1. Introduzione del prodotto

1.1 Introduzione

Oggigiorno, l’educazione tecnologica come VR, programmazione per bambini e intelligenza artificiale è diventata una tendenza principale nel settore educativo. Di conseguenza, le persone attribuiscono maggiore importanza all’educazione STEAM.

Poiché Arduino è notevolmente famoso nel settore dell’educazione Maker, Keyestudio cavalca questa tendenza e lancia un robot mini tank intelligente che è una combinazione di Arduino e programmazione.

Allora, cos’è Arduino? Arduino è una piattaforma di elettronica open-source basata su hardware e software facili da usare. Le schede Arduino sono in grado di leggere input - la luce su un sensore, un dito su un pulsante o un messaggio Twitter - e trasformarli in output - attivando un motore, accendendo un LED, pubblicando qualcosa online.

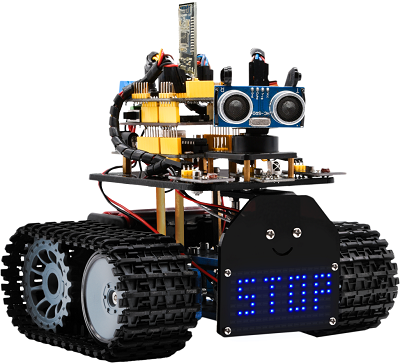

Sulla base di questo, il team di Keyestudio ha progettato un robot mini tank. Ha un processore programmabile utilizzando l’IDE Arduino, per mappare i suoi pin ai sensori e agli attuatori tramite uno shield che si collega al processore, e legge i sensori e controlla gli attuatori e decide come operare.

Può eseguire molteplici funzioni come evitamento degli ostacoli, controllo remoto IR, controllo BT, inseguimento della luce e così via.

Dettagliati 15 progetti di apprendimento, dal semplice al complesso, che ti guidano a costruire il tuo robot mini tank intelligente e forniscono le conoscenze di base su sensori e moduli. Inoltre, è la scelta migliore per l’educazione alla programmazione grafica.

1.2 Caratteristiche

  1. Funzione multi-uso: Evitamento degli ostacoli, inseguimento, controllo remoto IR, controllo Bluetooth, inseguimento ultrasonico e visualizzazione di emoticon facciali.

  2. Assemblaggio semplice: Nessun circuito di saldatura richiesto, assemblaggio completo facile.

  3. Alta tenacità: Staffa in lega di alluminio, motori in metallo, ruote e cingoli di alta qualità.

  4. Alta estensibilità: collegare numerosi sensori e moduli tramite shield del driver motore e shield dei sensori.

  5. Controlli multipli: Controllo remoto IR, controllo tramite app (sistema iOS e Android)

  6. Programmazione di base: Codice del linguaggio C dell’IDE Arduino.

1.3 Specifiche

  • Tensione di funzionamento: 5V

  • Tensione di ingresso: 7-12V

  • Corrente di uscita massima: 2A

  • Dissipazione di potenza massima: 25W (T=75℃)

  • Velocità del motore: 5V 200 rpm/min

  • Modalità di azionamento del motore: doppio ponte H (L298P)

  • Angolo di induzione ultrasonica: <15 gradi

  • Distanza di rilevamento ultrasonica: 2cm-400cm

  • Distanza di controllo remoto a infrarossi: 10 metri (misurato)

  • Distanza di controllo remoto Bluetooth: 50 metri (misurato)

1.4 Elenco dei prodotti

Nome

QTÀ

Immagine

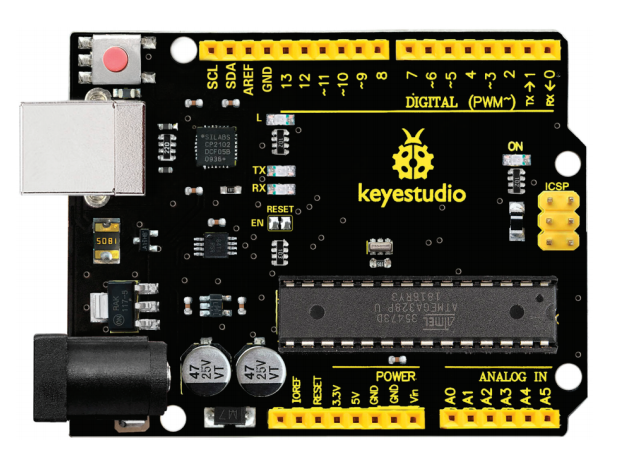

Scheda di sviluppo

1

image-20260424114744301

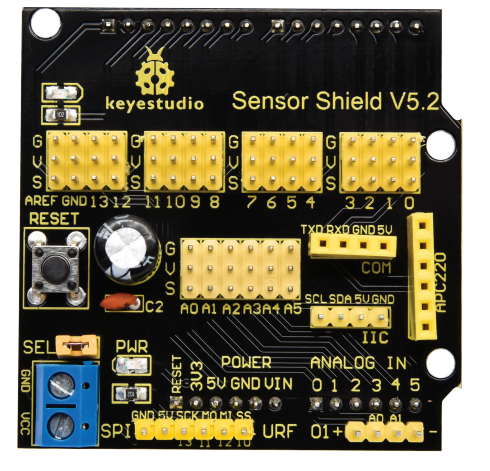

Shield V5

1

image-20260424114806021

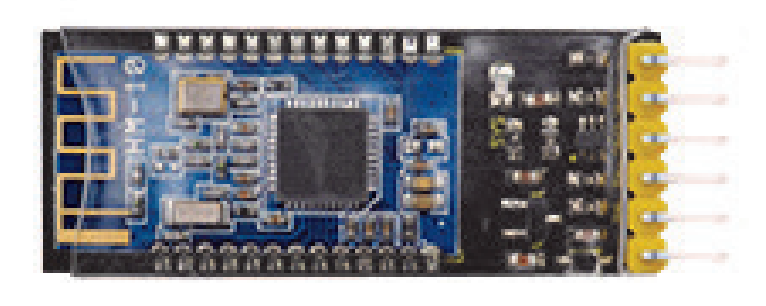

Modulo Bluetooth

1

image-20260424114823332

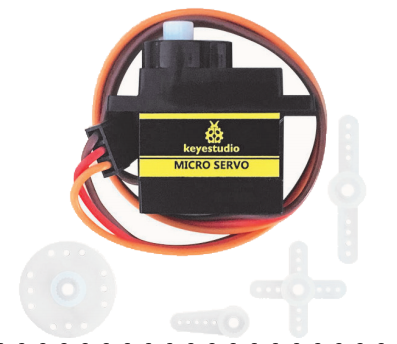

Servo motore

1

image-20260424114835628

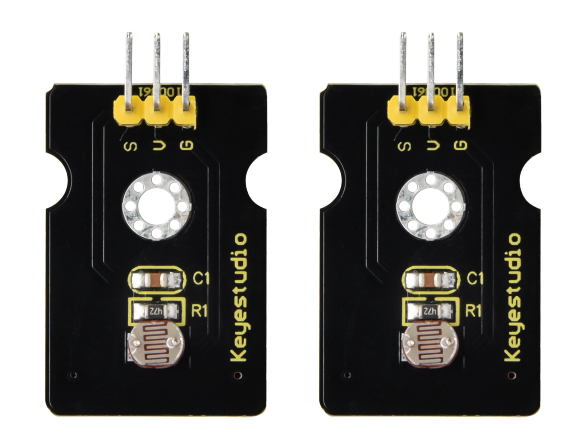

Sensore fotocellula

2

image-20260424114848289

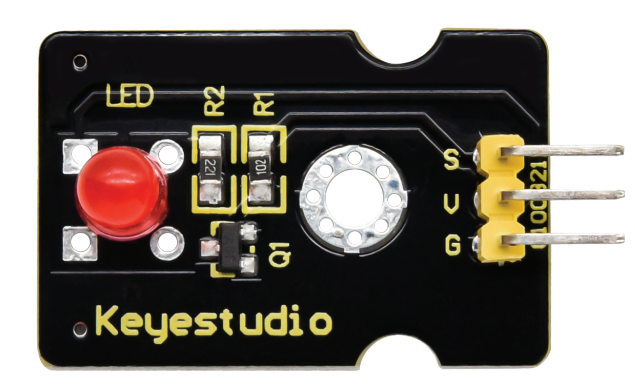

LED RGB

1

image-20260424114857727

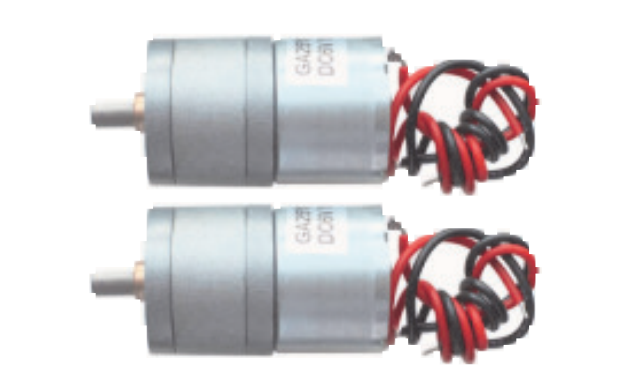

Motore in metallo

1

image-20260424114906569

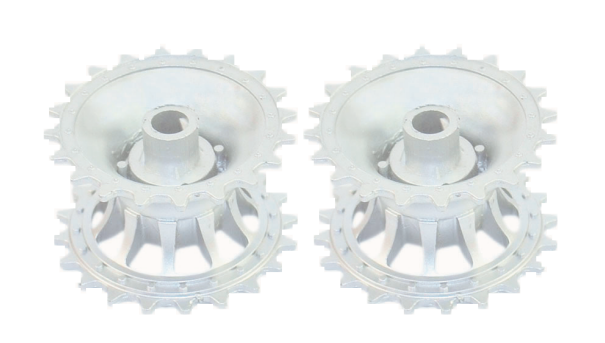

Ruota di trasmissione tank

2

image-20260424114915600

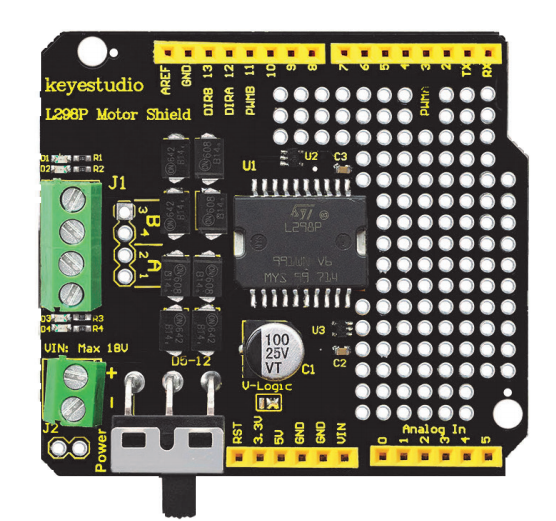

Shield L298P

1

image-20260424114928411

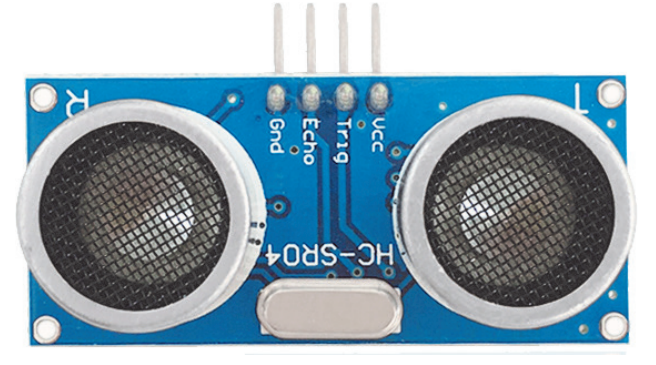

Modulo ultrasonico

1

image-20260424114936945

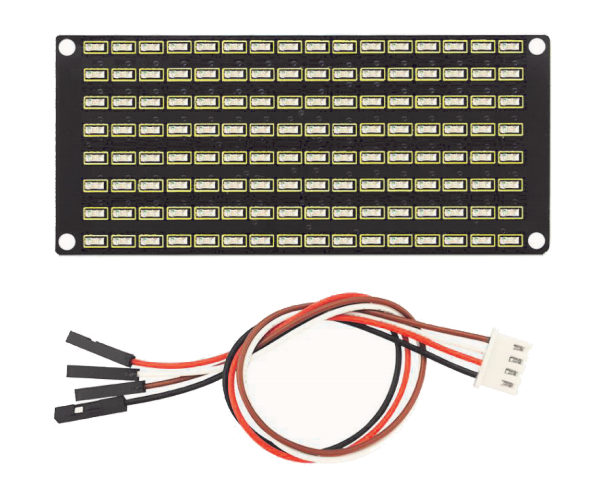

Pannello LED 8X16 + cavi

1

image-20260424114951961

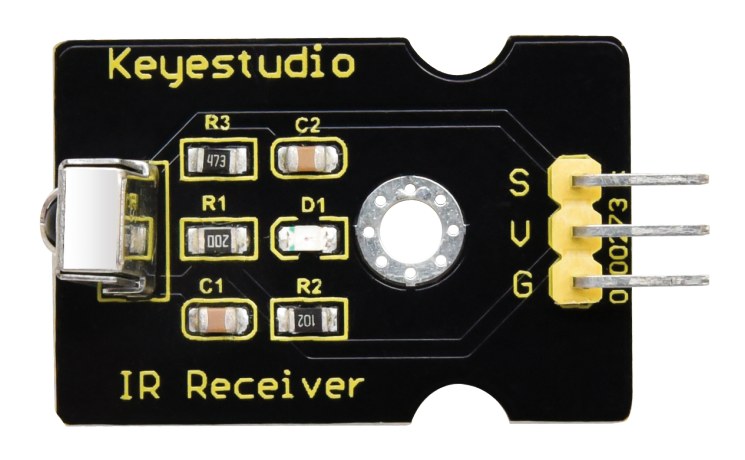

Ricevitore IR

1

image-20260424115002601

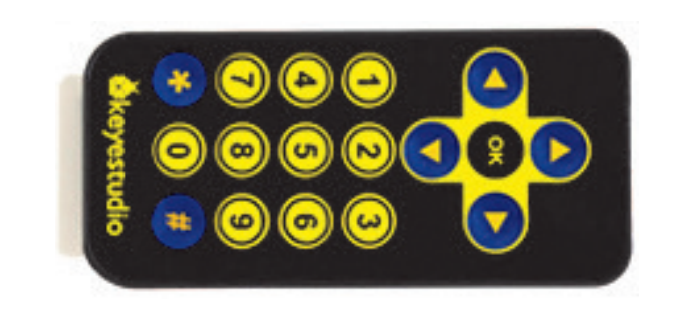

Telecomando

image-20260424115010231

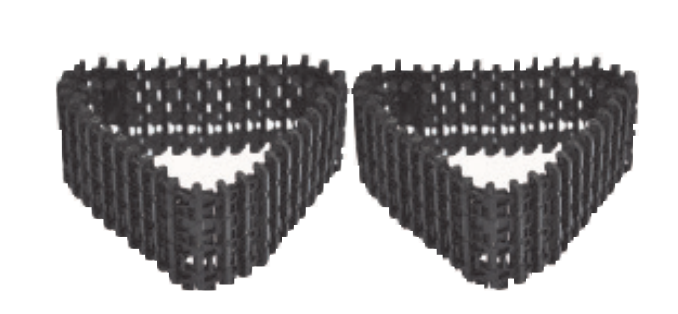

Cinghia cingolata

1

image-20260424115018466

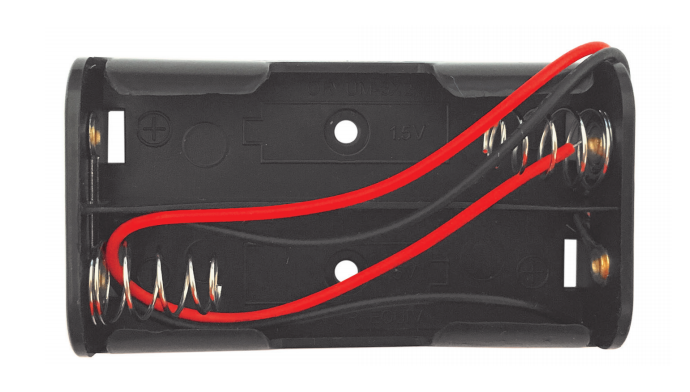

Portabatterie (batteria 18650)

1

image-20260424115042841

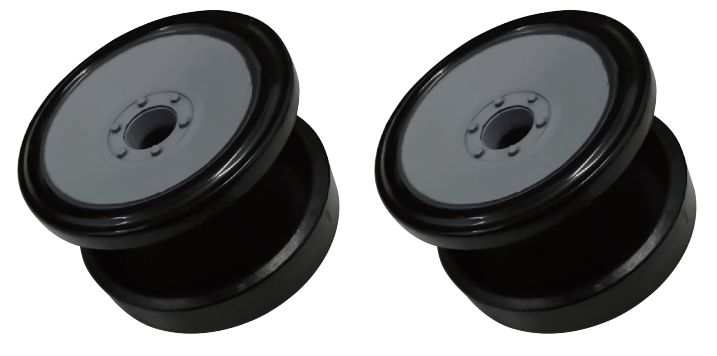

Ruota di supporto tank

2

image-20260424115054017

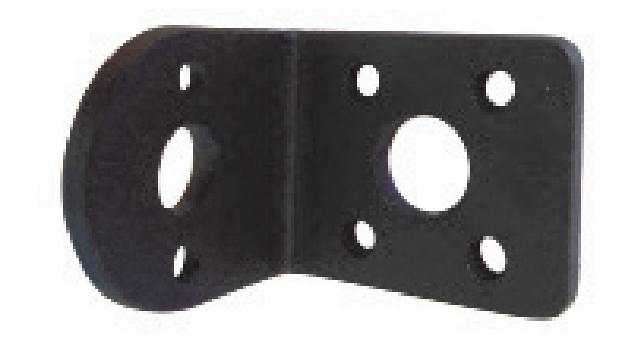

Staffa a forma di L

1

image-20260424115106686

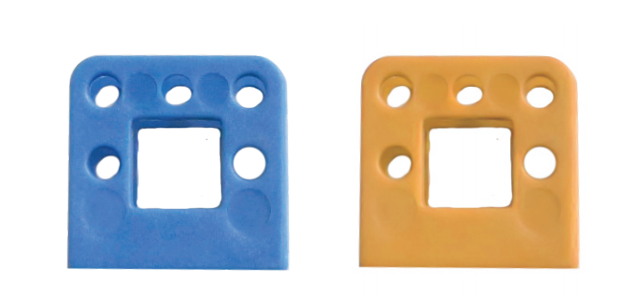

Parti di supporto (colore casuale)

2

image-20260424115122810

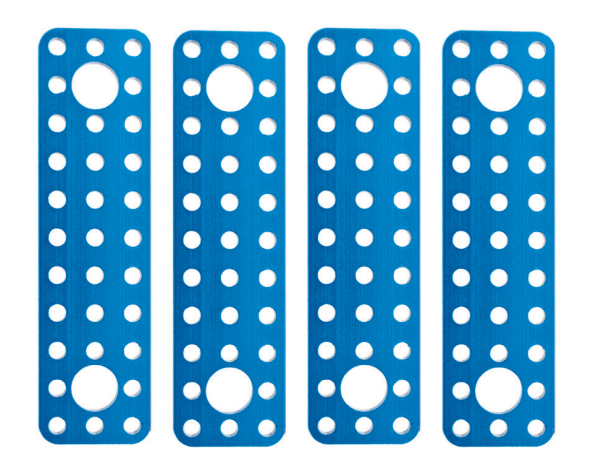

Supporto in metallo

4

image-20260424115139256

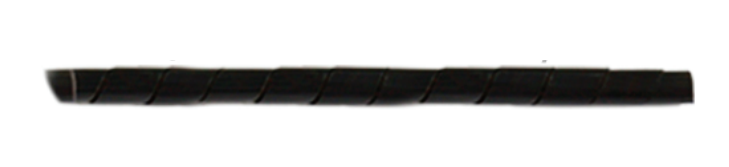

Tubo di avvolgimento

1

image-20260424115154850

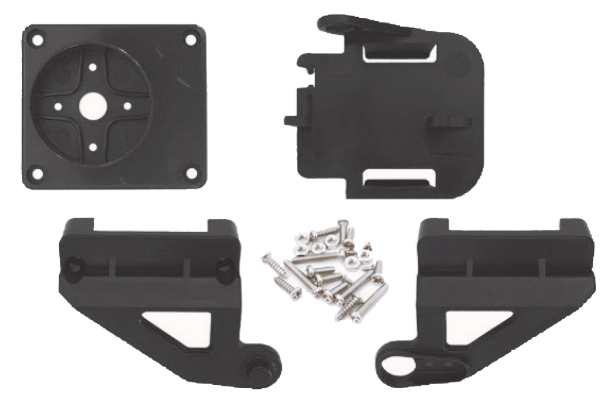

Piattaforma in plastica (PC)

1

image-20260424115245568

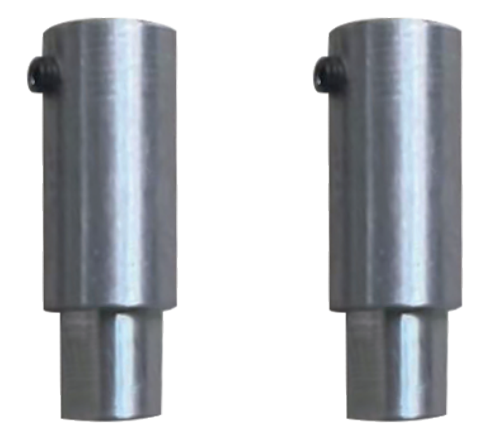

Accoppiatore in alluminio

2

image-20260424115257516

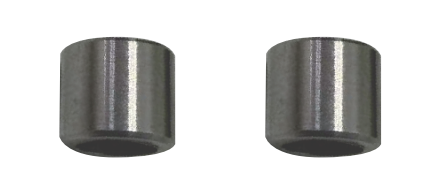

Boccola in alluminio

2

image-20260424115311644

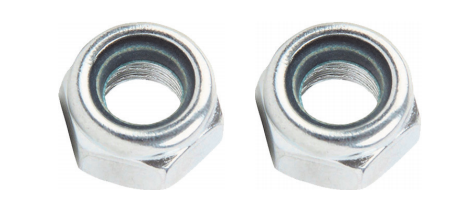

Dado autobloccante M4

2

image-20260424115321342

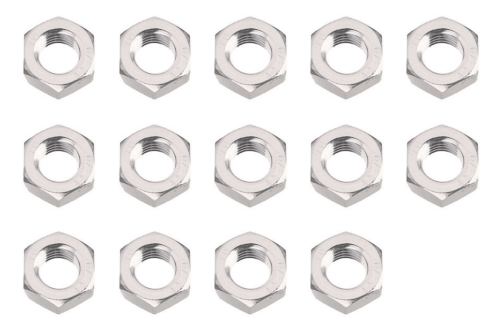

Dado M3

14

image-20260424115330779

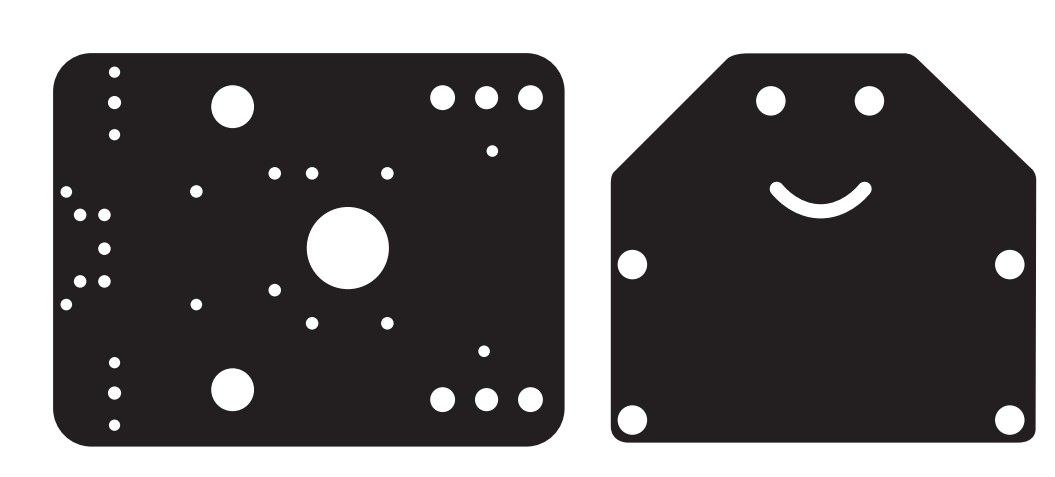

Lastra acrilica

2

image-20260424115348411

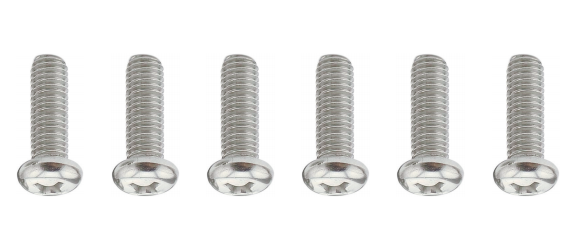

Vite a testa rotonda M2*10mm

6

image-20260424115357883

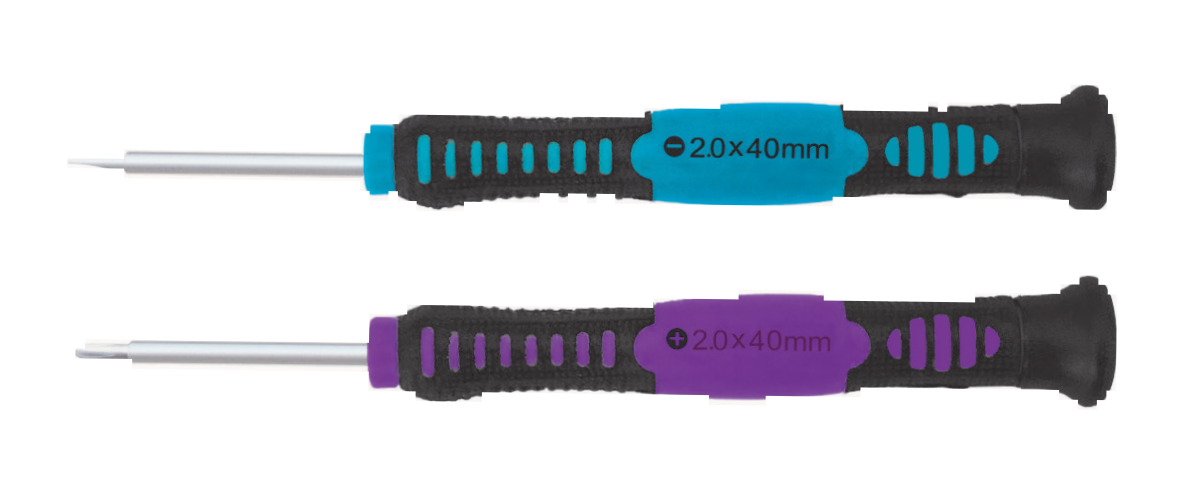

Cacciavite

2

image-20260424115431293

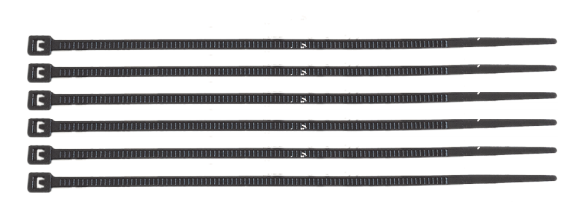

Cavo in nylon

6

image-20260424115446140

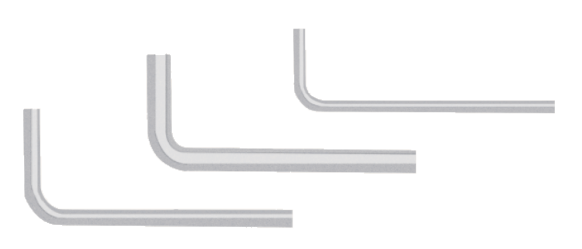

Chiave M1.5/2.5/3

3

image-20260424115458269

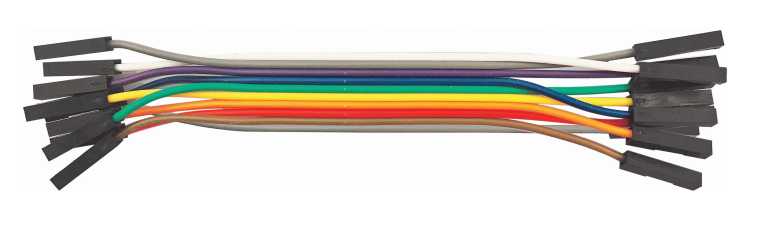

Cavo DuPont F-F 150mm

10

image-20260424115511197

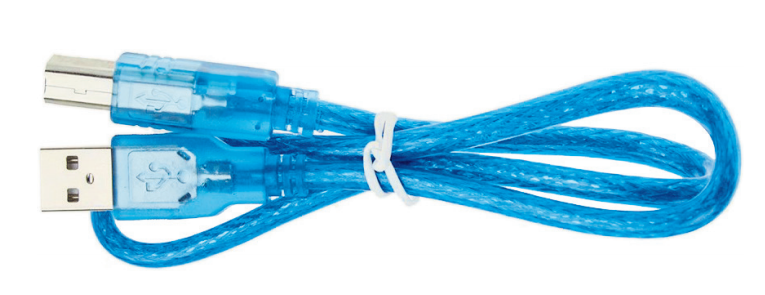

Cavo USB

1

image-20260424115524400

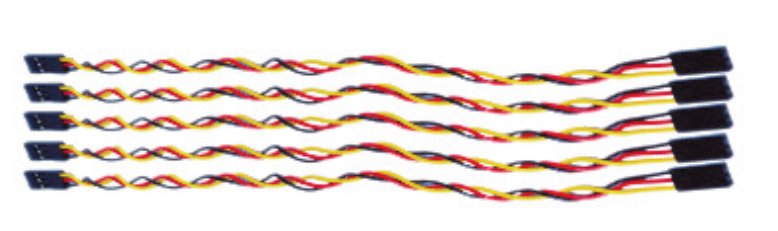

Cavo DuPont F-F 200mm

5

image-20260424115535336

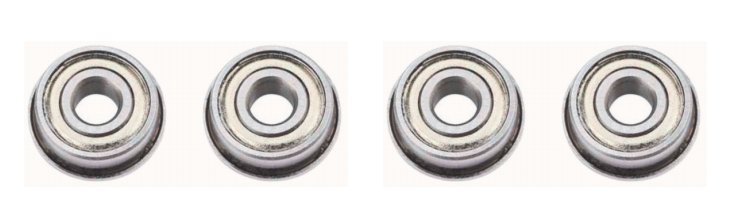

Cuscinetto a flangia

4

image-20260424115600730

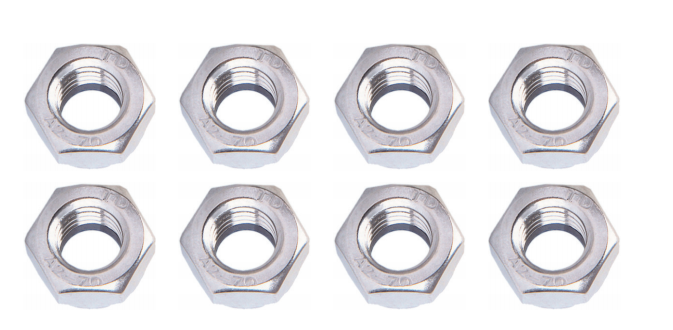

Dado M2

8

image-20260424115618761

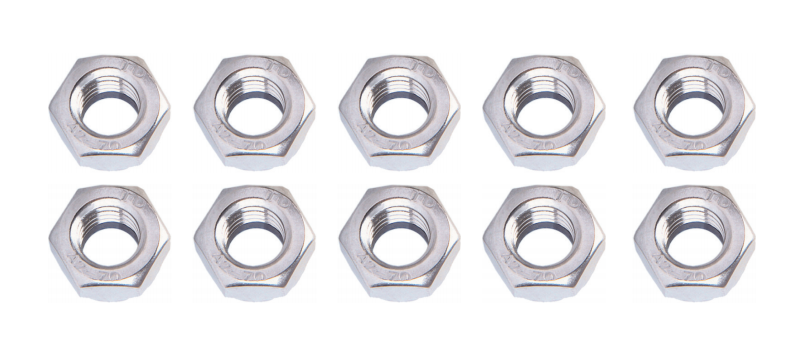

Dado M4

10

image-20260424115628936

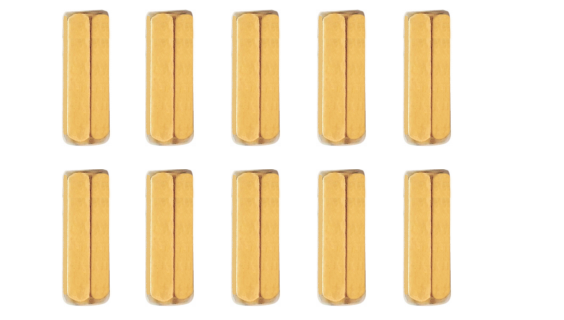

Colonna in rame M3*10mm

10

image-20260424115639400

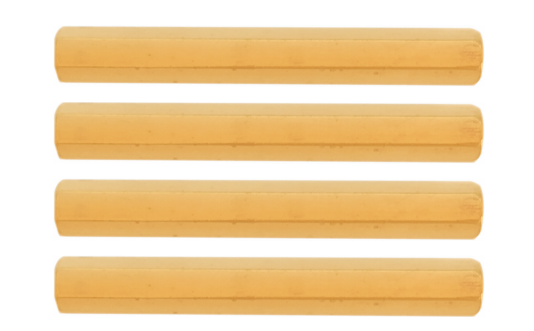

Colonna in rame M3*45mm

4

image-20260424115651555

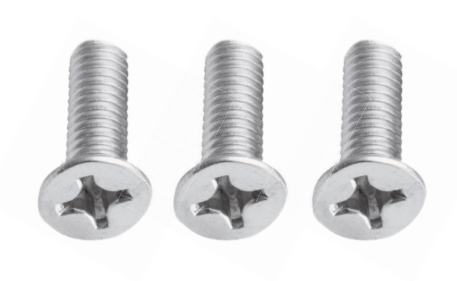

Vite a testa piana M3*10mm

3

image-20260424115703860

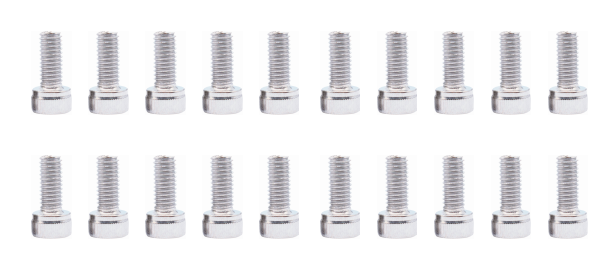

Vite M3*6mm

20

image-20260424115715005

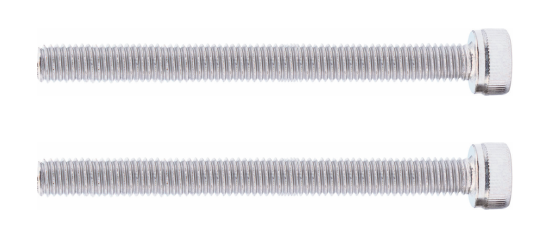

Vite M4*50mm

2

image-20260424115723402

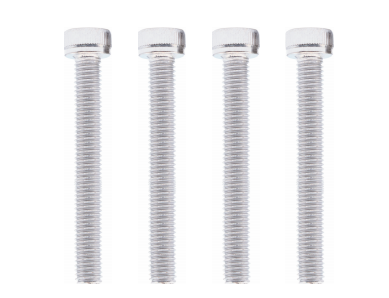

Vite M4*40mm

4

image-20260424115749041

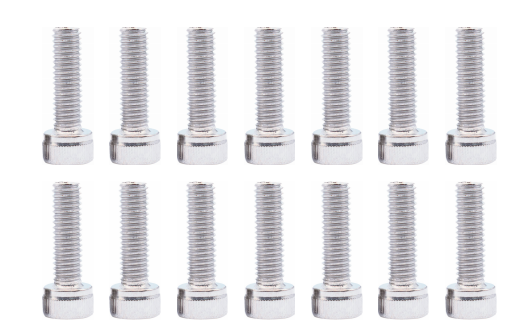

Vite M3*8mm

14

image-20260424115827213

Vite a testa rotonda M3*12mm

8

image-20260424115854821

Vite M4*112mm

4

image-20260424115920087

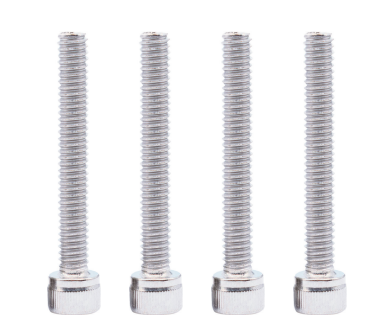

Vite M3*25mm

4

image-20260424115955301

Cartone decorativo

1

image-20260424120010842

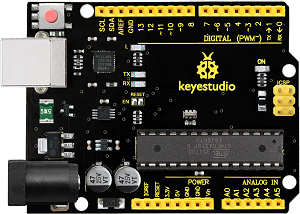

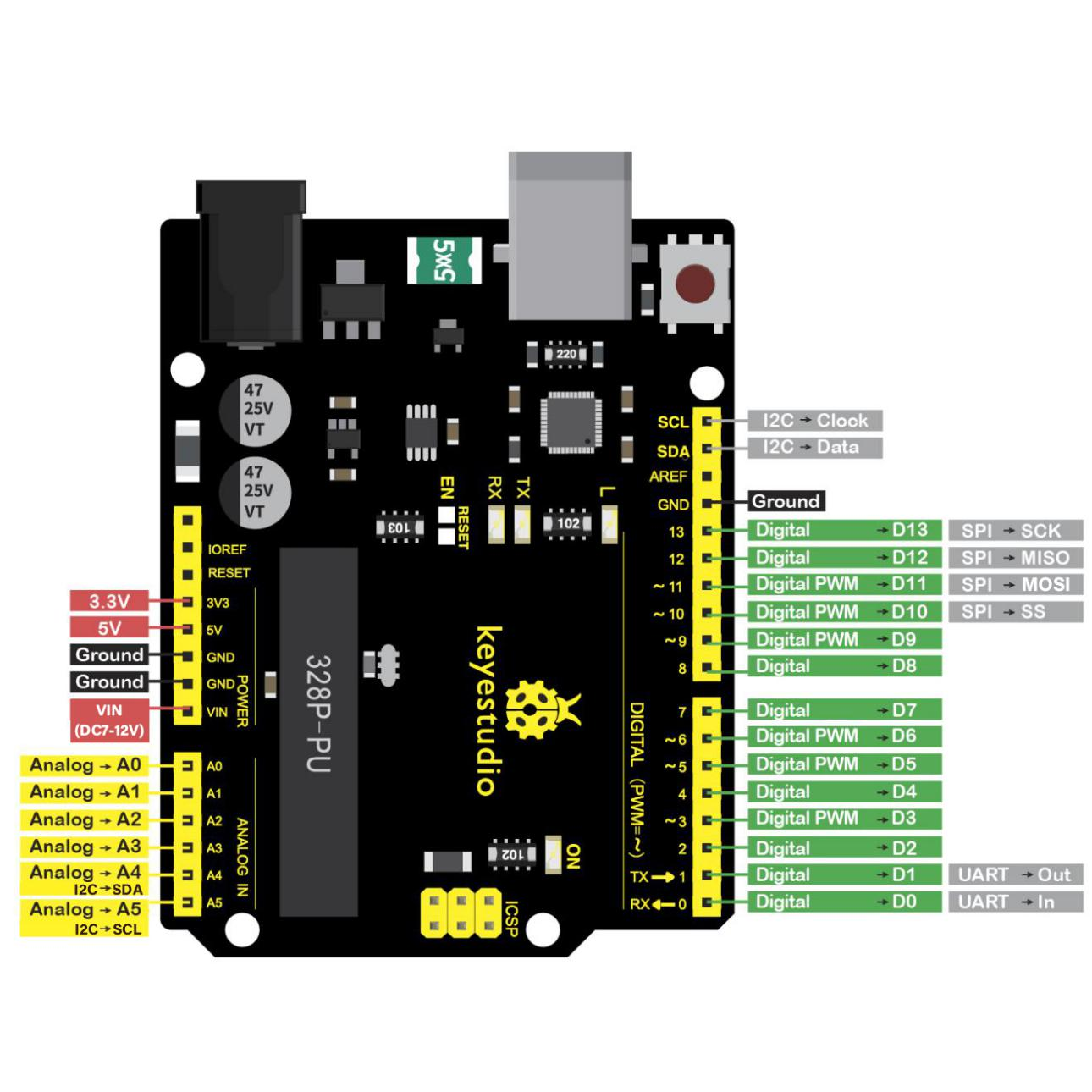

1.5 Scheda di sviluppo Keyestudio V4.0

Devi sapere che la scheda di sviluppo keyestudio V4.0 è il nucleo di questa auto intelligente.

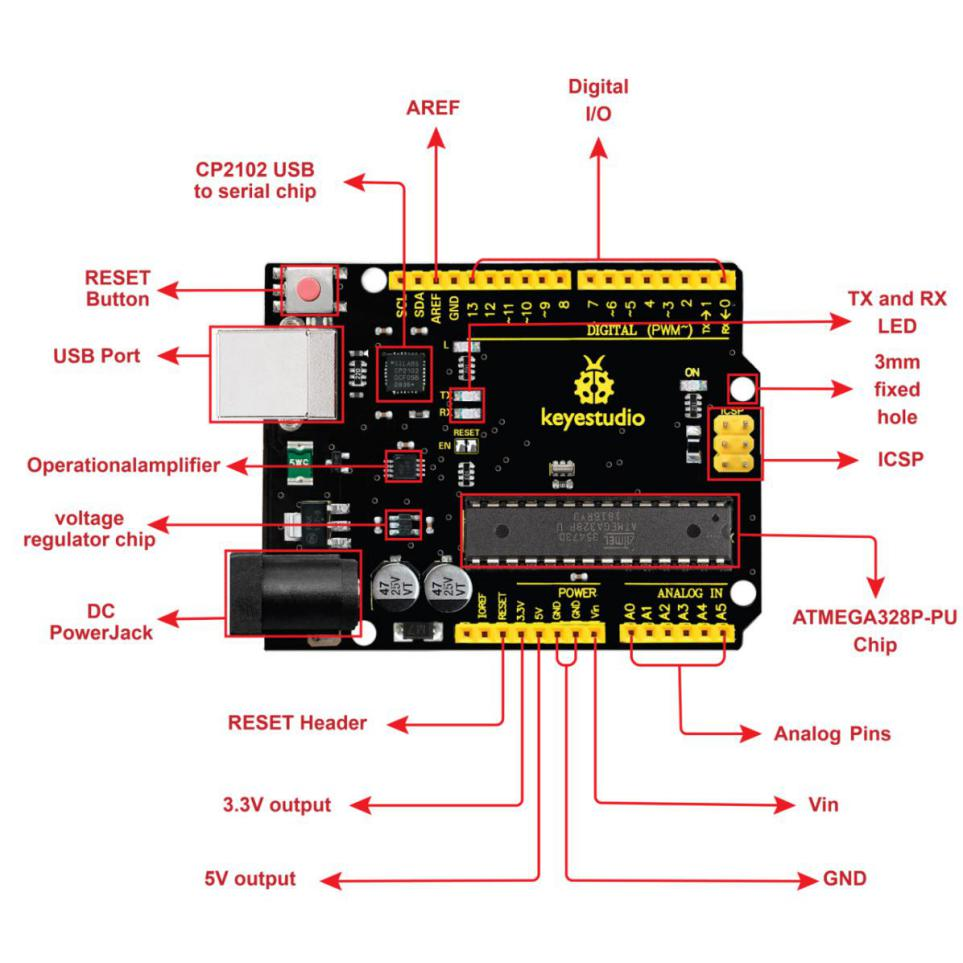

La scheda di sviluppo keyestudio V4.0 è una scheda compatibile con Arduino uno, basata su MCU ATmega328P, e con un chip cp2102 come convertitore UART-to-USB.

Ha 14 pin di input/output digitali (di cui 6 possono essere utilizzati come uscite PWM), 6 ingressi analogici, un cristallo di quarzo a 16 MHz, una connessione USB, un jack di alimentazione, 2 header ICSP e un pulsante di reset.

Contiene tutto il necessario per supportare il microcontrollore. Semplicemente collegalo a un computer con un cavo USB o alimentalo tramite un jack di alimentazione CC esterno (CC 7-12V) o tramite header femmina Vin/GND (CC 7-12V) per iniziare.

Microcontrollore

ATmega328P-PU

Tensione di funzionamento

5V

Tensione di ingresso (consigliata)

CC 7-12V

Pin I/O digitali

14 (D0-D13) (di cui 6 forniscono uscita PWM)

Pin I/O digitali PWM

6 (D3, D5, D6, D9, D10, D11)

Pin di ingresso analogico

6 (A0-A5)

Corrente CC per pin I/O

20 mA

Corrente CC per pin 3.3V

50 mA

Memoria Flash

32 KB (ATmega328P-PU) di cui 0,5 KB utilizzati dal bootloader

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Velocità di clock

16 MHz

LED_BUILTIN

D13
