2. Productinstallatie

Na het controleren van alle onderdelen in deze kit moeten we de tankrobot monteren. Laten we de slimme auto installeren volgens de volgende instructies.

Assemblagevideo

Video downloaden.

Opmerking: De assemblagevideo is beschikbaar in het bestand video.7z dat in dit pakket is opgenomen. Pak het uit om video/KS0605.mp4 te bekijken.

Opmerking: Verwijder eerst de plastic film van het bord bij het installeren van de slimme auto.

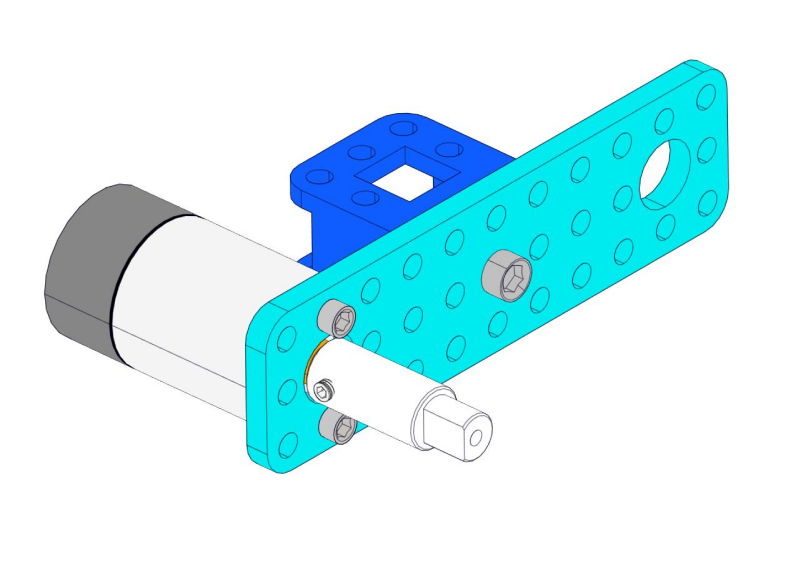

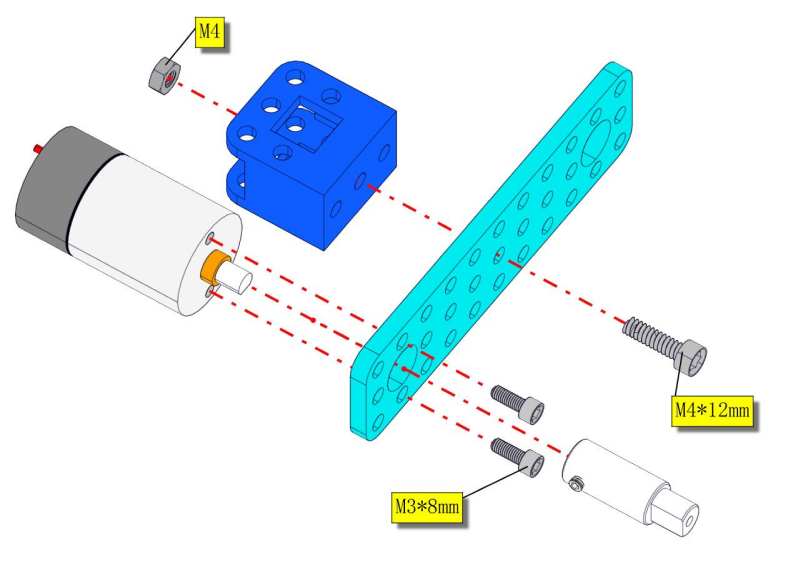

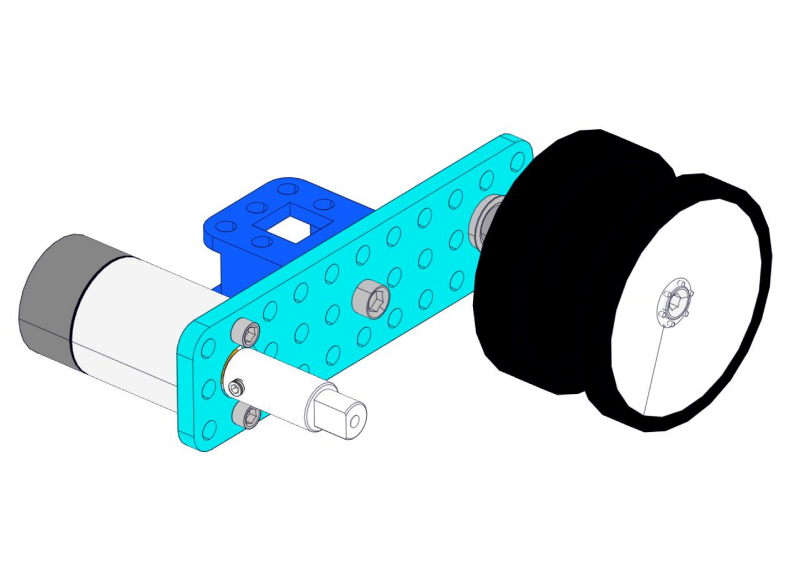

Stap 1: Onderste motor installeren

Bereid de volgende onderdelen voor:

• M4 Moer * 2

• Metalen Motor *2

• Metalen Houder *2

• Koppeling *2

• Blauwe Ondersteunende Onderdelen *2

• M4*12MM Interne Zeskantschroef * 2

• M1.5 Zeskant Vernikkelde Inbussleutel *1

• M3 Zeskant Vernikkelde Inbussleutel *1

• M2.5 Zeskant Vernikkelde Inbussleutel *1

• M3*8MM Interne Zeskantschroef * 4

Opmerking: monteer de motor aan de andere kant op dezelfde manier.

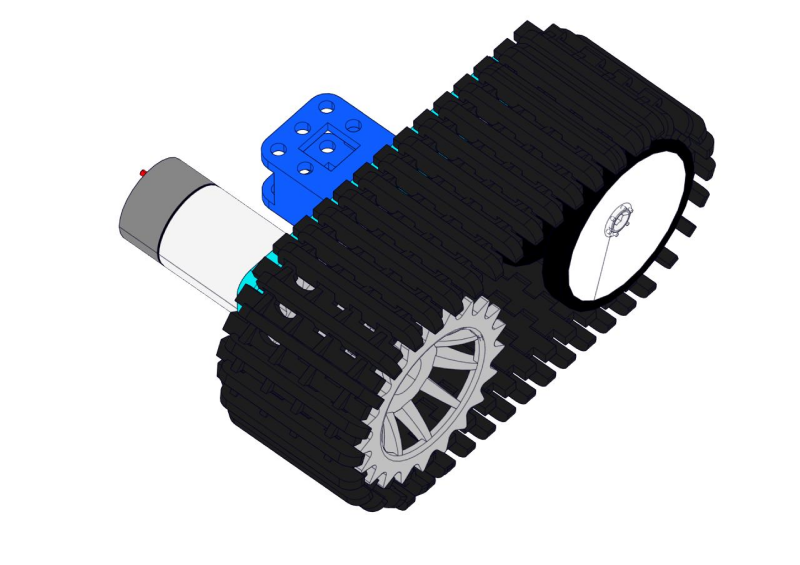

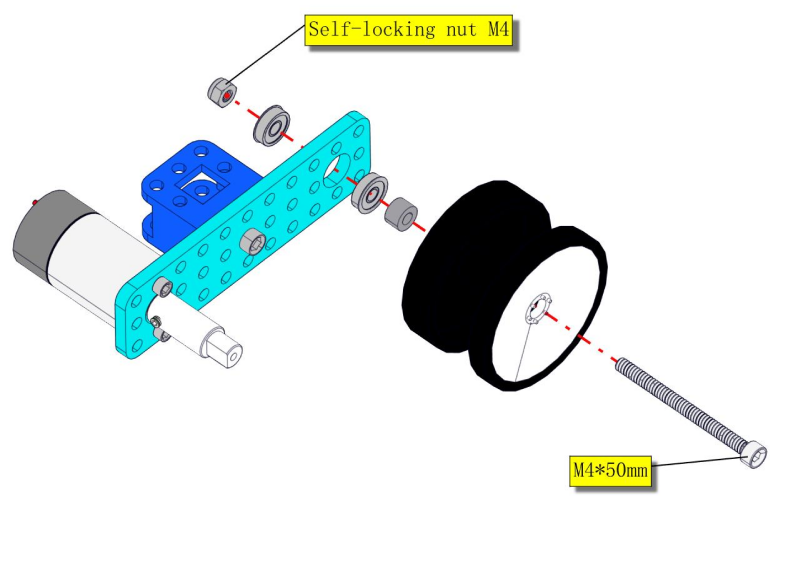

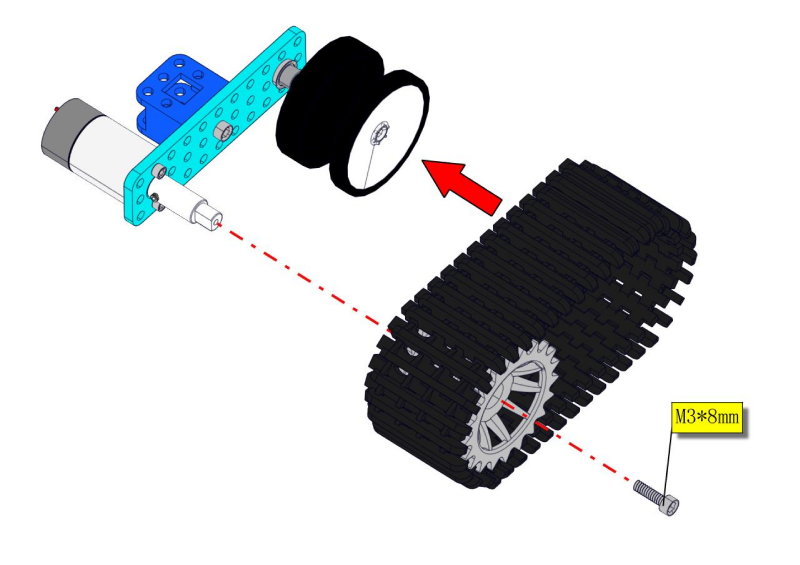

Stap 2: Aandrijfwiel installeren

Bereid de volgende onderdelen voor:

• M3*8MM Interne Zeskantschroef * 2

• M4*50MM Interne Zeskantschroef * 2

• Tankdraagwiel * 2

• Flenslagering * 4

• Pakking*2

• Rupsband *2

• M4 Zelfborgende Moer * 2

• M3 Zeskant Vernikkelde Inbussleutel *1

• M2.5 Zeskant Vernikkelde Inbussleutel *1

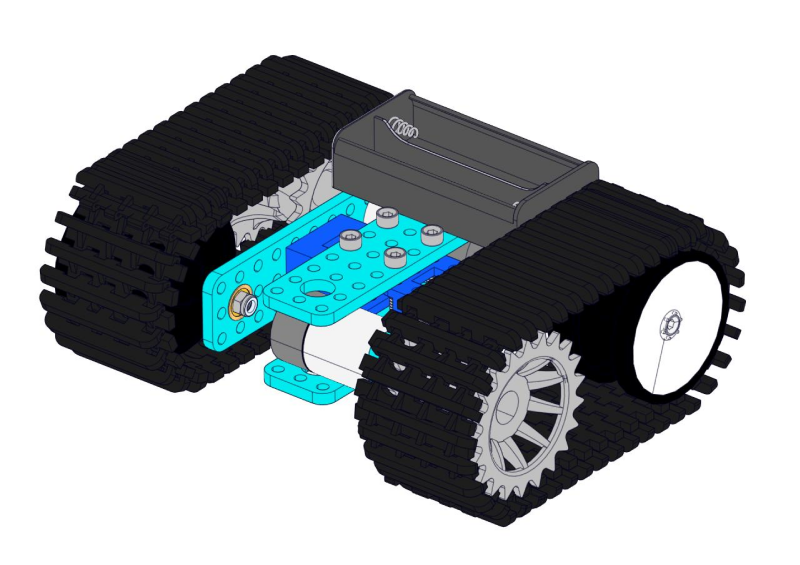

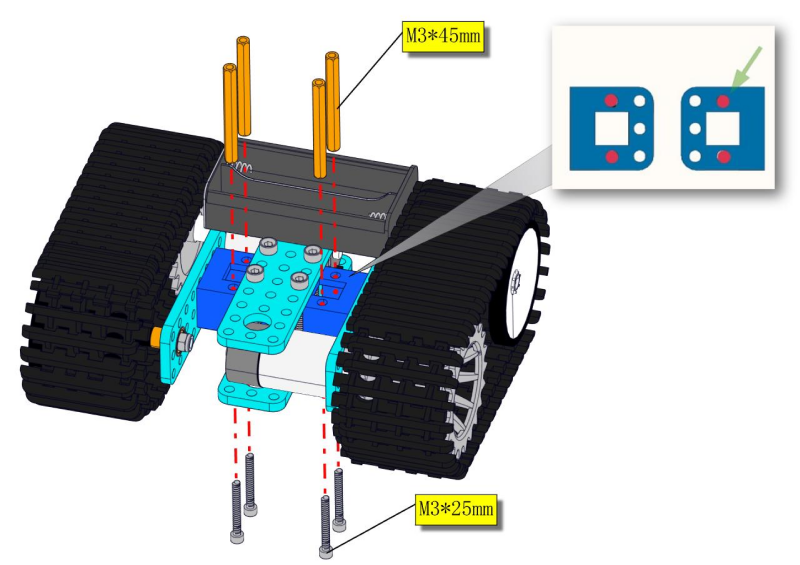

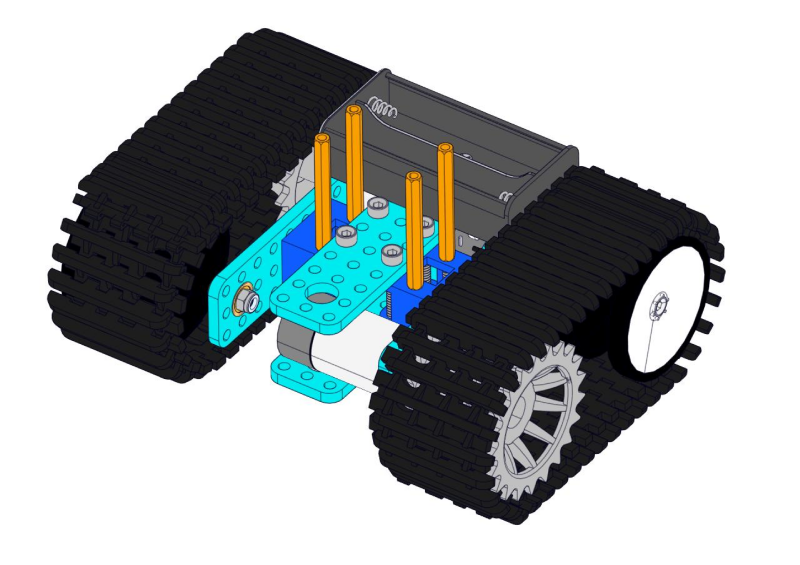

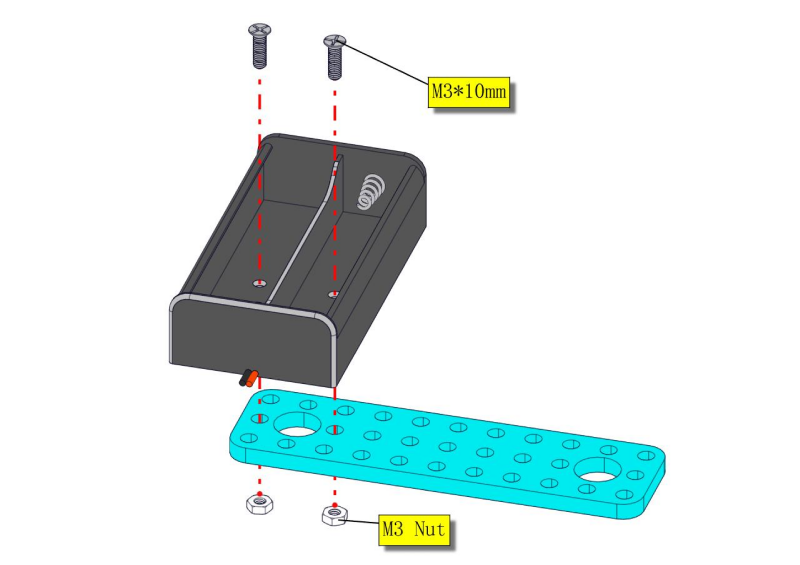

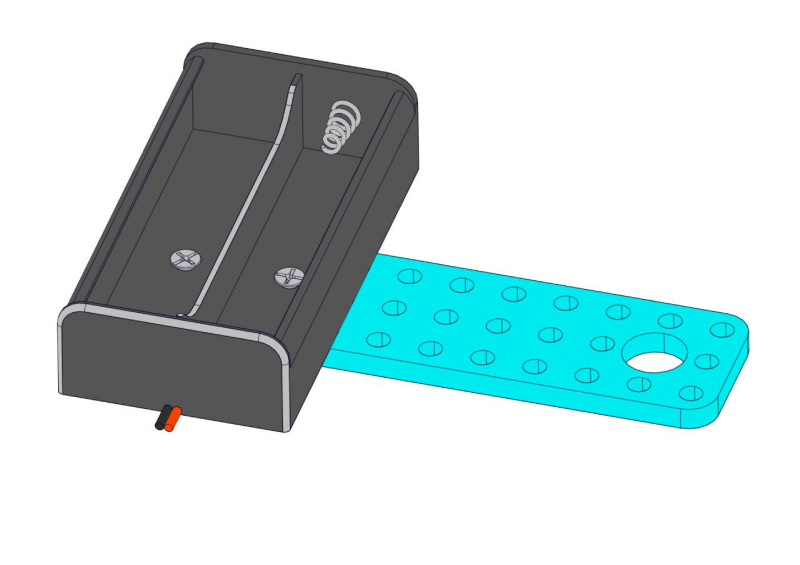

Stap 3: Batterijhouder installeren

Bereid de volgende onderdelen voor:

• Batterijhouder *1

• M3 Moer * 2

• Blauwe Metalen houder *2

• M4 Moer *8

• M3*10MM Platte Kopschroef * 2

• M4*40MM Interne Zeskantschroef *4

• M2.5 Zeskant Vernikkelde Inbussleutel*1

• M3 Zeskant Vernikkelde Inbussleutel *1

• M3*25MM Interne Zeskantschroef *4

• M3*45MM Zeskantige Koperen Zuil *4

• Schroevendraaier

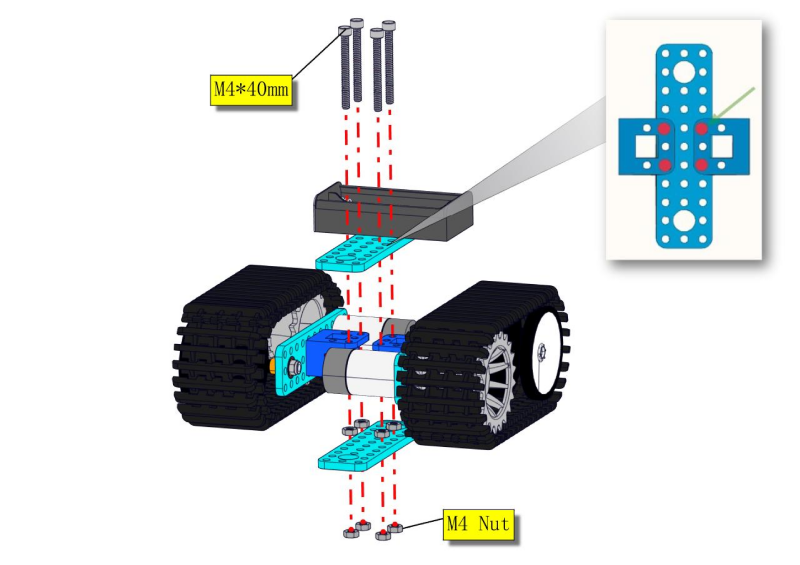

Bevestig de metalen houder op het motorwiel met vier M4*40MM interne zeskantschroeven en vier M4 moeren wanneer het montageproces is voltooid.

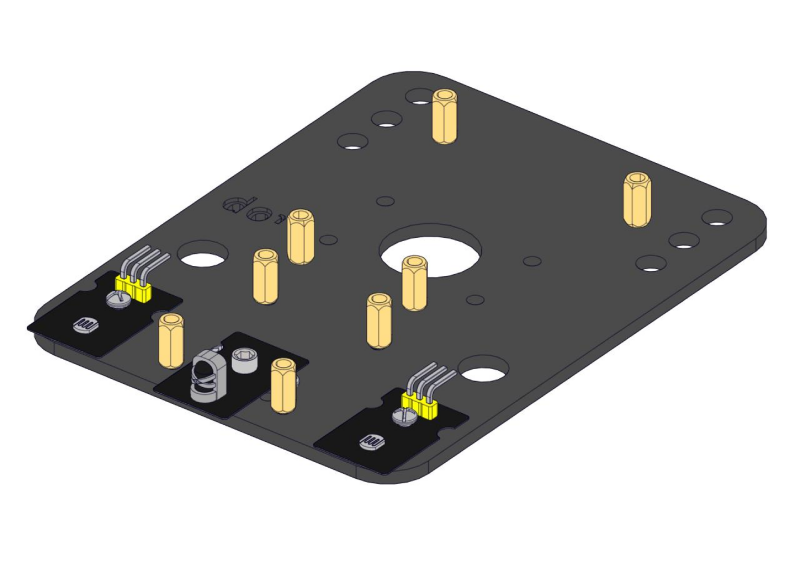

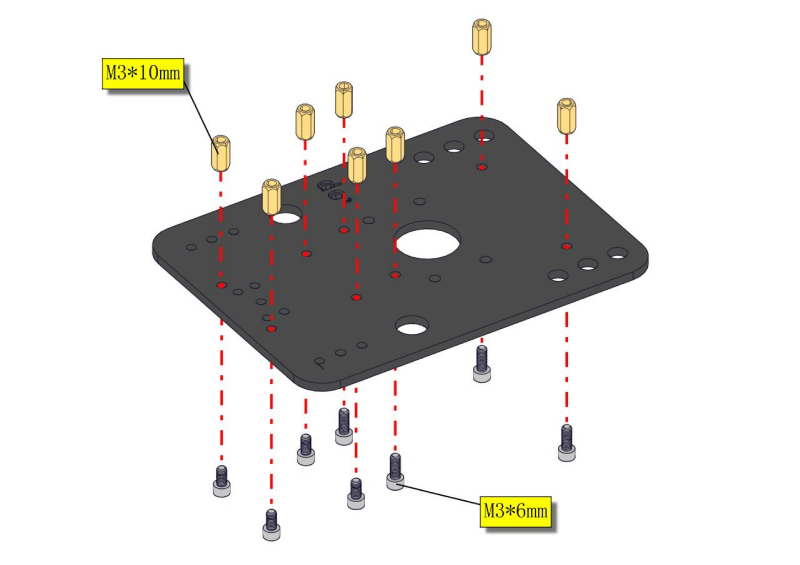

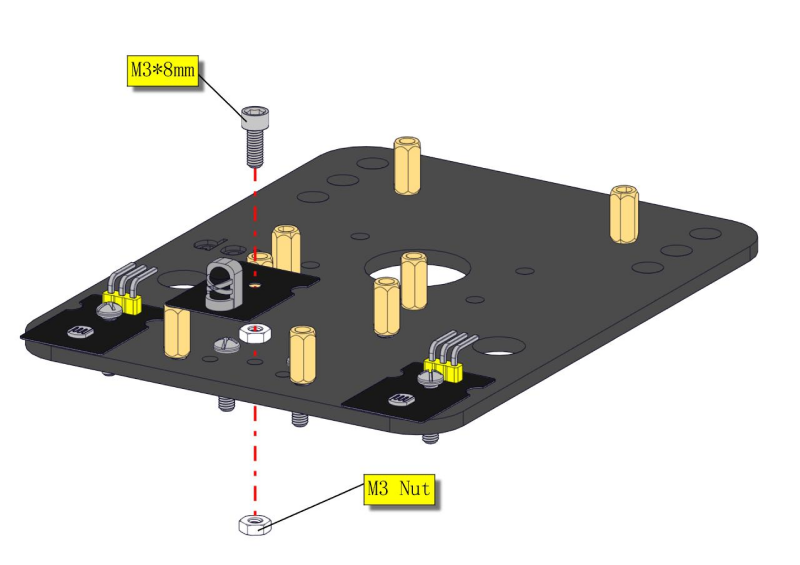

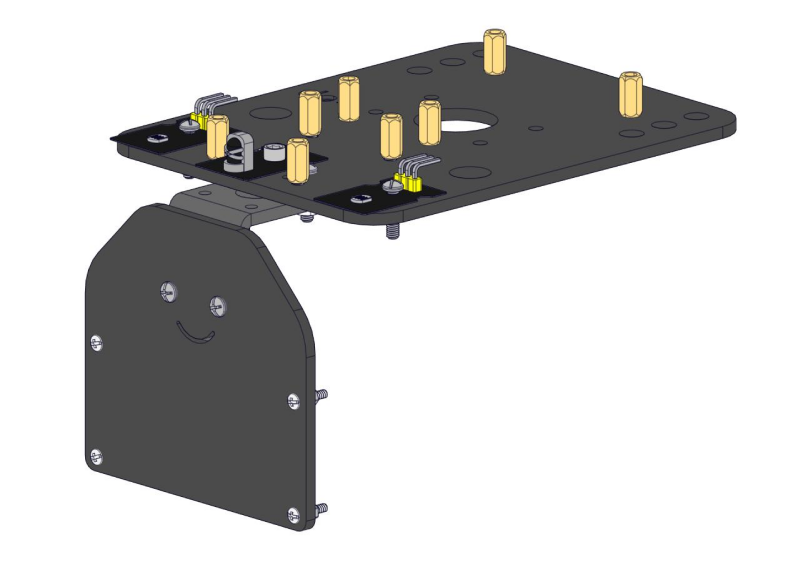

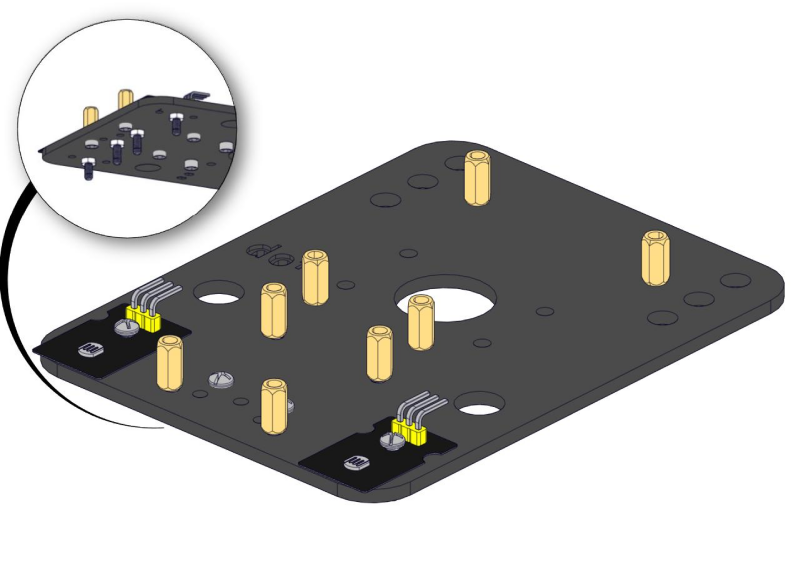

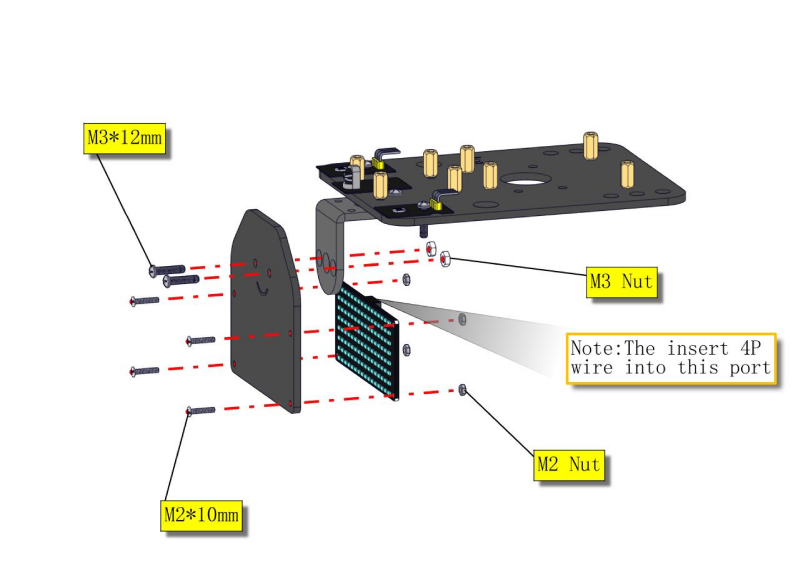

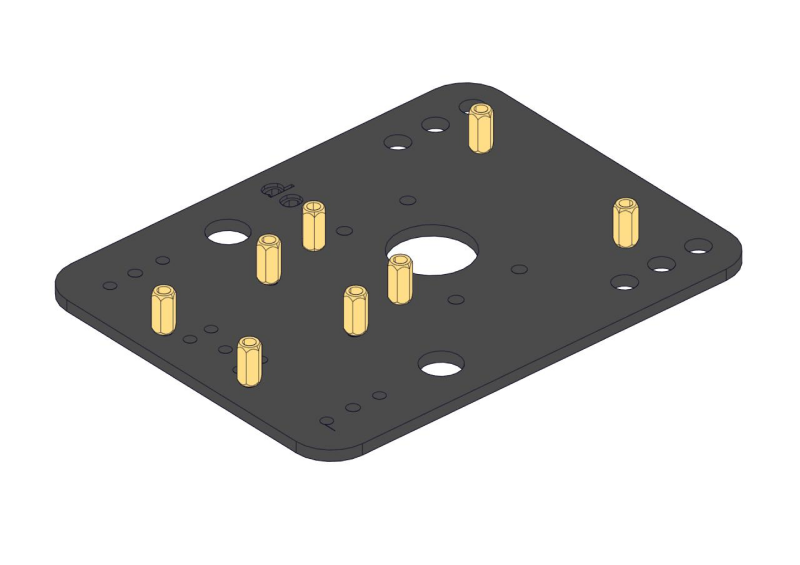

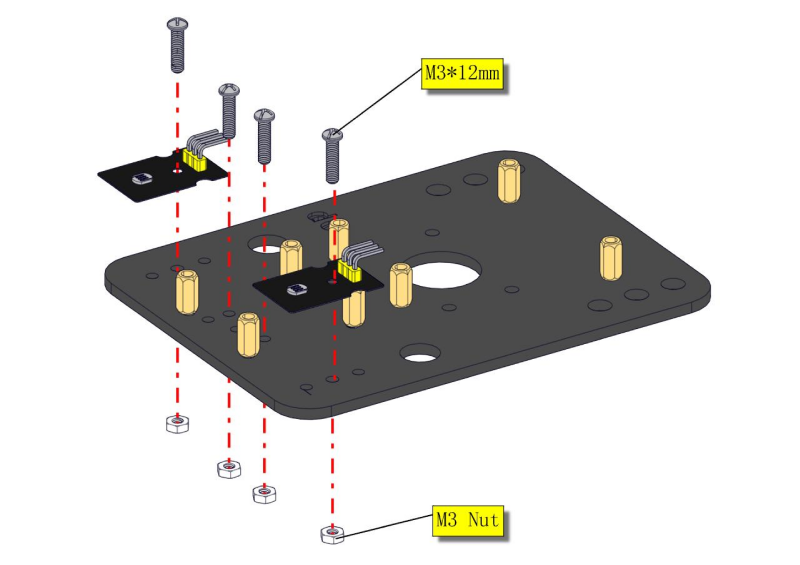

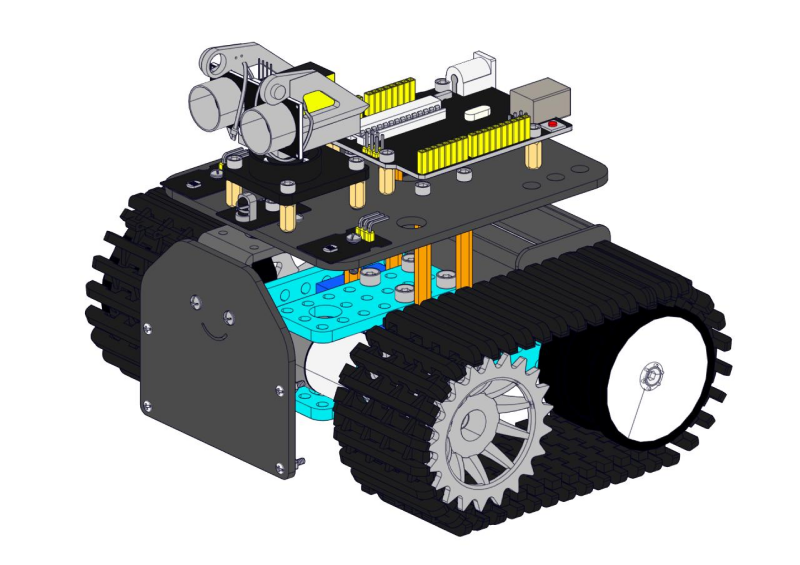

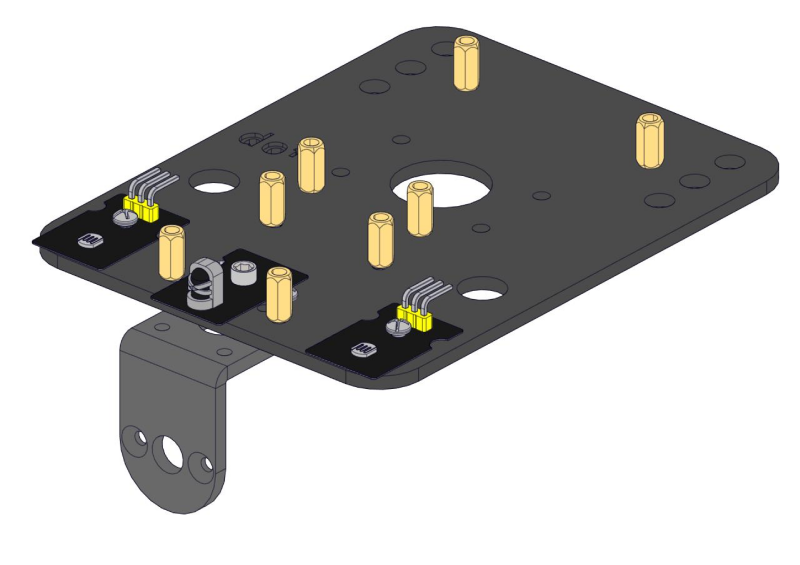

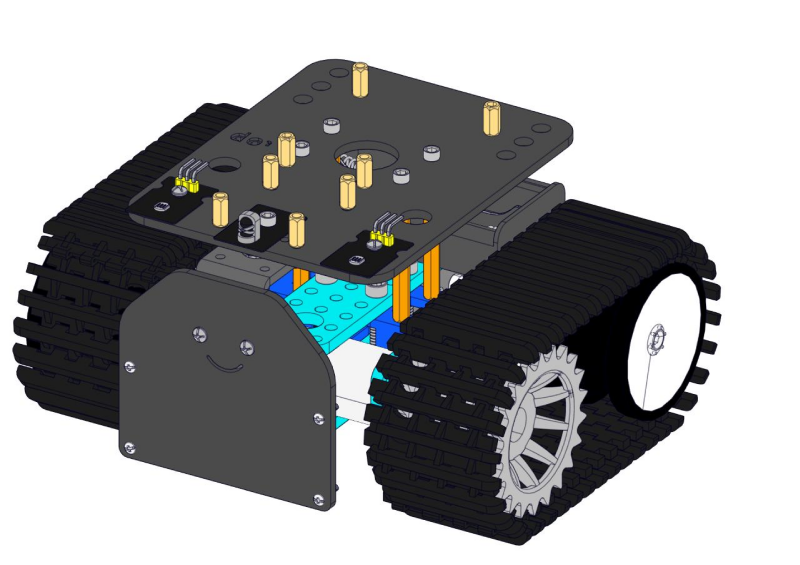

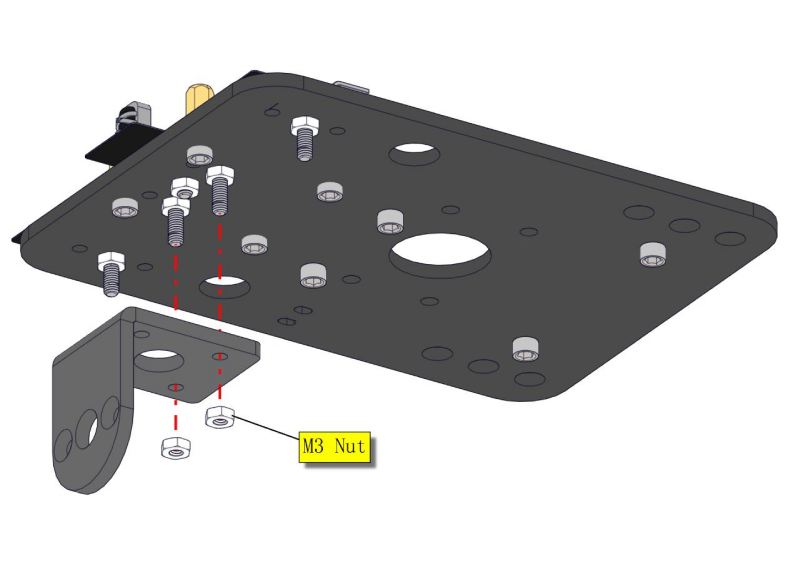

Stap 4: Acrylplaat en sensoren monteren

• Acrylplaat * 2

• L-vormige Zwarte Beugel *1

• Fotocelsensor *2

• IR Ontvanger Module *1

• 8X16 LED-paneel *1

• M2 Moer *4

• M3 Moer *10

• M3*6MM Interne Zeskantschroef * 8

• M3*8MM Interne Zeskantschroef * 8

• M2.5 Zeskant Inbussleutel *1

• M3*12MM Ronde Kopschroef *6

• M3*10MM Zeskantige Koperen Buis *8

• M2*10MM Ronde Kopschroef * 4

• Schroevendraaier

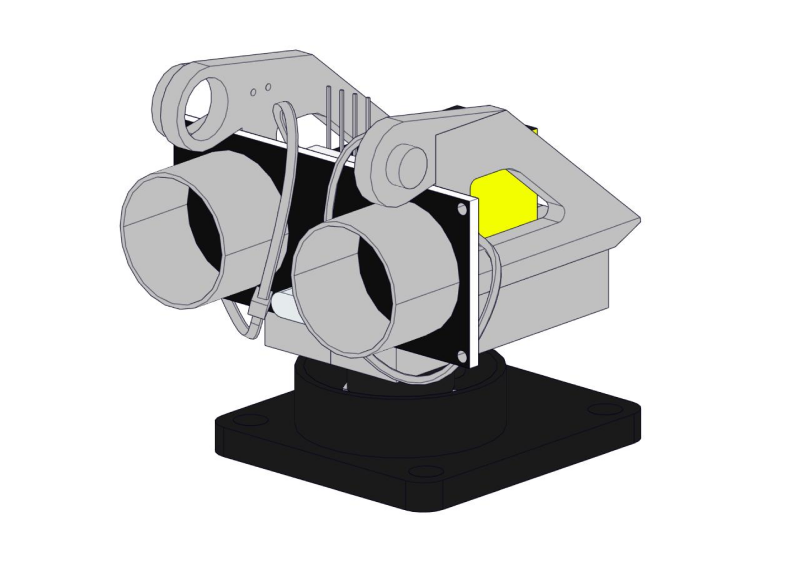

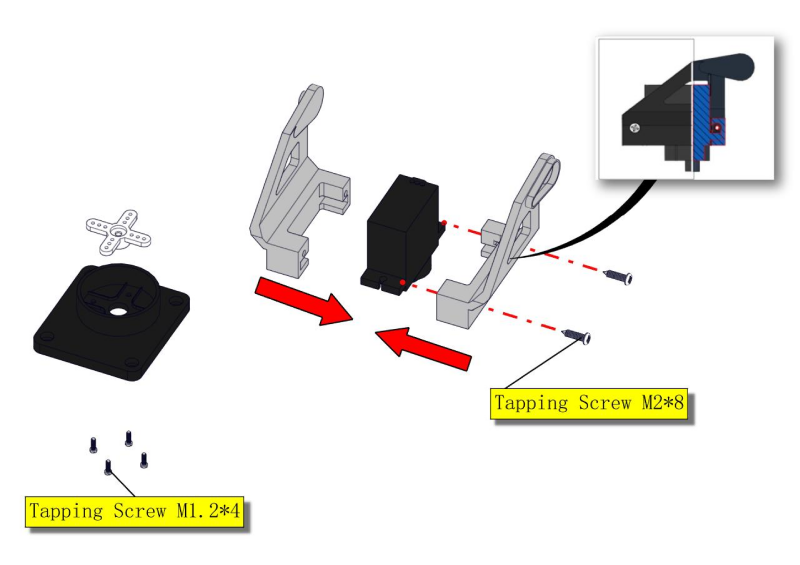

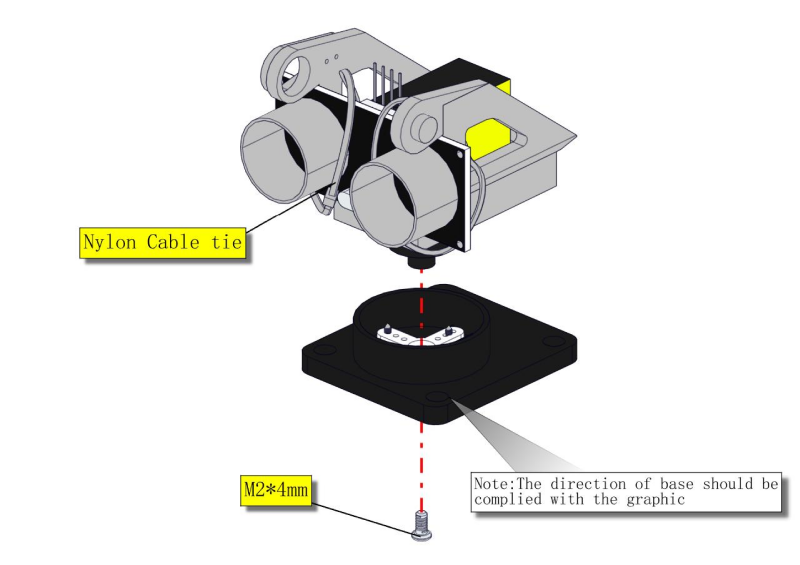

Stap 5: Servomotor Platform installeren

Bereid de volgende onderdelen voor:

• Servomotor *1

• Zwarte Gimbal *1

• Kabelbinder *2

• M2x8 Ronde Kopschroef met Kruis *2

• Ultrasone Sensor *1

• M2*4 Schroef *1

• M1.2*5 Schroef *4

• Schroevendraaier

**Opmerking: **voor gemakkelijk debuggen, houd de ultrasone module recht naar voren en de hoek van de servomotor op 90°. Daarom moeten we de servomotor op 90° instellen voordat we het servomotor platform installeren.

Stel de 90-graden code in, kopieer de code en upload deze naar het ontwikkelingsbord. De stuurinrichting die is aangesloten op poort D9 zal naar 90° draaien.

Om code te uploaden, hebt u de Arduino IDE nodig. Installeer eerst de Arduino IDE door secties 4.2–4.4 te volgen. (Software Download, Arduino IDE instellen en bibliotheek toevoegen)

#define servoPin 9 //servo Pin
int pos; //de hoekveranderlijke van servo
int pulsewidth; // pulsbreedte veranderlijke van servo

void setup()
{
    pinMode(servoPin, OUTPUT); //stel servo pin in op OUTPUT
    procedure(0); //stel de hoek van servo in op 0°
}

void loop()
{
	procedure(90); // zeg servo om naar positie in variabele 90° te gaan
}

// functie om servo te besturen
void procedure(int myangle)
{
    pulsewidth = myangle * 11 + 500; //bereken de waarde van pulsbreedte
    digitalWrite(servoPin,HIGH);
    delayMicroseconds(pulsewidth); //De duur van hoog niveau is pulsbreedte
    digitalWrite(servoPin,LOW);
    delay((20 - pulsewidth / 1000)); // de cyclus is 20ms, het lage niveau duurt de rest van de tijd
}

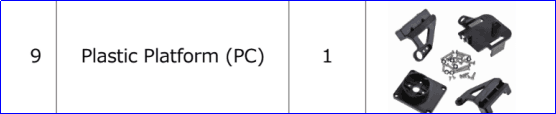

**Opmerking: **U kunt M1.2*5 schroeven vinden in de zak van het kunststof platform.

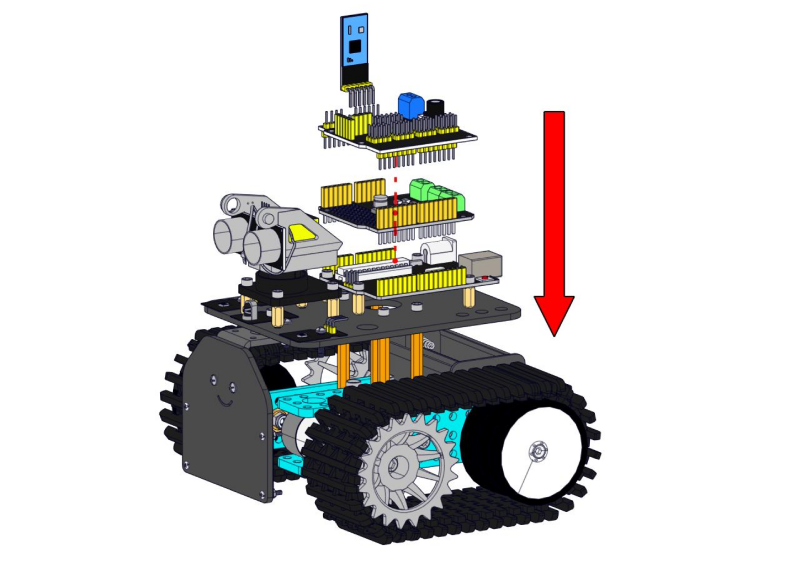

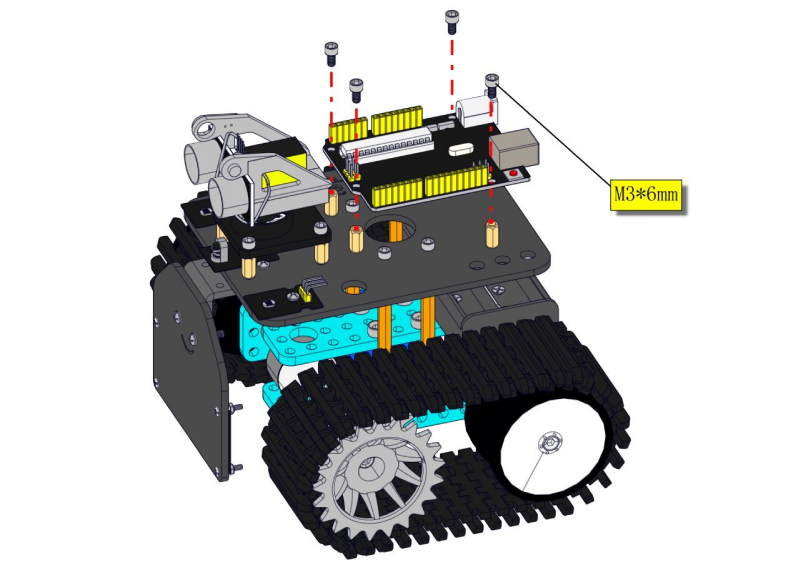

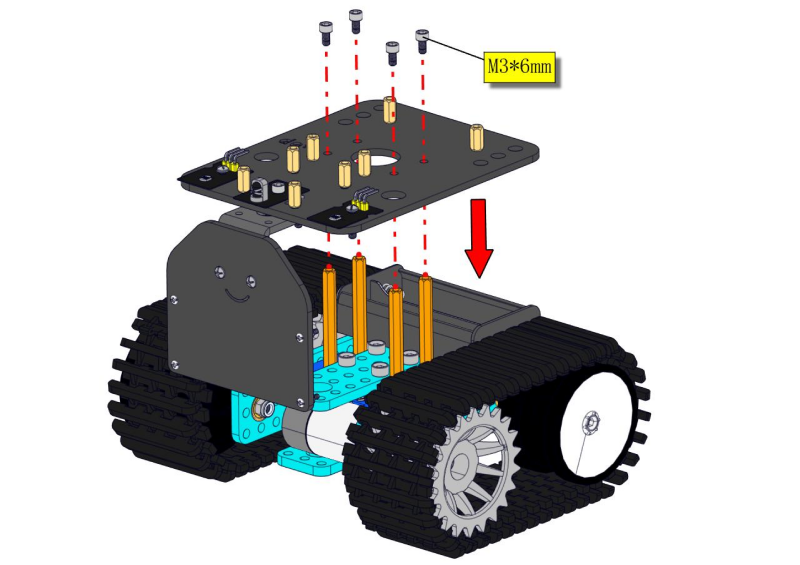

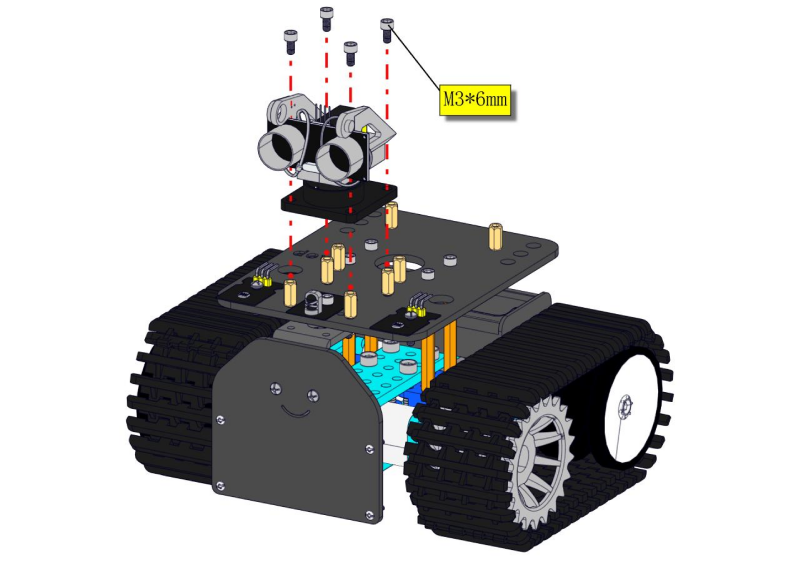

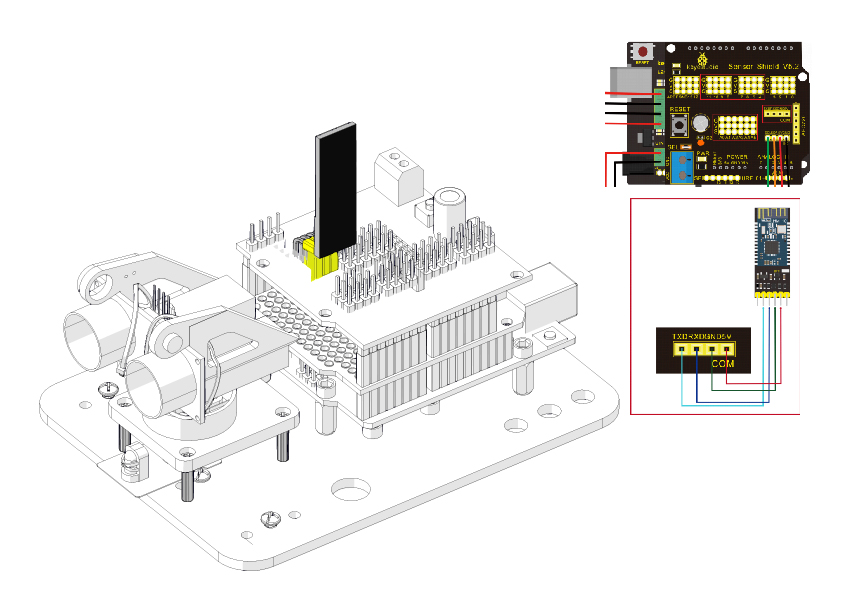

Stap 6: Sensoren en borden installeren

Bereid de volgende onderdelen voor:

• M3*6MM Ronde Kopschroef *12

• L298P Shield *1

• V4.0 Bord *1

• V5 Sensor Shield *1

• Schroevendraaier *1

• Bluetooth Module *1

• M2.5 Zeskant Vernikkelde Inbussleutel *1

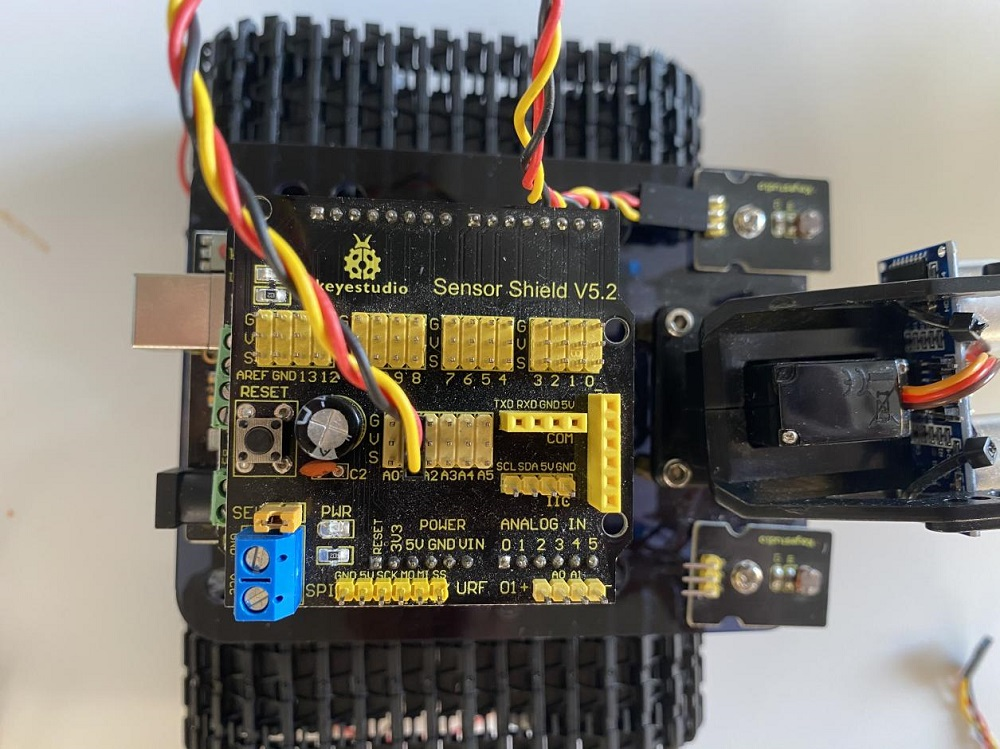

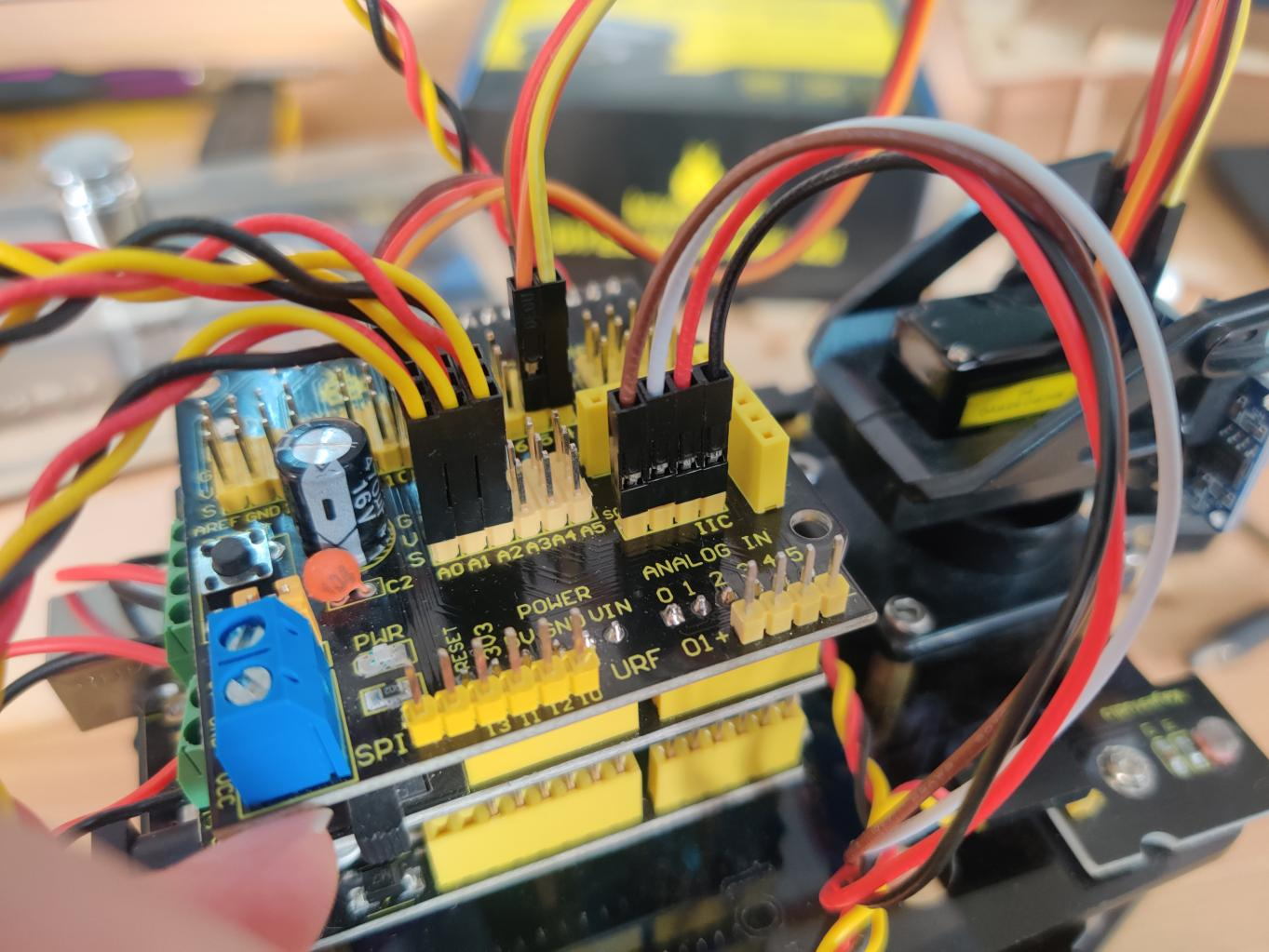

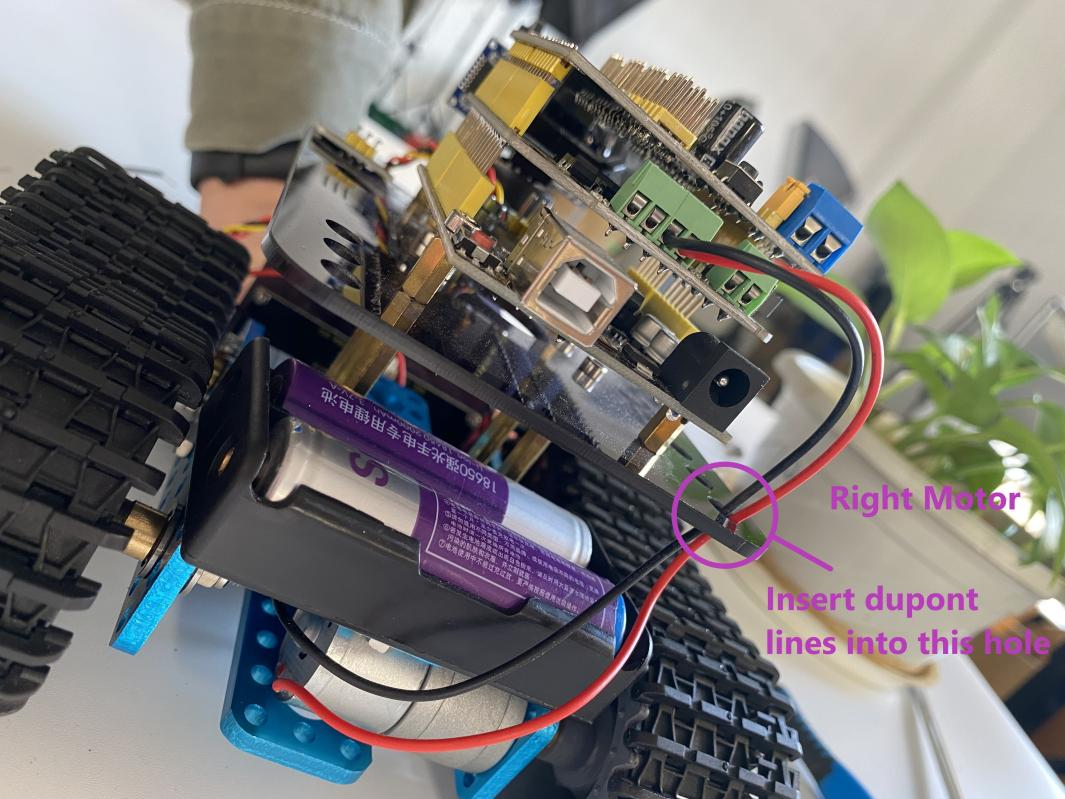

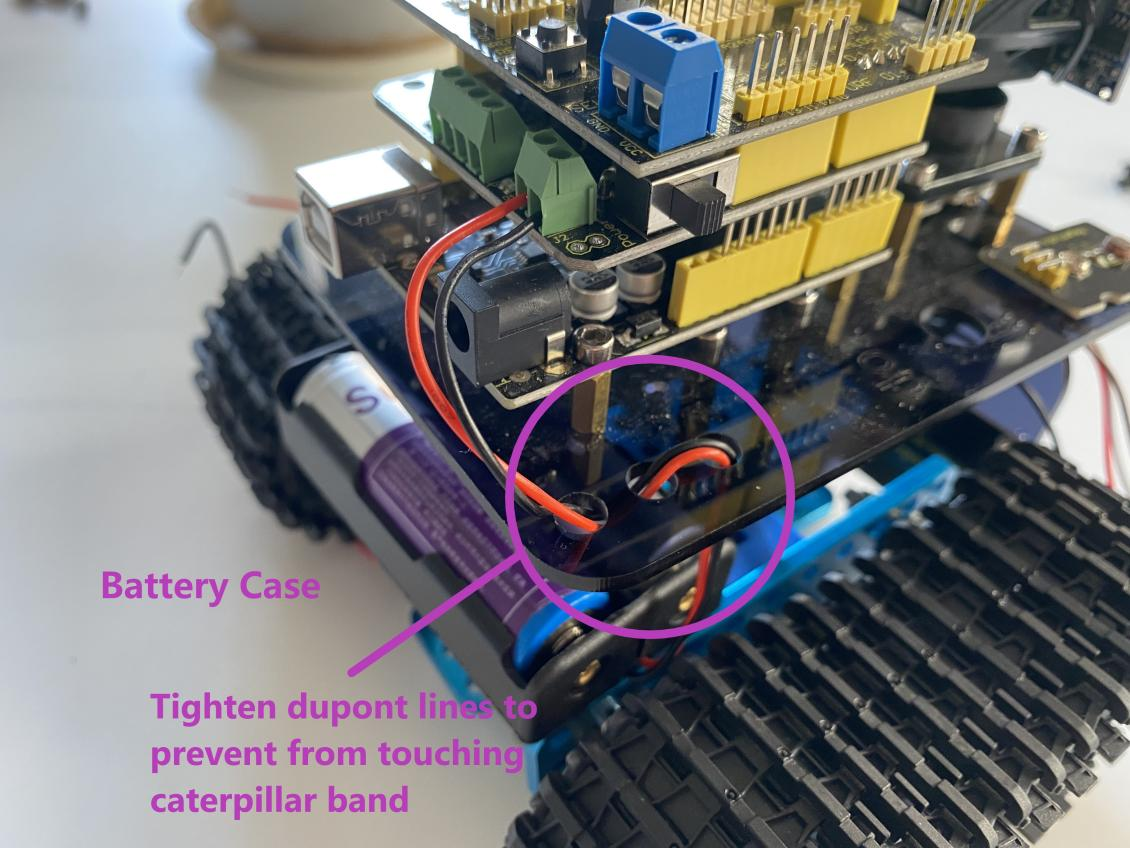

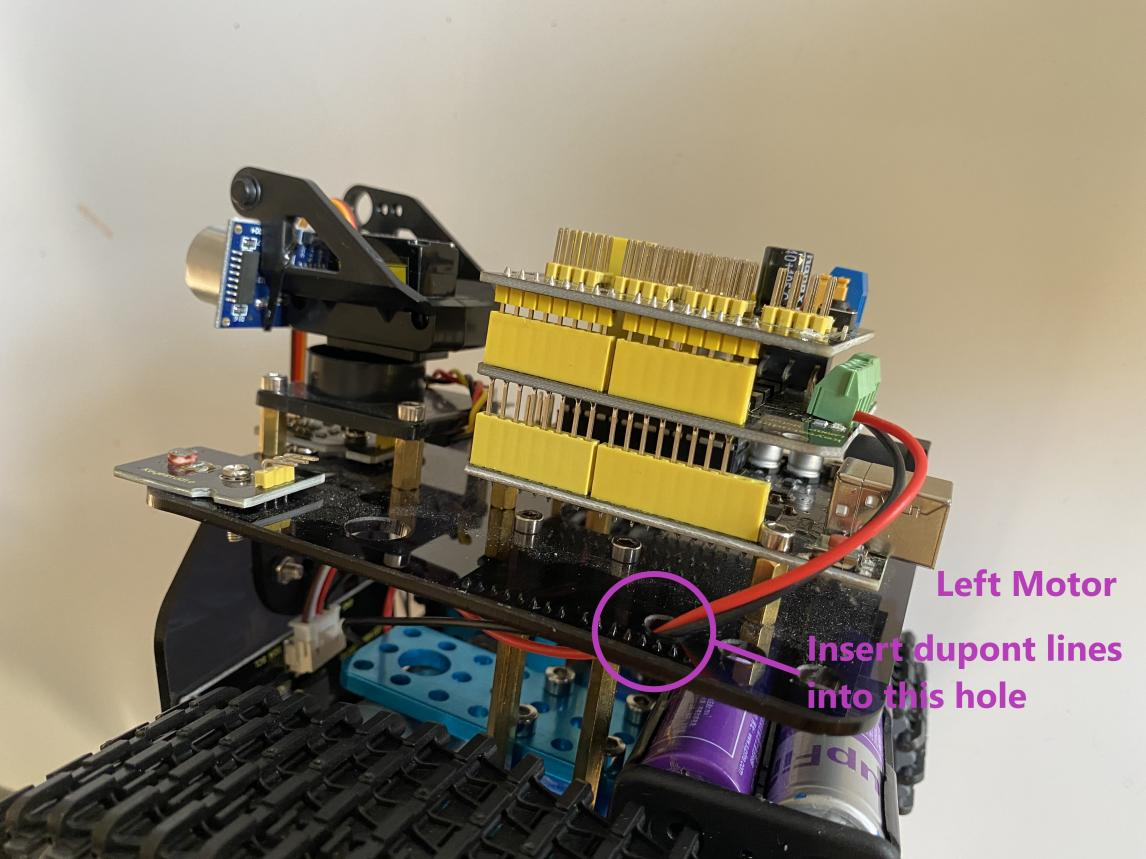

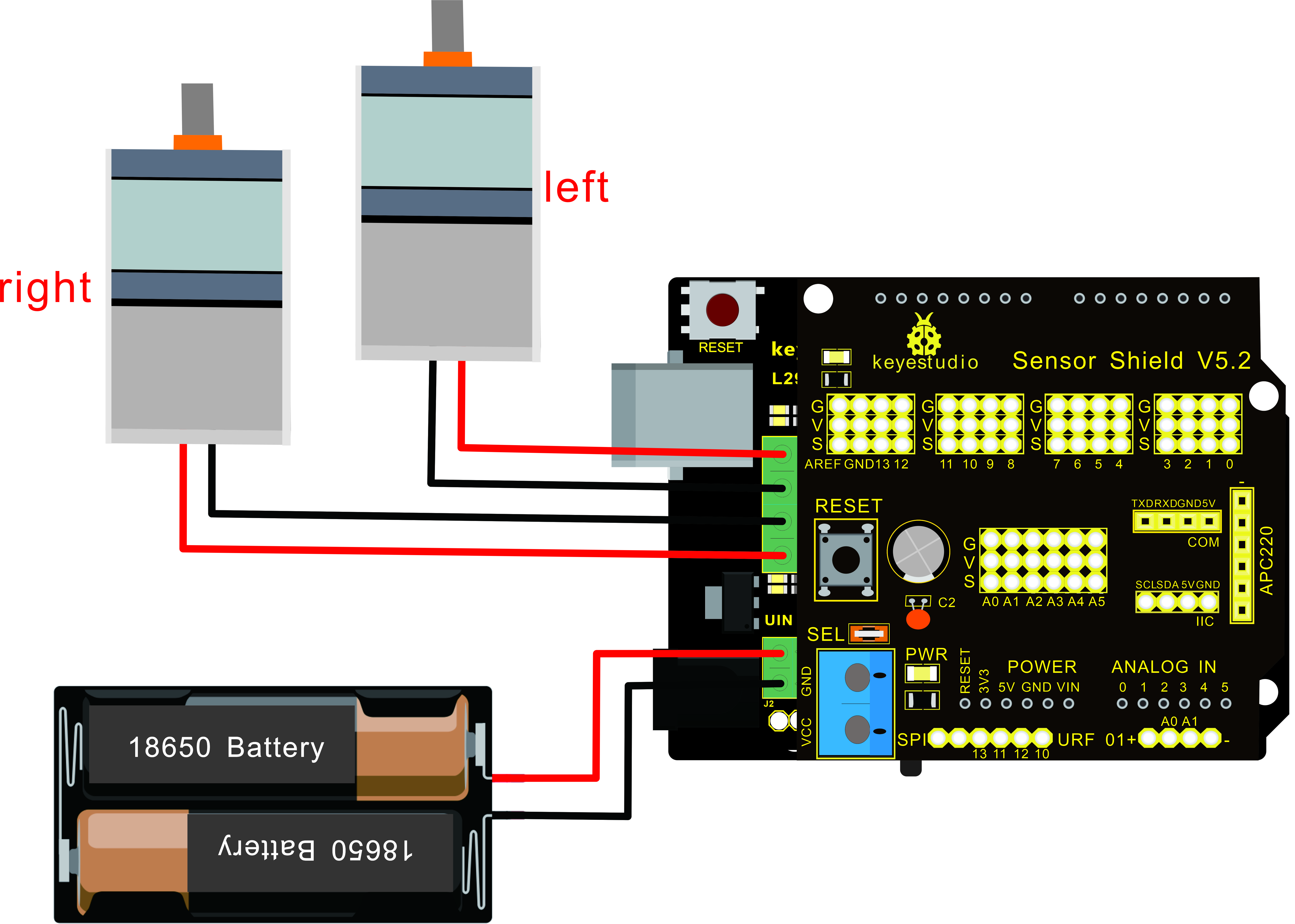

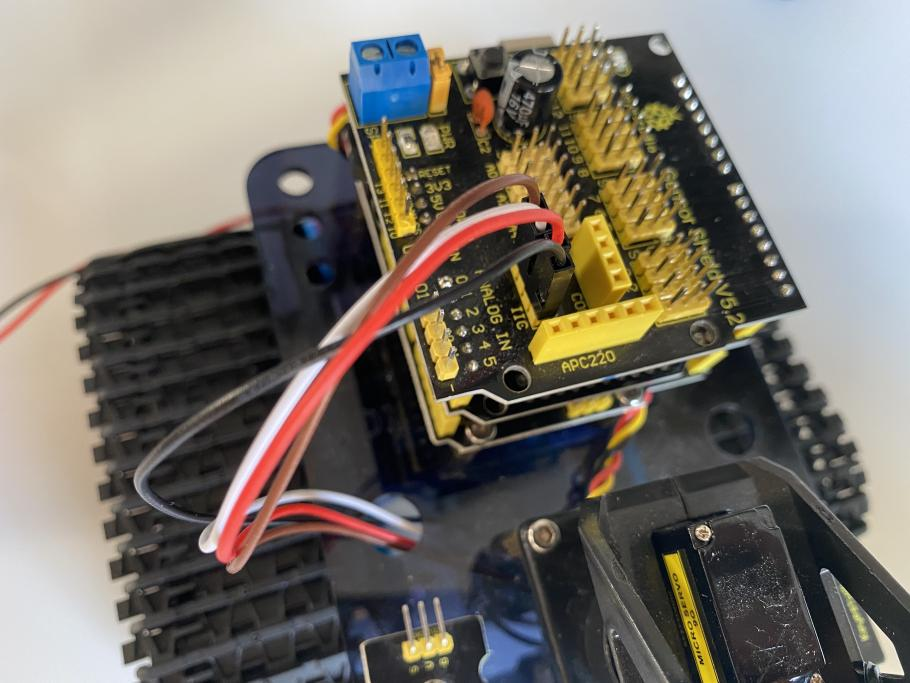

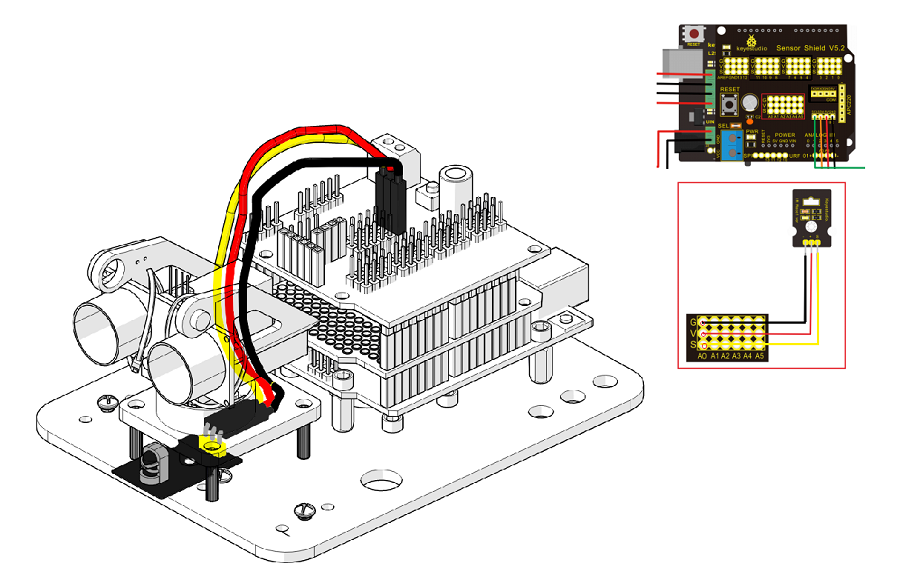

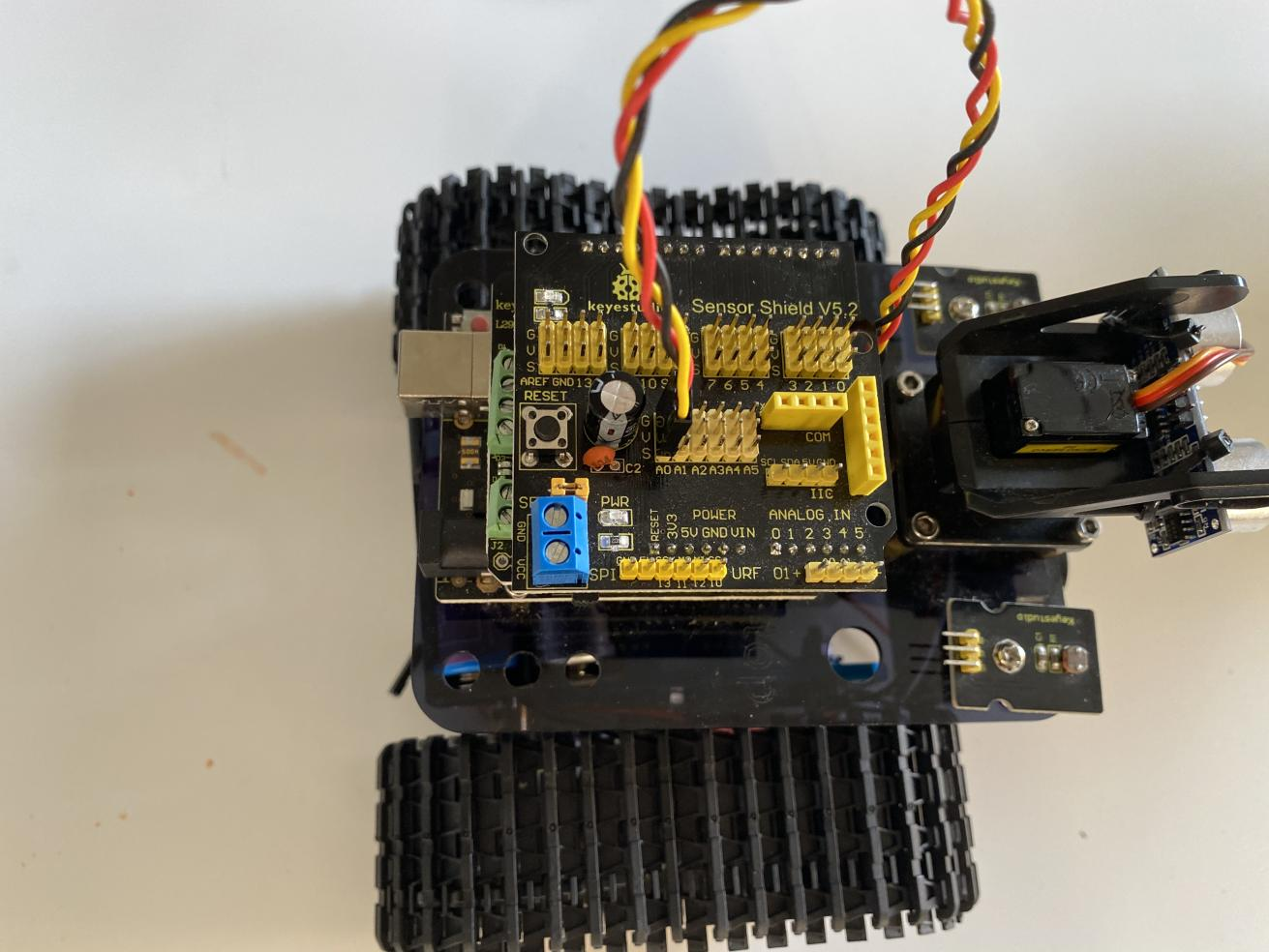

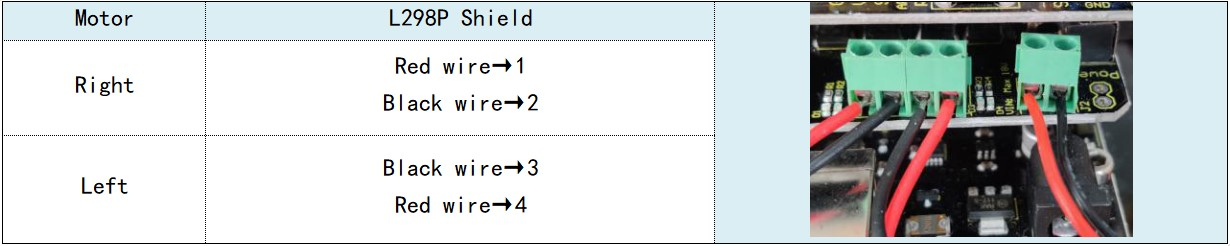

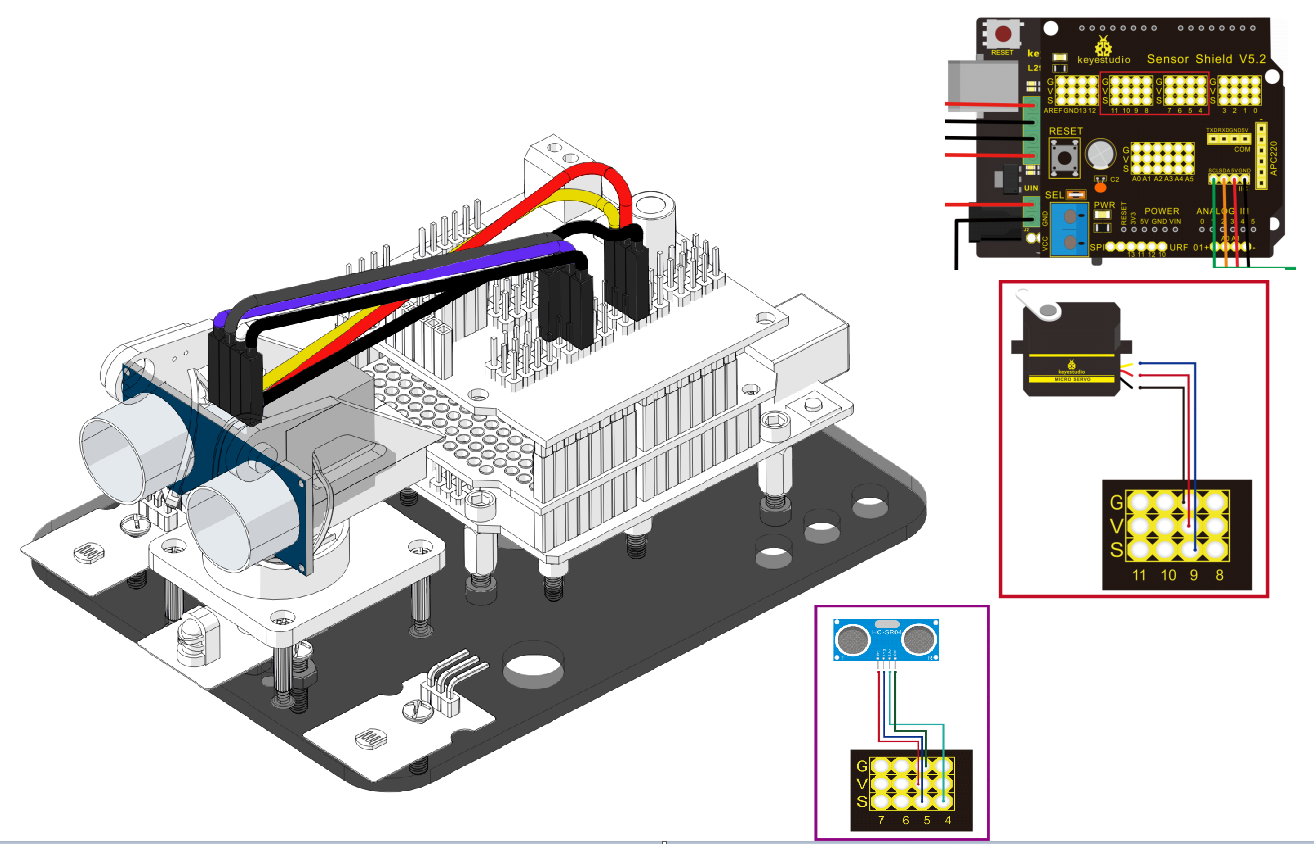

Stap 7: Aansluitingsgids

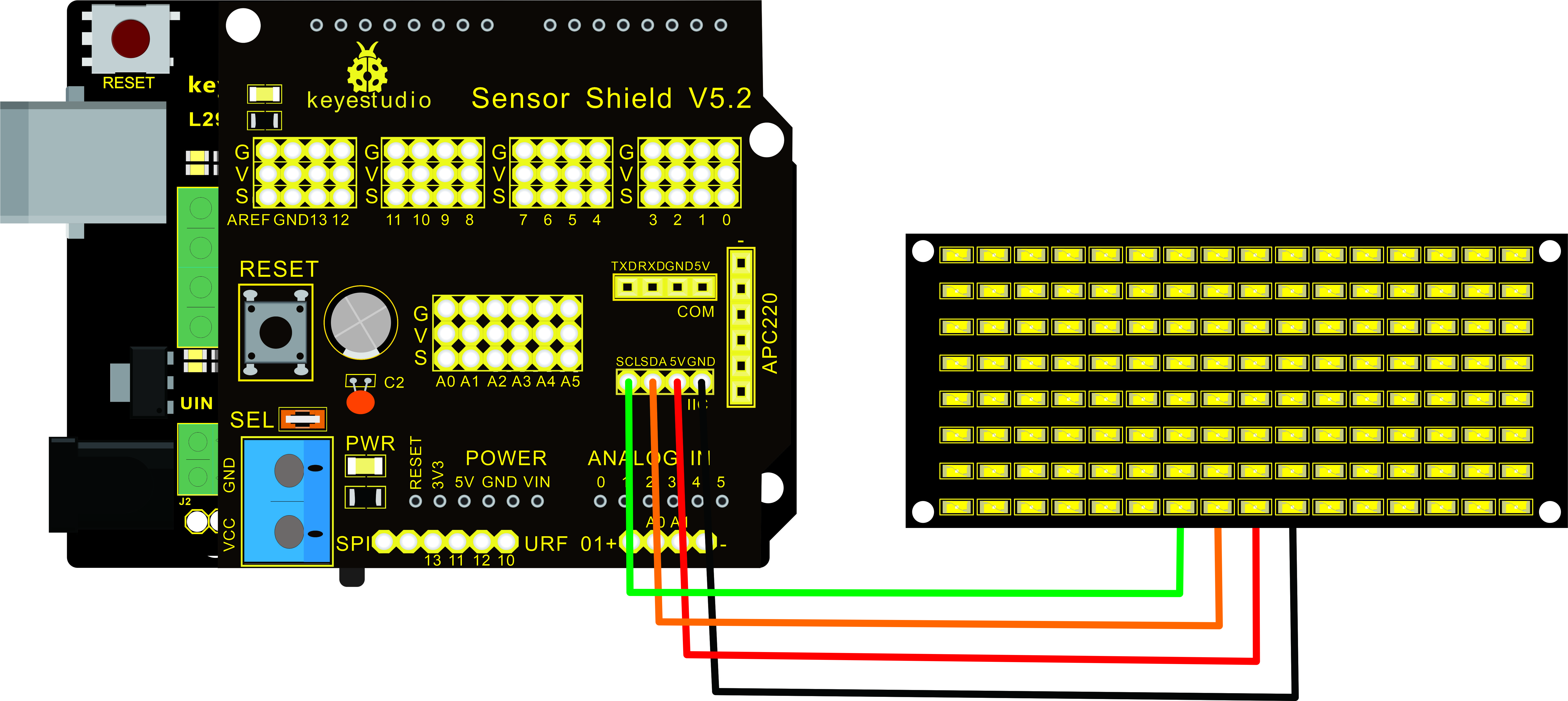

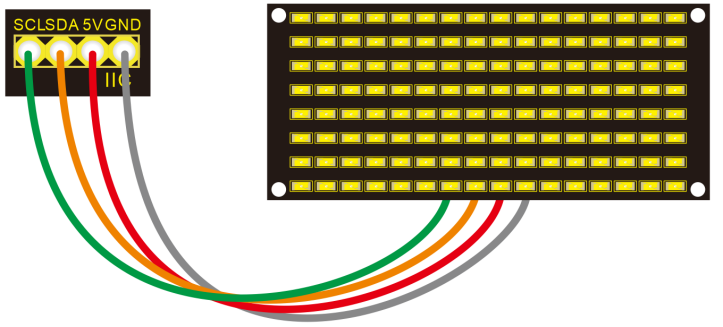

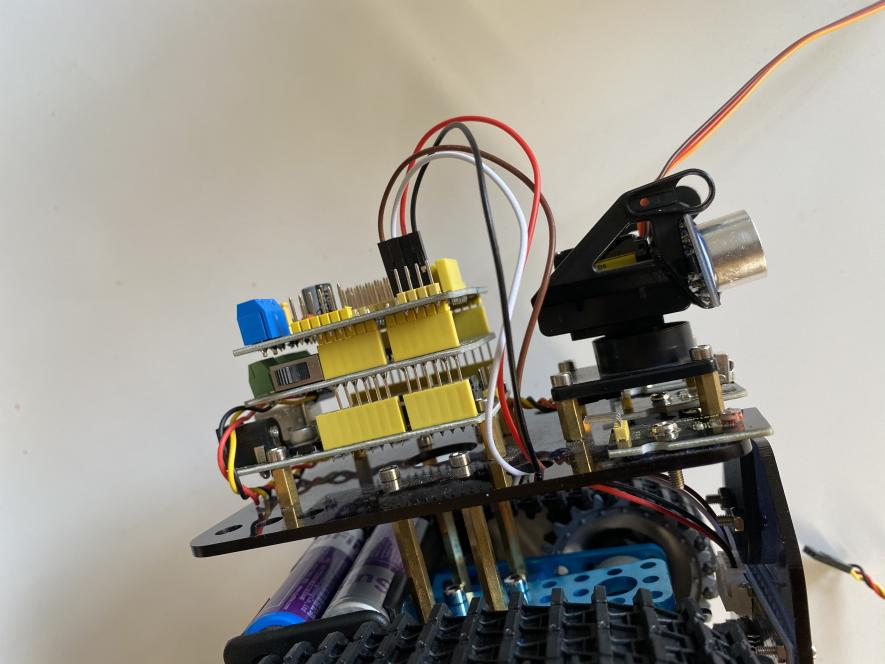

Stap 8: LED-paneel bedraden

LED-paneel	V5 Sensor Shield
GND	-(GND)
VCC	+(VCC)
SDA	SDA
SCL	SCL

Stap 9: Alle onderdelen van acrylplaat installeren

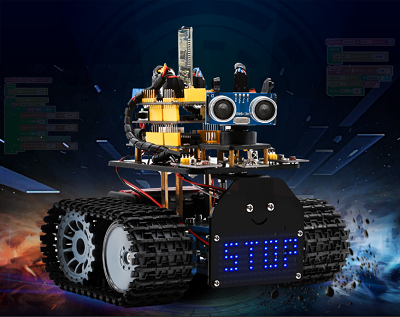

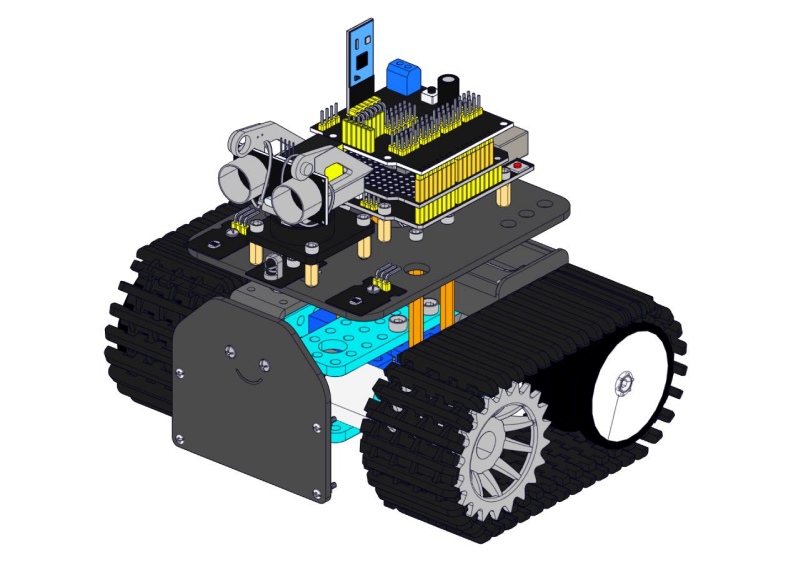

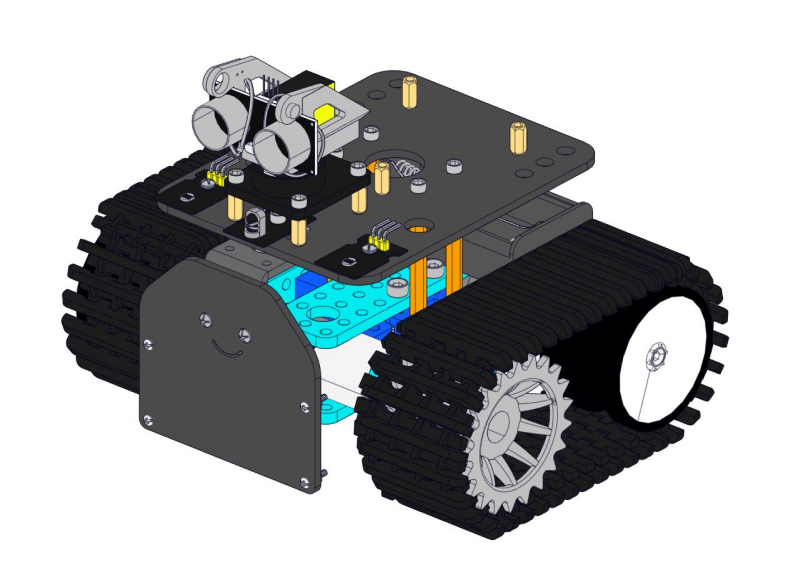

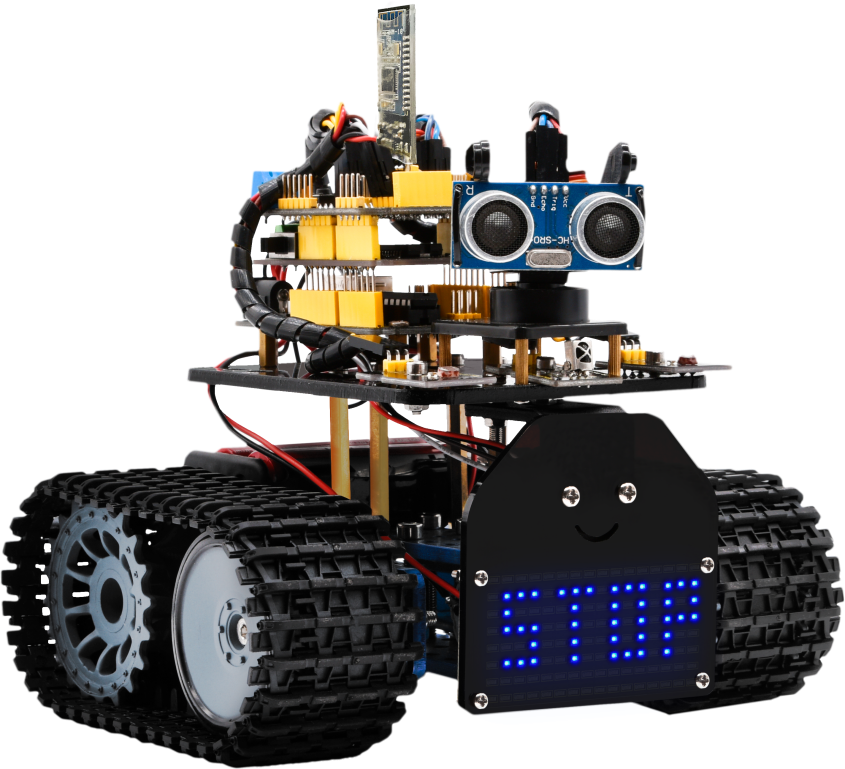

Stap 10: Tankrobot

Opmerking: Verwijder de Bluetooth-module voordat u testcode uploadt. Anders kunt u de testcode niet uploaden.

Multifunctionele Robotauto

Beschrijving

In de vorige projecten voert de tankwagen slechts één functie uit. In deze les integreren we echter al zijn functies om de slimme auto via Bluetooth-besturing te besturen.

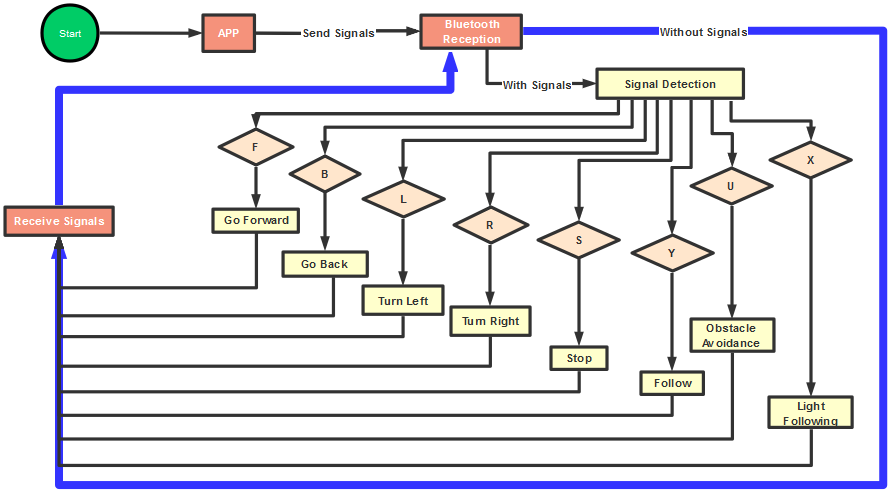

Hier is een eenvoudig stroomdiagram van de multifunctionele robotauto ter referentie.

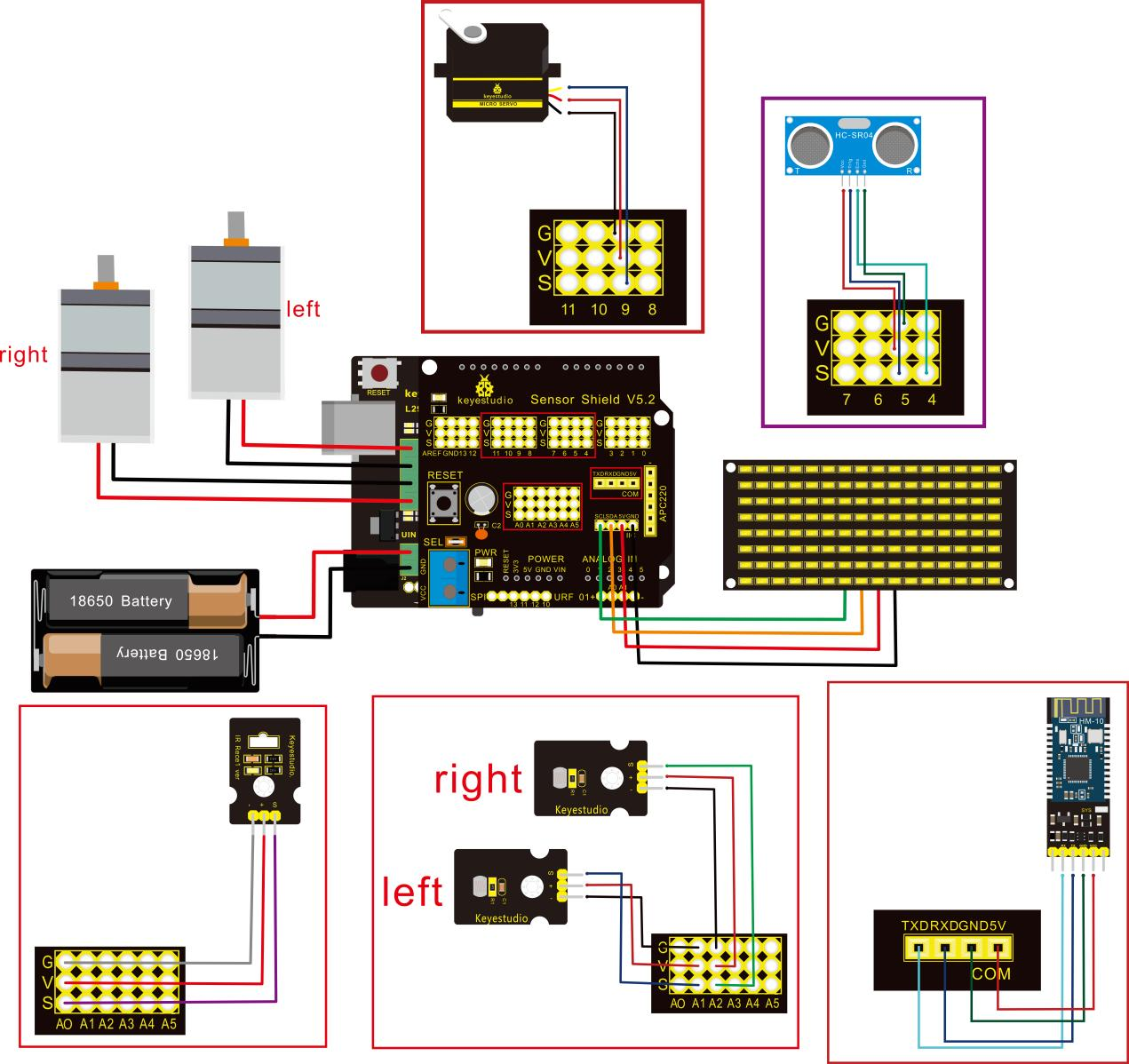

Verbindingsdiagram

**Let op：**Controleer of elk onderdeel is aangesloten.

Aansluitingsgids:

8x16 LED-paneel		Uitbreidingsbord
GND	→	-（GND）
VCC	→	+（VCC）
SDA	→	SDA
SCL	→	SCL

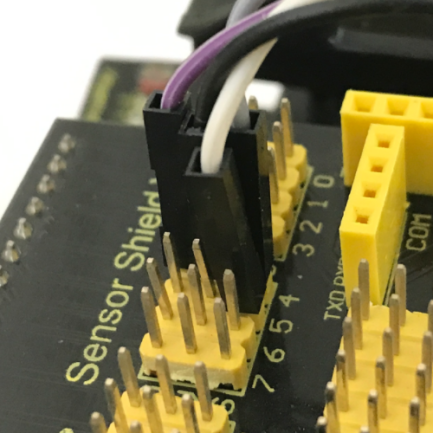

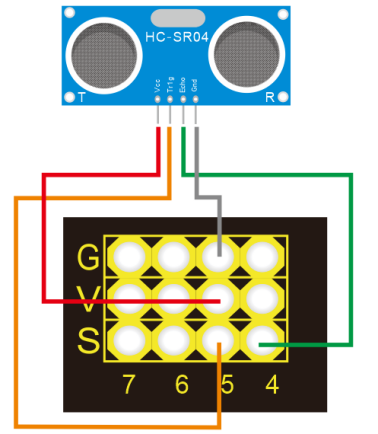

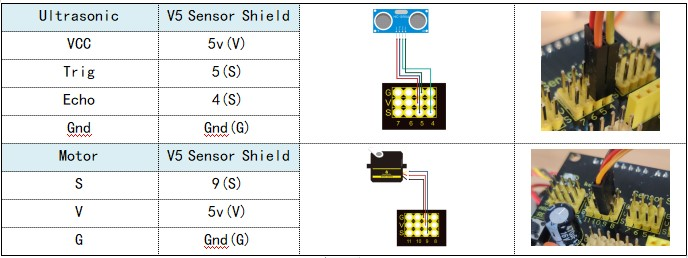

Ultrasone Module
VCC	→	5v(V)
Trig	→	5(S)
Echo	→	4(S)
Gnd	→	Gnd(G)

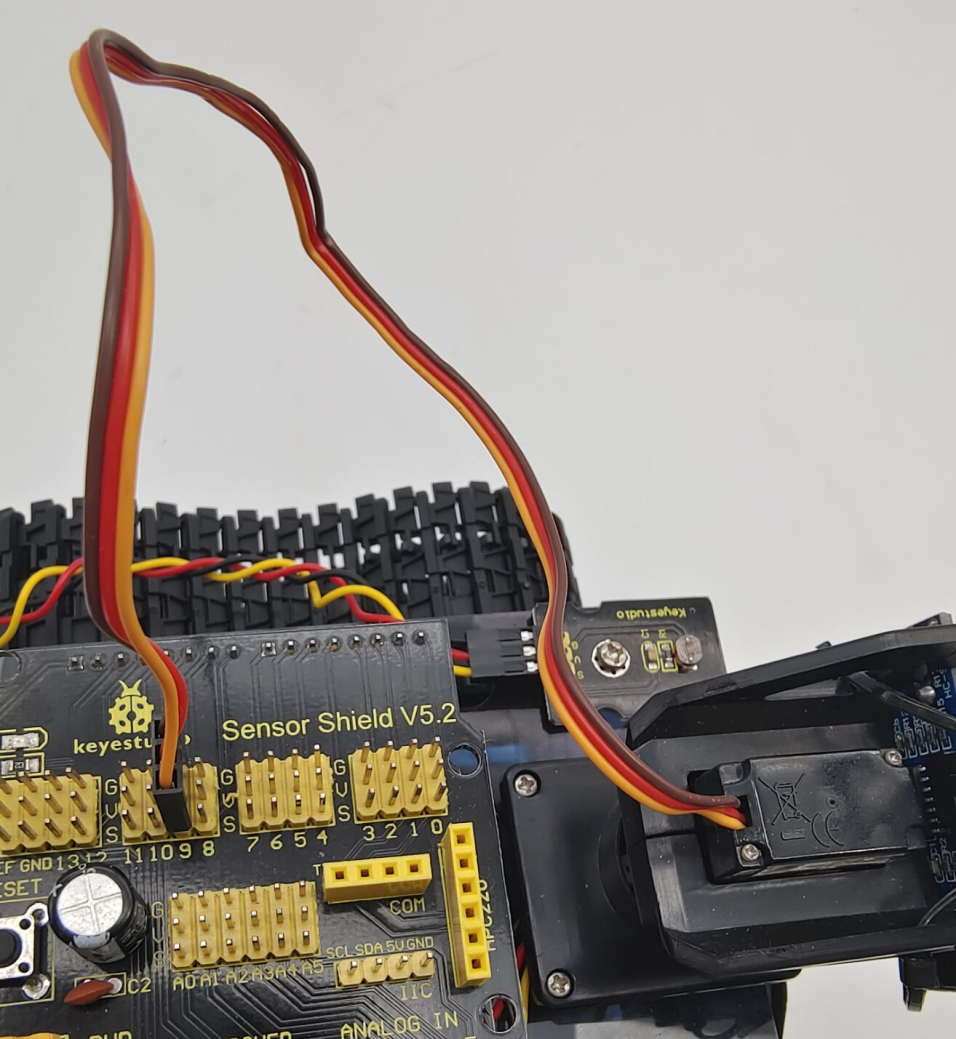

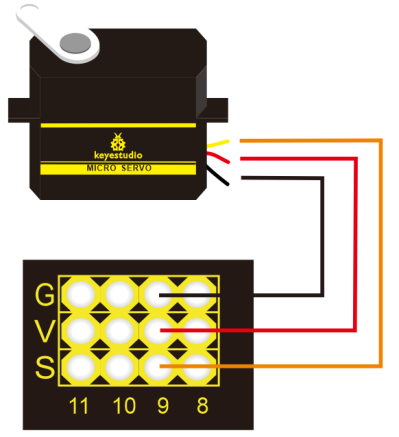

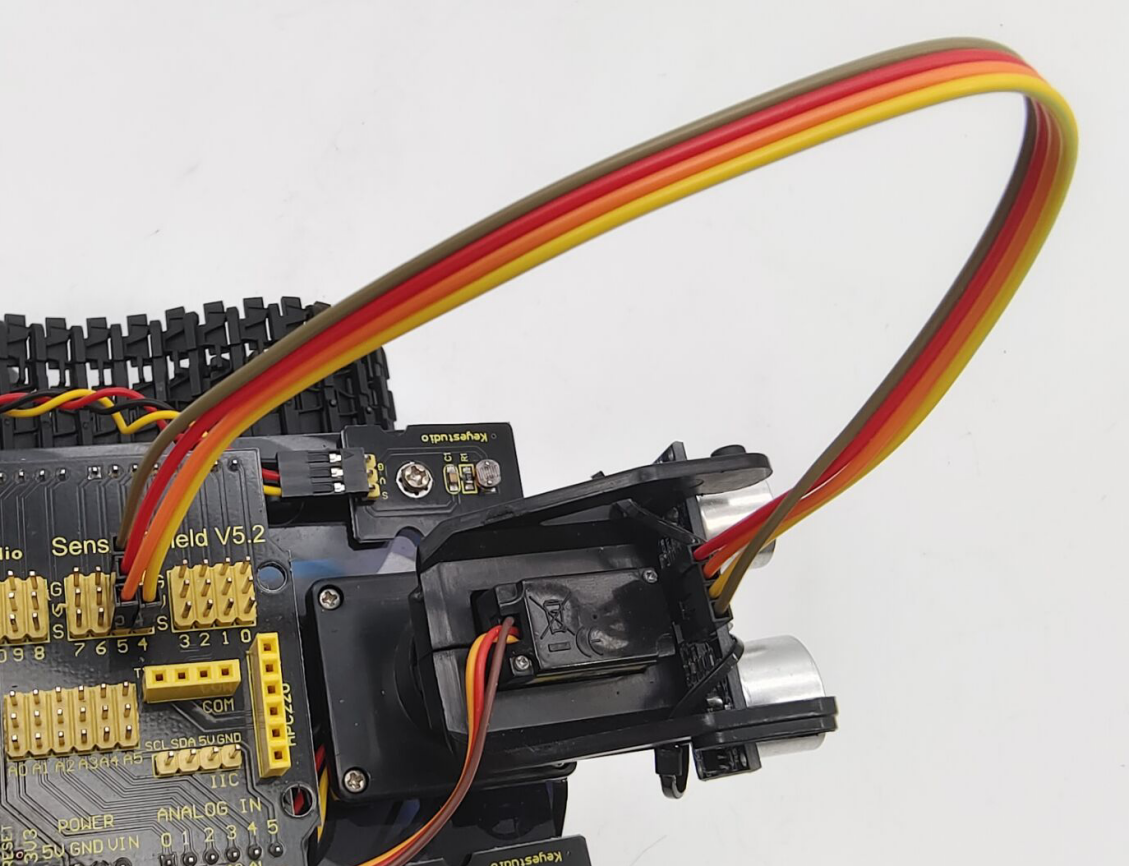

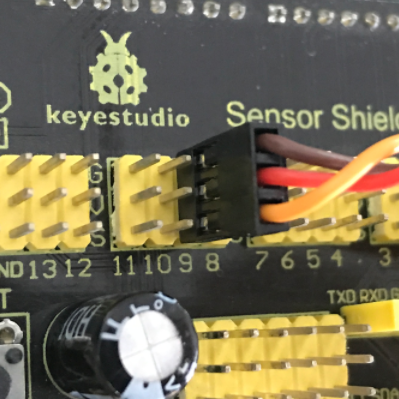

Servomotor
Servomotor	→	Gnd(G)
Rode Draad	→	5v(V)
Oranje Draad	→	9

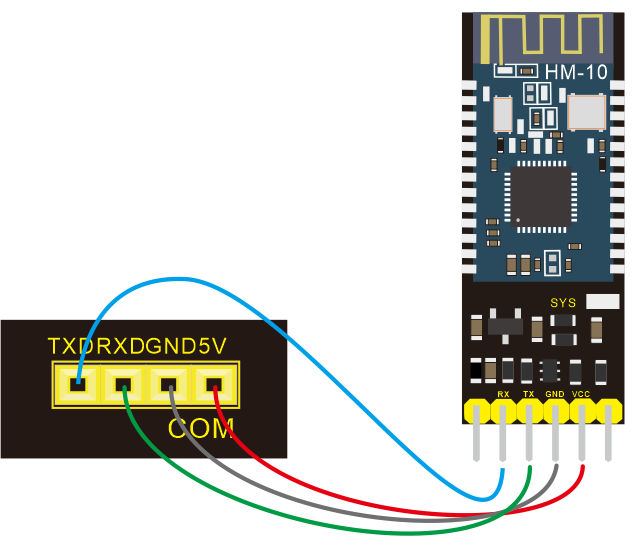

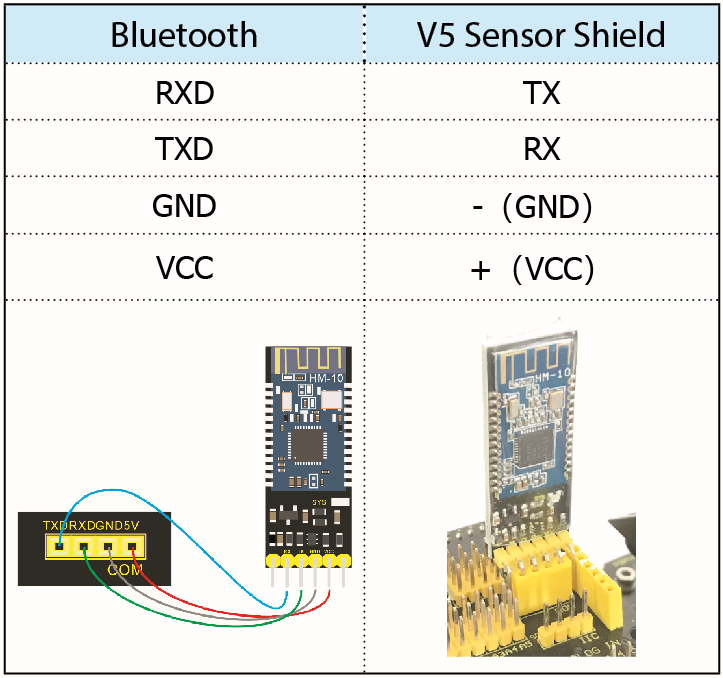

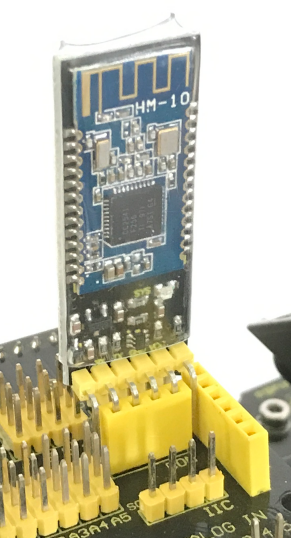

Bluetooth Module
RXD	→	TX
TXD	→	RX
GND	→	-（GND）
VCC		+（VCC）
Geen noodzaak om STATE en BRK pinnen aan te sluiten

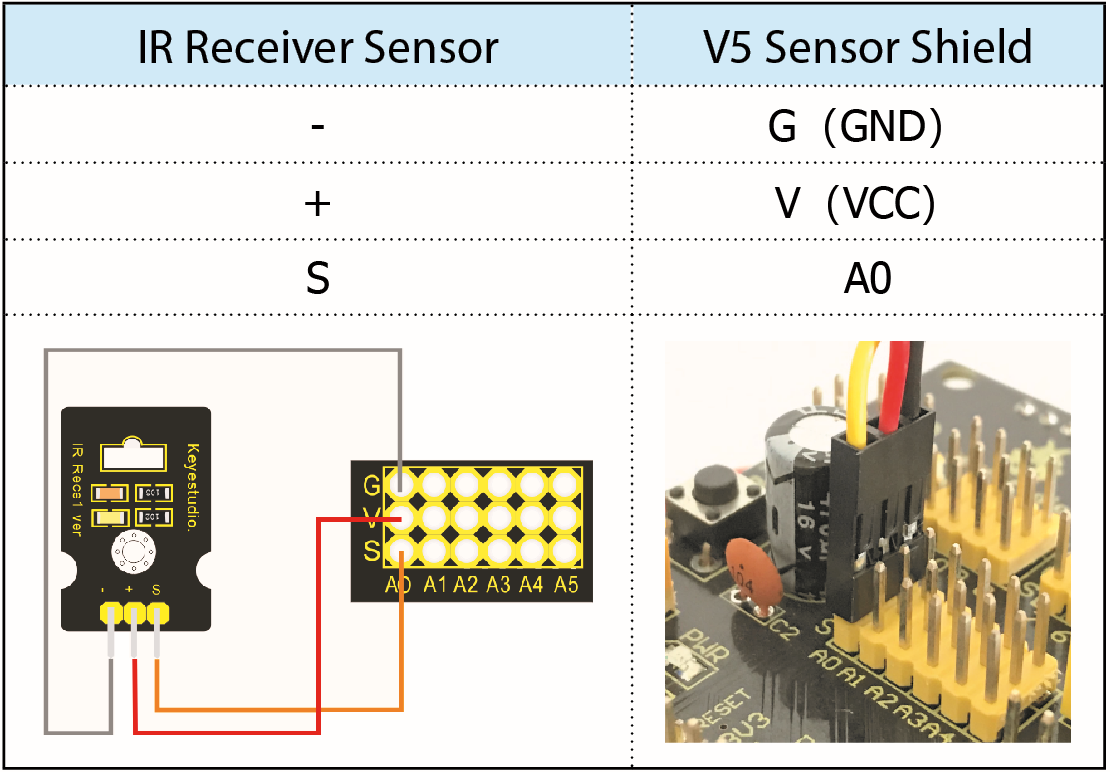

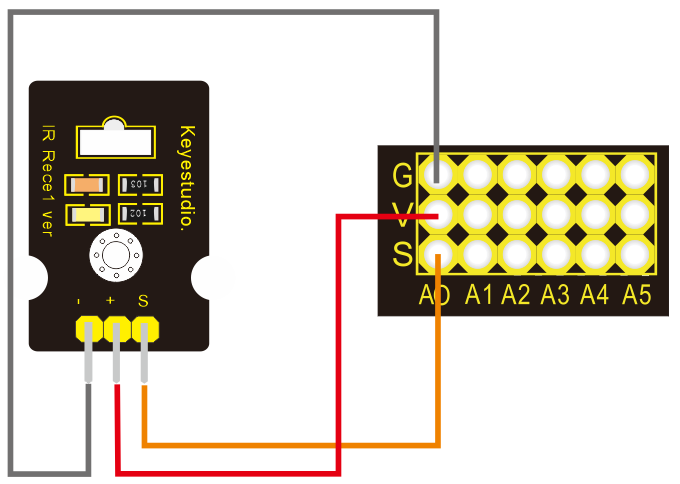

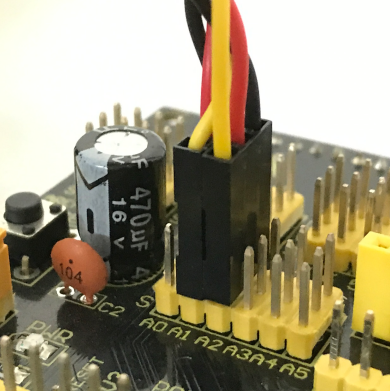

IR Ontvanger Module		Sensor Shield
－	→	G（GND）
+	→	V（VCC）
S	→	A0

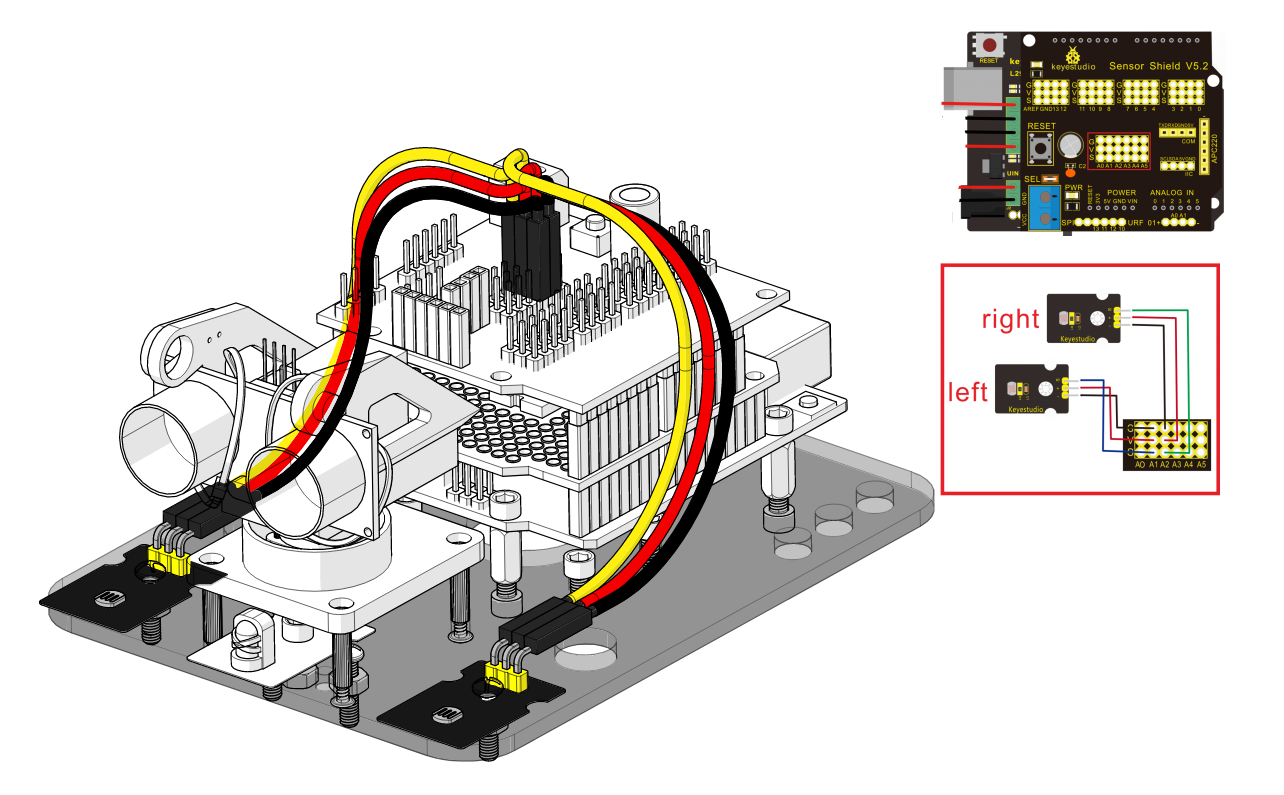

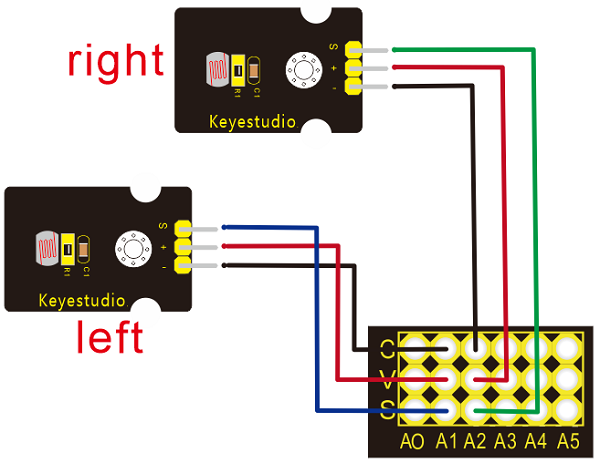

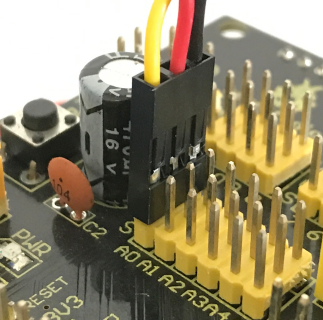

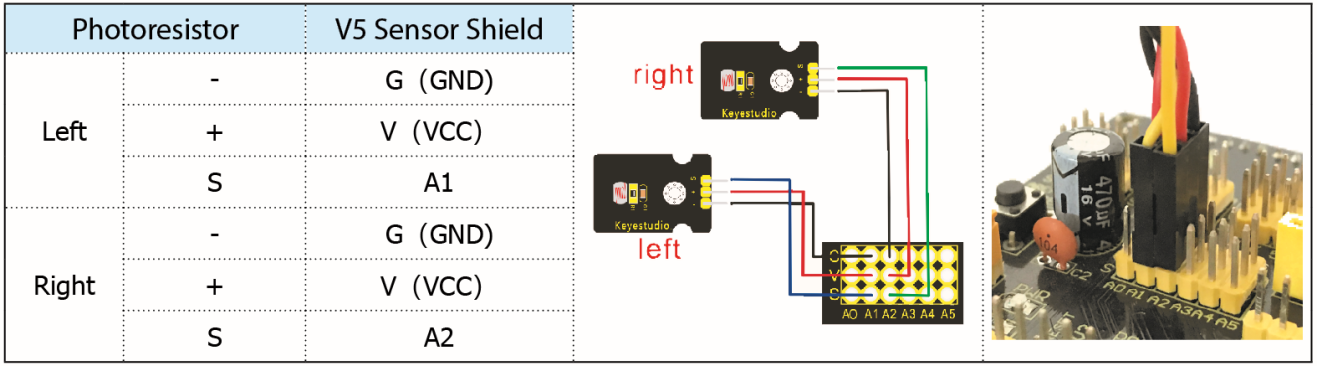

Linker fotoweerstand		Sensor Shield
－	→	G（GND）
＋	→	V（VCC）
S	→	A1
Rechter Fotoweerstand		Sensor Shield
－	→	G（GND）
＋	→	V（VCC）
S	→	A2

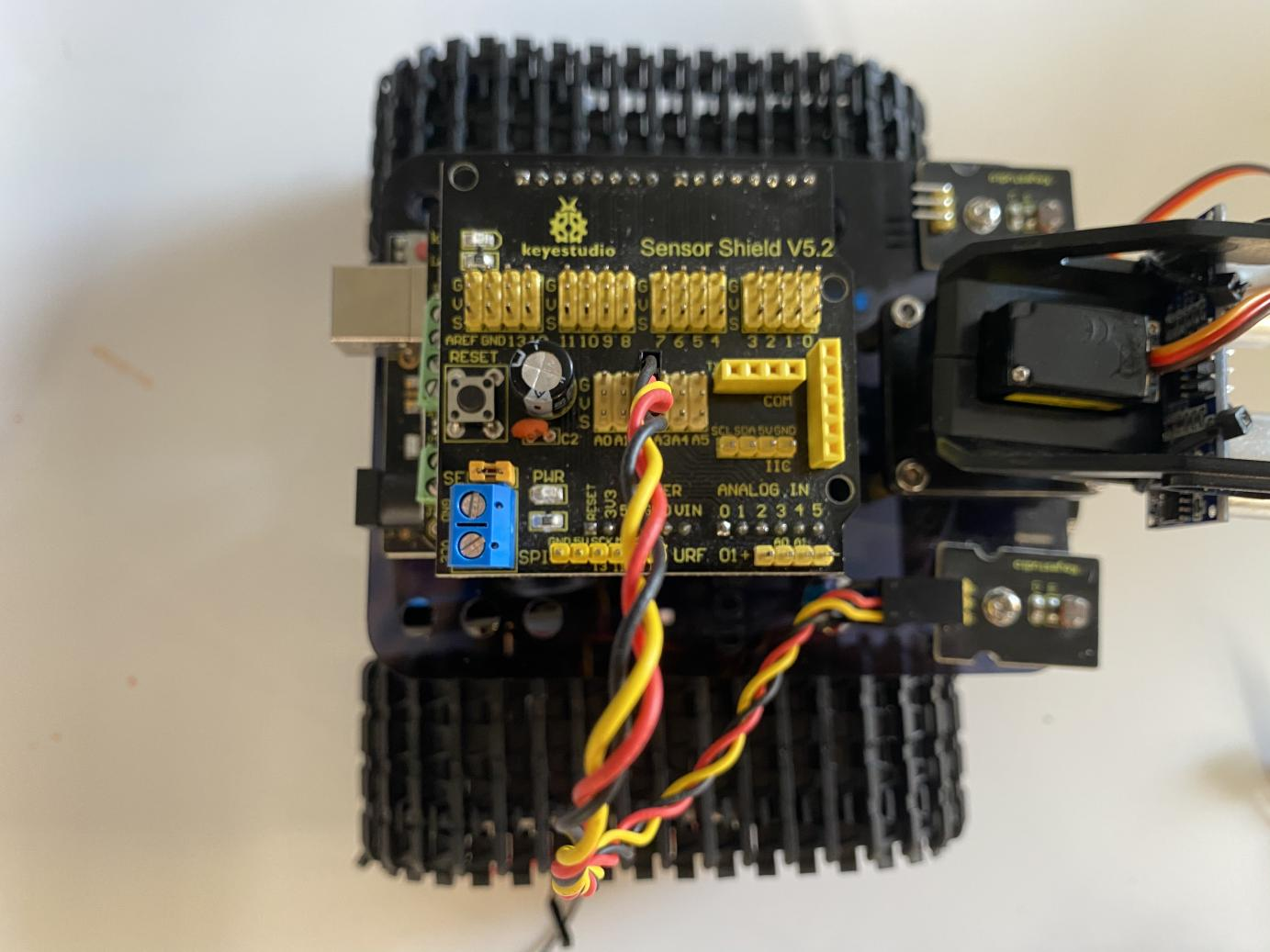

Installatie voltooid.
