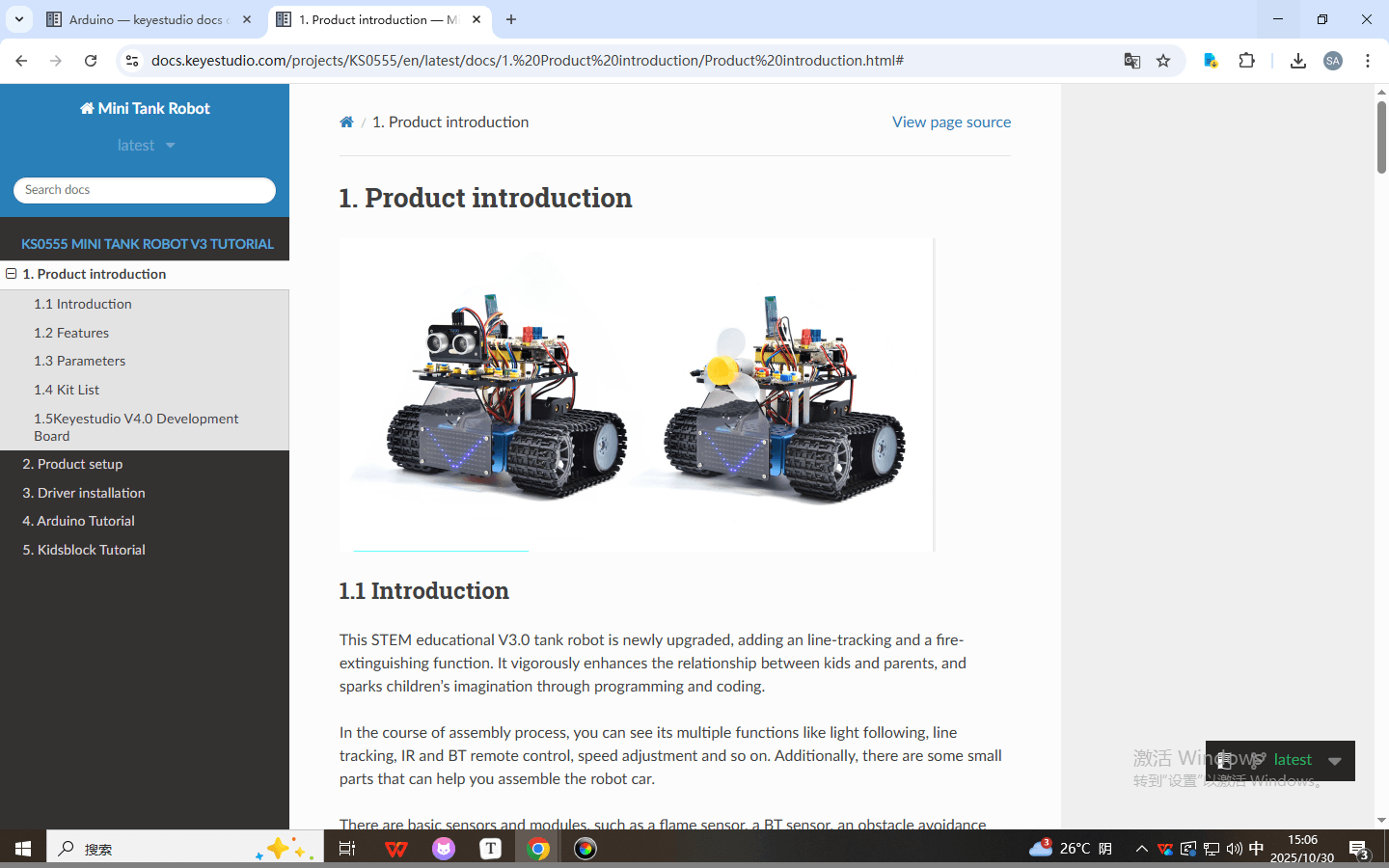

Bezüglich des Sprachwechsels im Tutorial beachten Sie bitte das folgende animierte Bild. Concernant le changement de langue dans le tutoriel, veuillez vous référer à l’image animée suivante. En relación con el cambio de idioma en el tutorial, consulte la siguiente imagen animada. Per quanto riguarda il cambio di lingua nel tutorial, fare riferimento alla seguente immagine animata. Jeśli chodzi o przełączanie języka w samouczku, zapoznaj się z poniższym obrazkiem animowanym. Wat betreft het veranderen van de taal in de tutorial, zie de volgende geanimeerde afbeelding. Angående språkbytet i handledningen, vänligen se följande animerade bild.

Arduino Tutorial

Kidsblock Tutorial

1. Produktvorstellung

1.1 Einführung

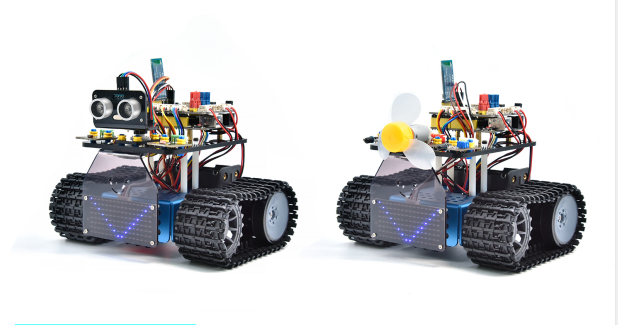

Dieser STEM-pädagogische V3.1 Panzerroboter wurde neu aufgerüstet und um eine Linienverfolgungs- und eine Feuerlöschfunktion erweitert. Er stärkt nachdrücklich die Beziehung zwischen Kindern und Eltern und regt die Vorstellungskraft der Kinder durch Programmierung und Codierung an.

Im Laufe des Montageprozesses können Sie seine vielfältigen Funktionen kennenlernen, wie z. B. Lichtfolgen, Linienverfolgung, IR- und BT-Fernsteuerung, Geschwindigkeitsregelung und vieles mehr. Darüber hinaus gibt es einige kleine Teile, die Ihnen beim Zusammenbauen des Roboterfahrzeugs helfen.

Es sind grundlegende Sensoren und Module enthalten, wie ein Flammensensor, ein BT-Sensor, ein Hinderniserkennungssensor, ein Linienverfolgungssensor und ein Ultraschallsensor.

Die zwei Tutorials für C-Sprachcode der Arduino IDE und die grafische KidsBlock-Programmierung sind ebenfalls für Enthusiasten verschiedener Altersgruppen geeignet.

Es ist wirklich die beste Wahl für Sie.

1.2 Eigenschaften

  1. Mehrere Funktionen: Eingrenzung, Linienverfolgung, Feuerlöschen, Lichtfolgen, IR- und BT-Fernsteuerung, Geschwindigkeitsregelung und so weiter.

  2. Einfach zu bauen: Roboter mit einigen Teilen zusammenbauen.

  3. Hohe Belastbarkeit: Aluminiumlegierungshalterungen, Metallmotoren, hochwertige Räder

  4. Hohe Erweiterbarkeit: Viele Sensoren und Module über die Motortreiber-Erweiterungsplatine und LEGO-Teile anschließen

  5. Mehrere Steuerungsmöglichkeiten: IR-Fernbedienung, App-Steuerung (iOS und Android)

  6. Grundlegende Programmierung: C-Sprachcode der Arduino IDE und grafische KidsBlock-Programmierung.

1.3 Parameter

  • Betriebsspannung: 5 V

  • Eingangsspannung: 6–9 V

  • Maximaler Ausgangsstrom: 1,5 A

  • Maximale Verlustleistung: 32 W

  • Motordrehzahl: 5 V 200 U/min

  • Motorantriebsmodus: Doppel-H-Brückenantrieb (HR8833)

  • Ultraschall-Erfassungswinkel: <15°

  • Ultraschall-Erkennungsreichweite: 2 cm–300 cm

  • Infrarot-Fernbedienungsreichweite: 10 Meter (gemessen)

  • BT-Fernbedienungsreichweite: 30 Meter (gemessen)

1.4 Komponentenliste

Nr.

Bezeichnung

Menge


1

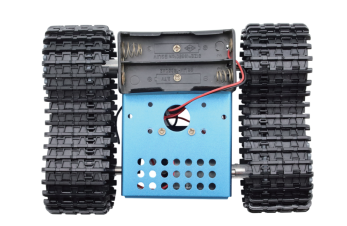

Bodeneinheit

1

image-20260610134727912

2

Entwicklungsplatine

1

3

Motortreiber-Erweiterungsplatine

1

4

BLE BT-Modul

1

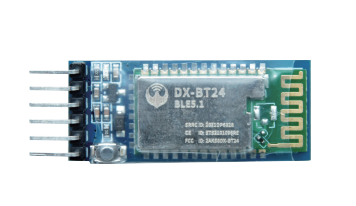

image-20260610134843265

5

HC-SR04 Ultraschallsensor

1

6

Keyestudio 8*16 LED-Panel

1

7

Gelbes LED-Modul

1

2

8

Flammensensor

2

1

9

130-Motormodul

1

5

10

Fotowiderstand

2

4

11

Acrylplatte für 8*16 LED-Panel

1

4

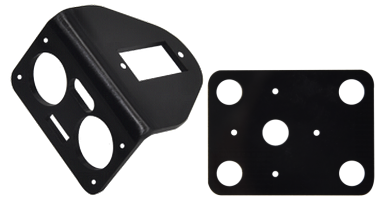

12

Obere Acrylplatte

1

13

Acrylplatte

1


14

Fernbedienung

1

11

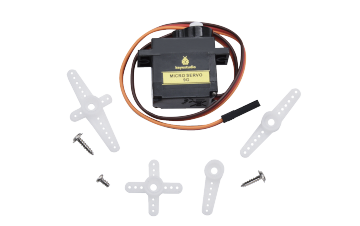

15

Servo

1

image-20260610134952103

16

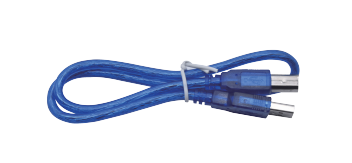

USB-Kabel

1

image-20260610135025809

17

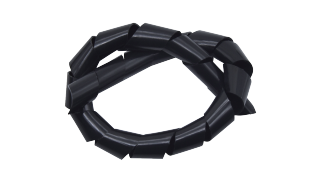

Wickelrohr

1

image-20260610135055396

18

3,0*40 mm Schraubenzieher

1

19

3*100 mm Kabelbinder

5

20

L-förmiger M2,5-Schlüssel

1

image-20260610135131871

21

L-förmiger M3-Schlüssel

1

image-20260610135152012

22

L-förmiger M1,5-Schlüssel

1

image-20260610135209244

23

Karton

1

24

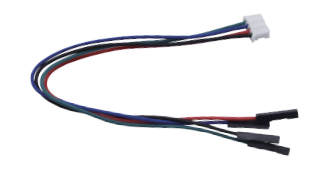

4P M-F PH2.0mm zu 2.54 Dupont-Kabel

1

image-20260610135244231

25

4P HX-2.54 Dupont-Kabel

1

image-20260610135308461

26

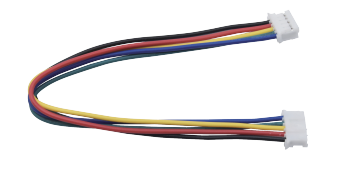

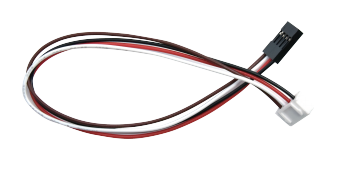

5P JST-PH2.0MM Dupont-Kabel

1

image-20260610135335802

27

3P-3P XH2.54 zu 2.54 Dupont-Kabel

1

9

28

3P-3P XH2.54 zu PH2.0 Dupont-Kabel

2

10-1

29

4P-3P XH2.54 zu PH2.0 Dupont-Kabel

2

11

30

4P XH2.54 zu PH2.0 Dupont-Kabel

1

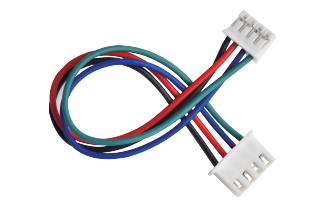

image-20260610135549039

31

M1,4*8 mm Rundkopfschrauben

6

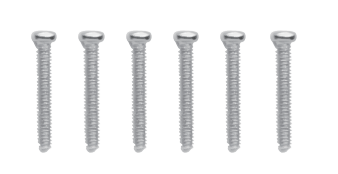

image-20260610135833573

32

M1,4-Muttern

6

image-20260610135858395

33

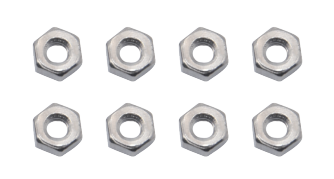

M2-Muttern

8

image-20260610135917083

34

M2*8 mm Rundkopfschrauben

8

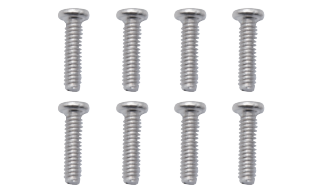

image-20260610135938981

35

M1,2*5 mm Rundkopfschrauben

6

image-20260610140002084

36

M3*6 mm Rundkopfschrauben

18

image-20260610140022308

37

M3*10 mm Senkkopfschrauben

3

image-20260610140045542

38

M3-Muttern

3

image-20260610140117820

39

M3*10 mm Doppeldurchgang-Kupferpfeiler

4

image-20260610140133733

40

M3*45 mm Doppeldurchgang-Kupferpfeiler

4

image-20260610140222831

41

Technic-Achsstift mit Reibungsrippen

11

image-20260610140300817

42

4265c Technic-Buchse

11

image-20260610140321012

43

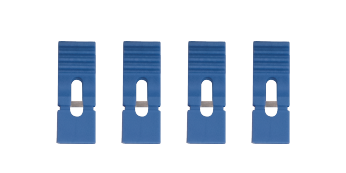

Blauer Jumper-Aufsatz

4

image-20260610140340732

44

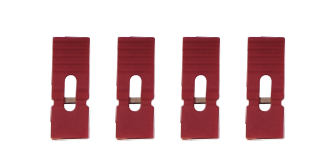

Roter Jumper-Aufsatz

4

image-20260610140359700

45

Einseitiger Gabelschlüssel

1

image-20260610140437496

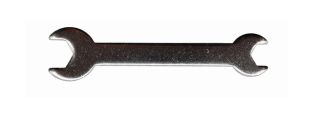

46

Doppelseitiger Gabelschlüssel

1

image-20260610140514692

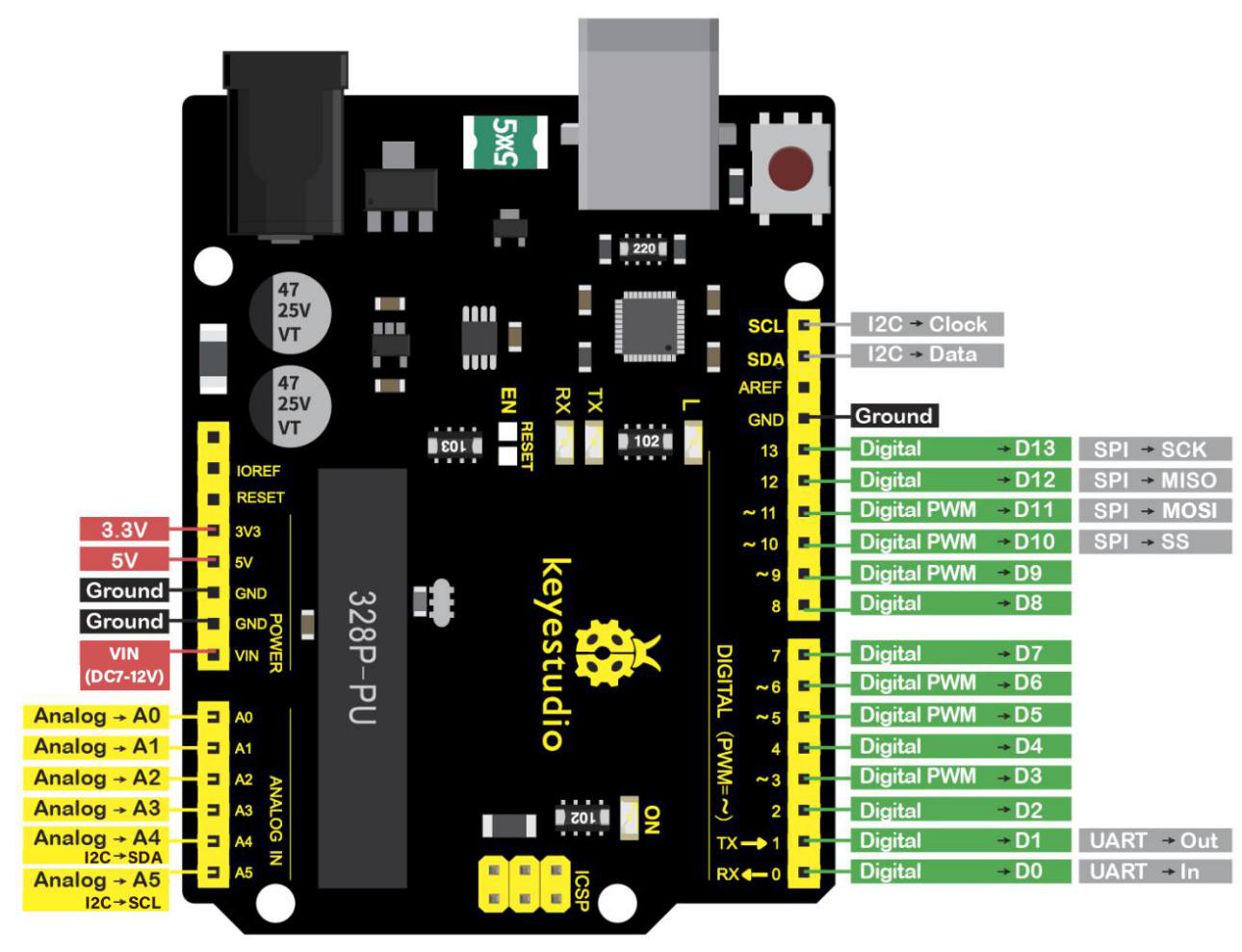

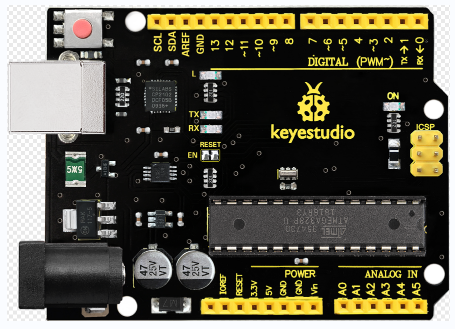

1.5 Keyestudio V4.0 Entwicklungsplatine

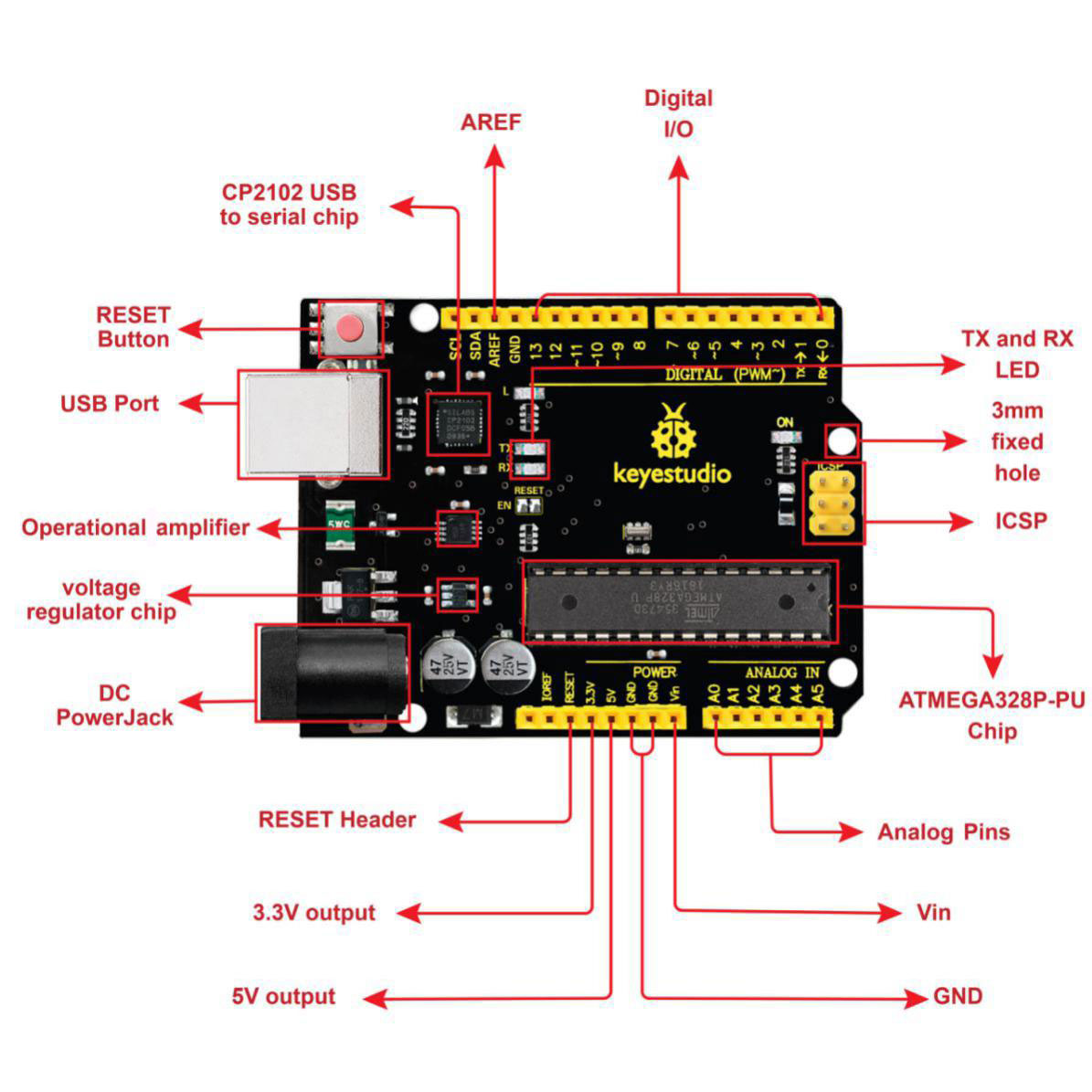

Sie müssen wissen, dass die Keyestudio V4.0 Entwicklungsplatine das Herzstück dieses Smart Cars ist.

Die Keyestudio V4.0 Entwicklungsplatine basiert auf dem ATmega328P MCU und verwendet einen CP2102 Chip als UART-zu-USB-Konverter.

Sie verfügt über 14 digitale Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Quarzoszillator, eine USB-Verbindung, eine Strombuchse, 2 ICSP-Header und einen Reset-Knopf.

Wir können sie mit einem USB-Kabel, dem externen DC-Stromanschluss (DC 7–12 V) oder den weiblichen Headern Vin/GND (DC 7–12 V) mit Strom versorgen.

Mikrocontroller

ATmega328P-PU

Betriebsspannung

5 V

Eingangsspannung (empfohlen)

DC 7–12 V

Digitale E/A-Pins

14 (D0–D13) (von denen 6 PWM-Ausgabe bieten)

PWM Digitale E/A-Pins

6 (D3, D5, D6, D9, D10, D11)

Analoge Eingangspins

6 (A0–A5)

Gleichstrom pro E/A-Pin

20 mA

Gleichstrom für 3,3-V-Pin

50 mA

Flash-Speicher

32 KB (ATmega328P-PU), davon 0,5 KB für Bootloader genutzt

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Taktfrequenz

16 MHz

LED_BUILTIN

D13
