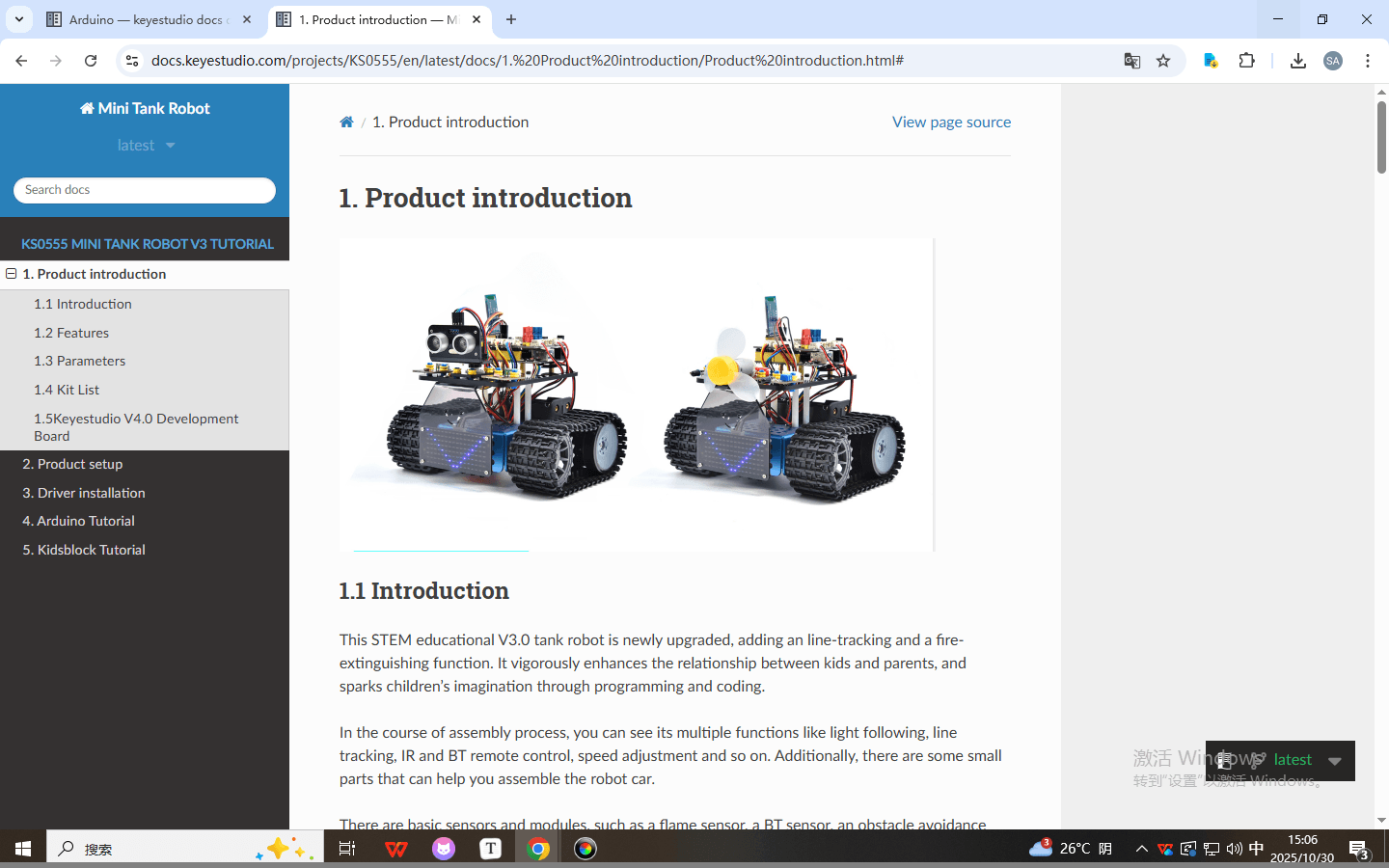

Bezüglich des Sprachwechsels im Tutorial beachten Sie bitte das folgende animierte Bild. Concernant le changement de langue dans le tutoriel, veuillez vous référer à l’image animée suivante. En relación con el cambio de idioma en el tutorial, consulte la siguiente imagen animada. Per quanto riguarda il cambio di lingua nel tutorial, fare riferimento alla seguente immagine animata. Jeśli chodzi o przełączanie języka w samouczku, zapoznaj się z poniższym obrazkiem animowanym. Wat betreft het veranderen van de taal in de tutorial, zie de volgende geanimeerde afbeelding. Angående språkbytet i handledningen, vänligen se följande animerade bild.

Arduino Tutorial

Kidsblock Tutorial

1. Introducción del producto

1.1 Introducción

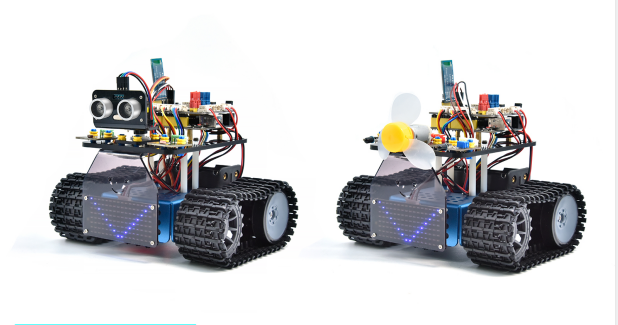

Este robot tanque educativo STEM V3.1 ha sido actualizado recientemente, añadiendo funciones de seguimiento de línea y extinción de incendios. Fortalece vigorosamente la relación entre padres e hijos, y estimula la imaginación de los niños a través de la programación y la codificación.

Durante el proceso de montaje, podrá observar sus múltiples funciones, como seguimiento de luz, seguimiento de línea, control remoto por IR y BT, ajuste de velocidad, entre otras. Además, hay algunas piezas pequeñas que le ayudarán a ensamblar el coche robot.

Se incluyen sensores y módulos básicos, como un sensor de llama, un sensor BT, un sensor de evasión de obstáculos, un sensor de seguimiento de línea y un sensor ultrasónico.

Los dos tutoriales para código en lenguaje C de Arduino IDE y programación gráfica KidsBlock también son adecuados para entusiastas de diferentes edades.

Es realmente la mejor opción para usted.

1.2 Características

  1. Múltiples funciones: Confinamiento, seguimiento de línea, extinción de incendios, seguimiento de luz, control remoto por IR y BT, control de velocidad, entre otras.

  2. Fácil de construir: ensamble el robot con algunas piezas.

  3. Alta resistencia: soportes de aleación de aluminio, motores metálicos, ruedas de alta calidad.

  4. Alta extensión: conecte muchos sensores y módulos a través del escudo de control de motores y piezas LEGO.

  5. Múltiples controles: control remoto por IR, control por App (sistema iOS y Android).

  6. Programación básica: código en lenguaje C de Arduino IDE y programación gráfica KidsBlock.

1.3 Parámetros

  • Voltaje de trabajo: 5V

  • Voltaje de entrada: 6-9V

  • Corriente de salida máxima: 1.5A

  • Disipación máxima de potencia: 32W

  • Velocidad del motor: 5V 200 rpm / min

  • Modo de conducción del motor: doble puente H (HR8833)

  • Ángulo de detección ultrasónica: <15°

  • Distancia de detección ultrasónica: 2cm-300cm

  • Distancia de control remoto por infrarrojos: 10 metros (medido)

  • Distancia de control remoto BT: 30 metros (medido)

1.4 Lista de componentes

No.

Nombre

Cant.

Imagen

1

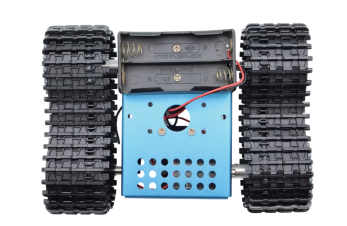

Ensamblaje inferior

1

image-20260610134727912

2

Placa de desarrollo

1

3

Placa de expansión del controlador de motor

1

4

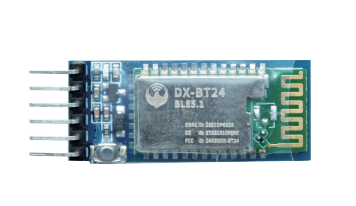

Módulo BLE BT

1

image-20260610134843265

5

Sensor ultrasónico HC-SR04

1

6

Panel LED Keyestudio 8*16

1

7

Módulo LED amarillo

1

2

8

Sensor de llama

2

1

9

Módulo motor 130

1

5

10

Fotorresistencia

2

4

11

Placa acrílica para panel LED 8*16

1

4

12

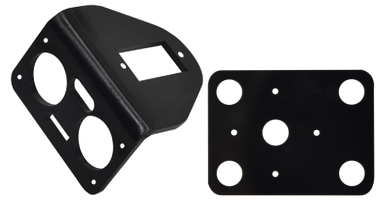

Placa acrílica superior

1

13

Placa acrílica

1


14

Control remoto

1

11

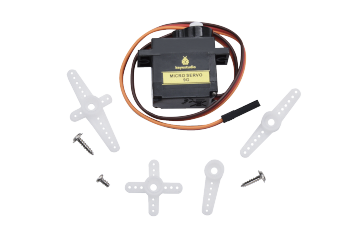

15

Servo

1

image-20260610134952103

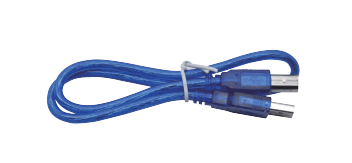

16

Cable USB

1

image-20260610135025809

17

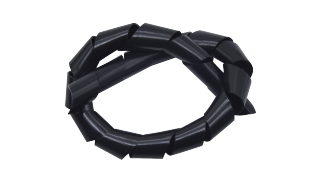

Tubo de enrollado

1

image-20260610135055396

18

Destornillador 3.0*40MM

1

19

Bridas 3*100MM

5

20

Llave tipo L M2.5

1

image-20260610135131871

21

Llave tipo L M3

1

image-20260610135152012

22

Llave tipo L M1.5

1

image-20260610135209244

23

Cartón

1

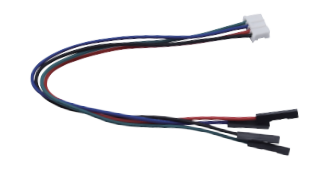

24

Cable Dupont 4P M-F PH2.0mm a 2.54

1

image-20260610135244231

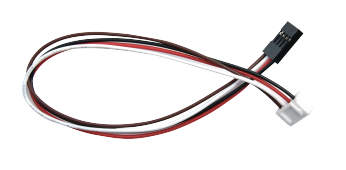

25

Cable Dupont 4P HX-2.54

1

image-20260610135308461

26

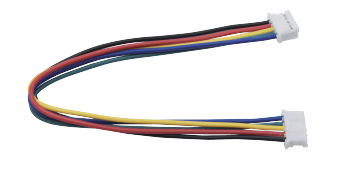

Cable Dupont 5P JST-PH2.0MM

1

image-20260610135335802

27

Cable Dupont 3P-3P XH2.54 a 2.54

1

9

28

Cable Dupont 3P-3P XH2.54 a PH2.0

2

10-1

29

Cable Dupont 4P-3P XH2.54 a PH2.0

2

11

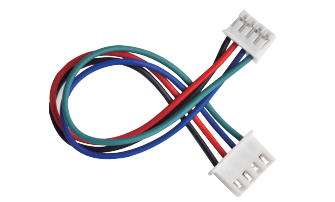

30

Cable Dupont 4P XH2.54 a PH2.0

1

image-20260610135549039

31

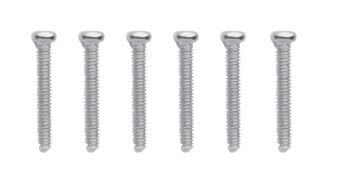

Tornillos de cabeza redonda M1.4*8MM

6

image-20260610135833573

32

Tuercas M1.4

6

image-20260610135858395

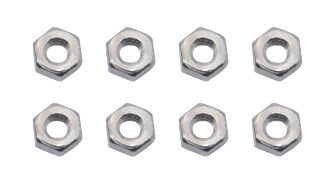

33

Tuercas M2

8

image-20260610135917083

34

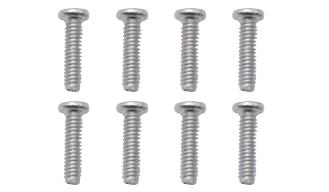

Tornillos de cabeza redonda M2*8MM

8

image-20260610135938981

35

Tornillos de cabeza redonda M1.2*5MM

6

image-20260610140002084

36

Tornillos de cabeza redonda M3*6MM

18

image-20260610140022308

37

Tornillos de cabeza plana M3*10MM

3

image-20260610140045542

38

Tuercas M3

3

image-20260610140117820

39

Pilar de cobre de doble paso M3*10MM

4

image-20260610140133733

40

Pilar de cobre de doble paso M3*45MM

4

image-20260610140222831

41

Pasador de eje técnico con estrías de fricción

11

image-20260610140300817

42

Buje técnico 4265c

11

image-20260610140321012

43

Puente jumper azul

4

image-20260610140340732

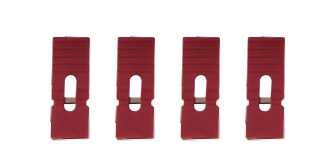

44

Puente jumper rojo

4

image-20260610140359700

45

Llave de extremo abierto simple

1

image-20260610140437496

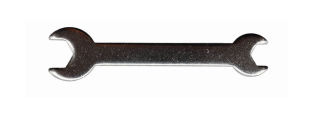

46

Llave de extremo abierto doble

1

image-20260610140514692

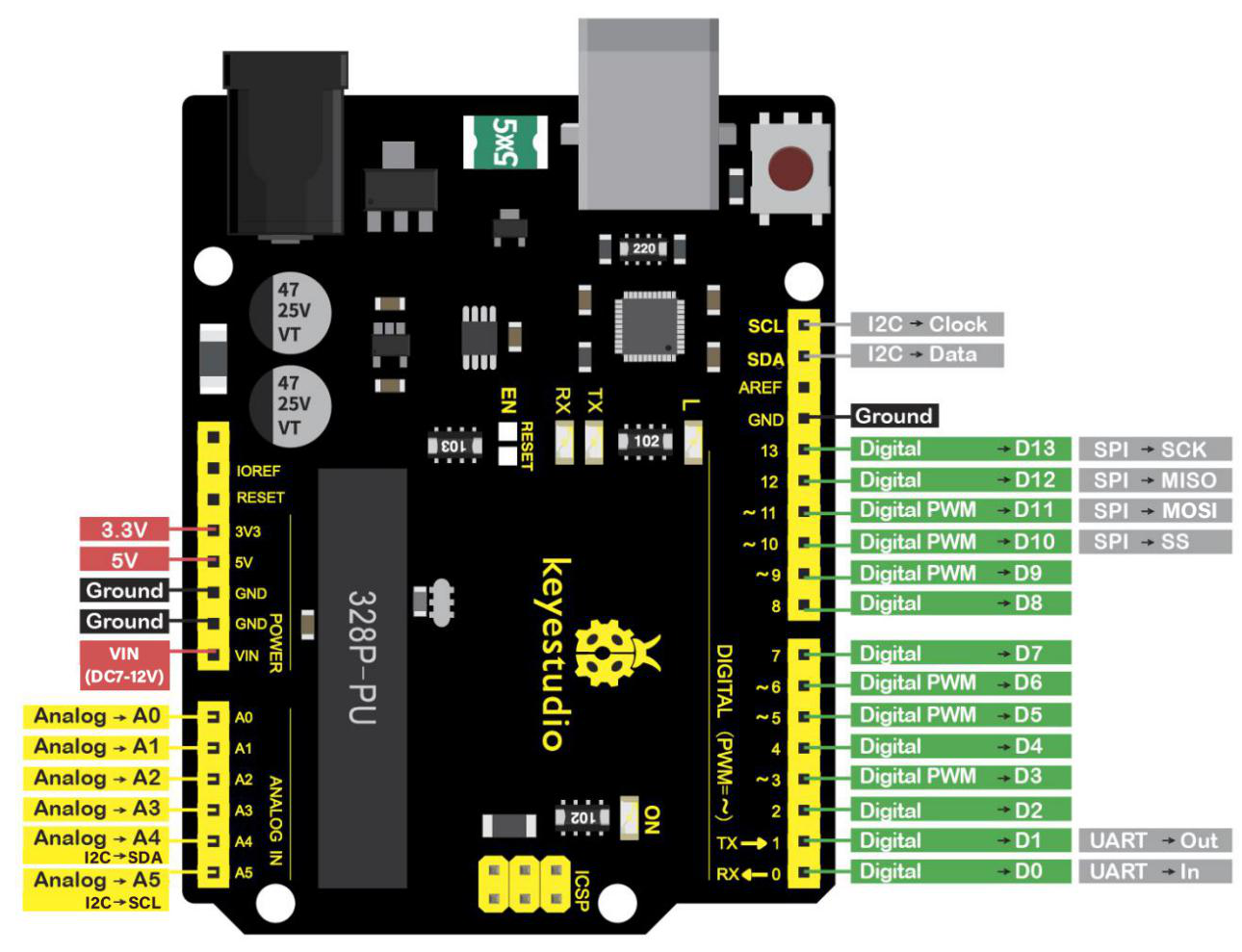

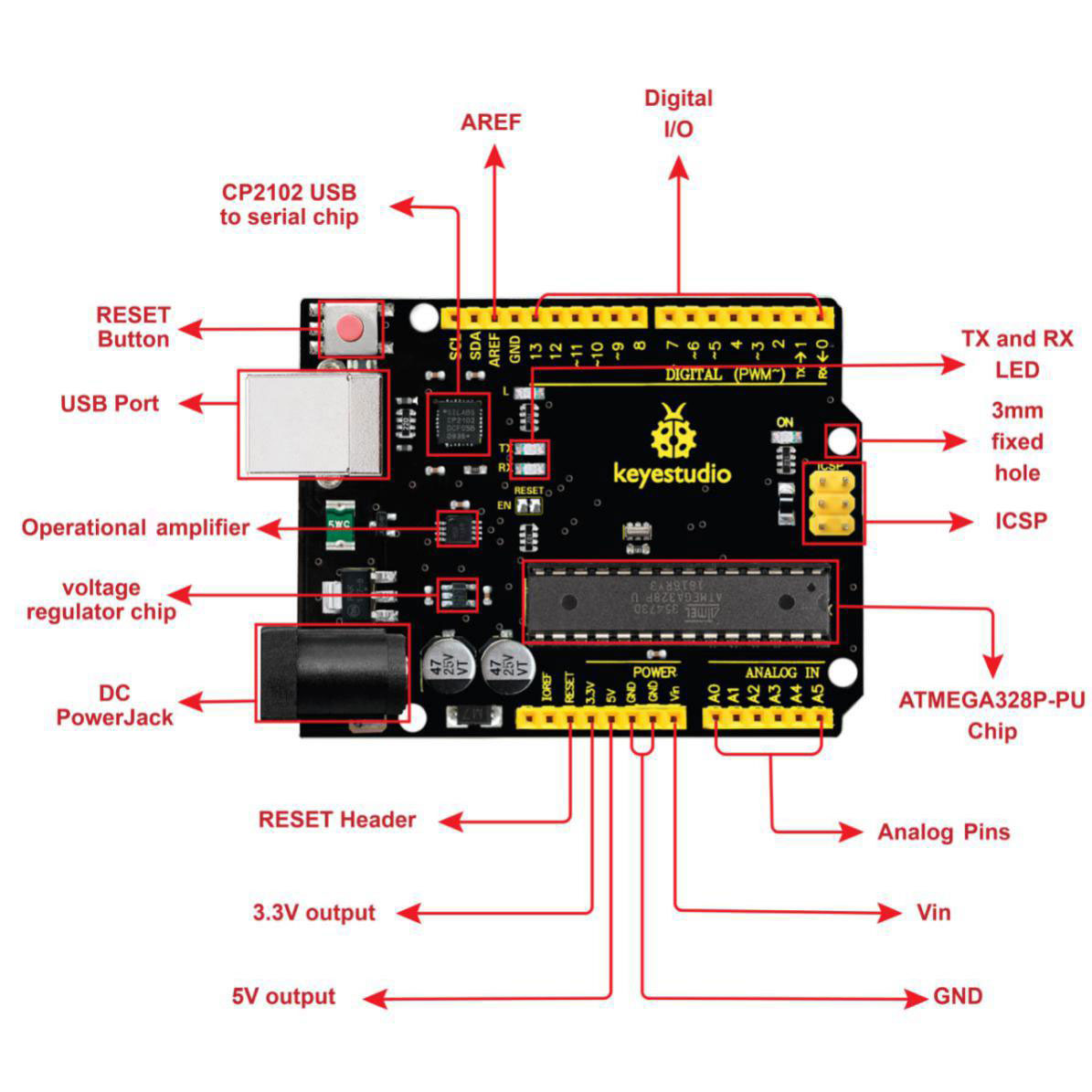

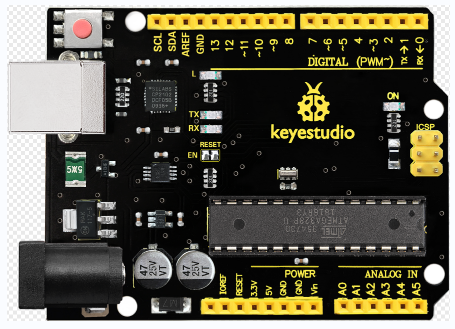

1.5 Placa de desarrollo Keyestudio V4.0

Debe saber que la placa de desarrollo Keyestudio V4.0 es el núcleo de este coche inteligente.

La placa de desarrollo Keyestudio V4.0 está basada en el microcontrolador ATmega328P, y utiliza un chip CP2102 como convertidor UART a USB.

Tiene 14 pines de entrada/salida digital (de los cuales 6 pueden usarse como salidas PWM), 6 entradas analógicas, un cristal de cuarzo de 16 MHz, una conexión USB, un conector de alimentación, 2 cabezales ICSP y un botón de reinicio.

Podemos alimentarla con un cable USB, el conector de alimentación DC externo (DC 7-12V) o los conectores hembra Vin/ GND (DC 7-12V).

Microcontrolador

ATmega328P-PU

Voltaje de operación

5V

Voltaje de entrada (recomendado)

DC7-12V

Pines de E/S digital

14 (D0-D13) (de los cuales 6 proporcionan salida PWM)

Pines de E/S digital PWM

6 (D3, D5, D6, D9, D10, D11)

Pines de entrada analógica

6 (A0-A5)

Corriente DC por pin de E/S

20 mA

Corriente DC para pin 3.3V

50 mA

Memoria Flash

32 KB (ATmega328P-PU) de los cuales 0.5 KB son usados por el bootloader

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Velocidad de reloj

16 MHz

LED_BUILTIN

D13
