2. Instalación del Producto

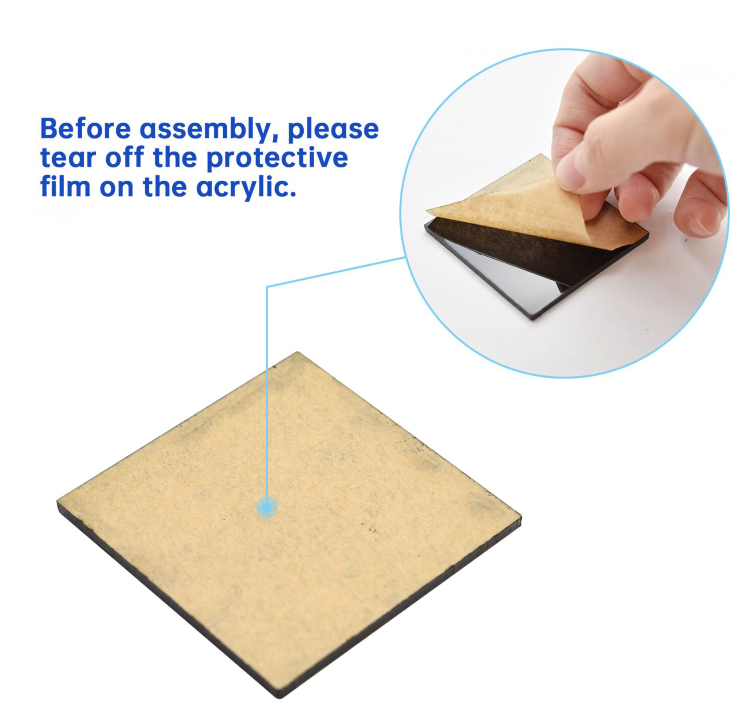

Precaución: Establezca el ángulo inicial del servo y retire las películas delgadas de las placas antes de instalar este robot.

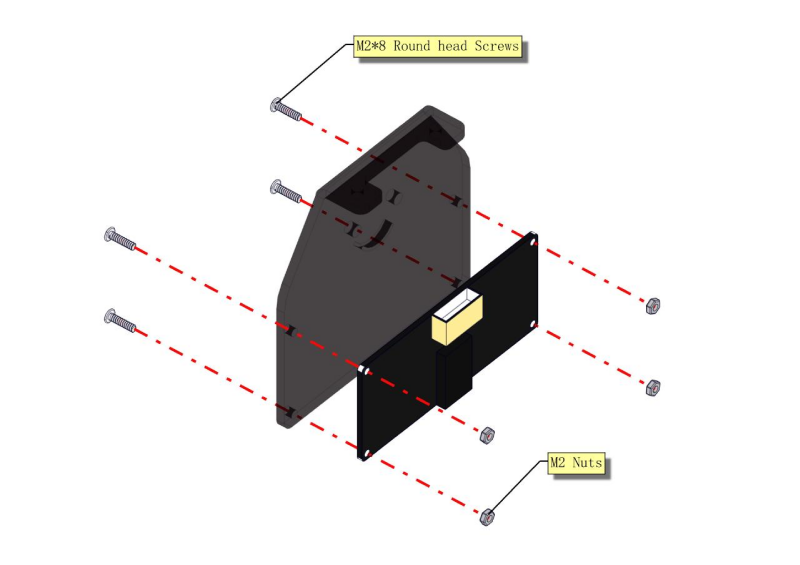

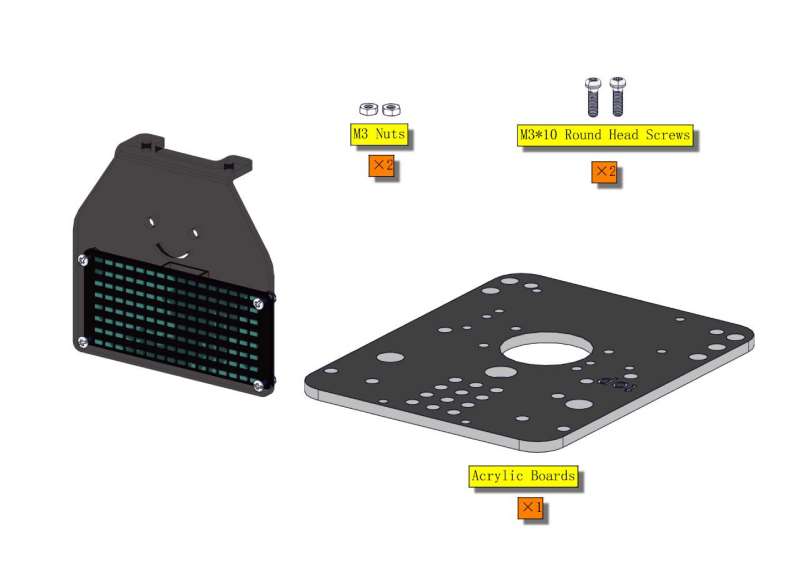

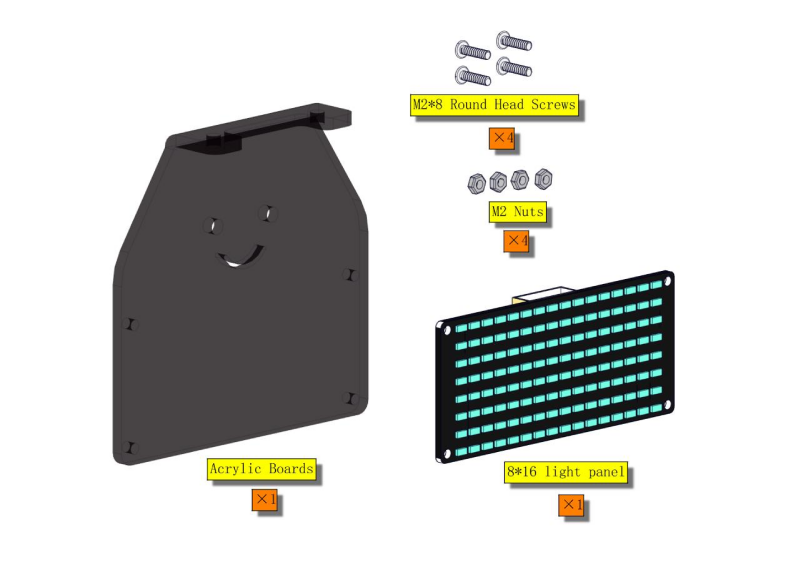

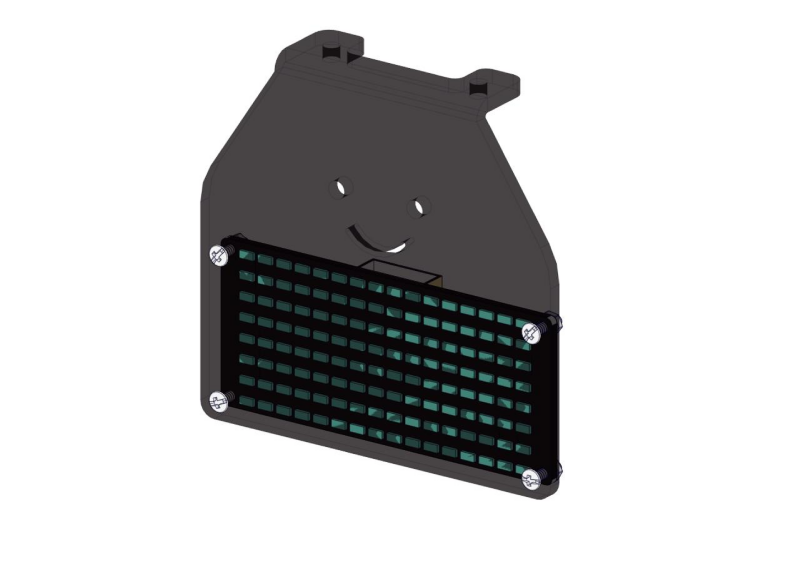

Paso 1

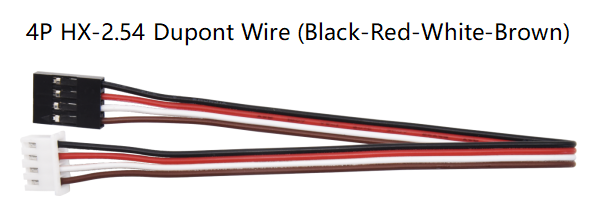

Por favor, realice el cableado primero.

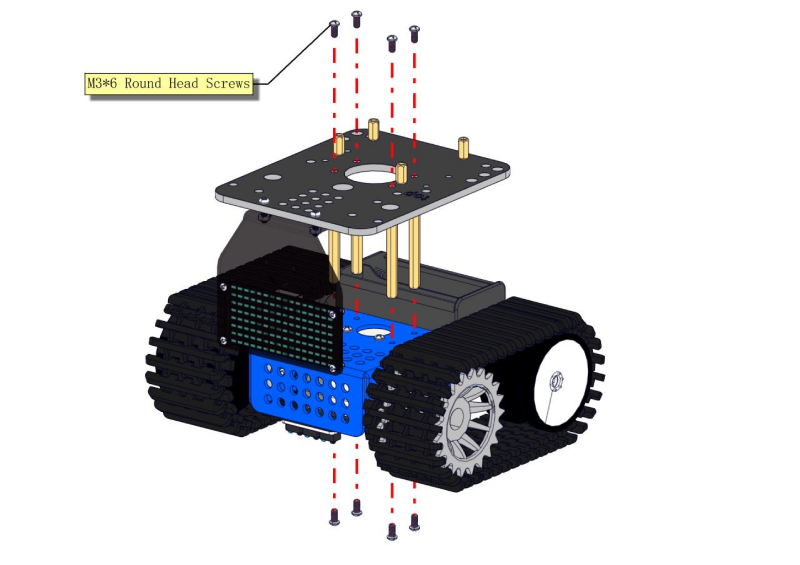

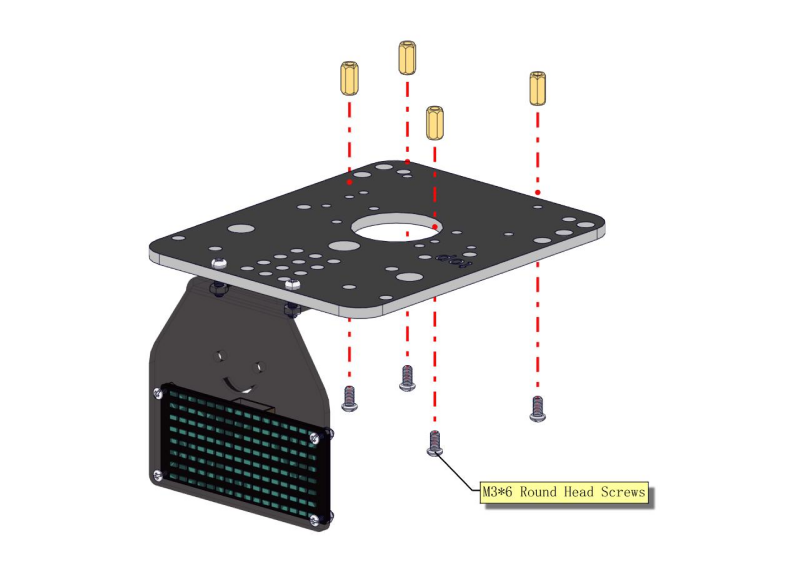

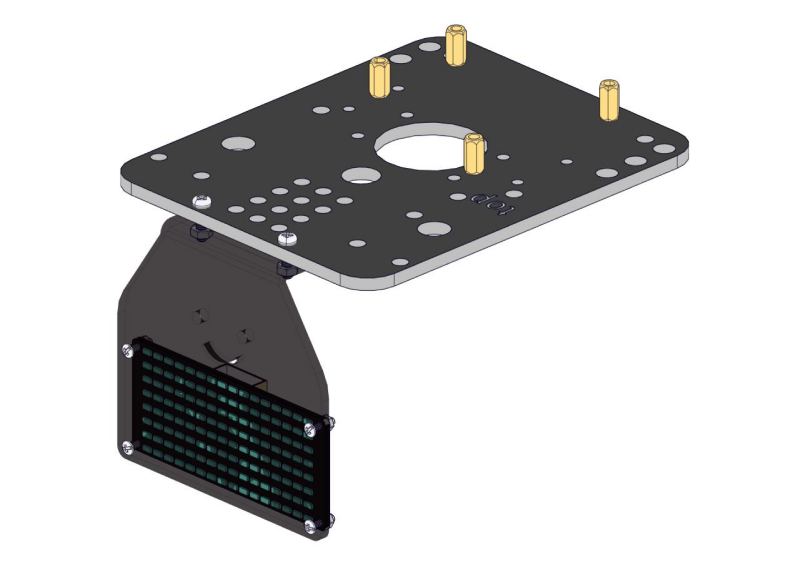

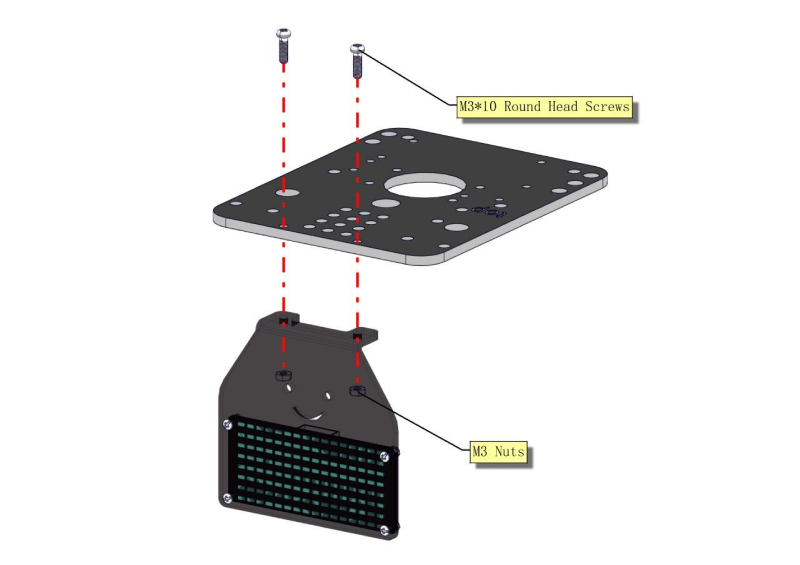

Paso 2

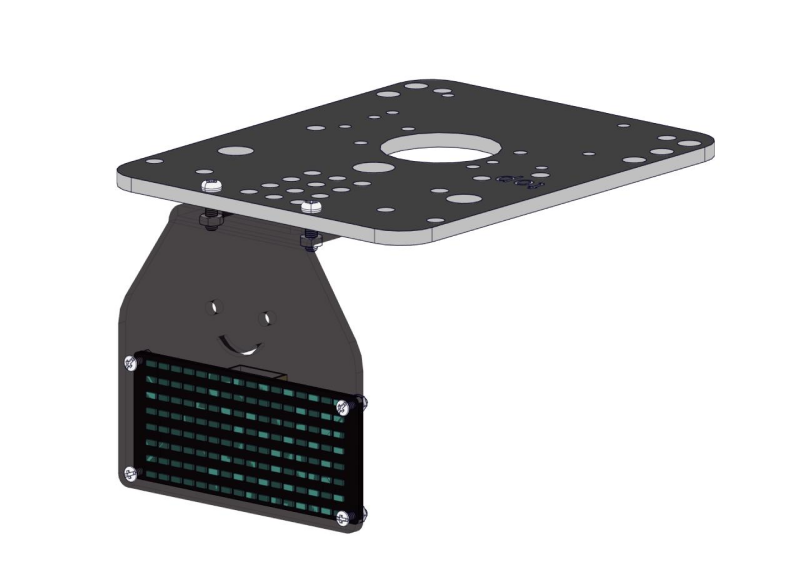

Paso 3

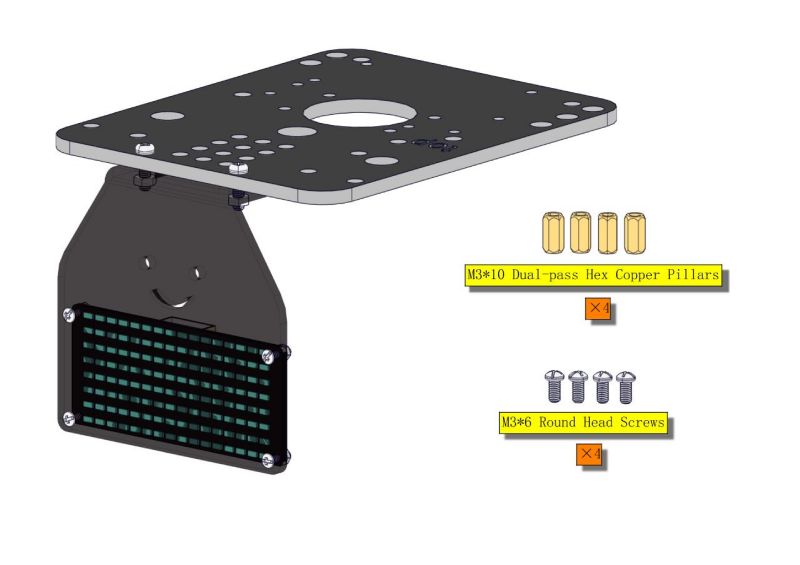

Paso 4

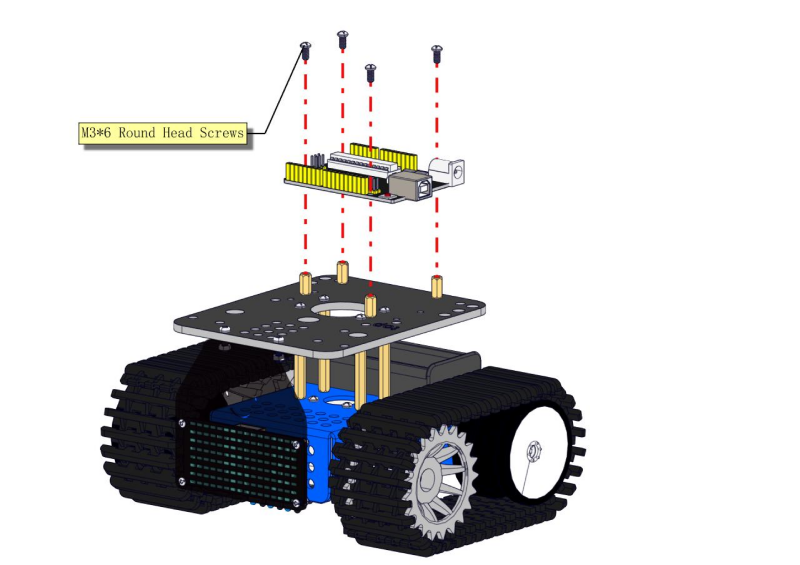

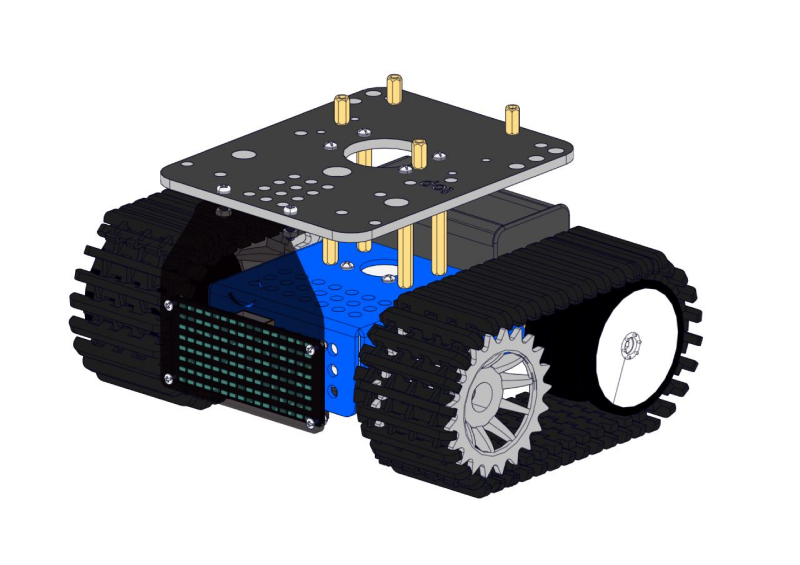

Paso 5

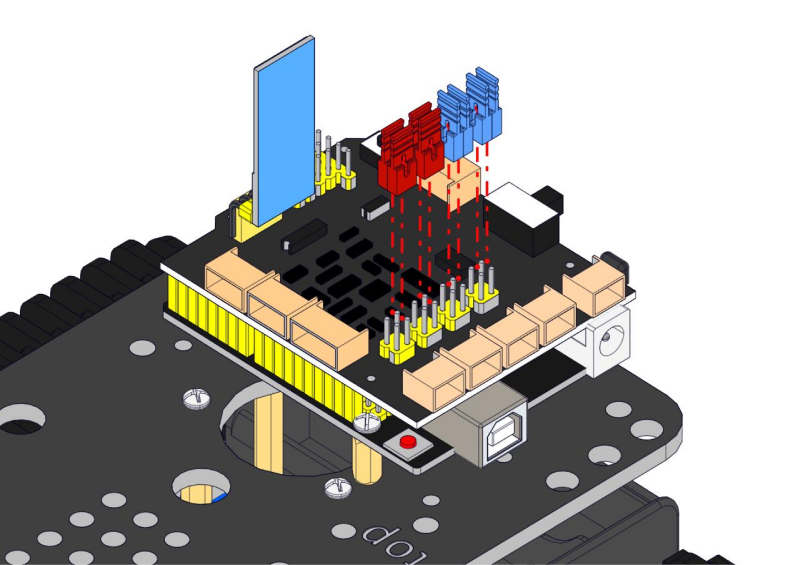

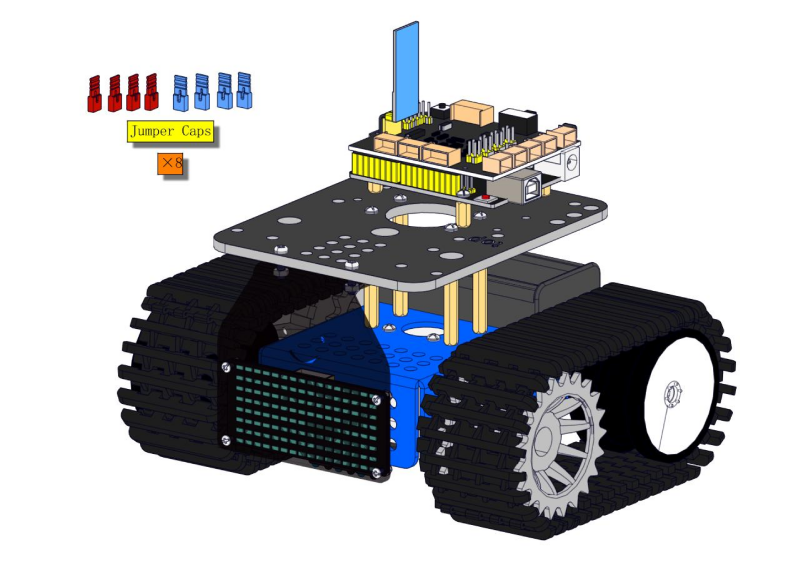

Observe la dirección de los puentes (jumper caps).

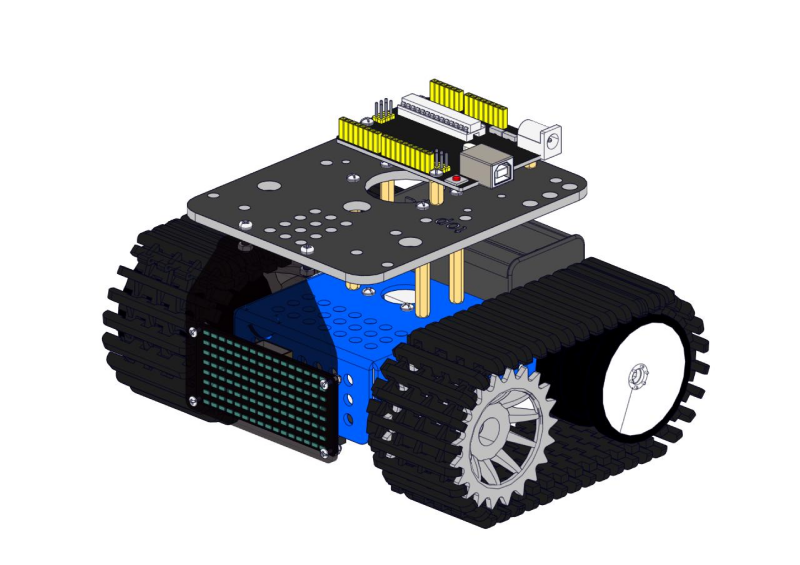

Paso 6

Paso 7

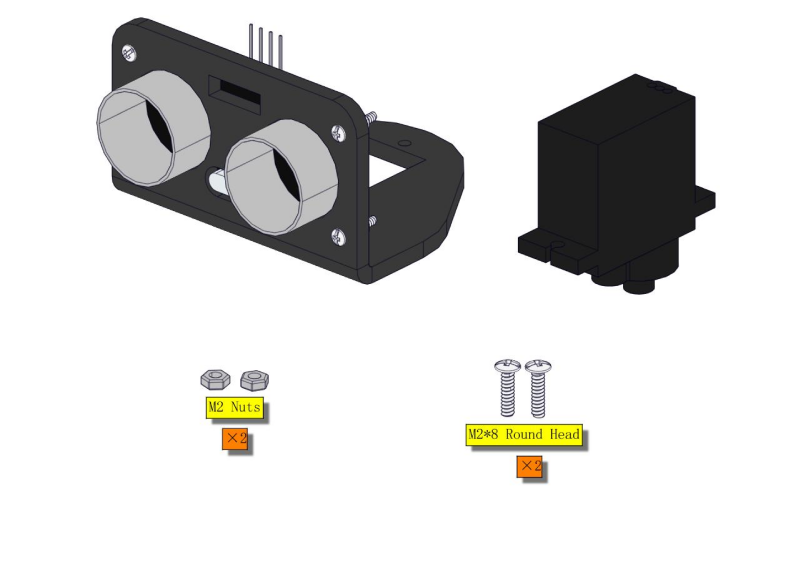

Paso 8

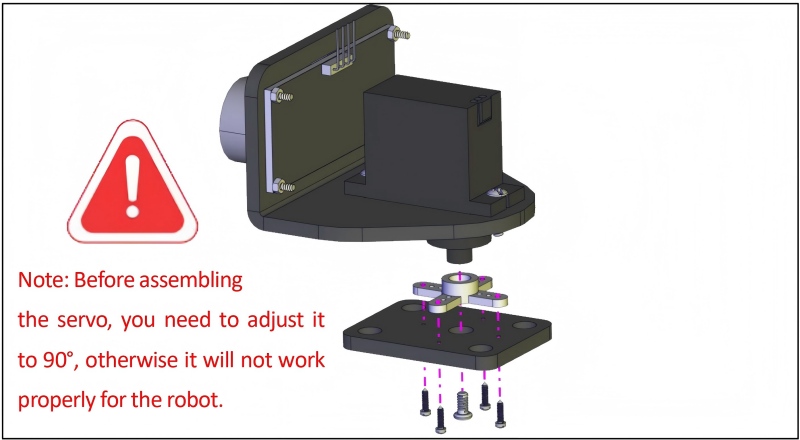

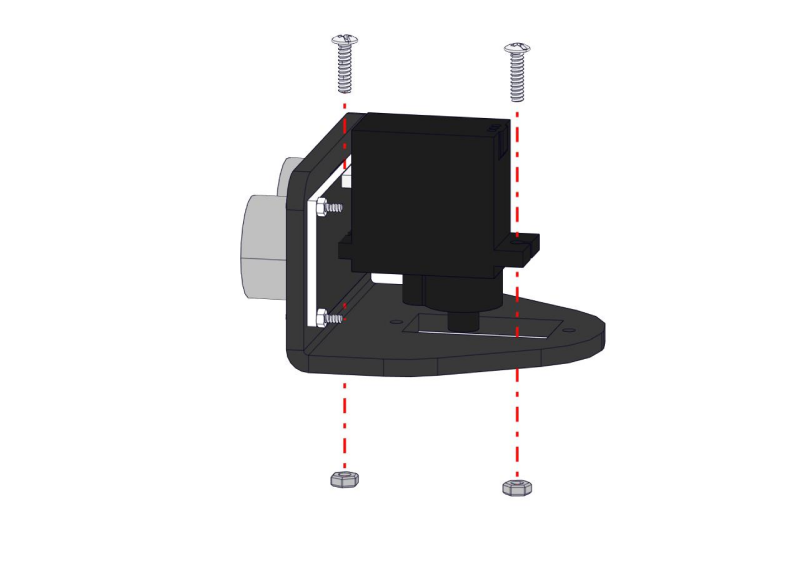

（Es necesario ajustar el ángulo del servo）

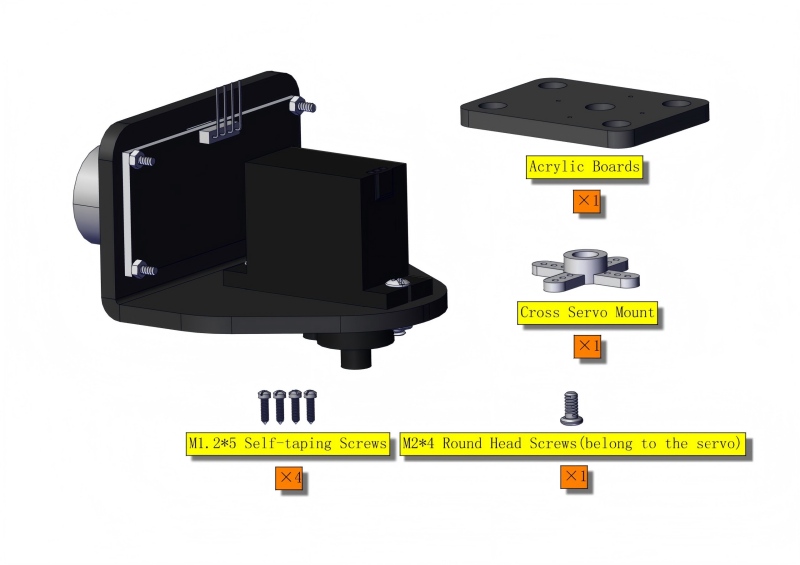

Establezca el ángulo del servo en 90°

Para ajustar el código del servo, selecciónelo según el curso.

1.Arduino: Descargue el archivo de código: Arduino

2.Kidsblock: Descargue el archivo de código: Kidsblock

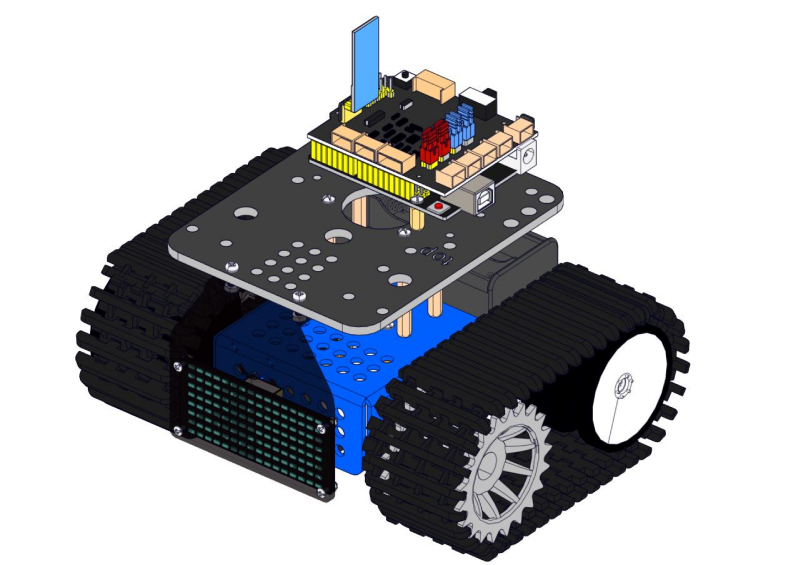

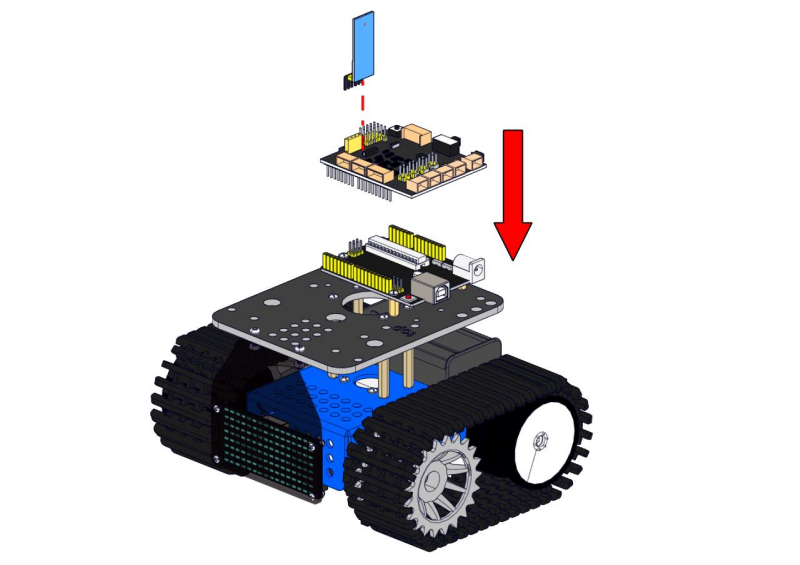

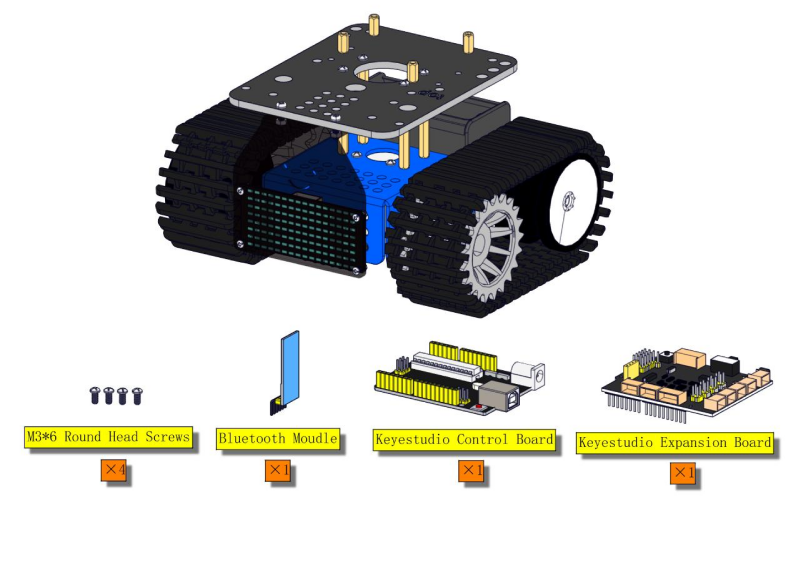

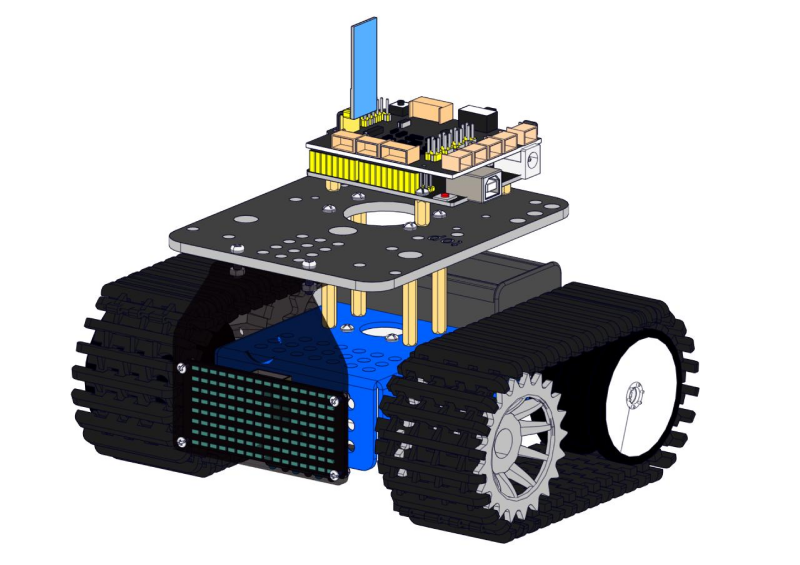

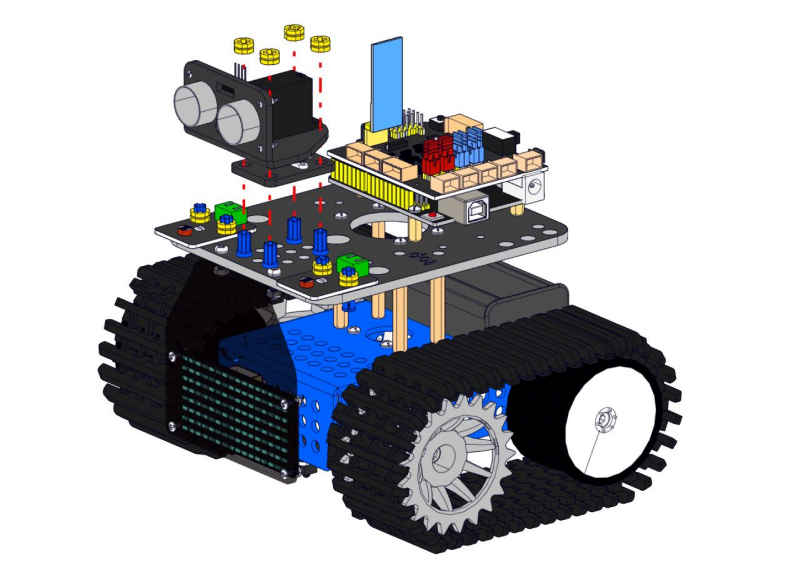

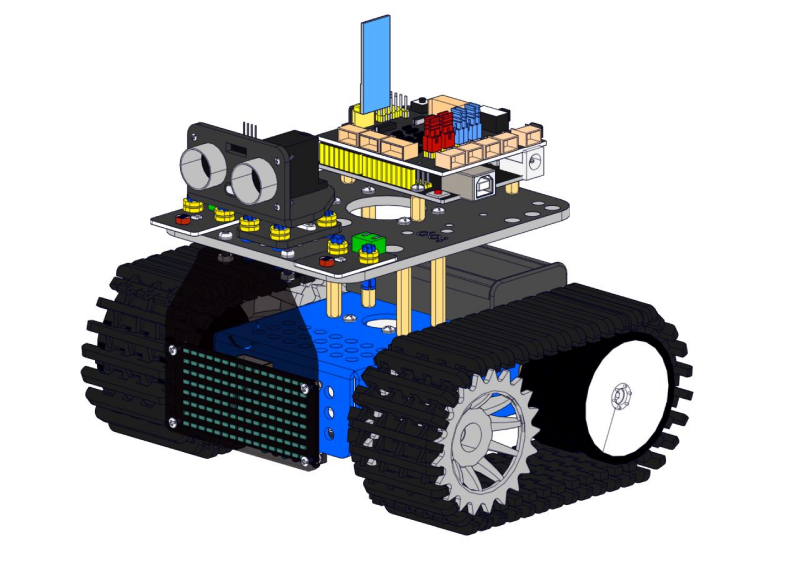

Después de inicializar el ángulo del servo, instale el módulo Bluetooth.

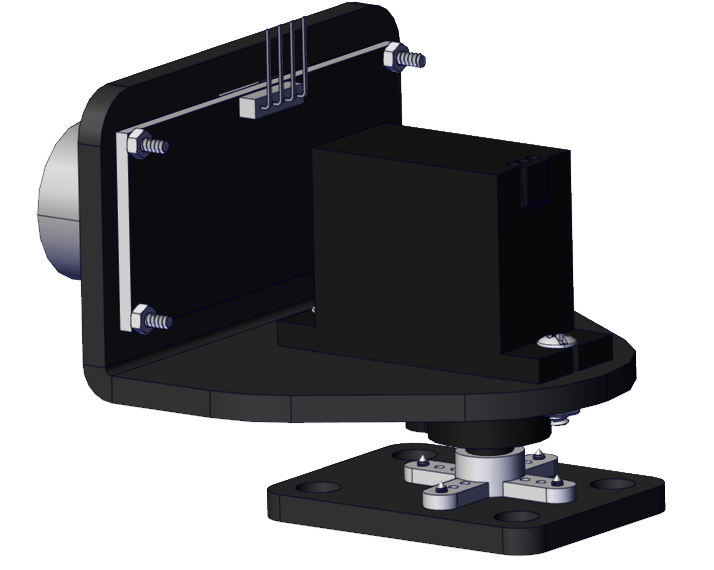

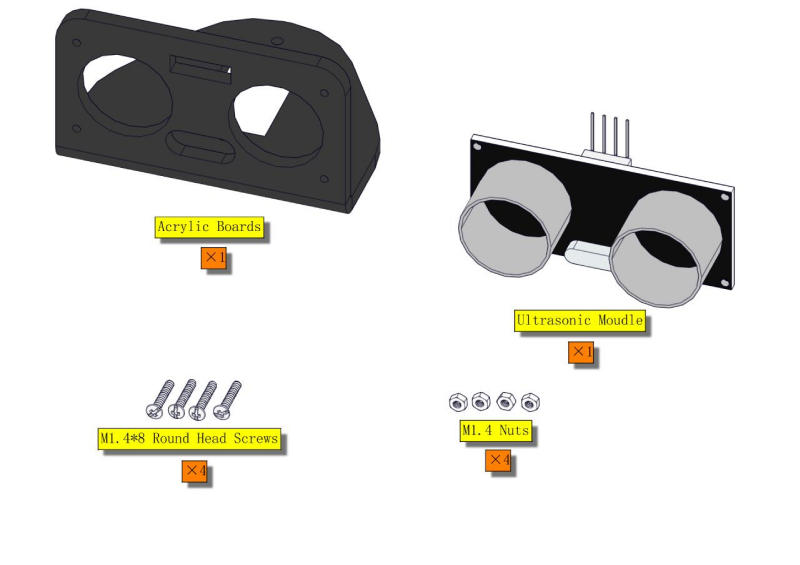

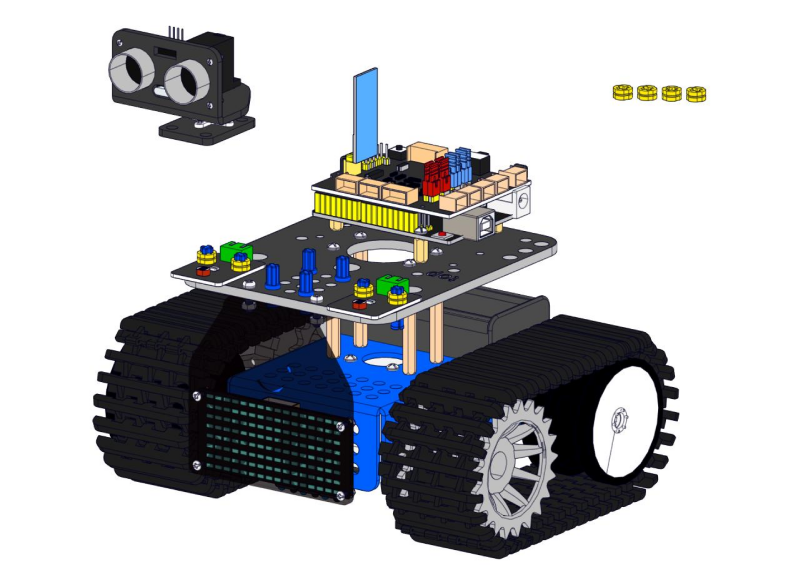

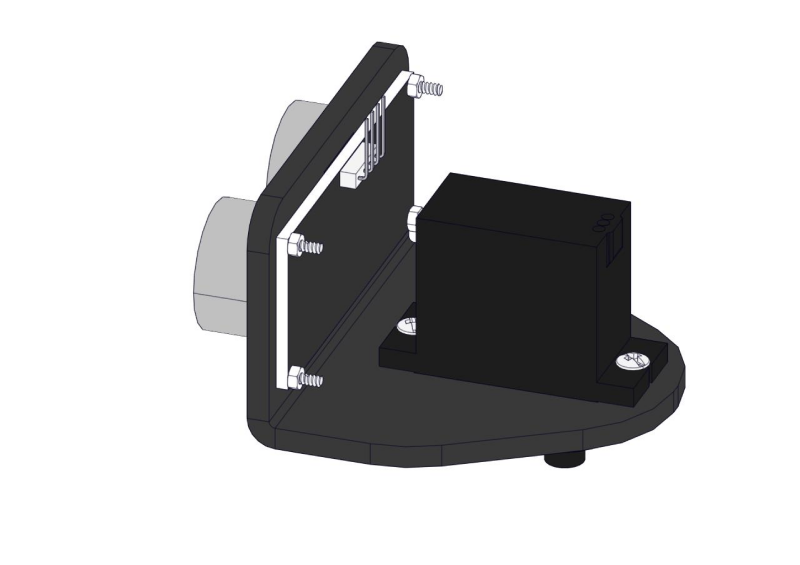

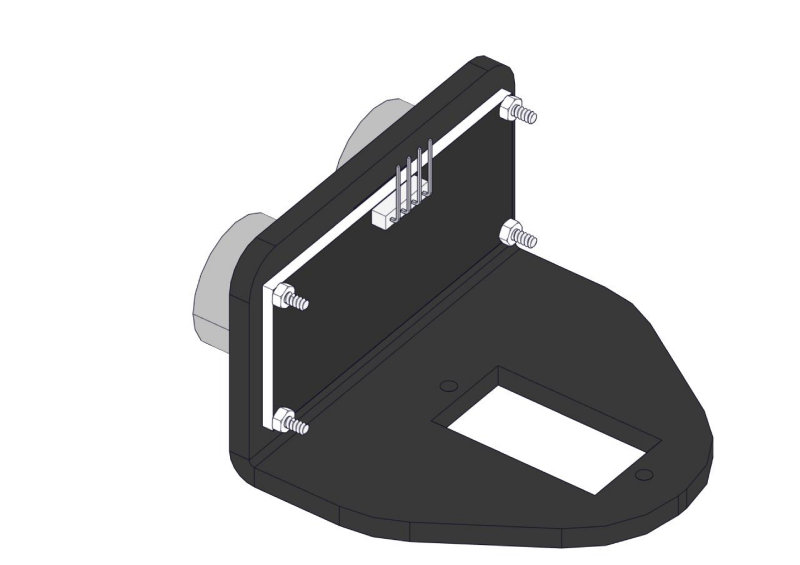

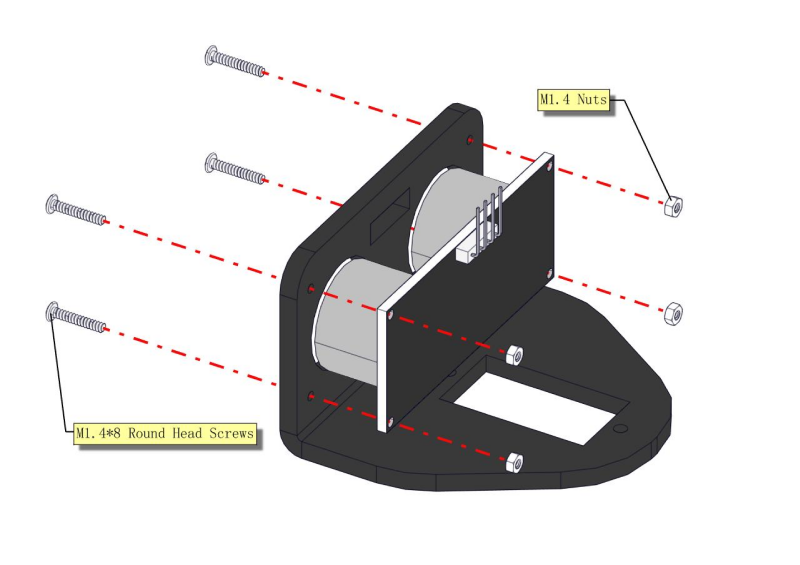

Mantenga el sensor ultrasónico paralelo a la placa.

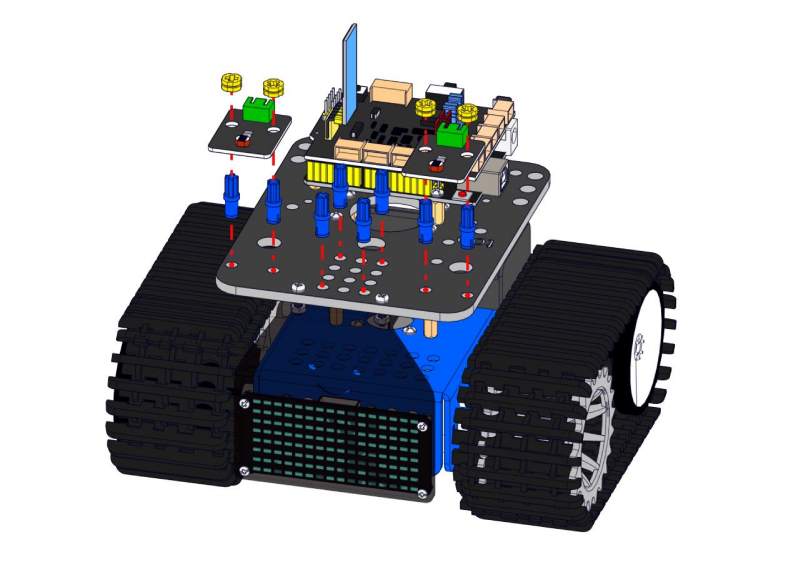

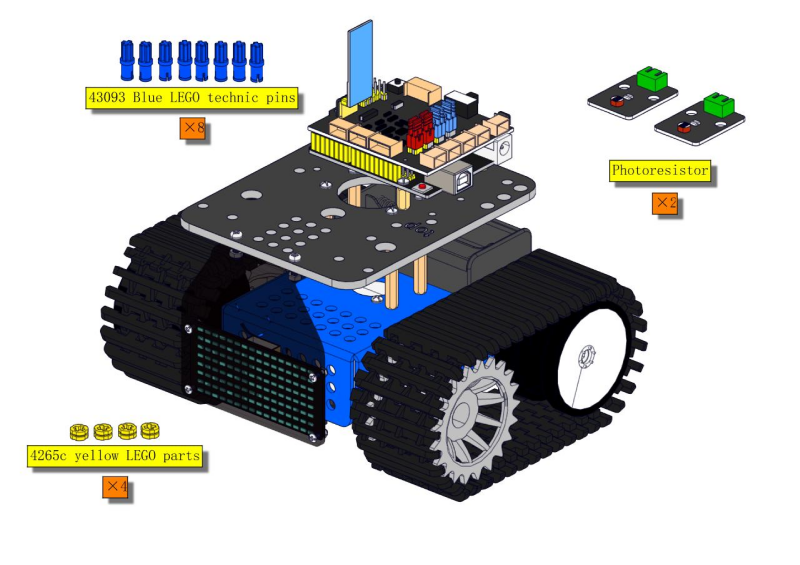

Paso 9

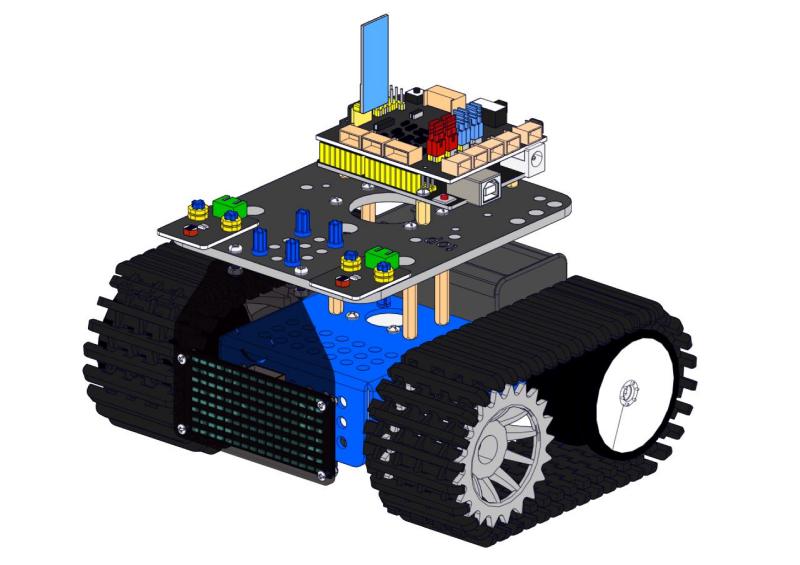

Paso 10

Cableado

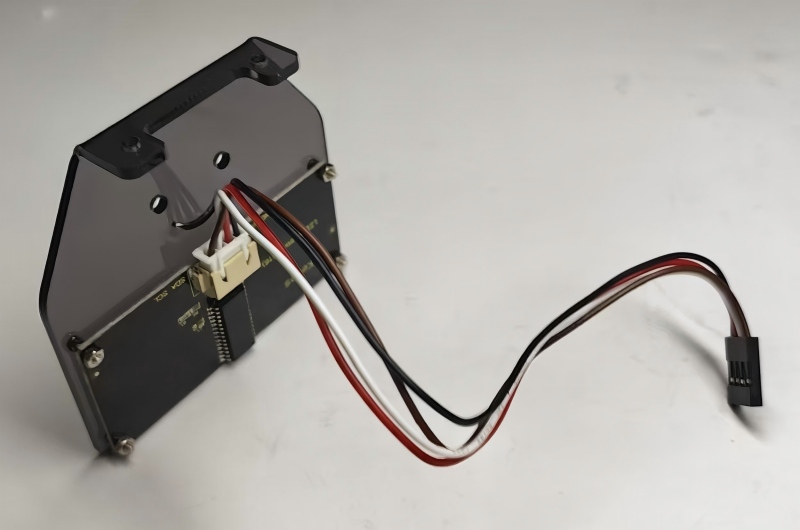

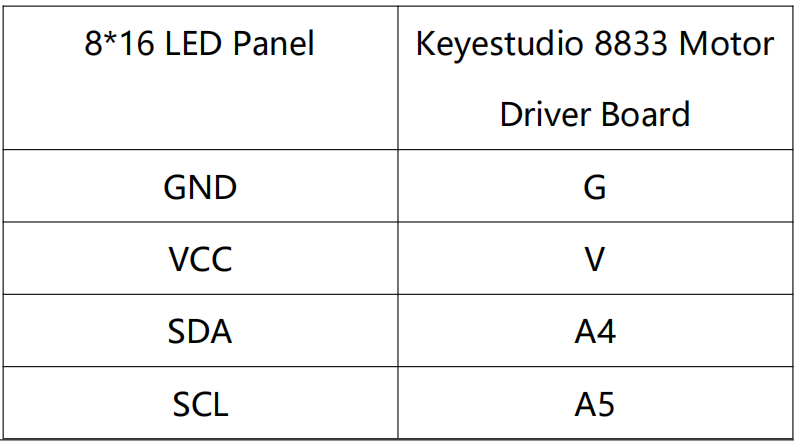

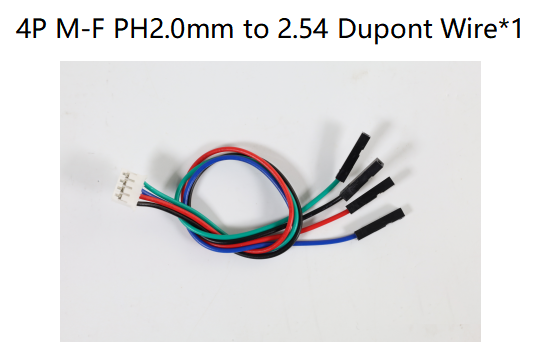

Para el panel LED 8*16, conecte los cables a A4 y A5.

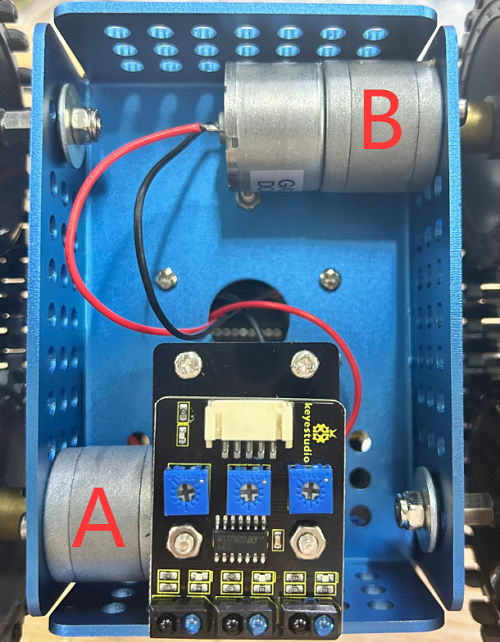

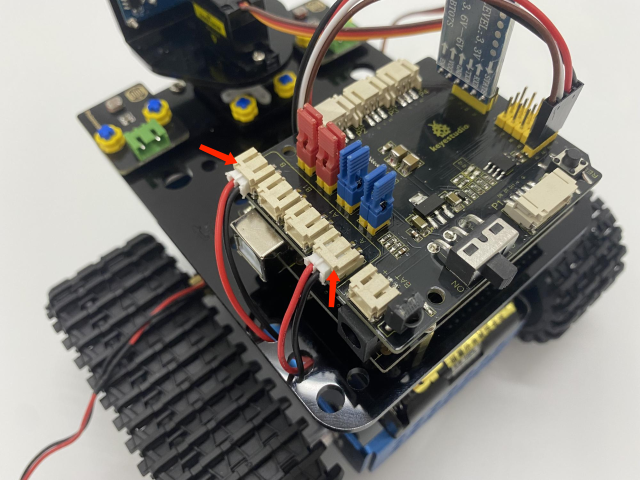

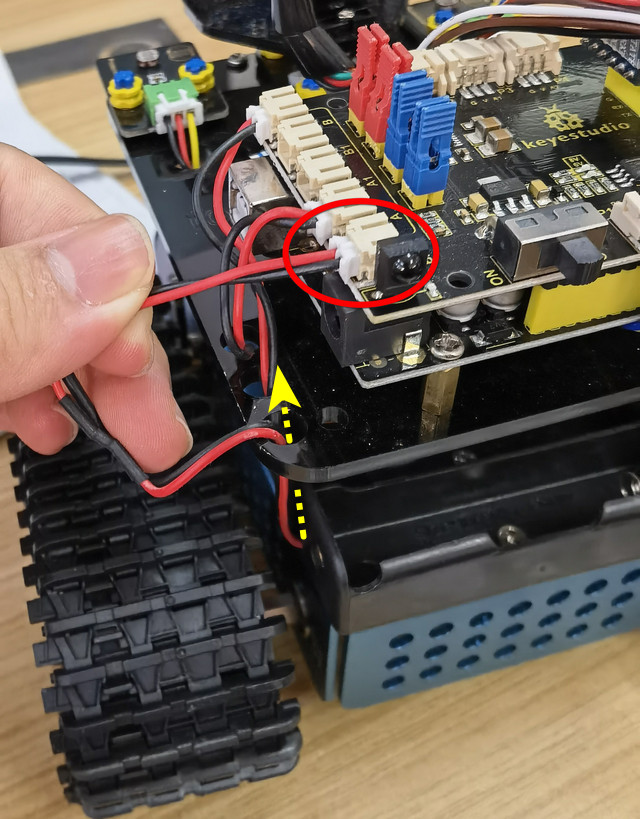

Conecte el motor A al puerto A y el motor B al puerto B.

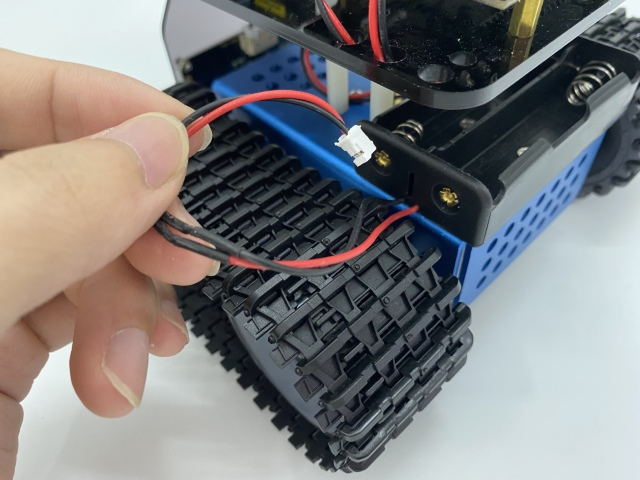

Conecte el cable de alimentación.

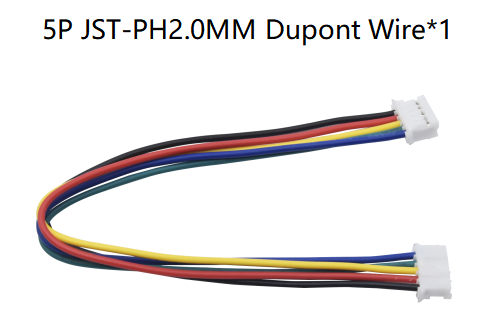

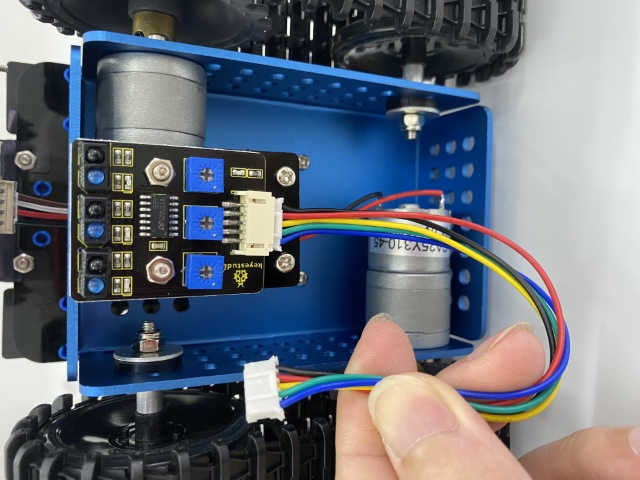

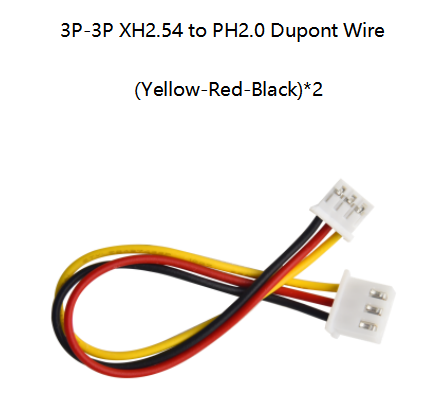

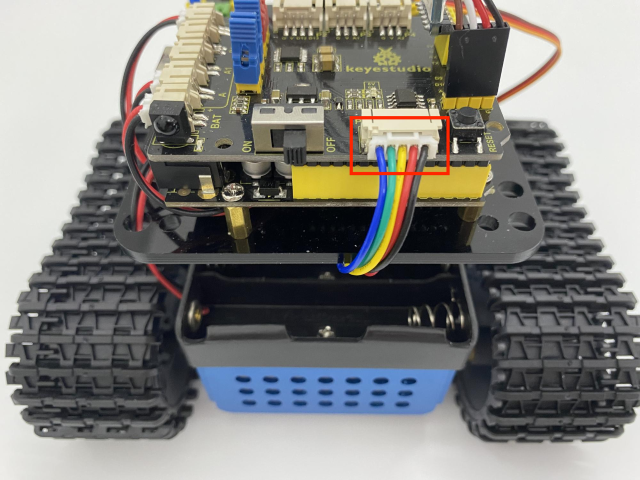

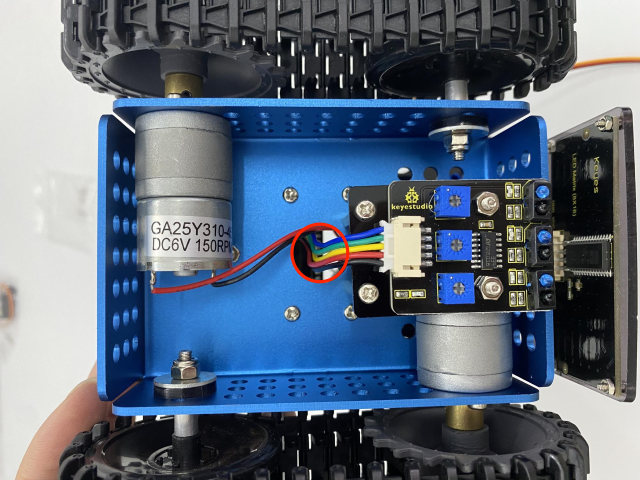

Sensor de seguimiento de línea (ver la imagen)

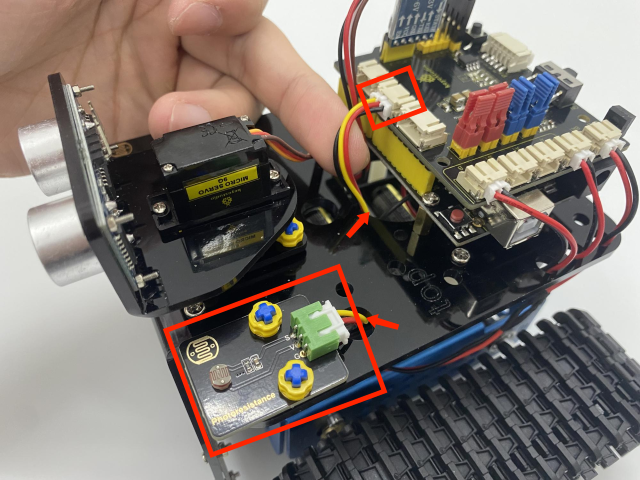

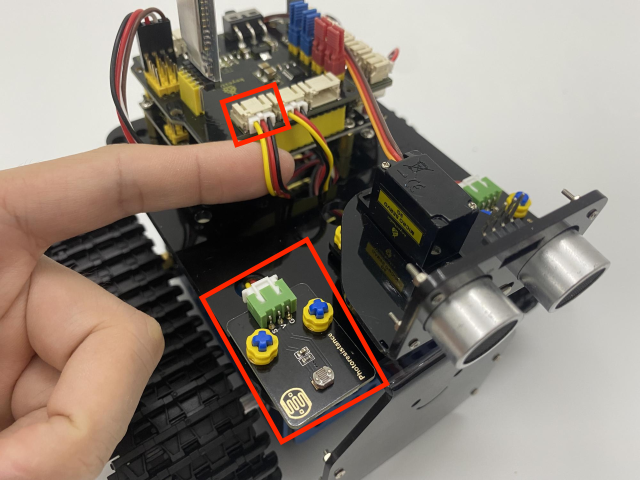

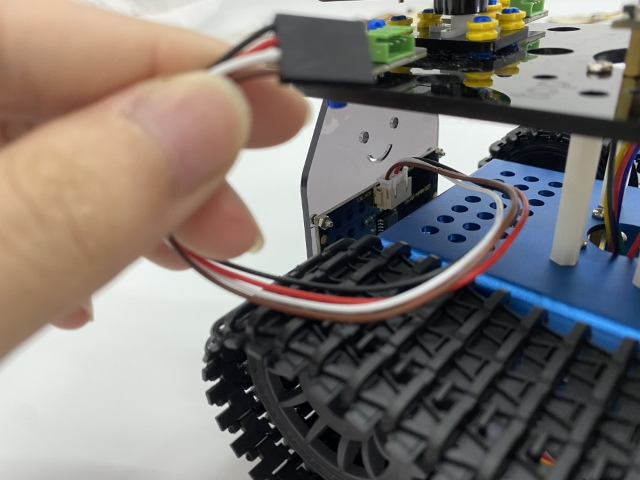

Cablee las fotorresistencias

Fotorresistencia	Keyestudio 8833 Board
G	G
V	V
s	A1

Fotorresistencia	Keyestudio 8833 Board
G	G
V	V
S	V2

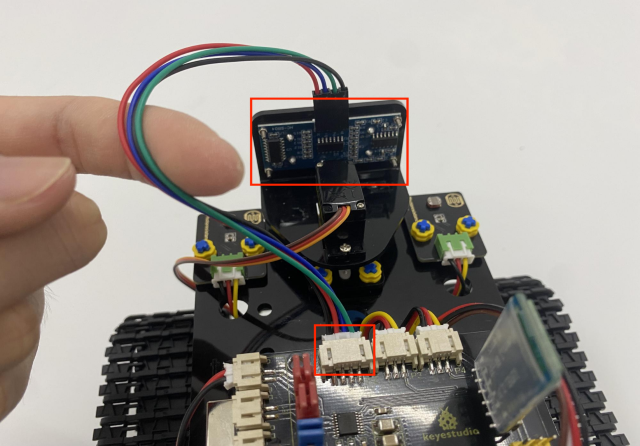

Cablee el sensor ultrasónico.

Sensor Ultrasónico	Keyestudio 8833 Board
Vcc	V
Trig	D12
Echo	D13
Gnd	G

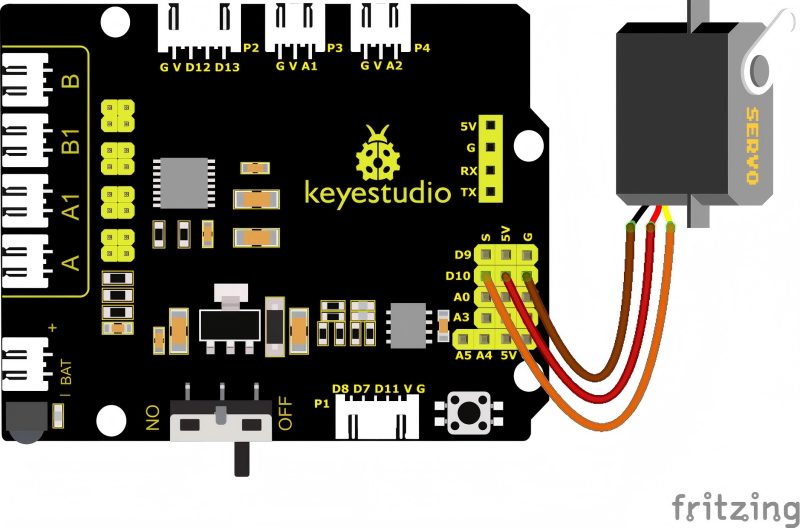

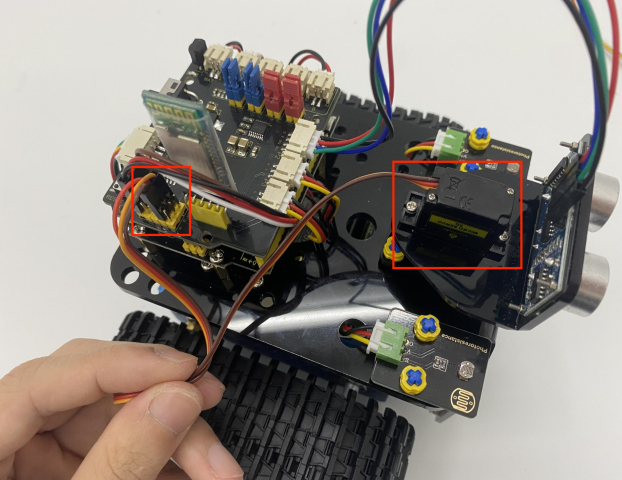

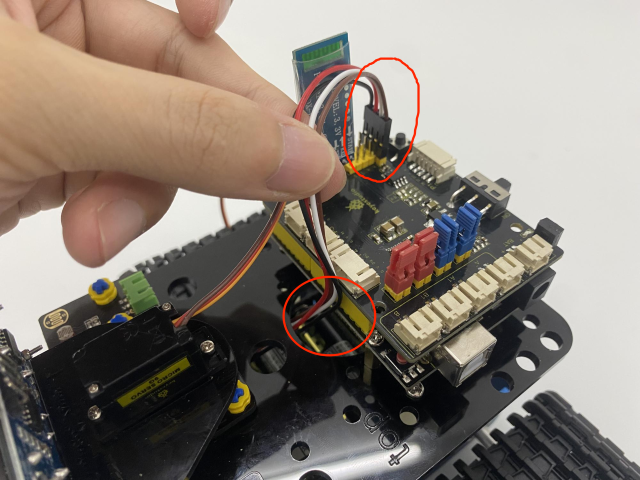

Cablee el servo (D10)

Servo	Keyestudio 8833 Board
Marrón	G
Rojo	V(5V)
Naranja	D10

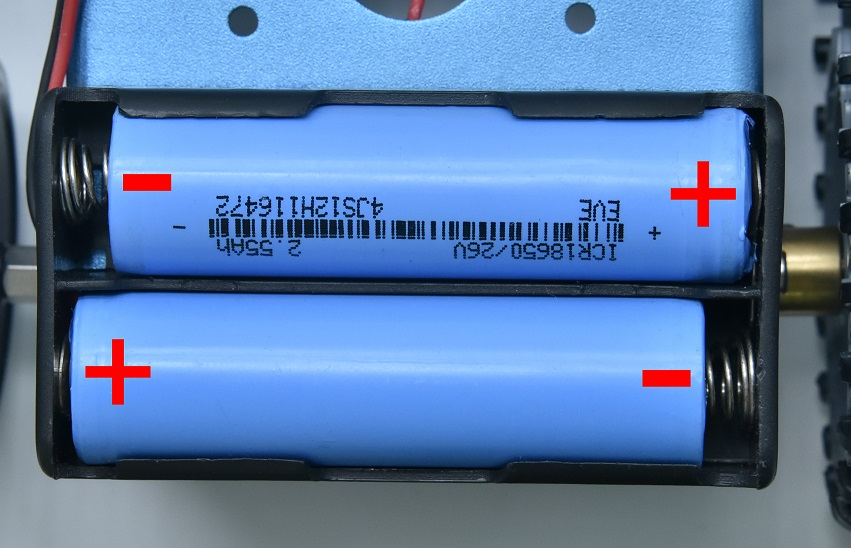

Utilizamos una batería de litio modelo 18650 con polo positivo en punta, cuya potencia y capacidad no son requisitos estrictos.
