2. Installation du Produit

Attention : Réglez l’angle initial du servo et retirez les films protecteurs des cartes avant d’installer ce robot.

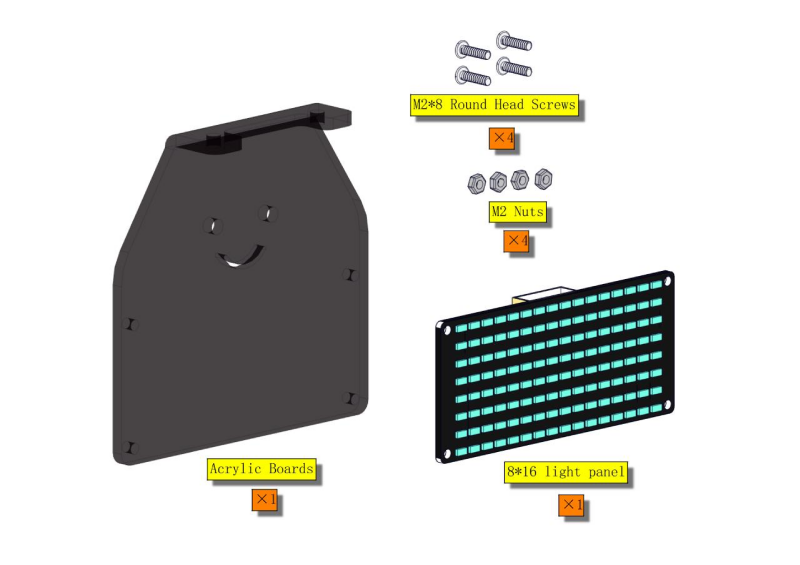

Étape 1

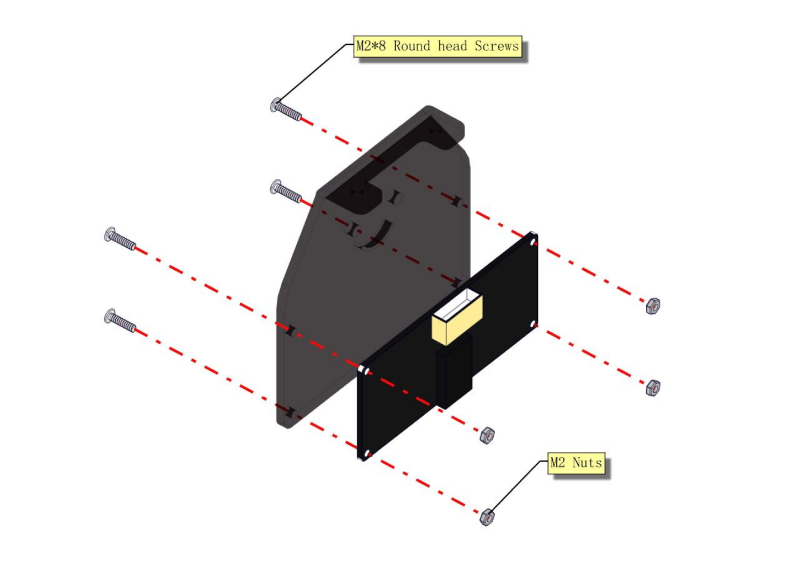

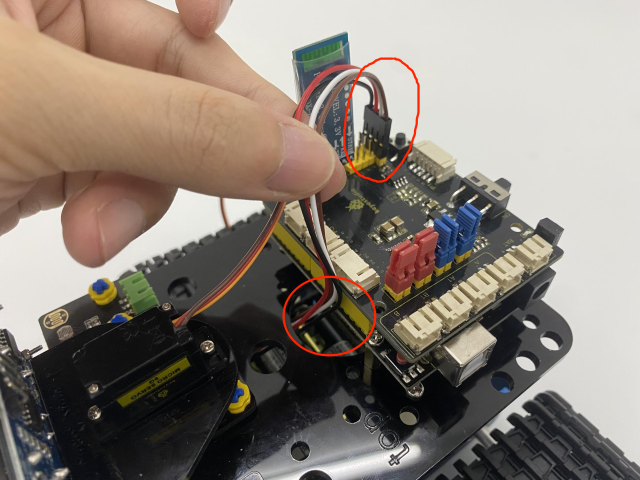

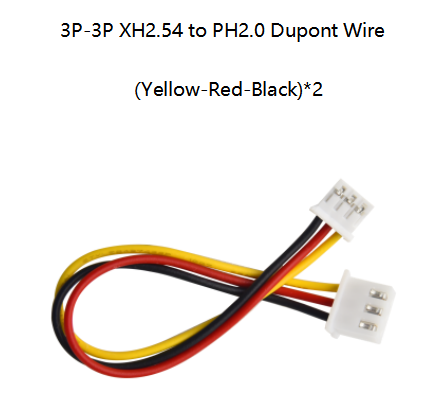

Veuillez d’abord effectuer le câblage.

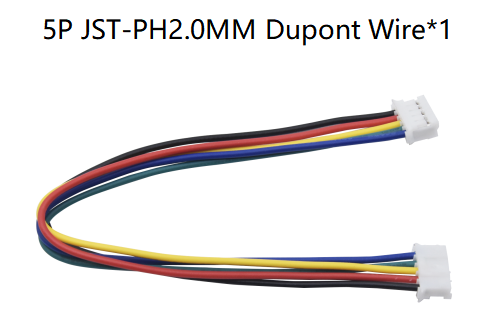

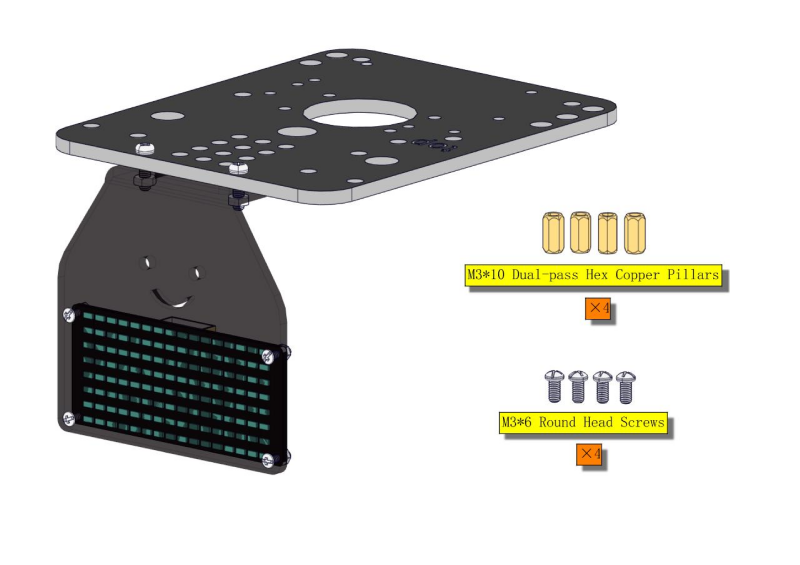

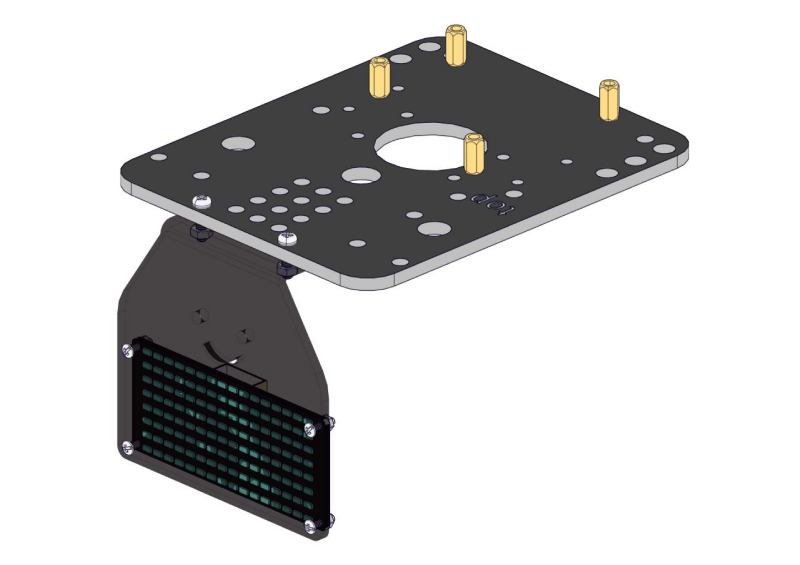

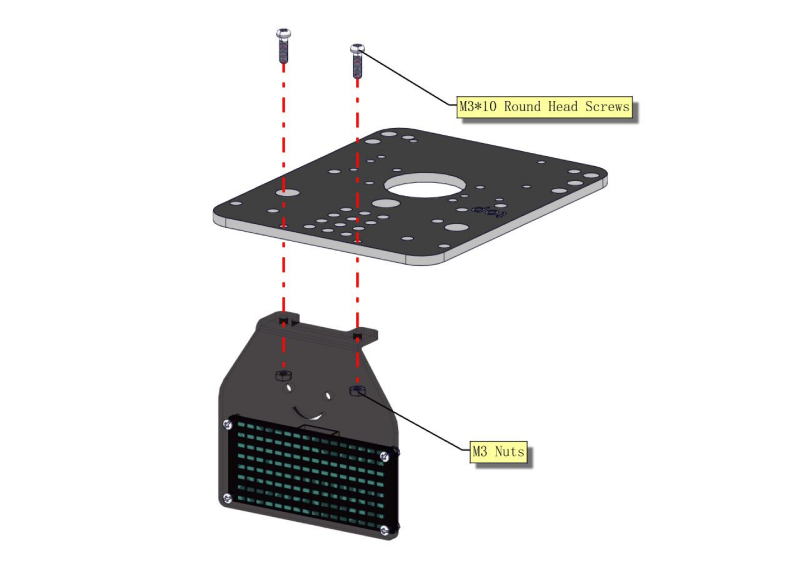

Étape 2

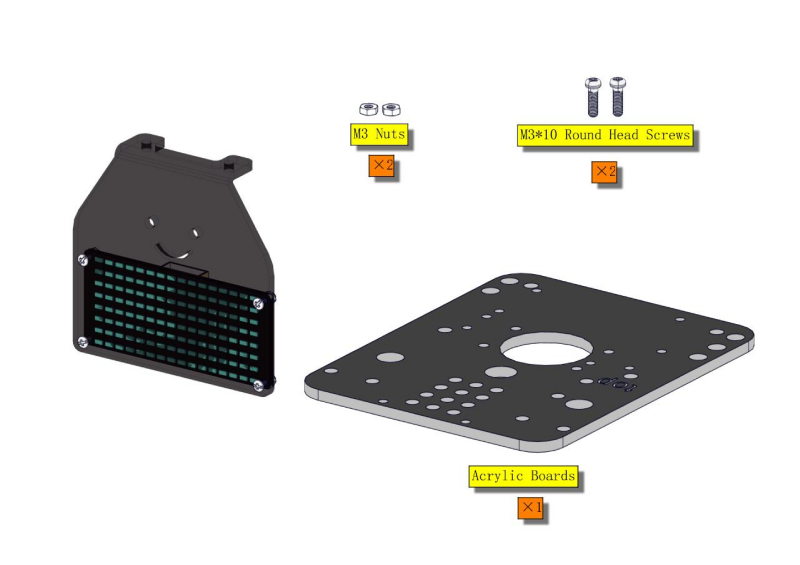

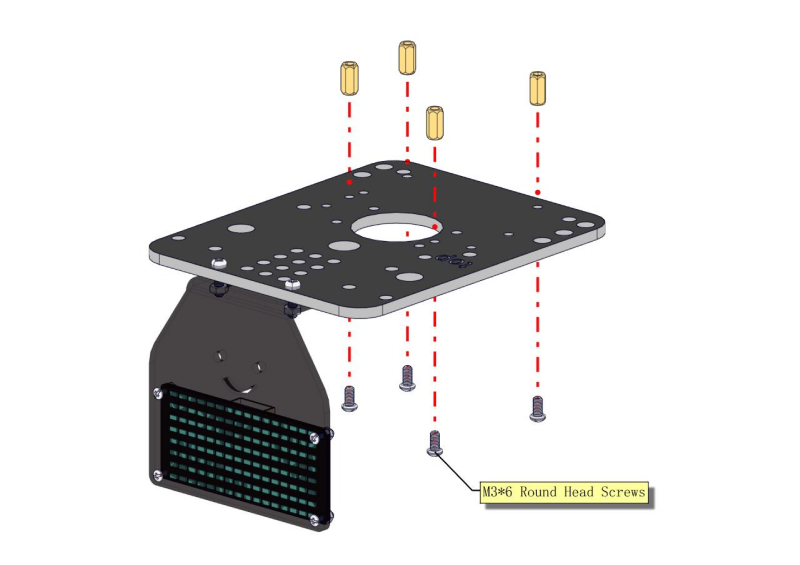

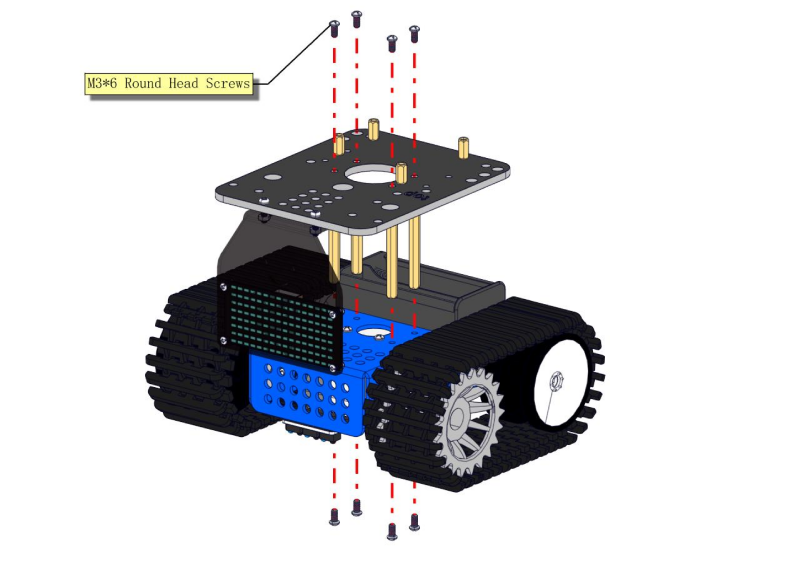

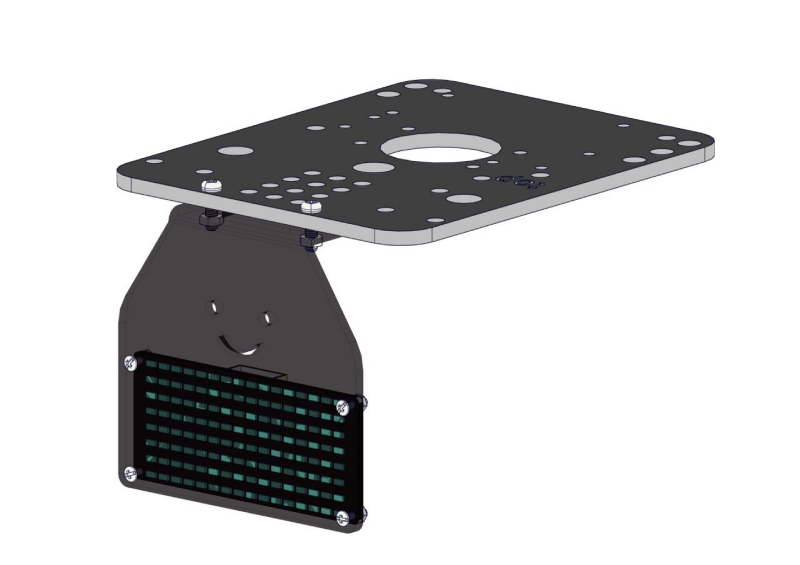

Étape 3

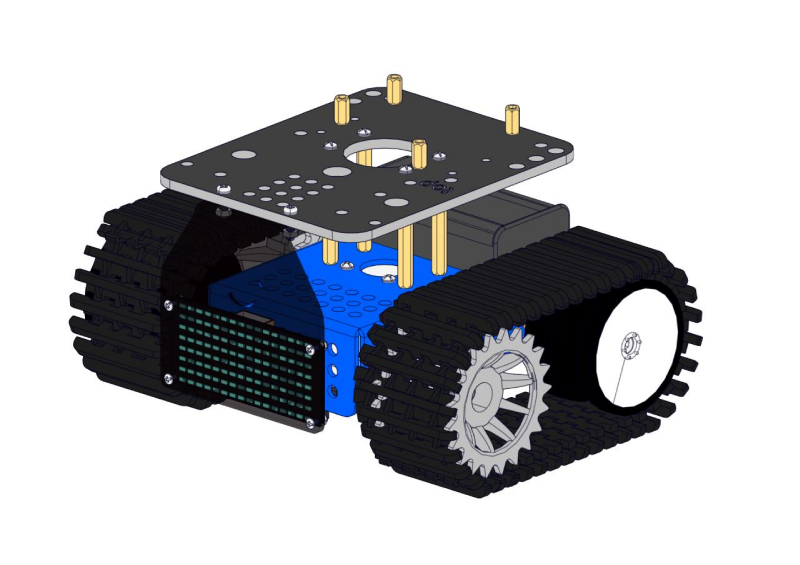

Étape 4

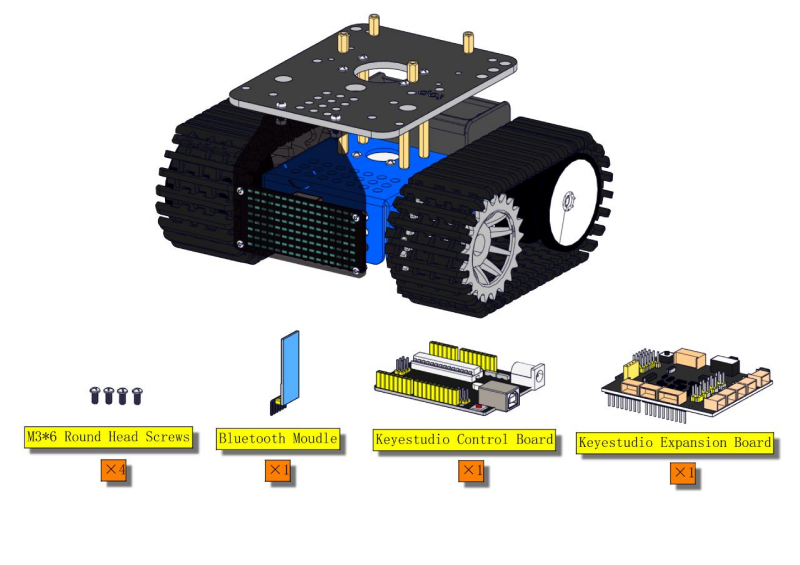

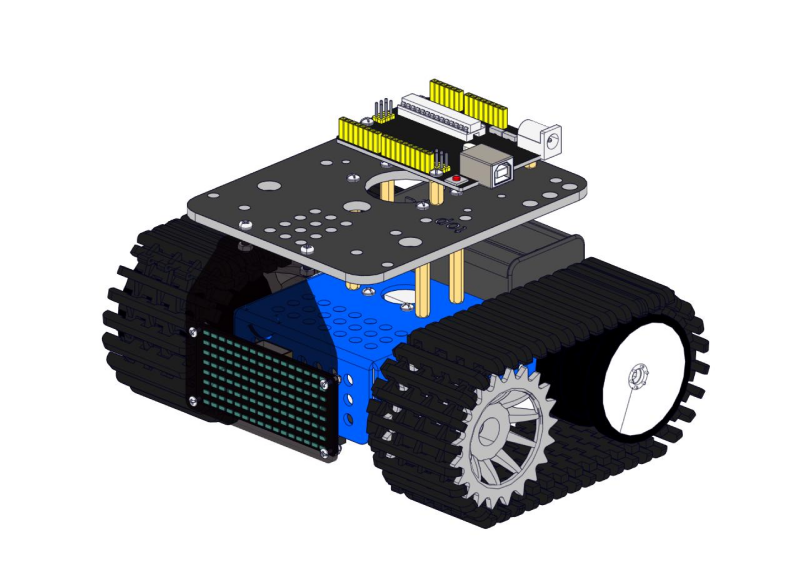

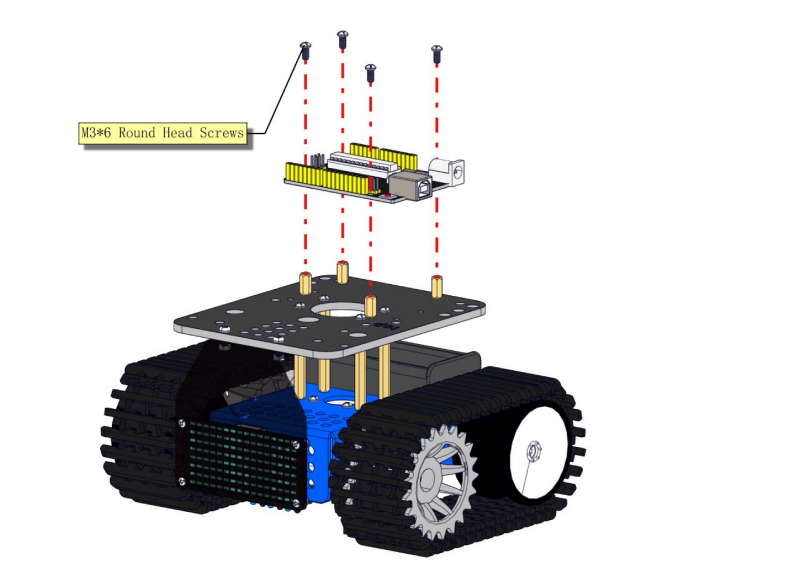

Étape 5

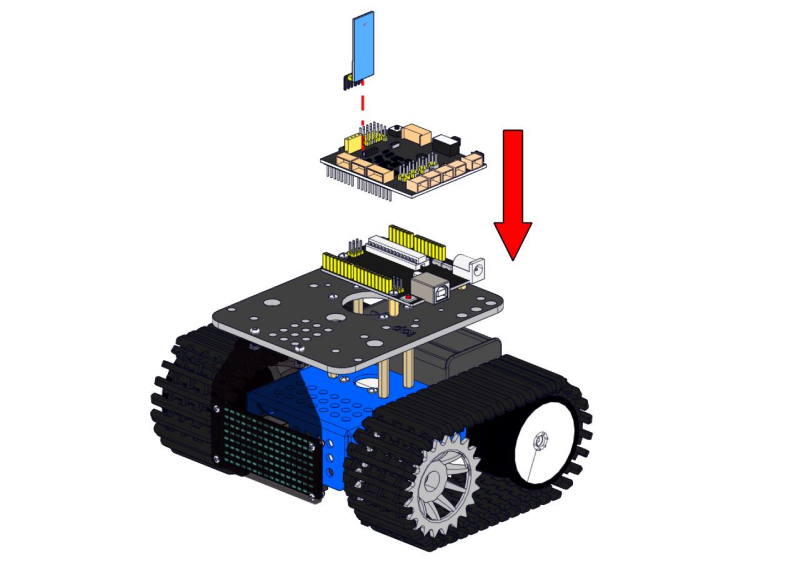

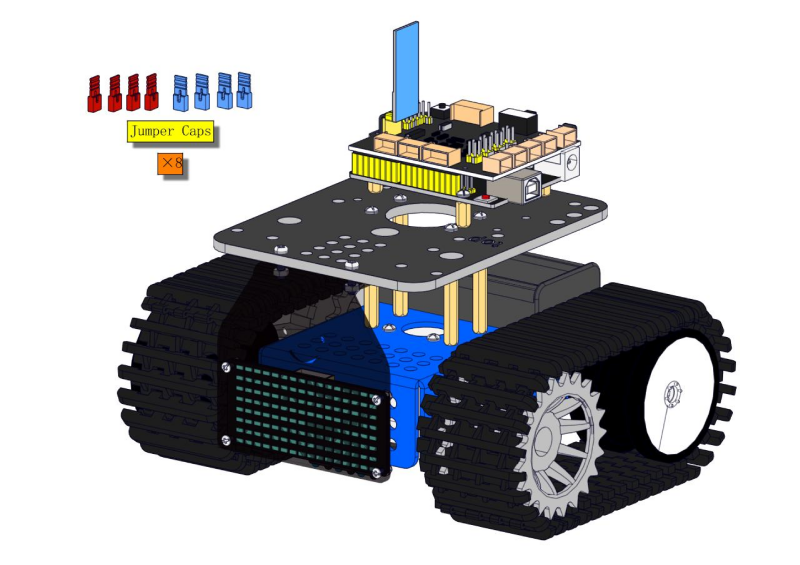

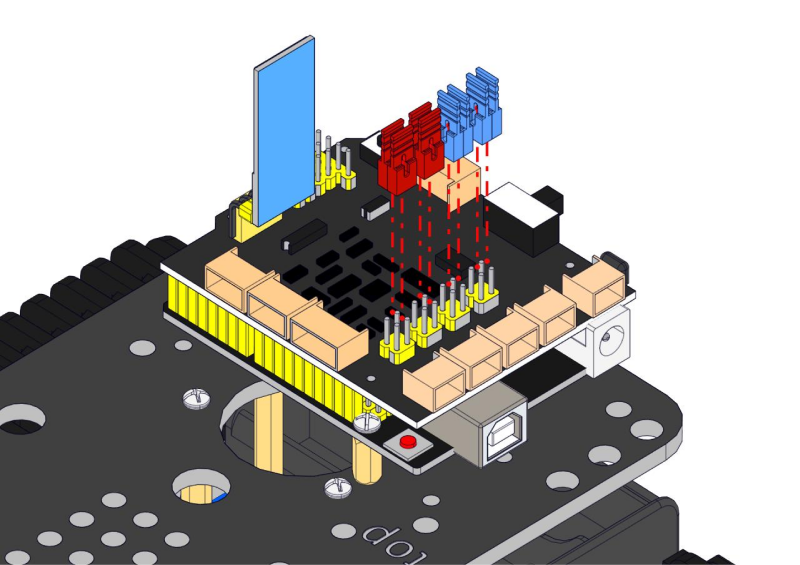

Notez la direction des cavaliers.

Étape 6

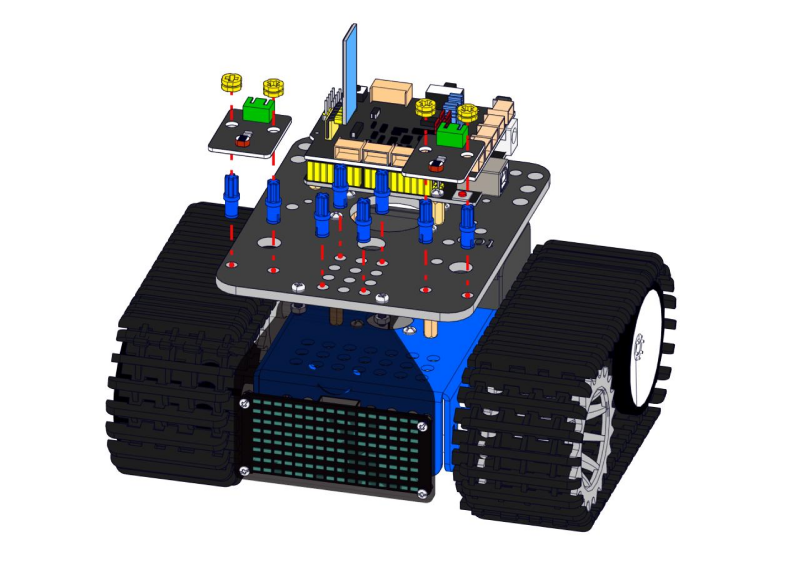

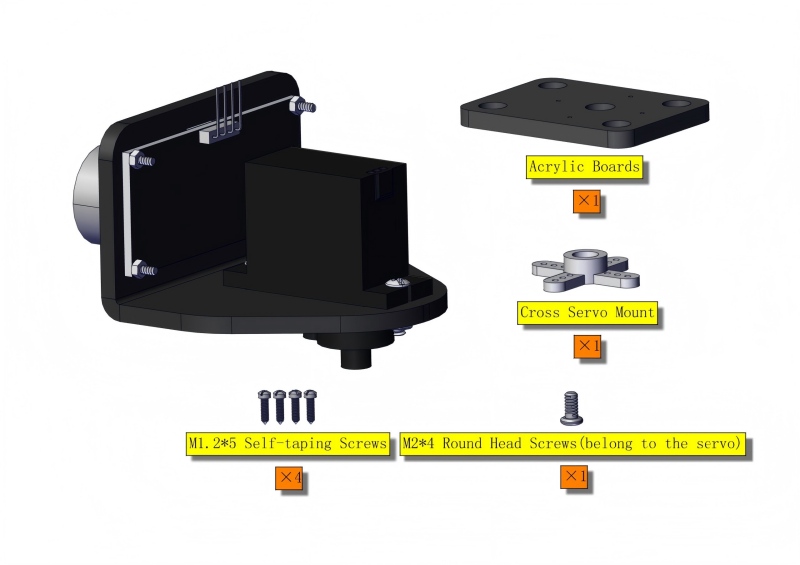

Étape 7

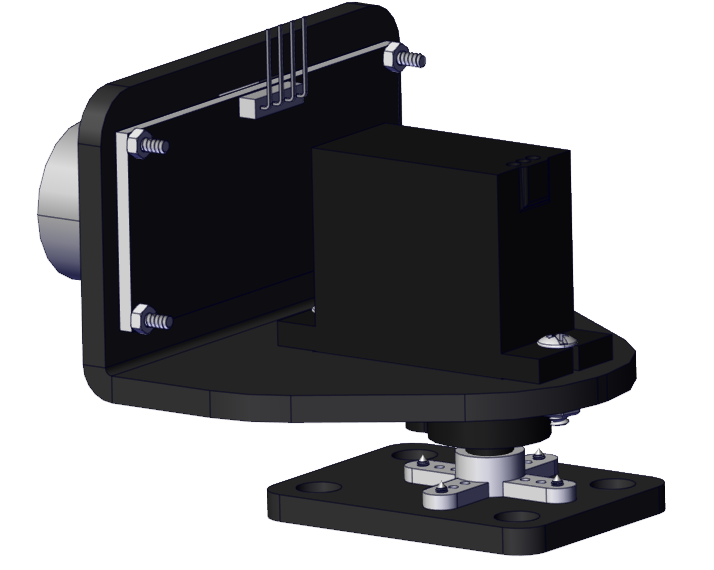

Étape 8

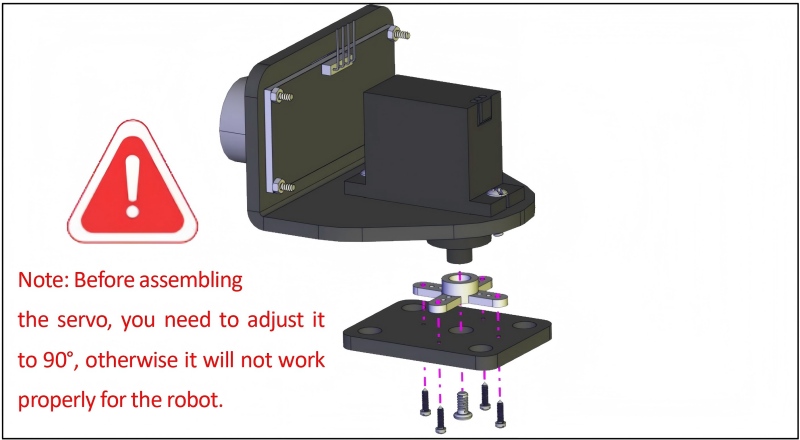

（Il est nécessaire de régler l’angle du servo）

Régler l’angle du servo à 90°

Pour ajuster le code du servo, veuillez le sélectionner selon le cours.

1.Arduino : Téléchargez le fichier de code : Arduino

2.Kidsblock : Téléchargez le fichier de code : Kidsblock

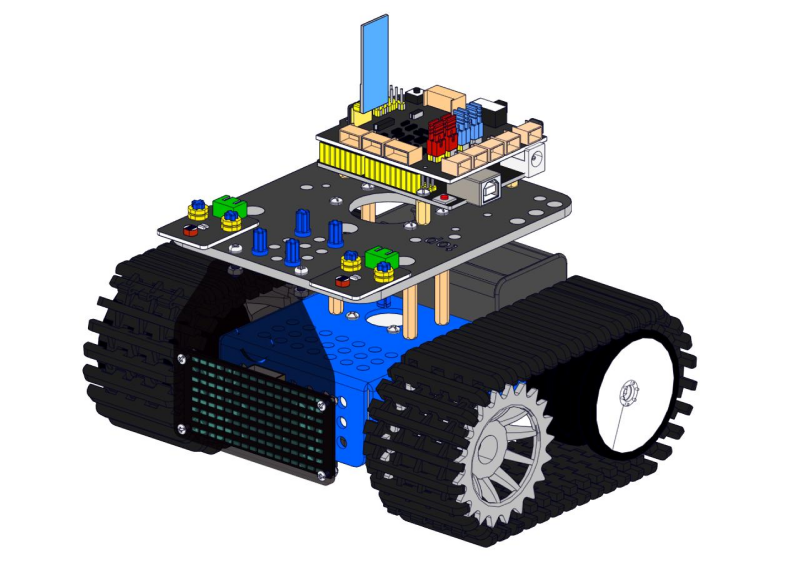

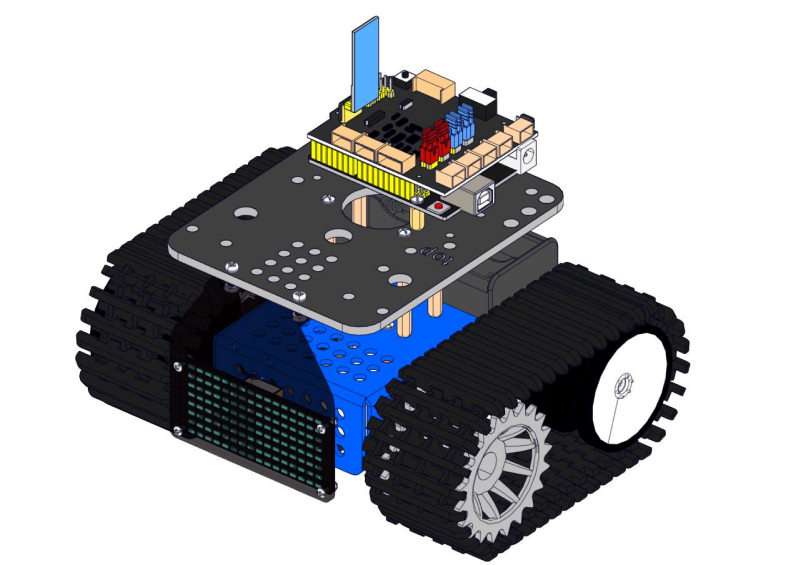

Après avoir initialisé l’angle du servo, installez le module Bluetooth.

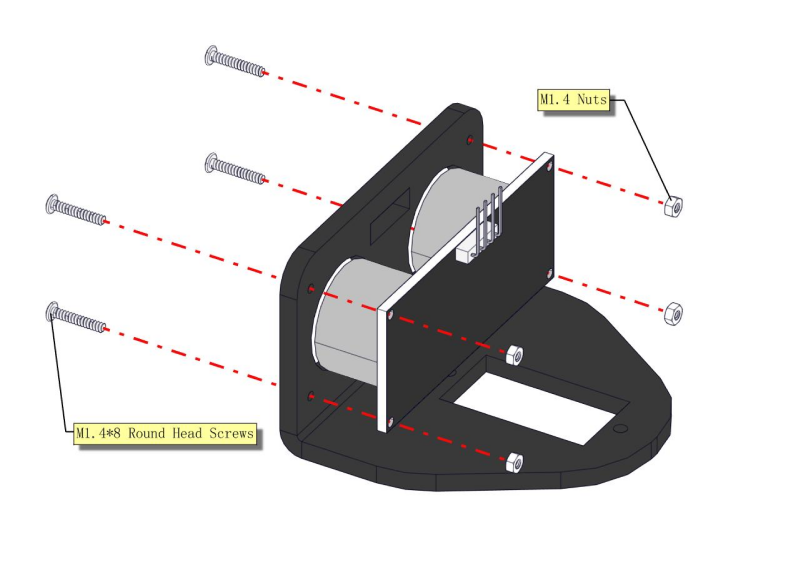

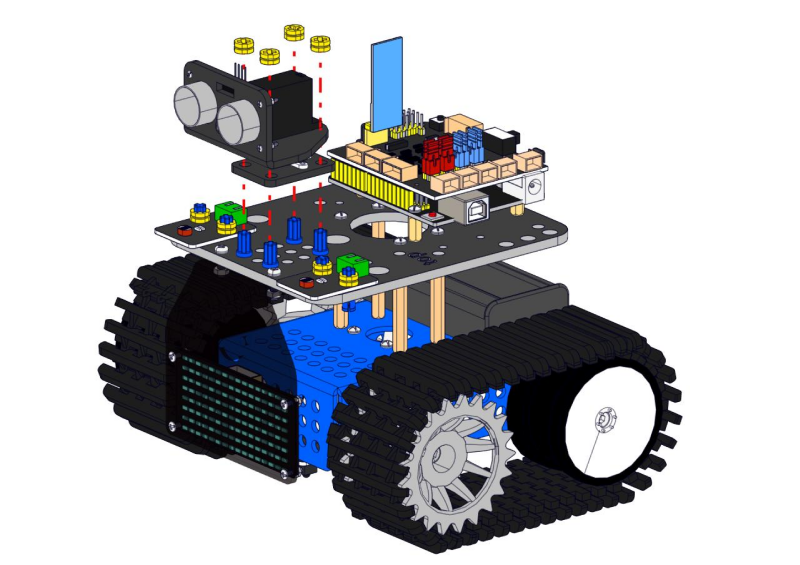

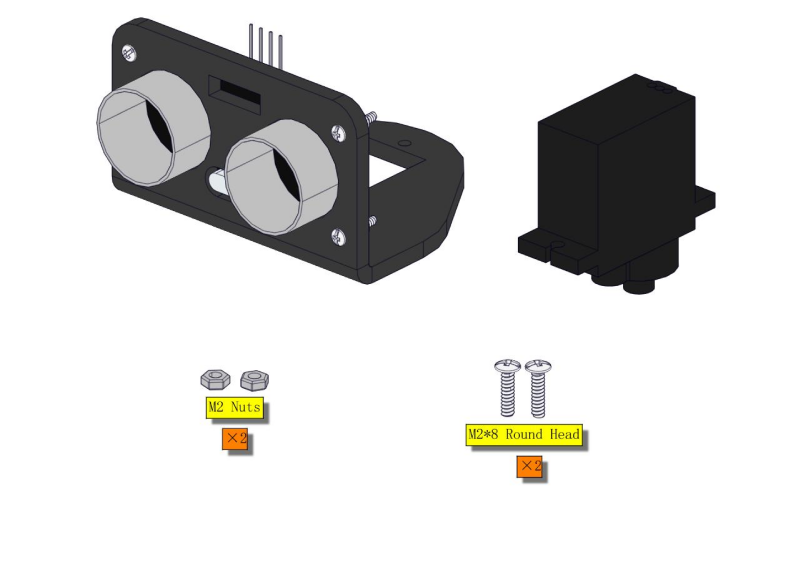

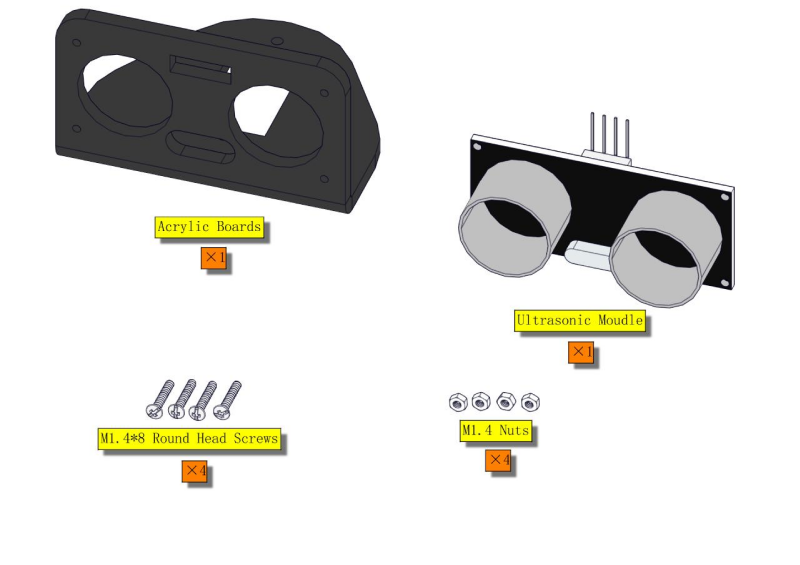

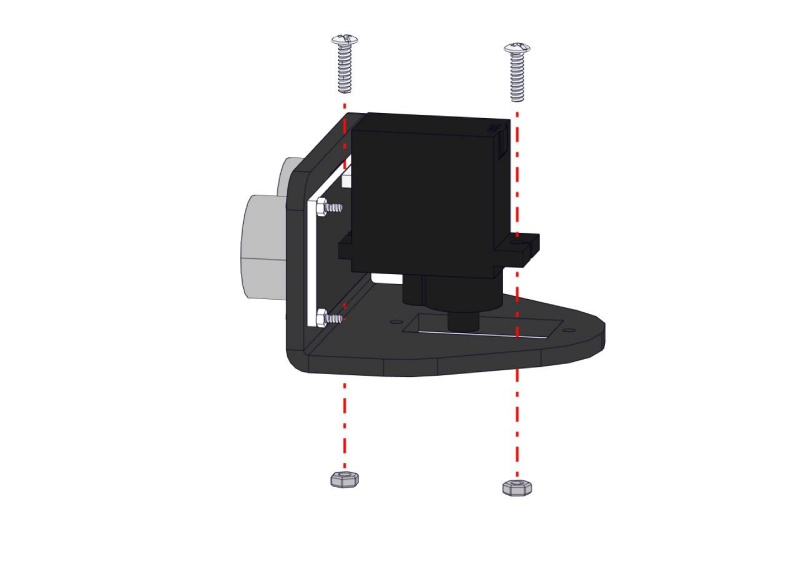

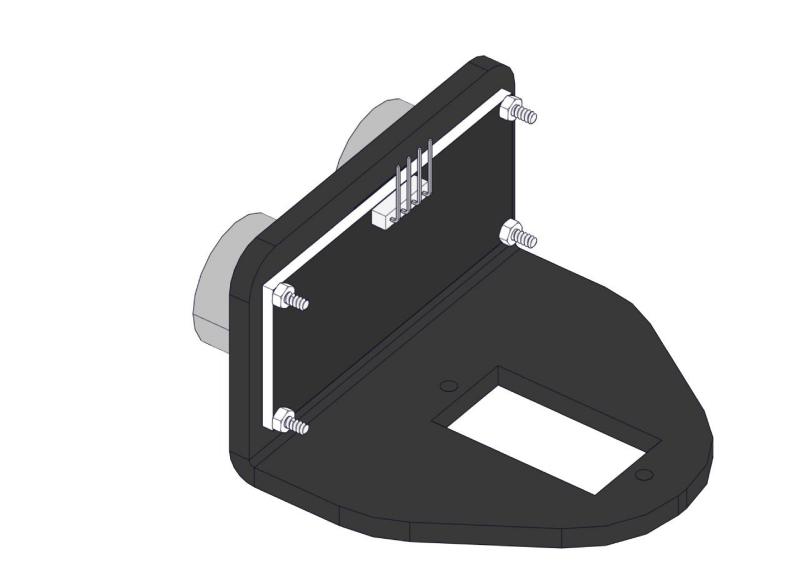

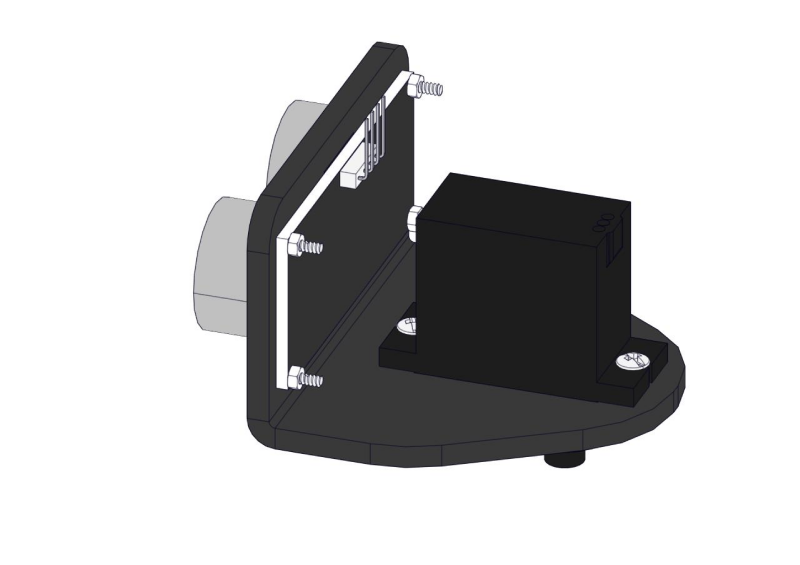

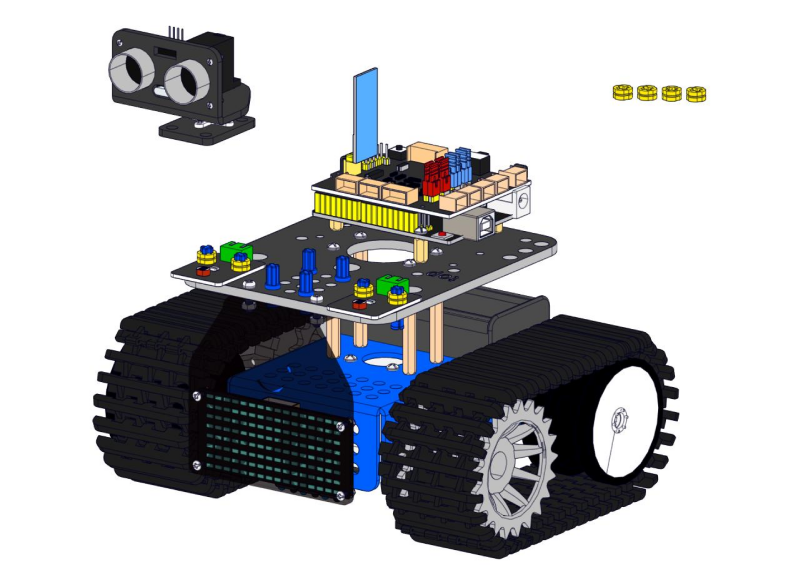

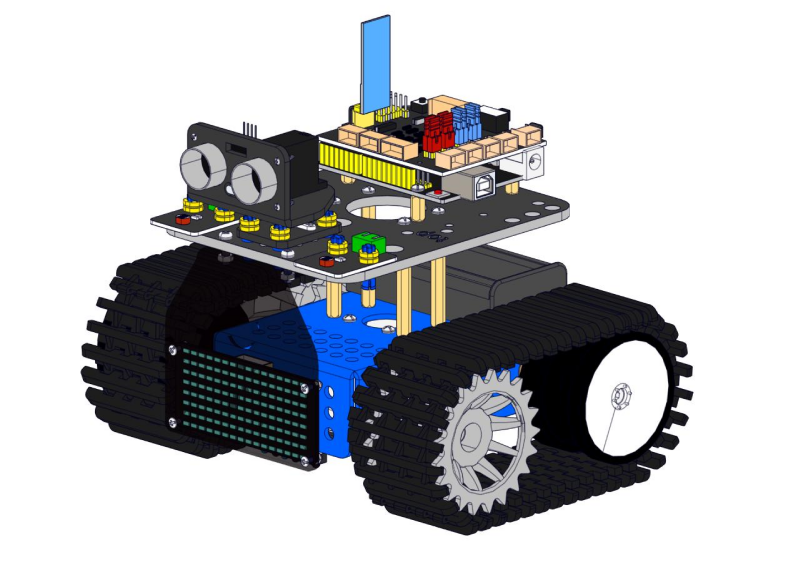

Gardez le capteur ultrasonique parallèle à la carte.

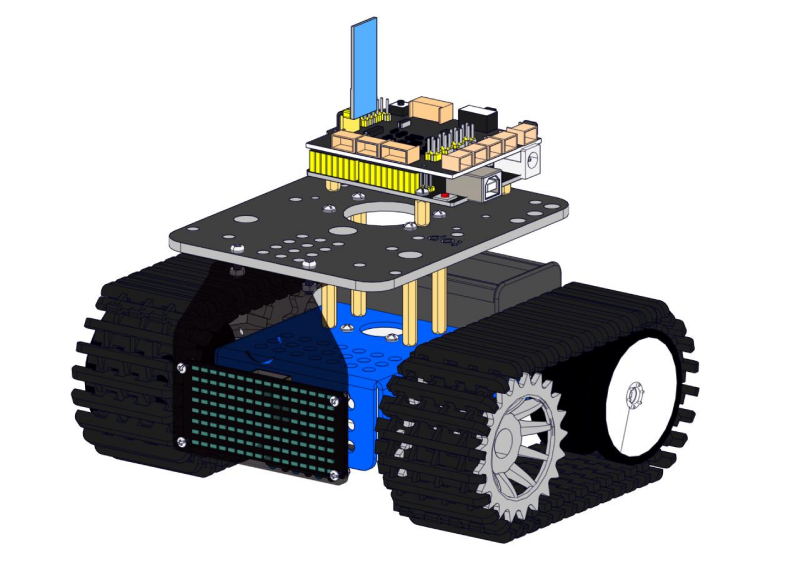

Étape 9

Étape 10

Câblage

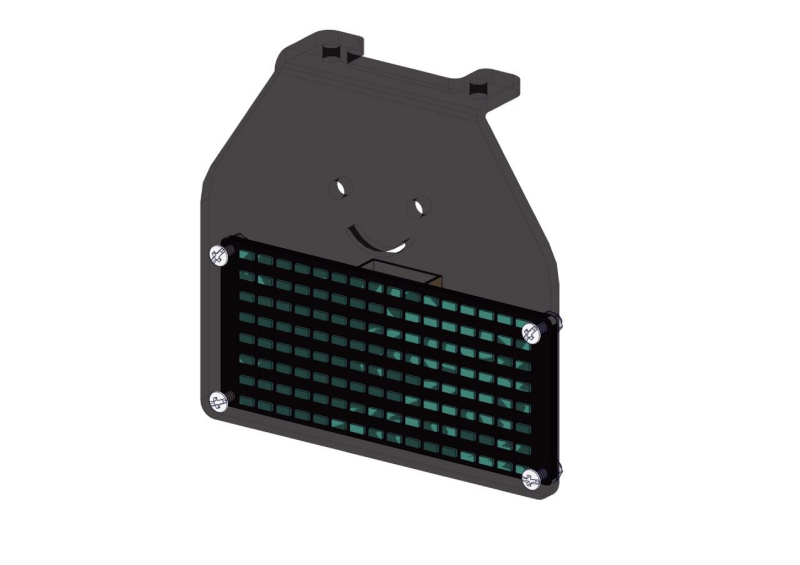

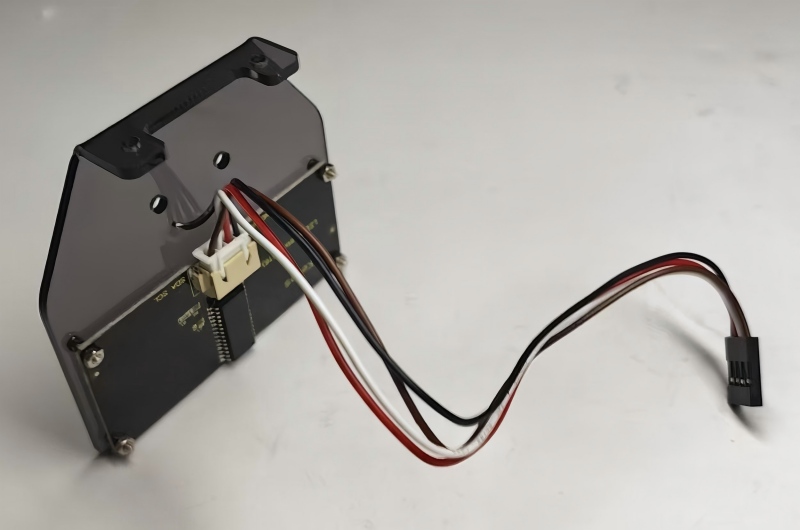

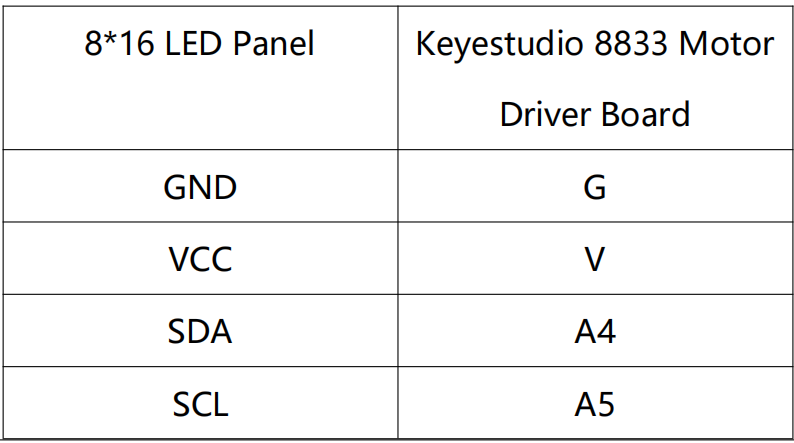

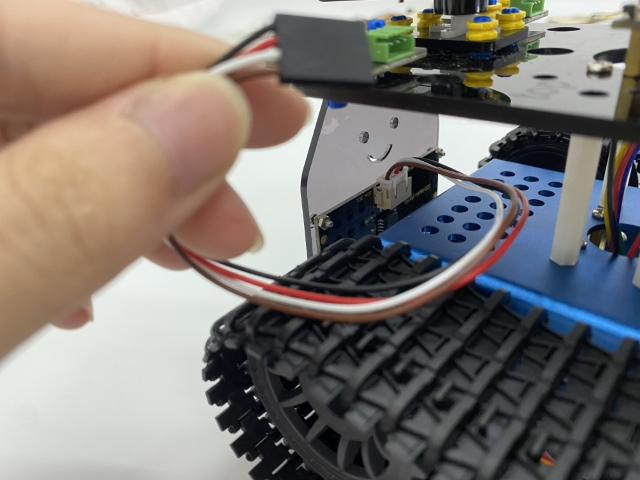

Pour le panneau LED 8*16, connectez les fils à A4 et A5.

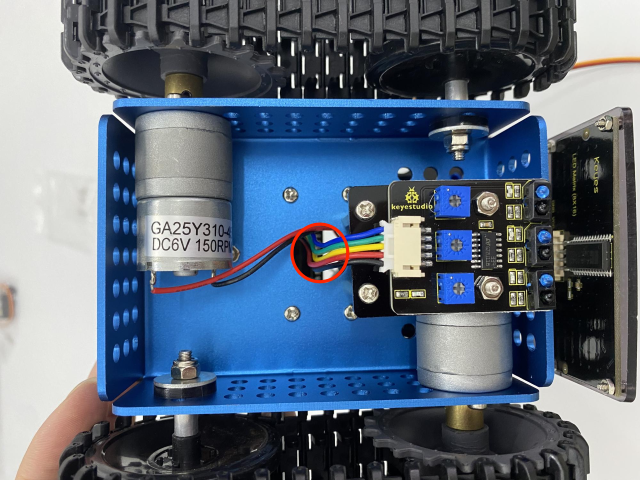

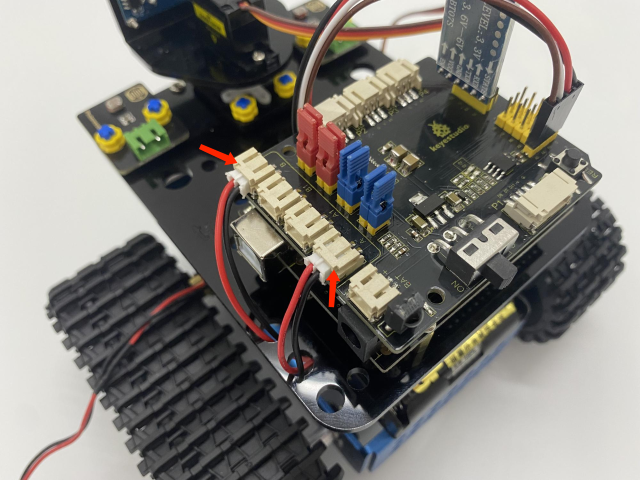

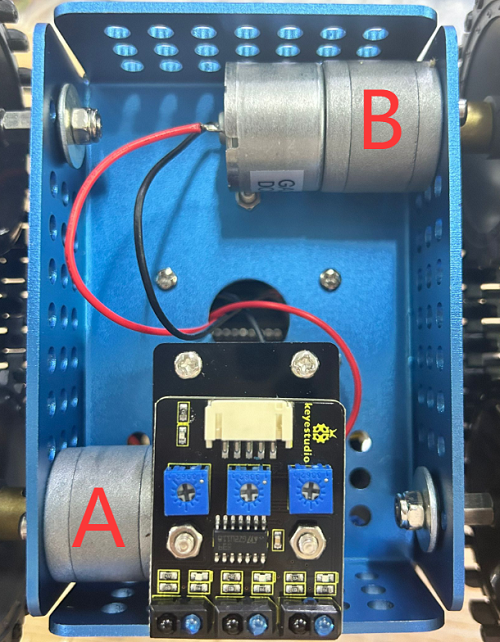

Connectez le moteur A au port A et le moteur B au port B.

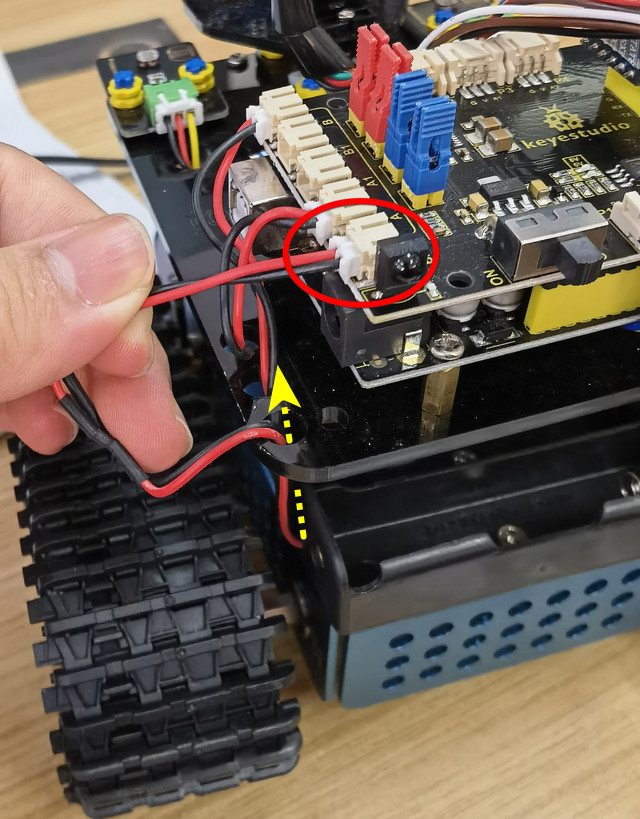

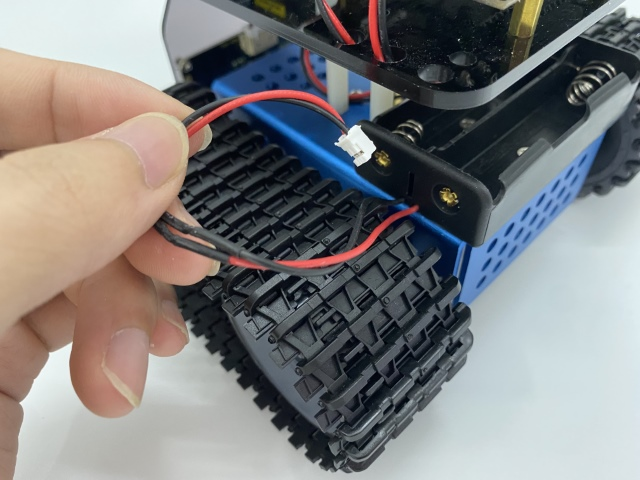

Connectez le fil d’alimentation.

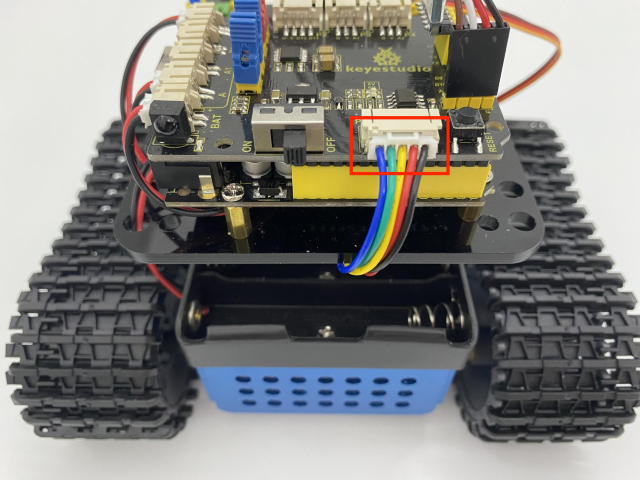

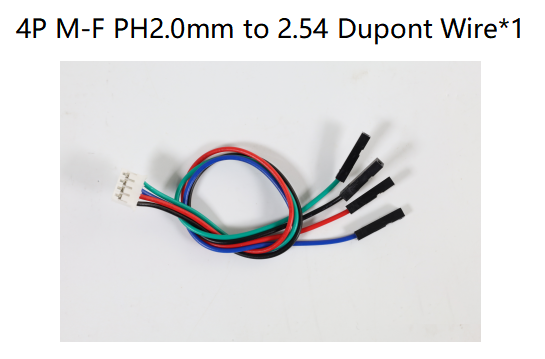

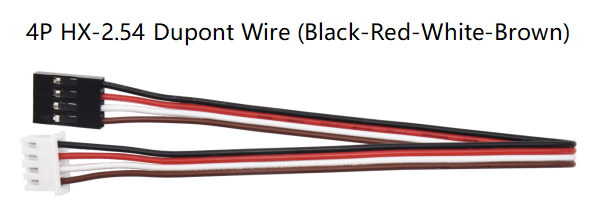

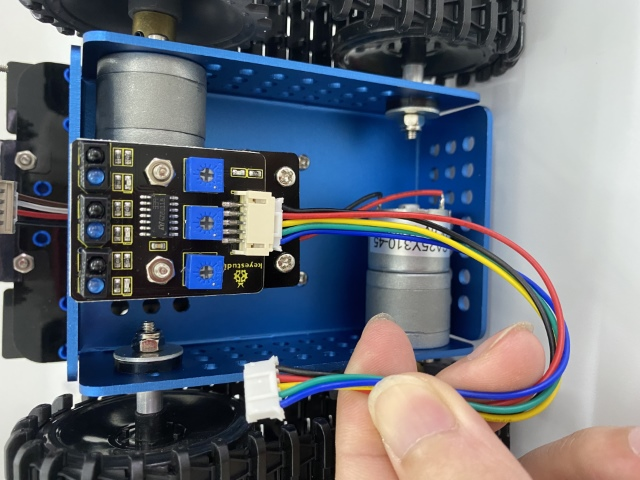

Capteur de suivi de ligne (voir l’image)

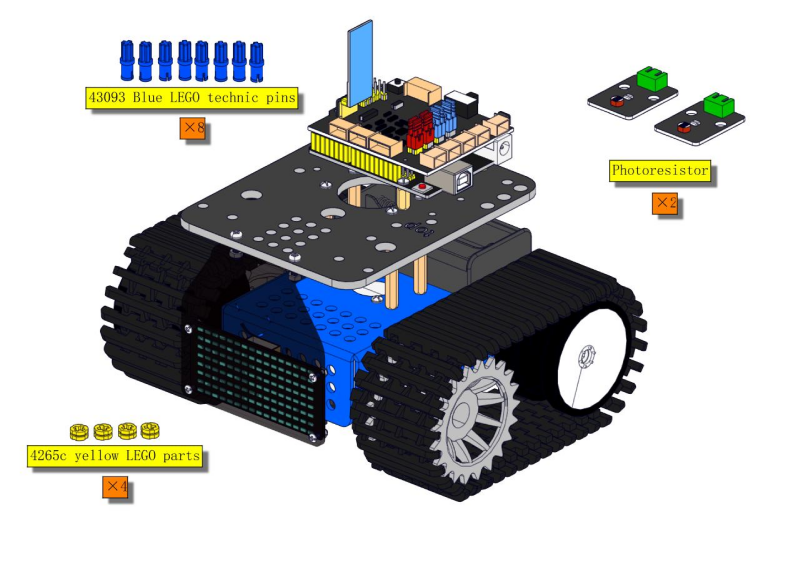

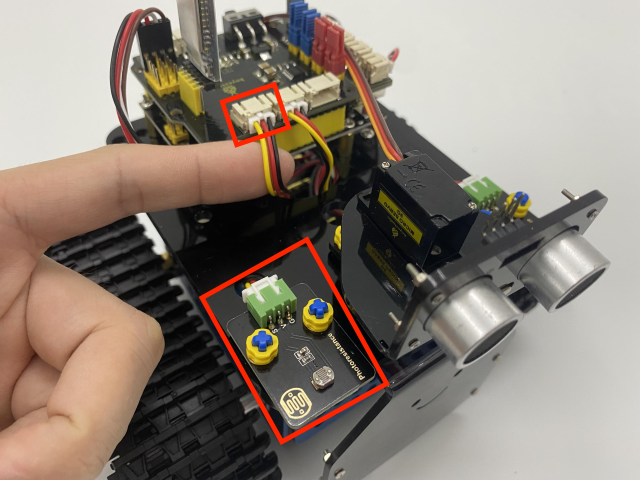

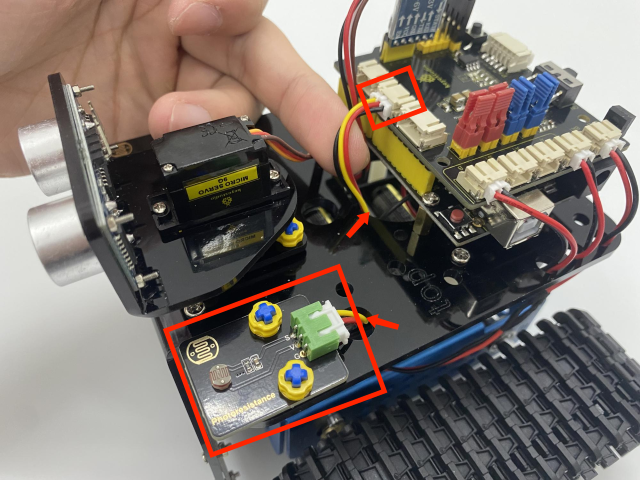

Câblage des photorésistances

Photorésistance	Keyestudio 8833 Board
G	G
V	V
s	A1

Photorésistance	Keyestudio 8833 Board
G	G
V	V
S	V2

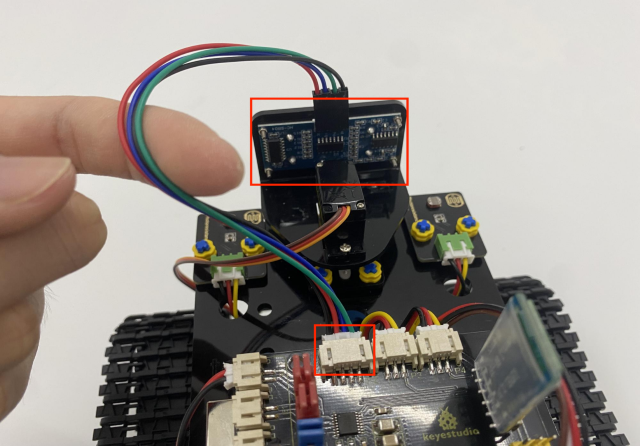

Câblage du capteur ultrasonique.

Capteur Ultrasonique	Keyestudio 8833 Board
Vcc	V
Trig	D12
Echo	D13
Gnd	G

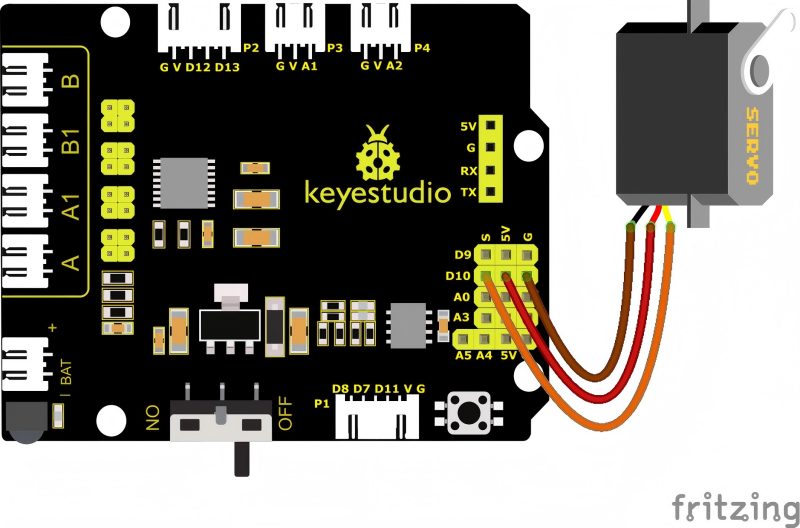

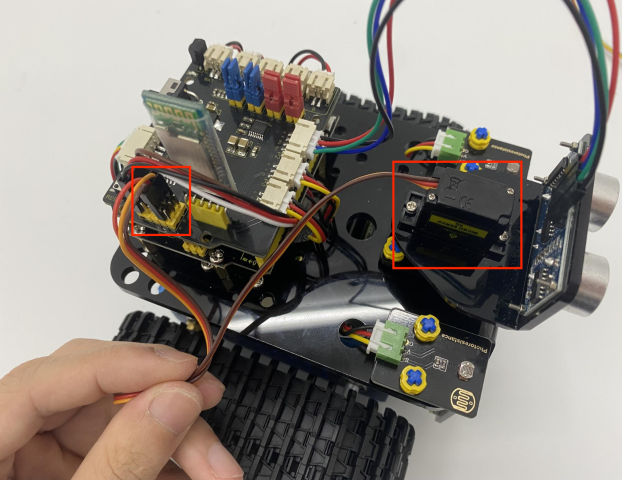

Câblage du servo (D10)

Servo	Keyestudio 8833 Board
Marron	G
Rouge	V(5V)
Orange	D10

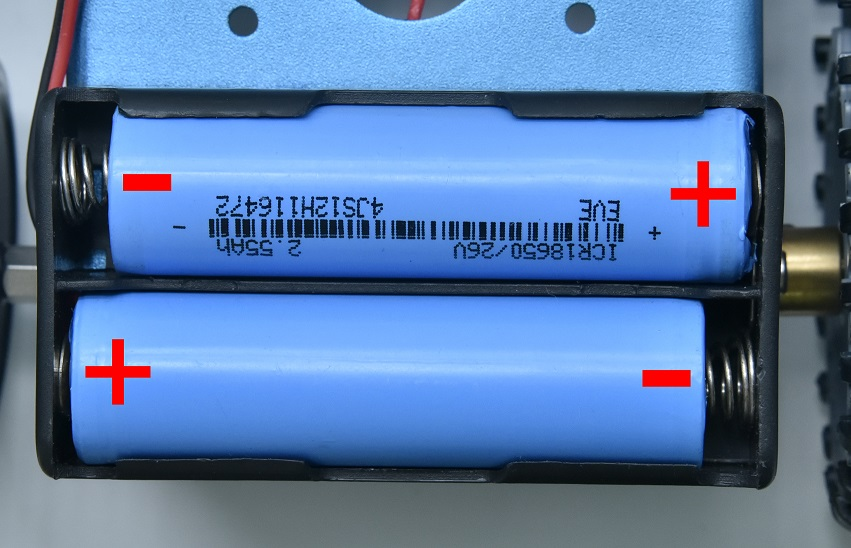

Nous utilisons une batterie lithium 18650 avec un pôle positif pointu, dont la puissance et la capacité ne sont pas imposées.
