Proyecto 3: Matriz de puntos LED

Haga clic para descargar el código 1 de esta lección

Haga clic para descargar el código 2 de esta lección

(1)Proyecto Description:

Las matrices de puntos son muy comunes en la vida diaria. Tienen amplias aplicaciones en pantallas publicitarias LED, indicadores de planta de ascensores, anuncios en paradas de autobús, etc.

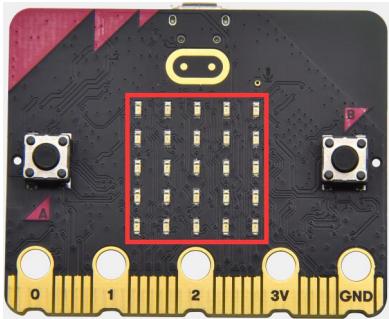

La matriz de puntos LED del Micro:bit main board V2 contiene 25 LED en una cuadrícula. Anteriormente, hemos logrado controlar una LED en particular integrando su valor de posición en el código de prueba. Con la misma lógica, podemos encender muchas LED al mismo tiempo para mostrar patrones, dígitos y caracteres.

Además, también podemos hacer clic en “show icon” para elegir el patrón que queremos mostrar. Por último, podemos diseñar nuestros propios patrones.

(2)Components Needed:

Micro:bit main board V2

Micro USB cable

(3)Test Code 1:

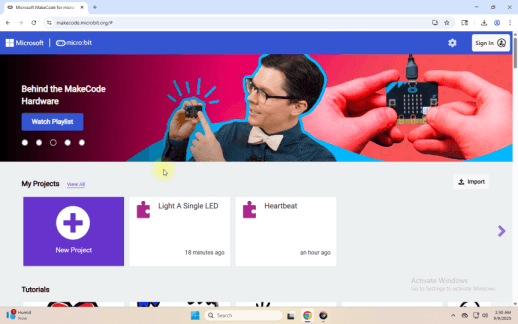

Conecte el ordenador con la placa micro:bit mediante un cable micro USB y programe en el editor MakeCode.

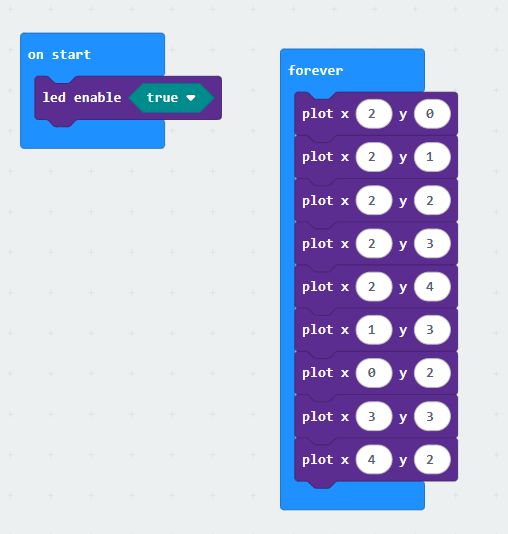

Programa completo :

(4) Test Results 1:

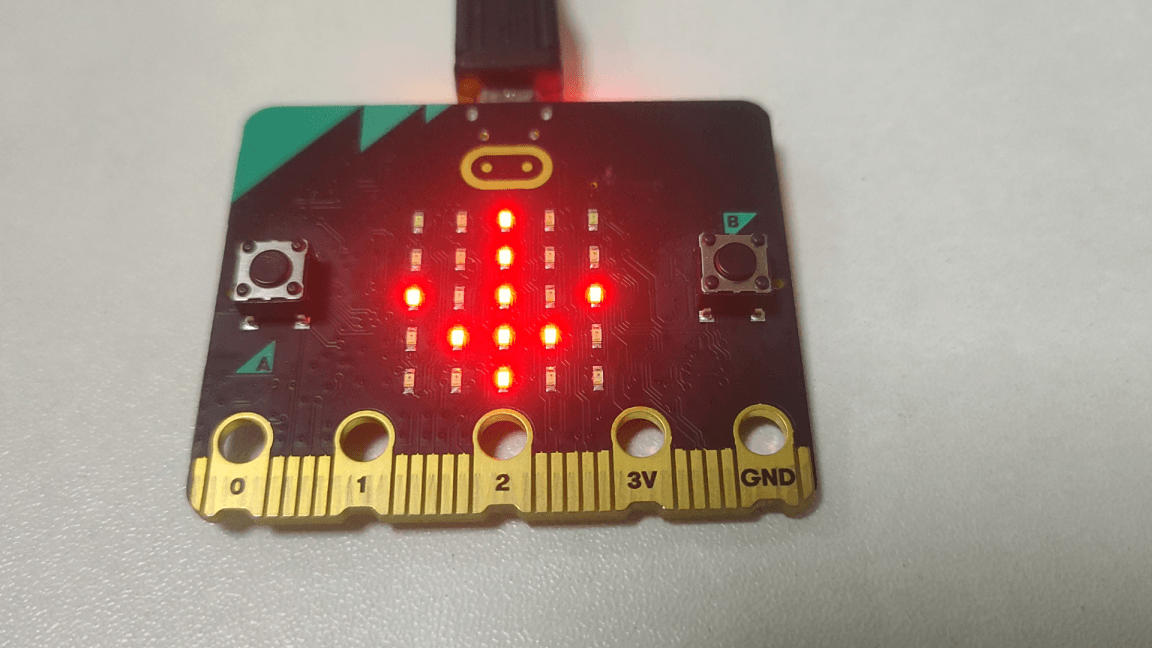

Suba el código 1 y alimente la placa; veremos el icono.

(5) Test Code 2:

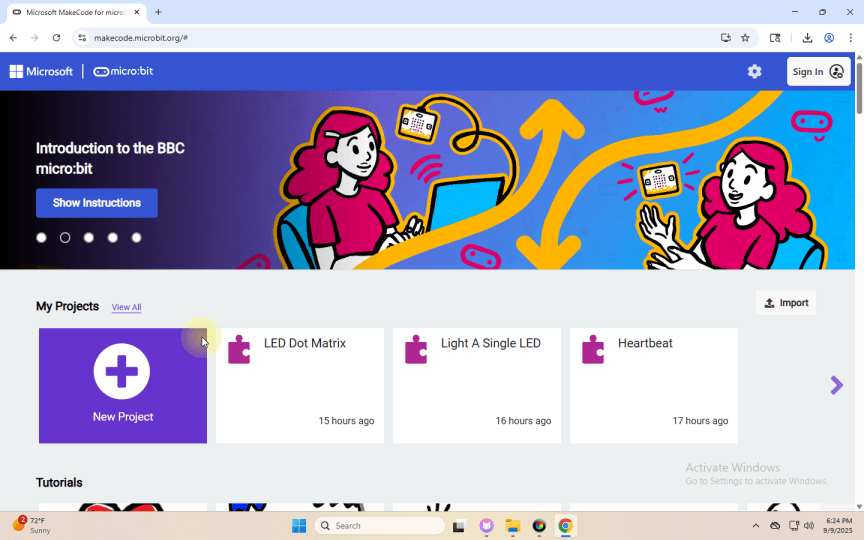

Conecte el ordenador con la placa micro:bit mediante un cable micro USB y programe en el editor MakeCode.

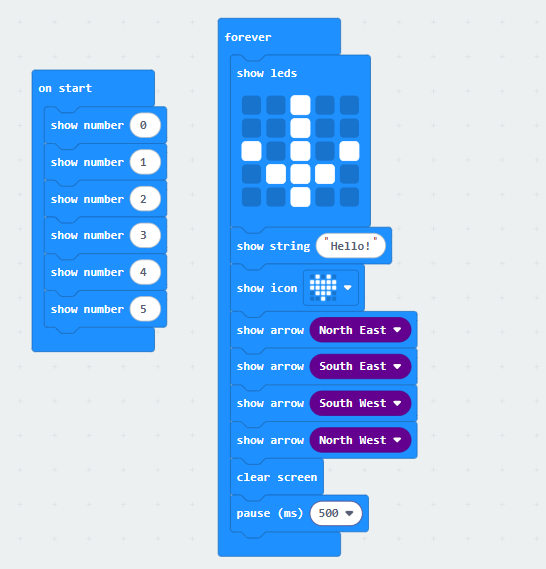

Programa completo :

(6)Test Results 2 :

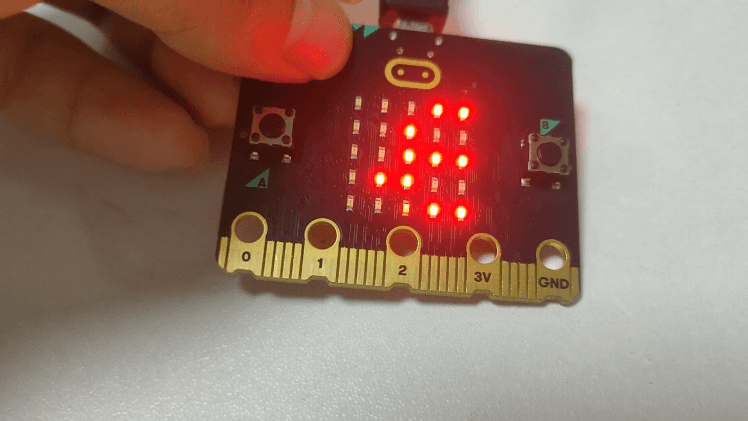

Después de subir el código al Microbit, puede ver la pantalla de matriz 5x5 recorriendo los patrones y el texto especificados en el código.（Nota: “on start” significa que el código en este bloque solo se ejecuta una vez, mientras que “forever” implica que el código se ejecuta de forma cíclica.）
