Project 3: LED-puntmatrix

Klik hier om code 1 voor deze les te downloaden

Klik hier om code 2 voor deze les te downloaden

(1)Project Description:

Puntmatrices zijn zeer algemeen in het dagelijks leven. Ze worden veelvuldig toegepast in LED-reclameborden, etage-aanduidingen in liften, aankondigingen bij bushaltes, enzovoort.

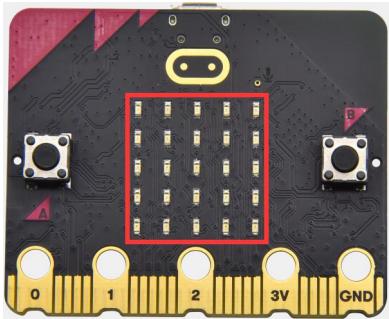

De LED-puntmatrix van de Micro:bit main board V2 bestaat uit 25 LEDs in een raster. Eerder is het ons gelukt om een bepaalde LED te laten oplichten door de positiewaarde in de testcode op te nemen. Op basis van hetzelfde principe kunnen we meerdere LEDs tegelijk inschakelen om patronen, cijfers en tekens weer te geven.

Bovendien kunnen we op “show icon” klikken om het patroon te kiezen dat we willen weergeven. Ten slotte kunnen we ook onze eigen patronen ontwerpen.

(2)Components Needed:

Micro:bit main board V2

Micro USB cable

(3)Test Code 1:

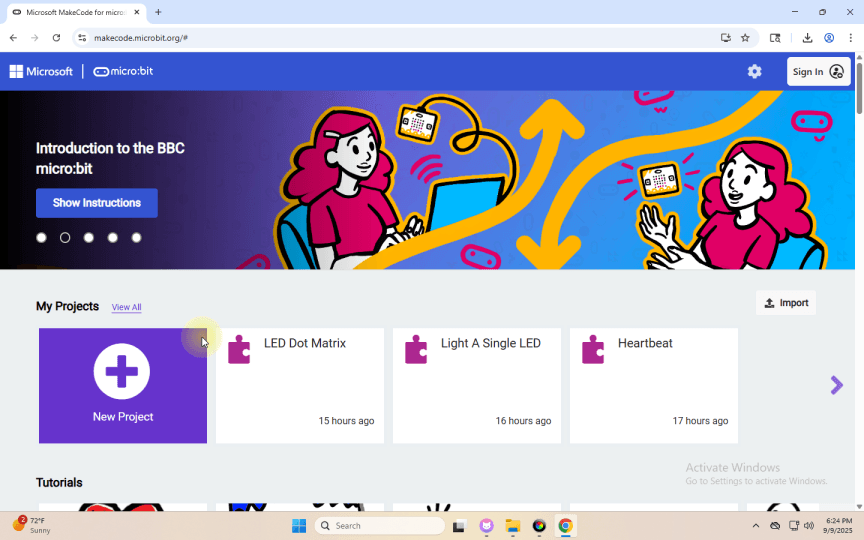

Verbind de computer met de micro:bit-board met een micro-USB-kabel en programmeer in de MakeCode-editor.

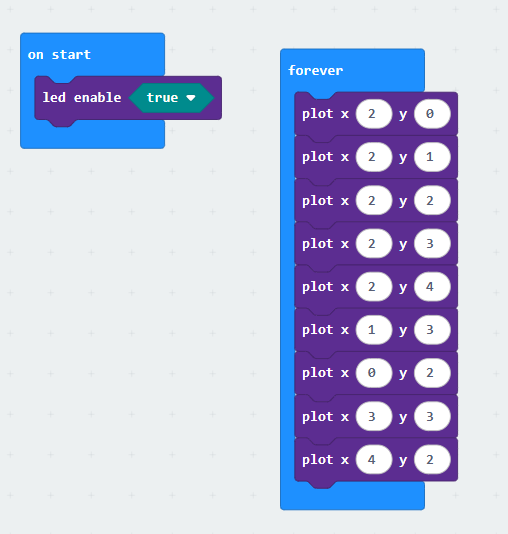

Volledig programma :

(4) Test Results 1:

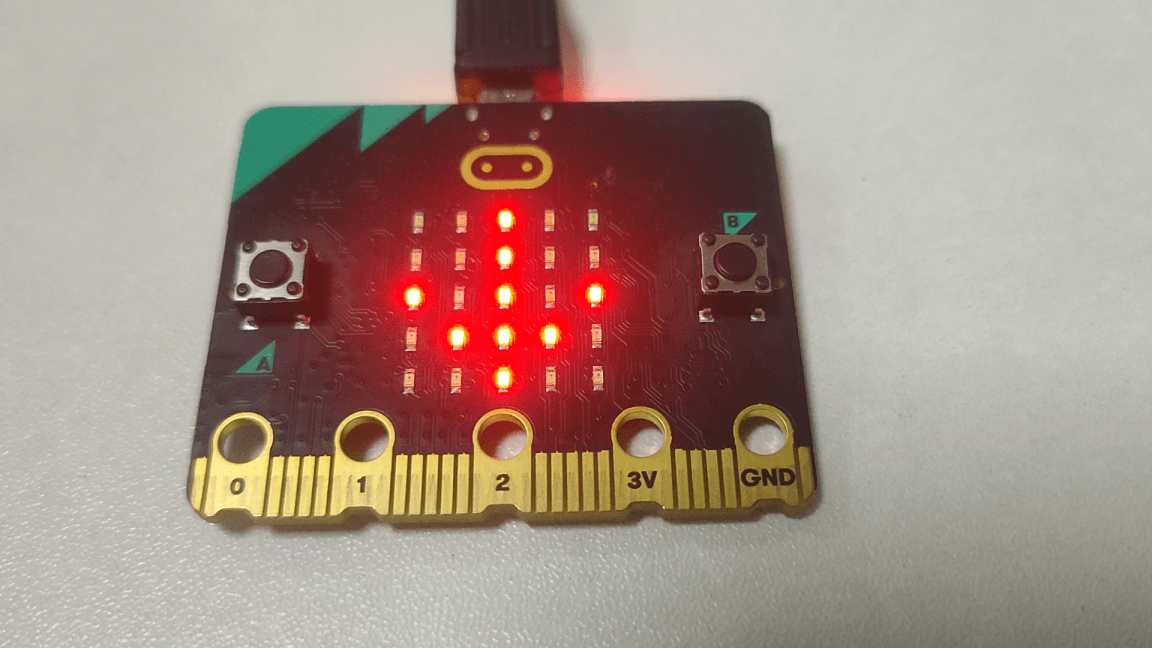

Upload code 1 en zet het bord aan; we zullen het pictogram zien.

(5) Test Code 2:

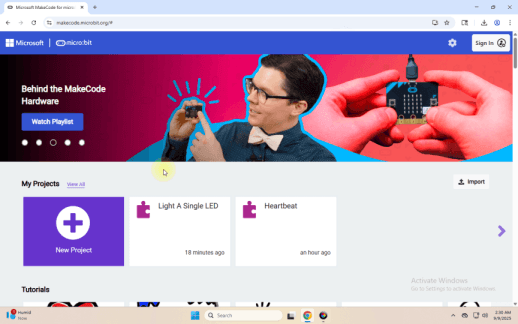

Verbind de computer met de micro:bit-board met een micro-USB-kabel en programmeer in de MakeCode-editor.

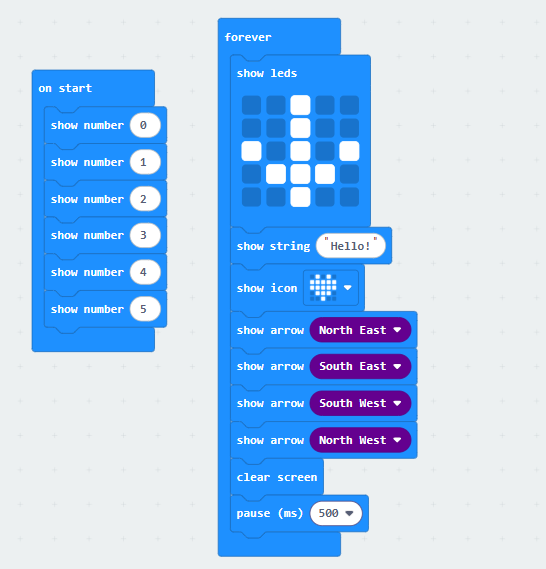

Volledig programma :

(6)Test Results 2 :

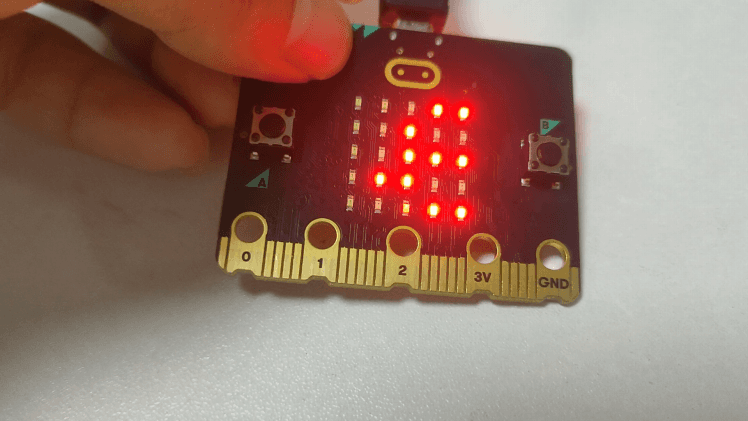

Na het uploaden van de code naar de Microbit ziet u dat de 5x5-puntmatrix de in de code gespecificeerde patronen en tekst cyclisch weergeeft.（Opmerking: “on start” betekent dat de code in dit blok slechts één keer wordt uitgevoerd, terwijl “forever” aangeeft dat de code cyclisch wordt uitgevoerd.）
