Project 14：4 WS2812 RGB LEDs

1. Beschrijving

Het driver-shield stuurt 4 WS2812 RGB-LEDs aan, is compatibel met de micro:bit-board en wordt bestuurd via P7. In deze les laten we de RGB-LEDs verschillende kleuren weergeven via P7. Voor deze les worden 3 testcodesets geleverd om de 4 WS2812 RGB-LEDs verschillende effecten te laten tonen.

2. Voorbereiding

  • Plaats de micro:bit-board in de sleuf van de keyestudio 4WD Mecanum Robot Car V2.0

  • Plaats batterijen in de batterijhouder

  • Zet de stroomschakelaar op ON

  • Verbind de micro:bit met uw computer via een USB-kabel

  • Open de webversie van Makecode.

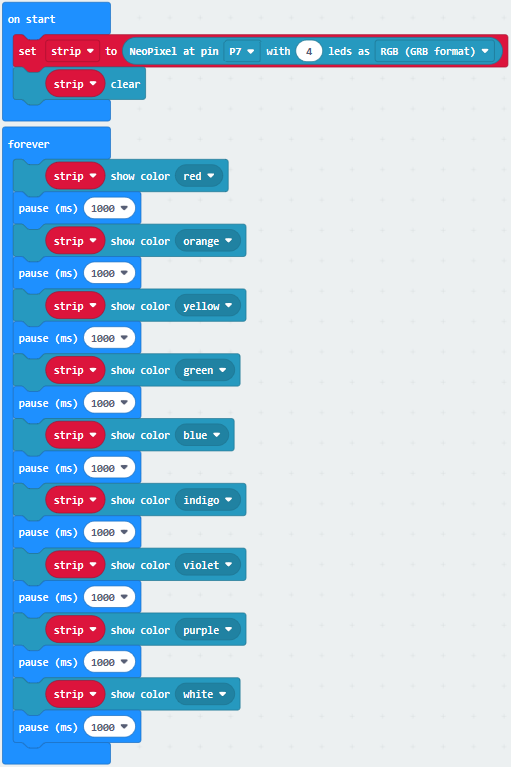

3. Test Code1

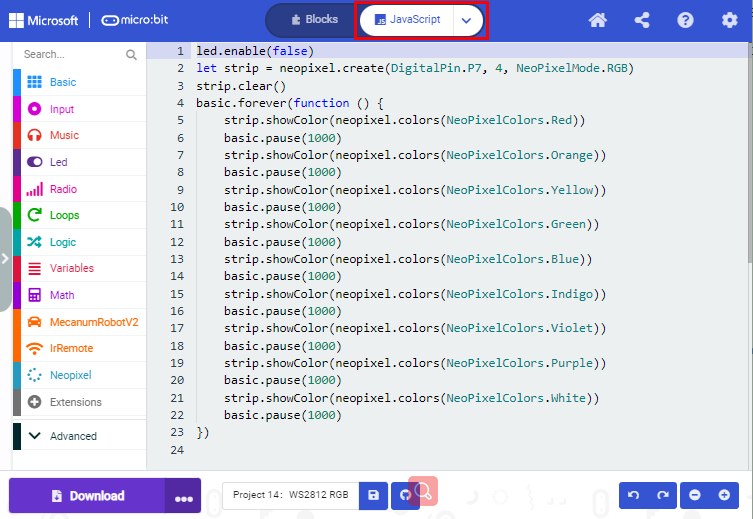

Klik op “JavaScript” om over te schakelen naar de overeenkomstige JavaScript-code:

4. Testresultaat 1

Download code 1 naar de micro:bit en zet POWER op ON. Alle vier WS2812RGB-LEDs lichten om de beurt cyclisch op in verschillende kleuren.

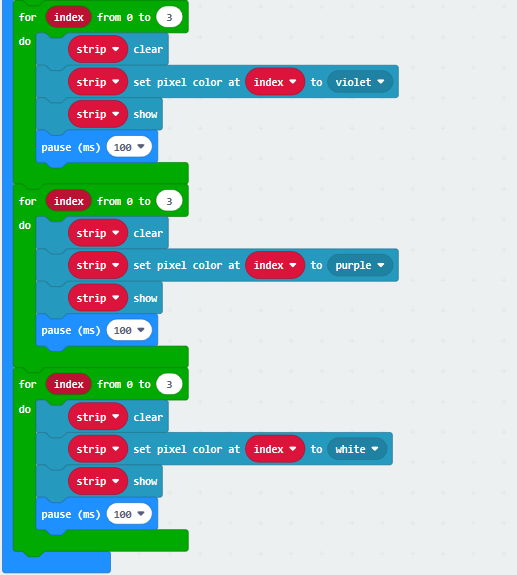

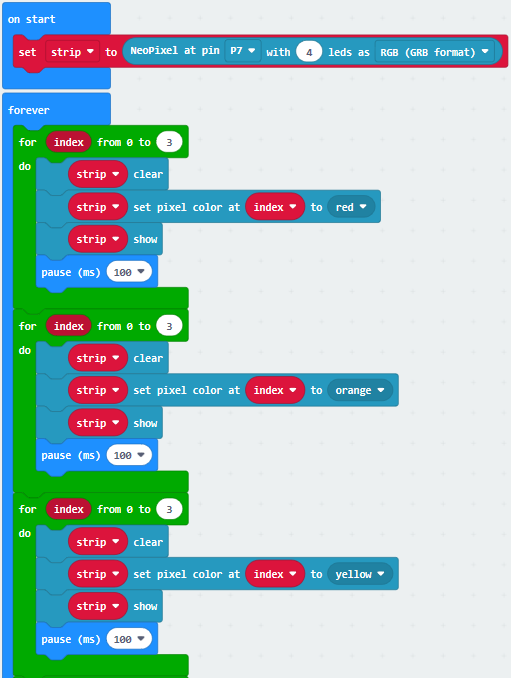

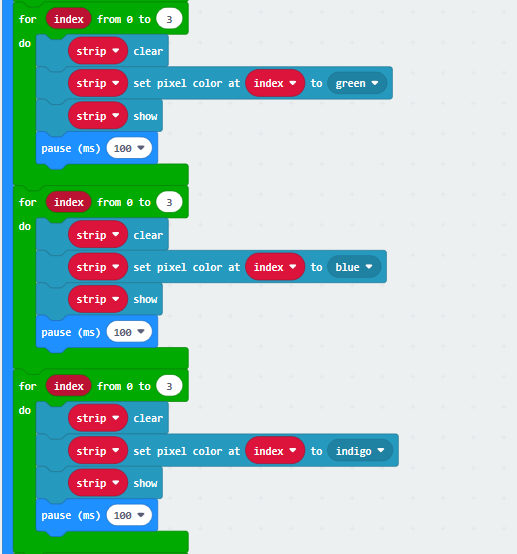

5. Test Code2

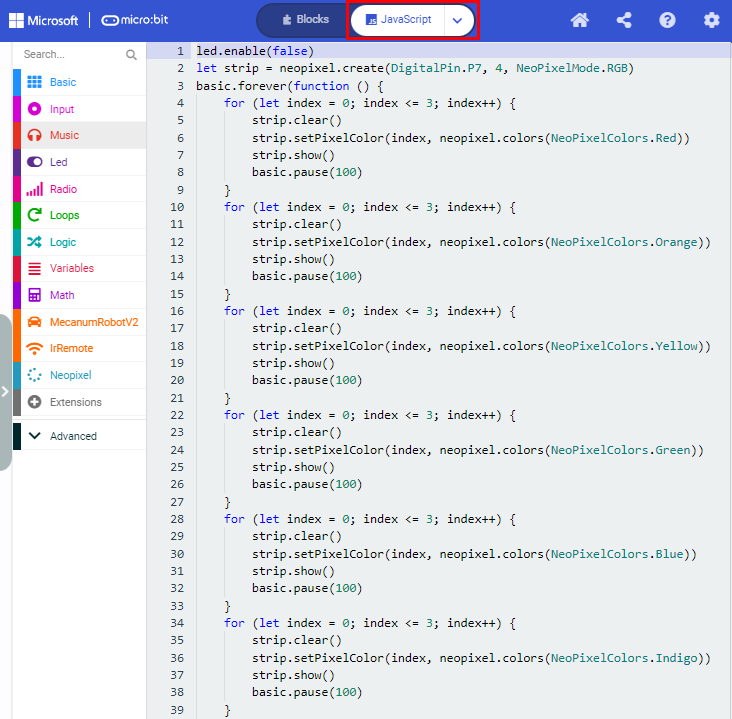

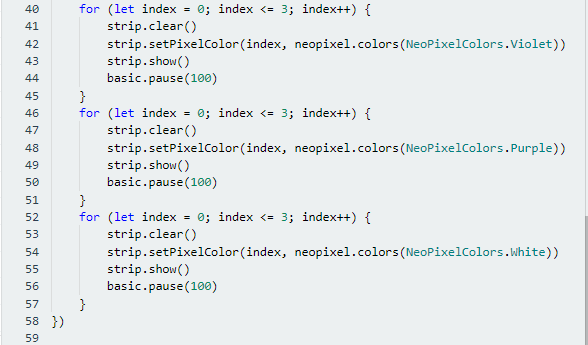

Klik op “JavaScript” om over te schakelen naar de overeenkomstige JavaScript-code:

6. Testresultaat 2

Download code 2 naar de micro:bit. De WS2812RGB-LEDs tonen een lopend lichteffect.

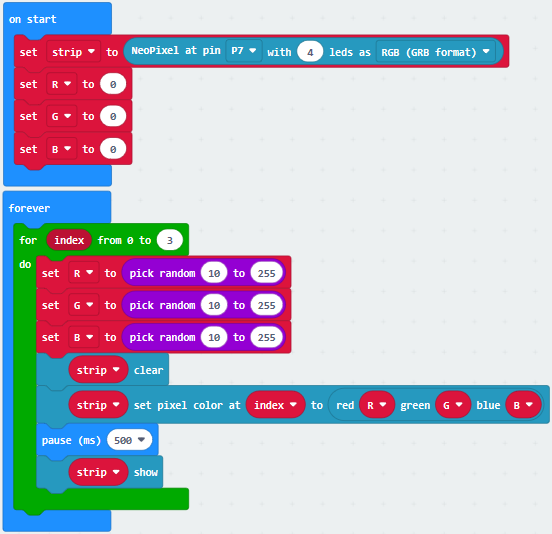

7. Test Code3

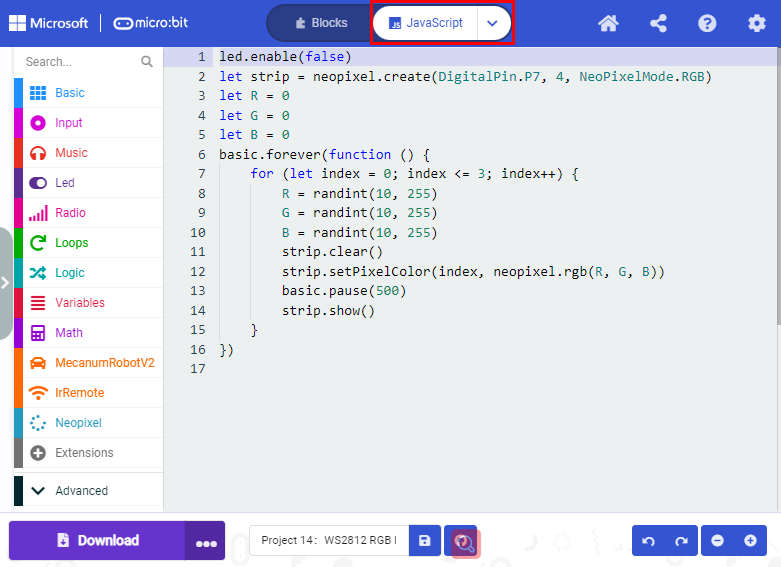

Klik op “JavaScript” om over te schakelen naar de overeenkomstige JavaScript-code:

8. Testresultaat 3

Download code 3 naar de micro:bit. Elke WS2812RGB-LED toont één voor één een willekeurige kleur.
