3.3.4 スマート騒音テスター

3.3.4.1 概要

スマート騒音テスター（サウンドレベルメーター、デシベルメーターとも呼ばれる）は騒音を検出するための装置です。騒音は異なるレベルに分類され、micro:bit のマイクが周囲の音の強さをリアルタイムで検出します。その強さに応じて、micro:bit はいくつかの等級に分けます。

このプロジェクトでは、OLEDディスプレイが現在の騒音レベルをリアルタイムで表示し、5×5 LED マトリクスは騒音レベルに応じていくつかのLEDを点灯／消灯します。

この種の装置は騒音監視の技術的なハードルとコストを大幅に下げたため、環境騒音モニタリング、労働安全衛生、建設現場、娯楽施設などで広く応用されています。

Micro:bit マイク

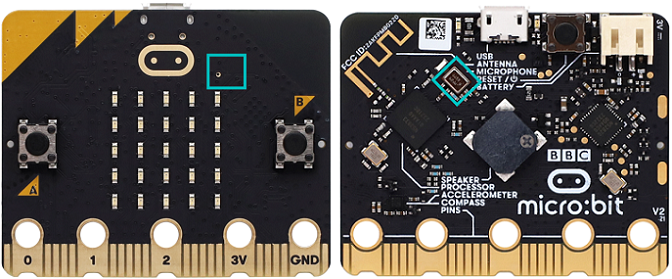

micro:bit V2 ボードには音や音声信号を検出するマイクが内蔵されています。マイクはボードの上部に配置されており（小さな穴が周囲の音を拾うための穴で、その隣にLEDインジケーターがあります）。マイクを制御・処理するチップはボードの裏面にあります。

使用時は、micro:bit ボードを表向きに置いてください。

ボードが音を検出すると、マイクのLEDインジケーターが点灯します。

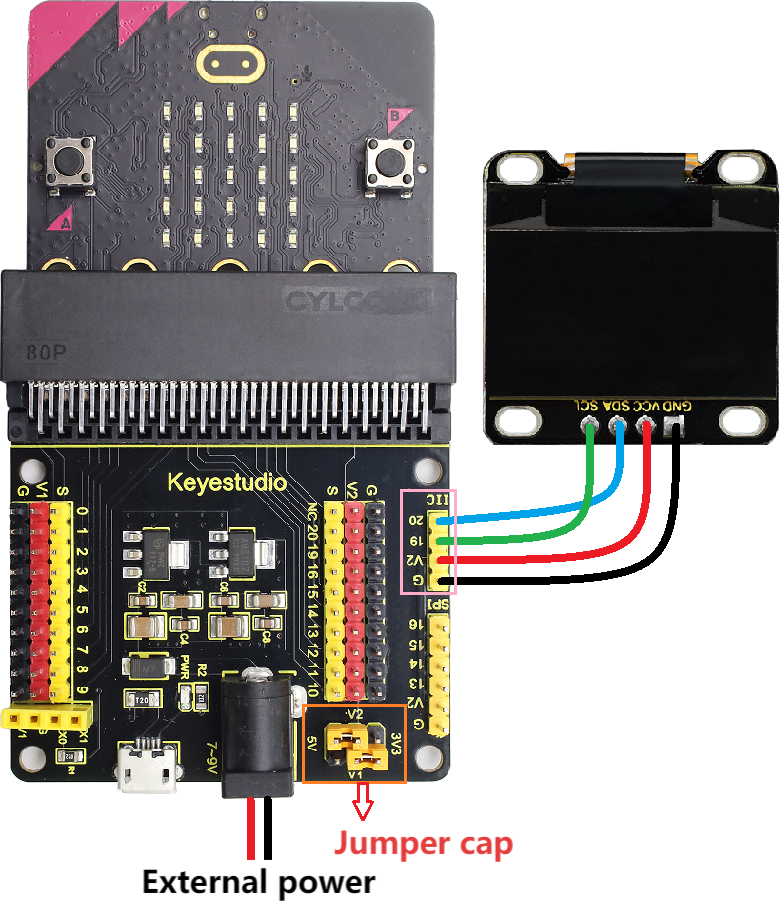

⚠️ 配線する際、ワイヤーの色に注意してください。

OLED display	wire color	micro:bit shield pin	micro:bit board pin
GND	black	G	G
VCC	red	V2	V
SDA	blue	20	P20
SCL	green	19	P19

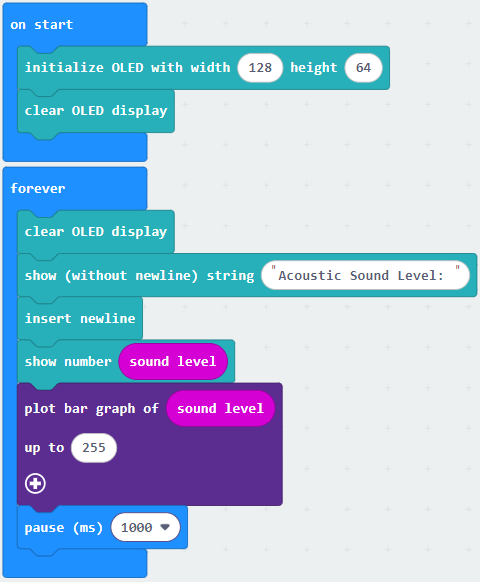

完成コード：

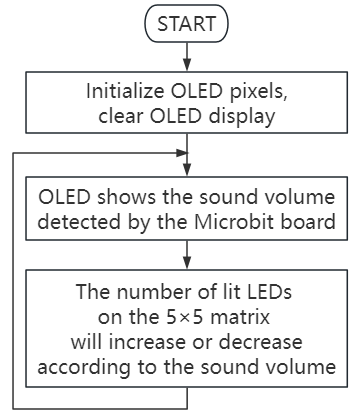

簡単な説明：

① OLEDのピクセルを初期化し、OLEDをクリアする。

② OLEDは「音圧レベル：」を表示し、次の行に音の強度を表示する。

③ “値”と“最大値”に基づいて棒グラフを描画する。もし“最大値”が0の場合、グラフは自動的に調整される。音が大きくなると5×5 LED マトリクスの点灯しているLED数がバーグラフのように増え、逆に減る。

配線を行い、micro USBケーブルで電源を入れた後、外部電源（単三電池6本）を接続して十分な電力供給を確保してください。

Windows 10 App を使用する場合は、単に Download をクリックします。ブラウザの場合は、.hex ファイルを micro:bit ボードに送信します。

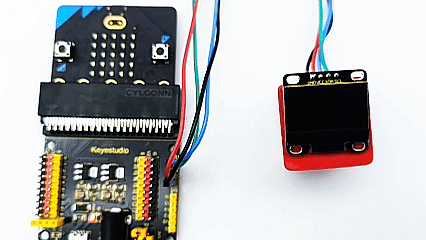

テストコードを micro:bit ボードにアップロードすると、OLED がリアルタイムで音の値を表示します。

micro:bit ボードのマイクに向かって音を出すと、5×5 LED マトリクスの点灯数が音量に応じて増減します。

⚠️ 注意: 実験で使用しているブロックはこのキットに含まれていません。

(ヒント: 結果が表示されない場合は、micro:bitボードのリセットボタンを押してください。)
