3.3.4 Slimme geluidsmeter

3.3.4.1 Overzicht

De slimme geluidsmeter, ook wel geluidniveaumeter of decibelmeter genoemd, wordt gebruikt om geluid te detecteren. Geluid wordt in verschillende niveaus ingedeeld, en de microfoon op de micro:bit detecteert de intensiteit ervan in de omgeving in realtime. Op basis van die niveaus deelt de micro:bit het in meerdere graden in.

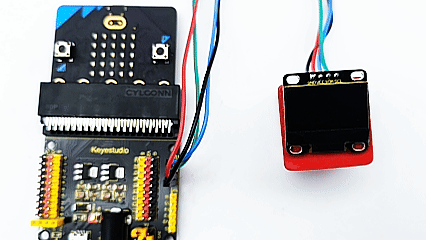

In dit project toont het OLED-display het huidige geluidsniveau in realtime, en zal de 5×5 LED-matrix enkele LED’s aan- of uitschakelen afhankelijk van het geluidsniveau.

Dit soort apparaat heeft de technische drempel en kosten voor geluidsmonitoring aanzienlijk verlaagd, en wordt daarom veel toegepast voor milieu-geluidmonitoring, arbeidsgezondheid en -veiligheid, bouwplaatsen en entertainmentlocaties, enz.

3.3.4.2 Kennis van componenten

Micro:bit-microfoon

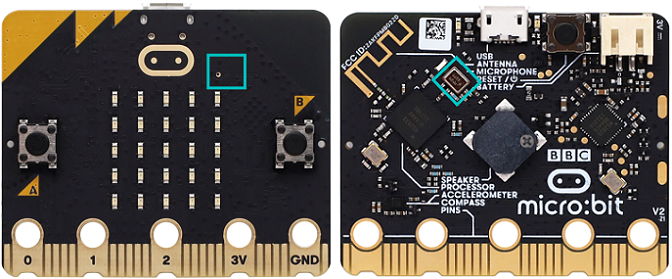

Het micro:bit V2-bord is uitgerust met een microfoon die geluiden en audiosignalen detecteert. De microfoon bevindt zich boven op het bord (het kleine gaatje, dat gebruikt wordt om omgevingsgeluid op te vangen, en ernaast bevindt zich een LED-indicator). De chip die de microfoon aanstuurt en verwerkt zit aan de achterkant van het bord.

Bij gebruik plaatst u het micro:bit-bord met de voorkant naar boven.

Wanneer het bord geluid detecteert, gaat de microfoon-LED-indicator branden.

3.3.4.3 Vereiste componenten


micro:bit V2 hoofdboard ×1	micro:bit shield ×1	OLED-display ×1

micro USB-kabel ×1	4-pins kabel ×1	batterijhouder ×1

AA-batterijen(zelf mee te nemen) ×6

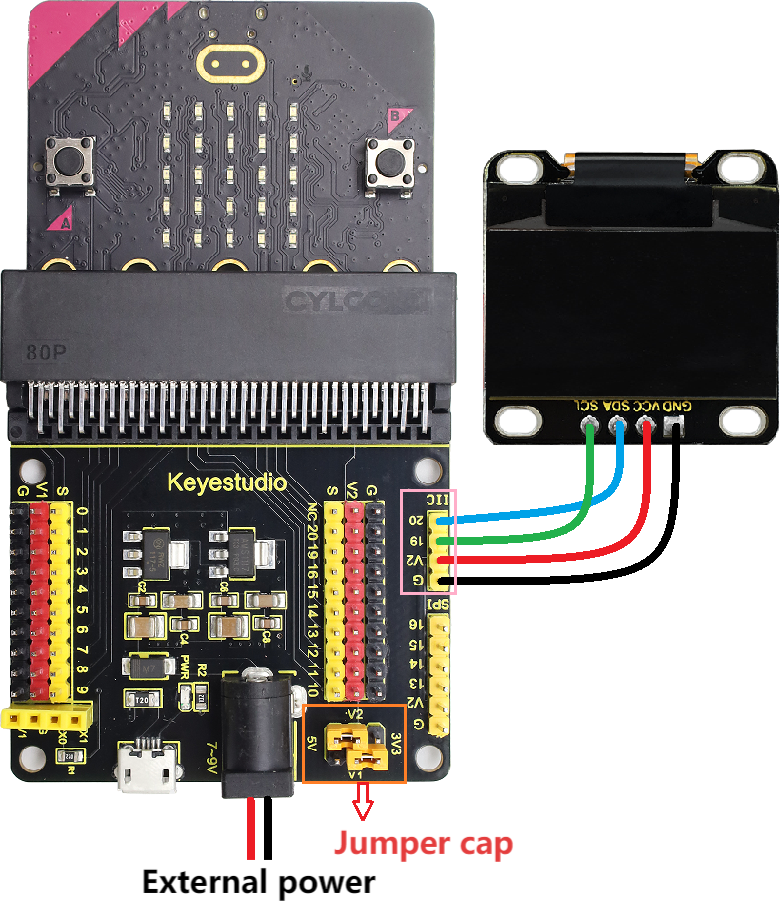

3.3.4.4 Bedradingsschema

⚠️ Let bij het aansluiten op de kleur van de draden.

OLED display	wire color	micro:bit shield pin	micro:bit board pin
GND	zwart	G	G
VCC	rood	V2	V
SDA	blauw	20	P20
SCL	groen	19	P19

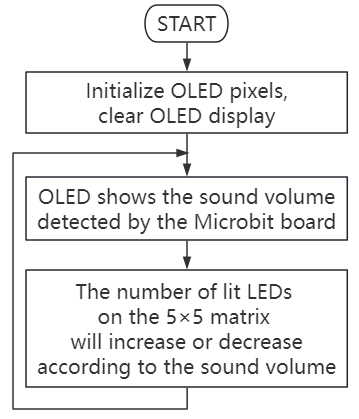

3.3.4.5 Stroomdiagram van de code

3.3.4.6 Testcode

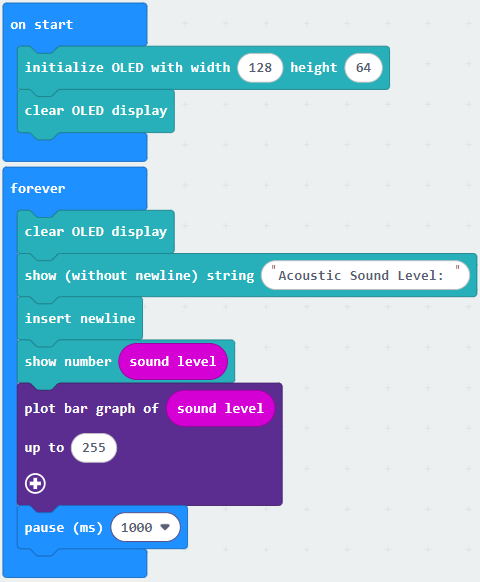

Volledige code:

Korte uitleg:

① Initialiseer de OLED-pixels, wis de OLED.

② De OLED toont “Geluidsniveau: ” en geeft de geluidsintensiteit op de volgende regel weer.

③ Teken een staafdiagram op basis van de “waarde” en de “maximumwaarde”. Als de “maximumwaarde” 0 is, past de grafiek zich automatisch aan. Het aantal verlichte LED’s op de 5×5 LED-matrix neemt toe naarmate het geluid harder wordt, net als bij een staafdiagram. Omgekeerd neemt het af.

3.3.4.7 Testresultaat

Na het aansluiten en inschakelen via de micro USB-kabel, sluit u de externe voeding (6 AA-batterijen) aan om een voldoende stroomvoorziening te garanderen.

Voor de Windows 10 App klikt u gewoon op Download. Voor de browser stuurt u het “.hex” bestand naar het micro:bit-bord.

Na het uploaden van de testcode naar het micro:bit-bord toont de OLED de geluidswaarden in realtime.

Maak geluid naar de microfoon op het micro:bit-bord; het aantal verlichte LED’s op de 5×5 LED-matrix zal toenemen of afnemen afhankelijk van het geluidsvolume.

⚠️ Opmerking: De bouwstenen in het experiment zijn niet bij deze kit inbegrepen.

(Tip: Als er geen resultaat wordt waargenomen, druk dan op de resetknop van het micro:bit-bord.)
