Projekt 30 Smart Home

1. Beschreibung

In diesem Technologiezeitalter sind wir alle mit Smart Home vertraut. Es ist ein System, das elektrische Geräte über Tasten steuern kann.

In diesem Projekt wollen wir ein Smart Home mittels einer IR-Fernbedienung simulieren. Mit dem Arduino MCU als Kern kann es verwendet werden, um Licht, Klimaanlagen, Fernseher und Sicherheitsmonitore zu steuern.

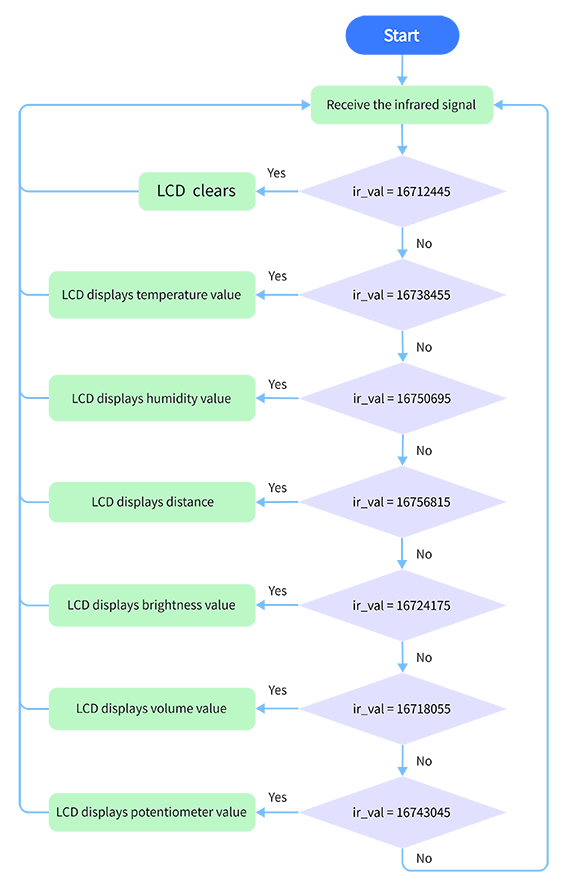

2. Flussdiagramm

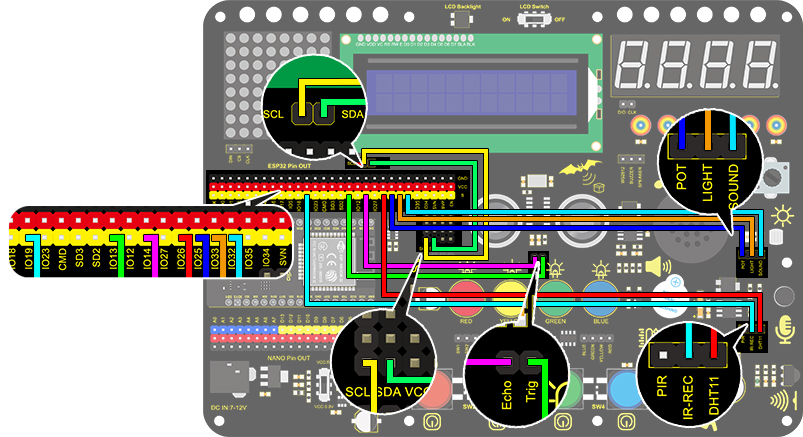

3. Schaltplan

4. Testcode

Mit der IR-Fernbedienung zeigt dieses Smart Home verschiedene Sensorwerte auf dem LCD an, darunter einen Temperatur- und Feuchtigkeitssensor, einen Tonsensor, einen Fotowiderstand, ein Potentiometer und einen Ultraschallsensor.

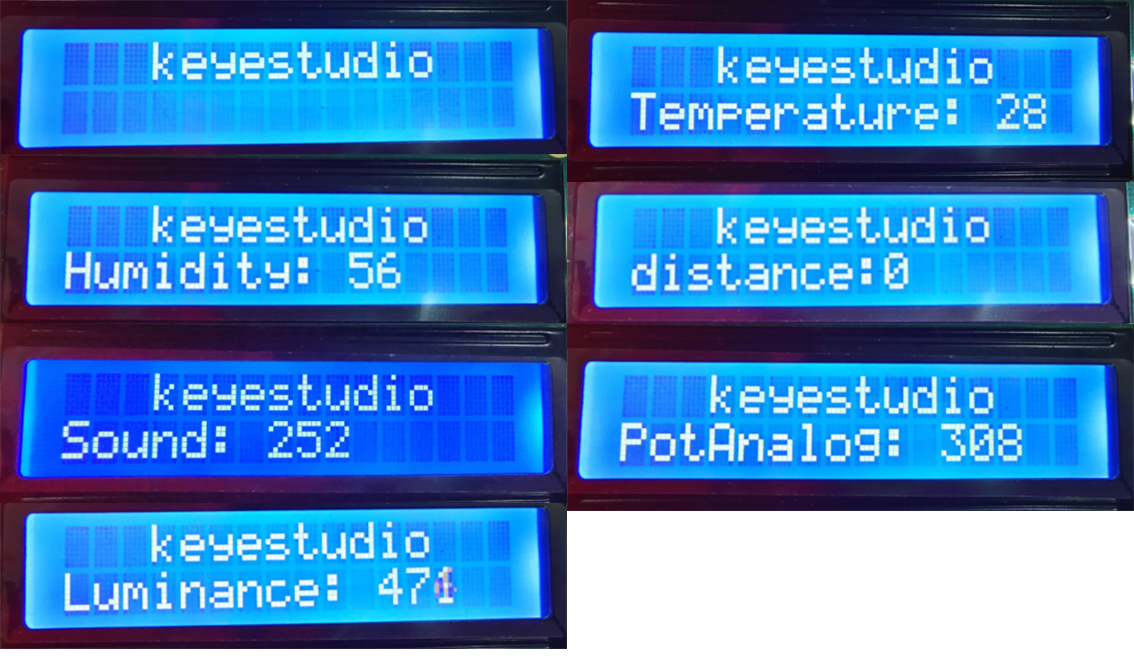

5. Testergebnis

Nach dem Anschluss der Verkabelung und dem Hochladen des Codes können wir durch Drücken der Tasten die entsprechenden Inhalte auf dem LCD sehen. Die OK-Taste löscht die Sensordarstellung.

6. Code-Erklärung

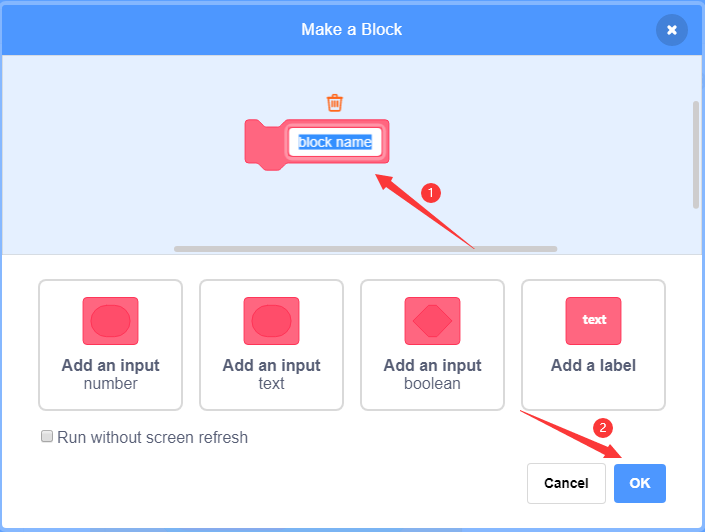

Die Blöcke sind so zahlreich, dass wir die Funktion „Make a Block“ verwenden. Dadurch werden zahlreiche Blöcke zusammengefasst und können direkt aufgerufen werden, was das gesamte Programm erheblich vereinfacht.

Klicken Sie auf „My Block“, um einen selbstdefinierten Block zu erstellen, und Sie können Ihre eigenen Codeblöcke bauen.
