Projekt 6 Wasserflusslicht

1. Beschreibung

Dieses einfache Wasserflusslicht-Projekt hilft Ihnen, die elektronische Verpackung zu erlernen. In diesem Projekt steuern wir LEDs, um die Farbe mit einer bestimmten Geschwindigkeit über ein Arduino-Board zu ändern.

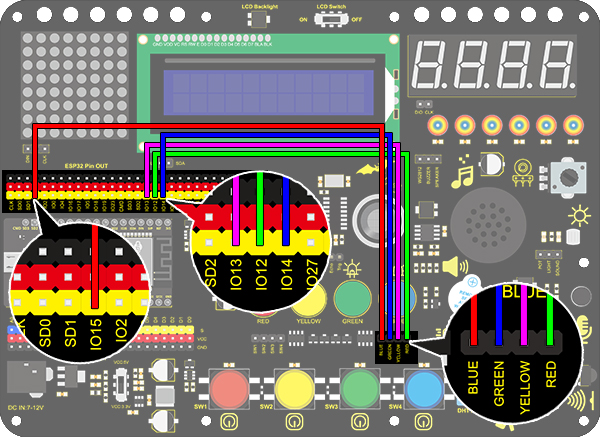

2. Schaltplan

3. Testcode

Ein Wasserflusslicht besteht aus einem LED-Lichtstrom von links nach rechts.

  1. Ziehen Sie die beiden grundlegenden Codeblöcke.

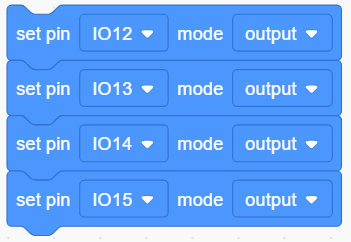

  1. Stellen Sie den Pin-Modus auf „output“ ein.

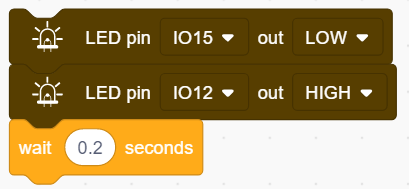

  1. Ziehen Sie die folgenden Blöcke aus dem Bereich „LED“ und setzen Sie den IO15-Pin auf LOW, den IO12-Pin auf HIGH. Stellen Sie dann die Verzögerungszeit auf 0,2 s ein.

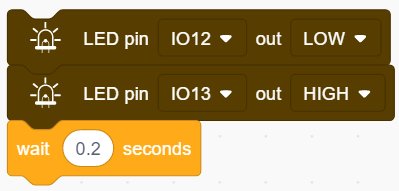

  1. Ziehen Sie die folgenden Blöcke aus dem Bereich „LED“ und setzen Sie den IO12-Pin auf LOW, den IO13-Pin auf HIGH. Stellen Sie dann die Verzögerungszeit auf 0,2 s ein.

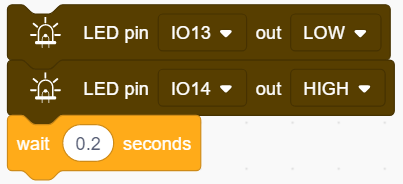

  1. Ziehen Sie die folgenden Blöcke aus dem Bereich „LED“ und setzen Sie den IO13-Pin auf LOW, den IO14-Pin auf HIGH. Stellen Sie dann die Verzögerungszeit auf 0,2 s ein.

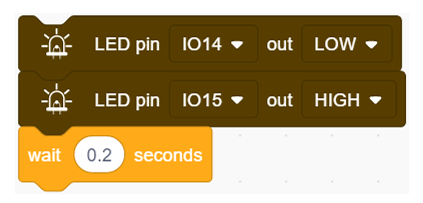

  1. Ziehen Sie die folgenden Blöcke aus dem Bereich „LED“ und setzen Sie den IO14-Pin auf LOW, den IO15-Pin auf HIGH. Stellen Sie dann die Verzögerungszeit auf 0,2 s ein.

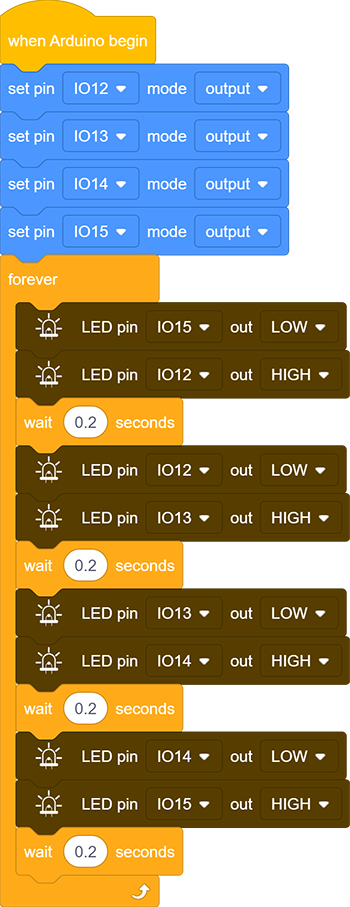

Vollständiger Code：

4. Testergebnis

Nach dem Hochladen des Codes und dem Einschalten leuchten die LEDs von links nach rechts auf.
