Projet 30 Maison Intelligente

1. Description

À l’ère de la technologie, nous sommes tous familiers avec la maison intelligente. C’est un système qui peut contrôler les appareils électriques via des boutons.

Dans ce projet, nous cherchons à simuler une maison intelligente via une télécommande IR. Avec un MCU Arduino comme cœur, il peut être utilisé pour contrôler la lumière, les climatiseurs, la télévision et les moniteurs de sécurité.

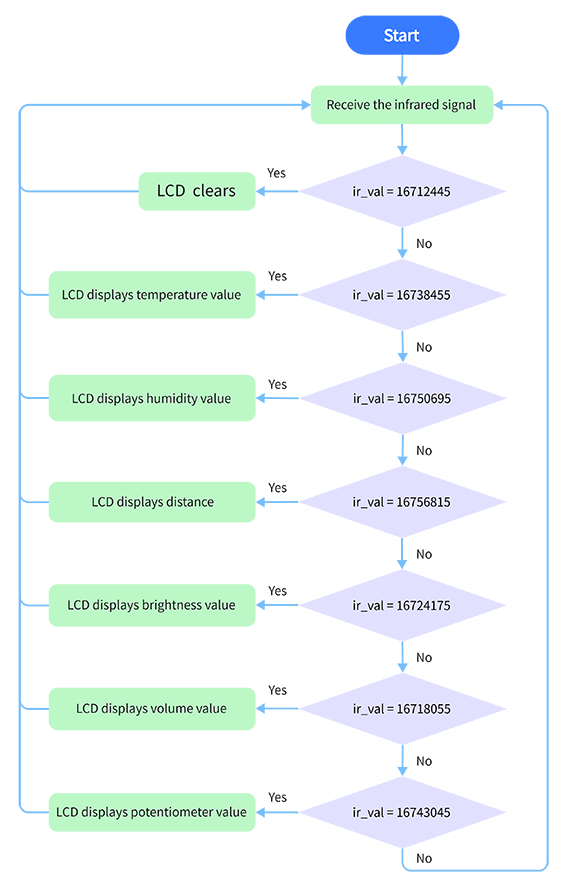

2. Organigramme

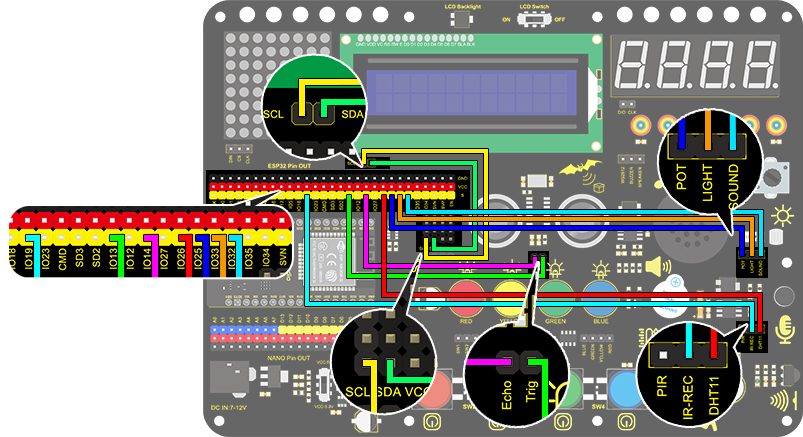

3. Schéma de câblage

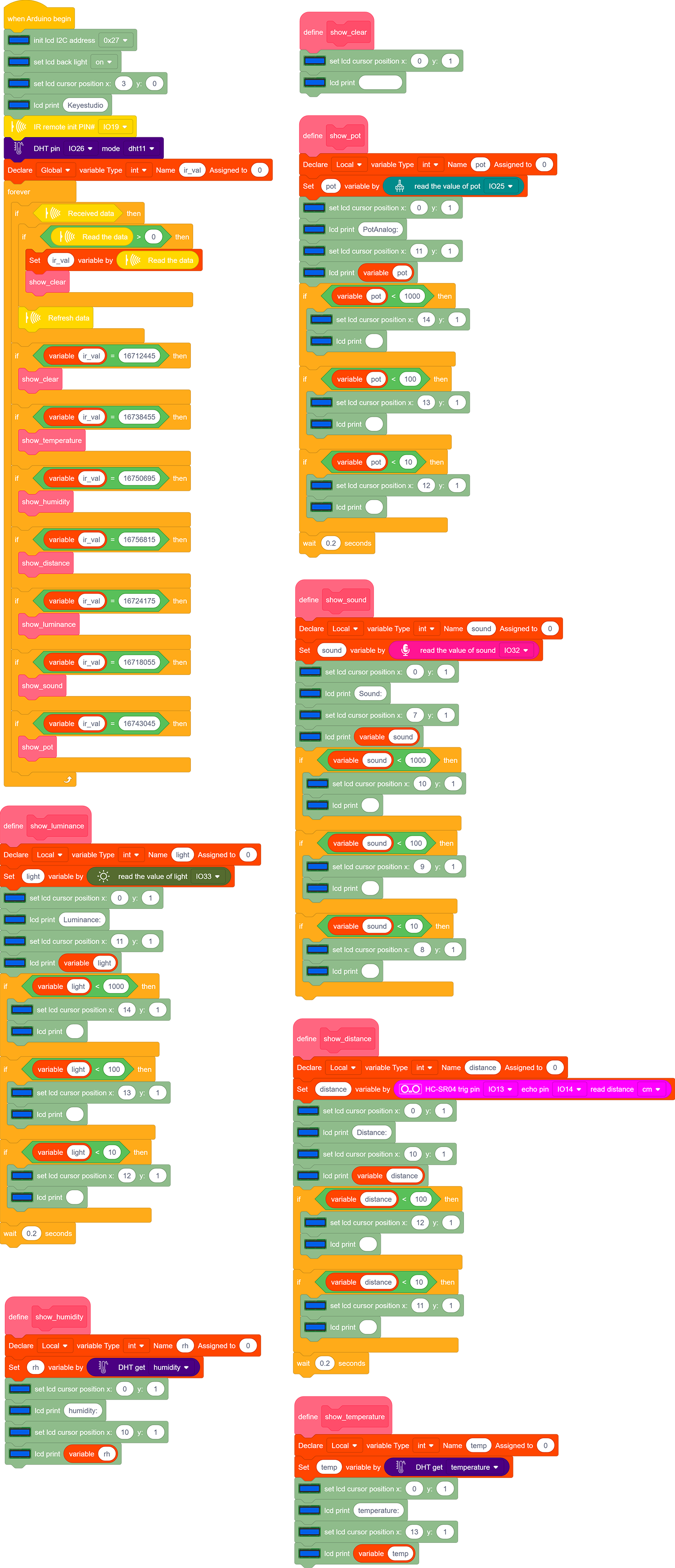

4. Code de test

Avec la télécommande IR, cette maison intelligente affiche diverses valeurs de capteurs sur l’écran LCD, incluant un capteur de température et d’humidité, un capteur sonore, une photorésistance, un potentiomètre et un capteur ultrasonique.

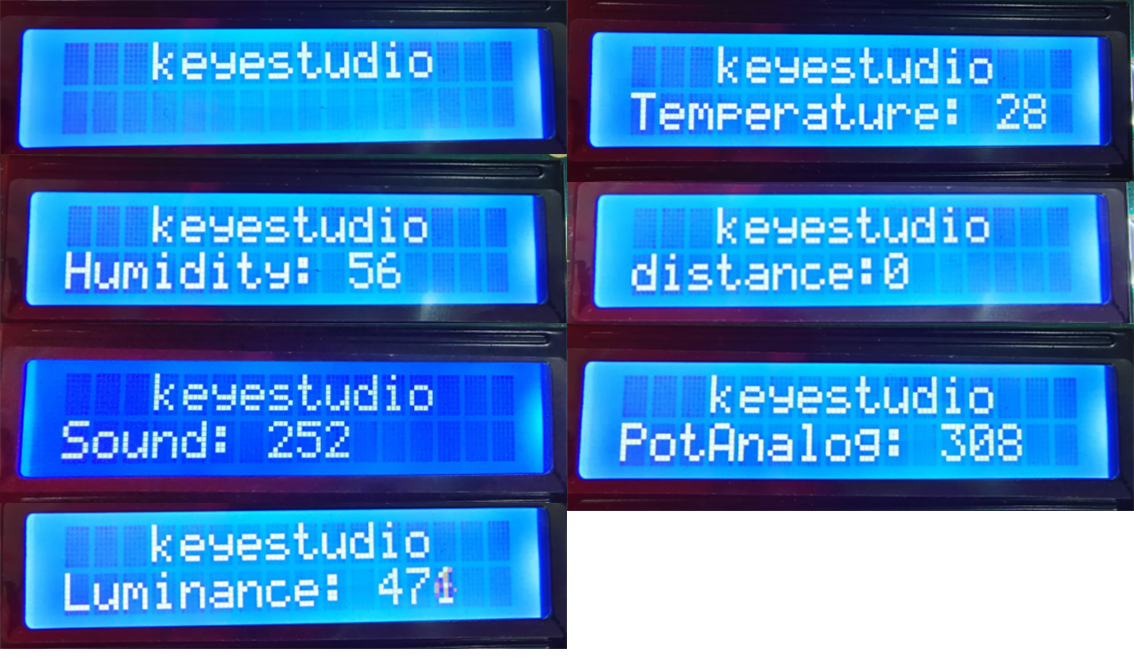

5. Résultat du test

Après avoir connecté le câblage et téléchargé le code, nous pouvons voir les contenus correspondants sur l’écran LCD en appuyant sur les boutons. Le bouton OK efface l’affichage des capteurs.

6. Explication du code

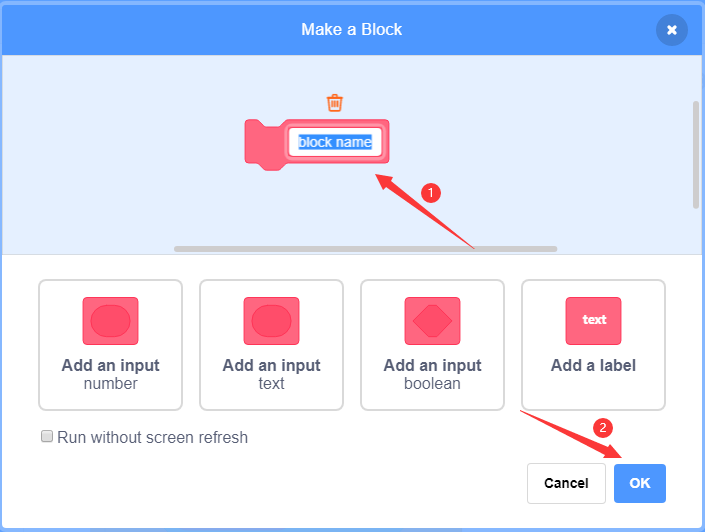

Les blocs sont nombreux, c’est pourquoi nous utilisons la fonction “Make a Block”. En procédant ainsi, de nombreux blocs sont regroupés et peuvent être rappelés directement, ce qui simplifie grandement l’ensemble du programme.

Cliquez sur “My Block” pour créer un bloc défini par l’utilisateur, et vous pouvez construire vos propres blocs de code.
