Projet 6 Lumière de Flux d’Eau

1. Description

Ce projet simple de lumière de flux d’eau vous permet d’apprendre l’assemblage électronique. Dans ce projet, nous contrôlerons des LEDs pour changer de couleur à une vitesse spécifiée via une carte Arduino.

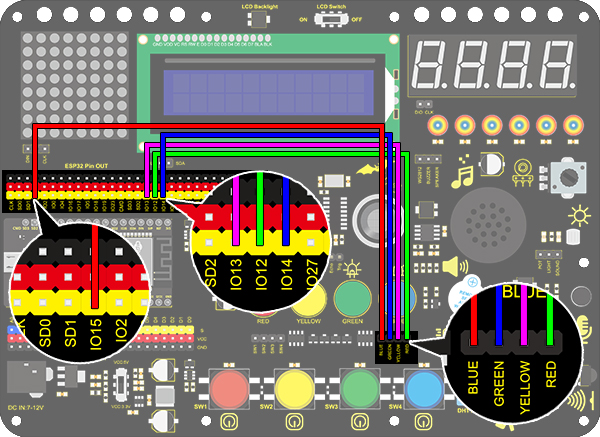

2. Schéma de Câblage

3. Code de Test

Une lumière de flux d’eau consiste en un flux d’éclairage LED allant de la gauche vers la droite.

  1. Faites glisser les deux blocs de code de base.

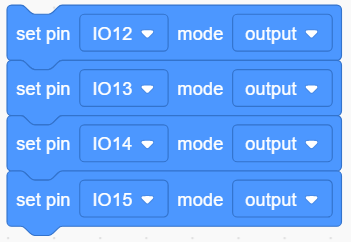

  1. Réglez le mode du pin sur « output ».

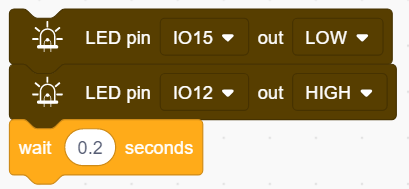

  1. Faites glisser les blocs suivants de la partie “LED” et réglez le pin IO15 sur LOW, le pin IO12 sur HIGH. Puis réglez le temps de délai à 0,2s.

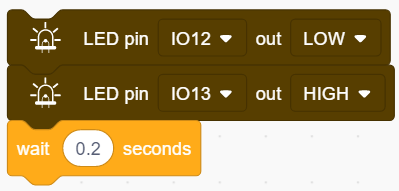

  1. Faites glisser les blocs suivants de la partie “LED” et réglez le pin IO12 sur LOW, le pin IO13 sur HIGH. Puis réglez le temps de délai à 0,2s.

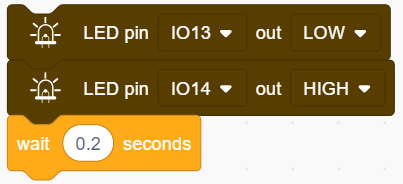

  1. Faites glisser les blocs suivants de la partie “LED” et réglez le pin IO13 sur LOW, le pin IO14 sur HIGH. Puis réglez le temps de délai à 0,2s.

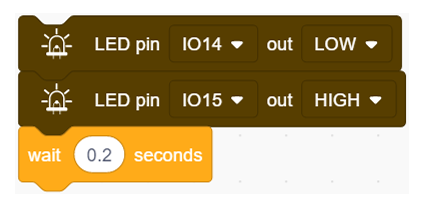

  1. Faites glisser les blocs suivants de la partie “LED” et réglez le pin IO14 sur LOW, le pin IO15 sur HIGH. Puis réglez le temps de délai à 0,2s.

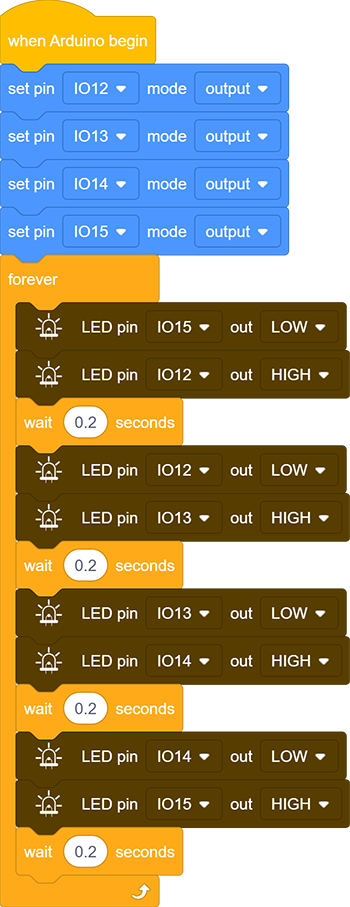

Code Complet：

4. Résultat du Test

Après avoir téléversé le code et mis sous tension, les LEDs s’allument de la gauche vers la droite.
