1. 製品紹介
1.1 説明
この学習キットは6歳以上の子供向けに特化したプログラム可能なツールで、LED、ボタン、LCD、フォトセンサー、サウンドセンサー、IR受信機、温湿度センサーなど15のモジュールとセンサーを備え、30以上の面白いプロジェクトを収録しています。
Arduino C言語が提供されており、プログラミング思考の育成を支援します。
1.2 特徴
簡単な配線：VCCとGNDの配線は隠されています。
多機能：NanoまたはESP32開発ボードを制御ボードとして使用可能で、15のセンサーが統合されています。外部電源が接続されている場合、DIPスイッチでVCC電圧を3.3Vまたは5Vに切り替えられます。
シンプルな構造：6mmの二重通過銅柱でアクリル板を接続します。
高い拡張性：VCCとGNDピンが提供されています。
プログラミング学習：Arduino C言語が利用可能です。
1.3 パラメータ
動作電圧: 5V または 3.3V
直流電源: 7-12V
USB電源: 5V
動作電流: ≥35mA
動作温度: –10°C ~ +65°C

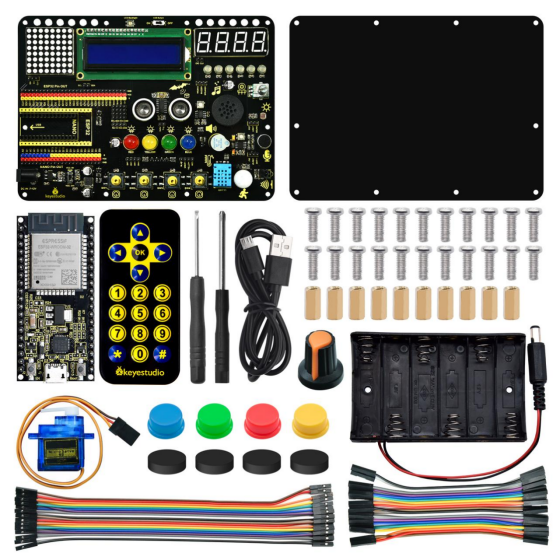

1.4 キット内容
No. |
コンポーネント |
数量 |
画像 |
|---|---|---|---|
1 |
Keyestudio 回路統合ボード |
1 |
|
2 |
Keyestudio ESP32 ボード |
1 |
|
3 |
3XAA 電池ホルダー（電池は含まれていません） |
1 |
|
4 |
サーボ |
1 |
|
5 |
マイナスドライバー |
1 |
|
6 |
プラスドライバー |
1 |
|
7 |
IRリモコン |
1 |
|
8 |
USBケーブル |
1 |
|
9 |
M2.5*6MM 丸頭ネジ |
22 |
|
10 |
M2.5*9MM 二重通過銅柱 |
10 |
|
11 |
20CM F-F デュポン線 |
20 |
|
12 |
10CM F-F デュポン線 |
20 |
|
13 |
アクリル板 |
1 |
|
14 |
ゴムパッド |
4 |
|
15 |
ポテンショメータキャップ |
1 |
|
16 |
赤ボタンキャップ |
1 |
|
17 |
緑ボタンキャップ |
1 |
|
18 |
黄ボタンキャップ |
1 |
|
19 |
青ボタンキャップ |
1 |
|
1.5 ESP32 制御ボード
紹介

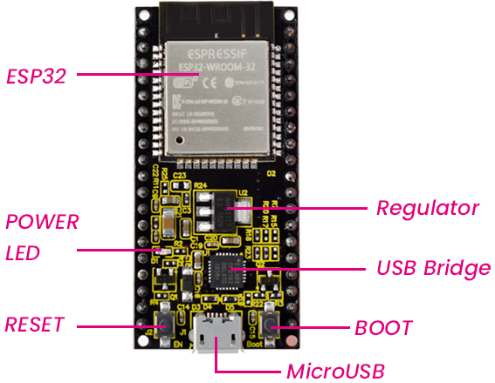

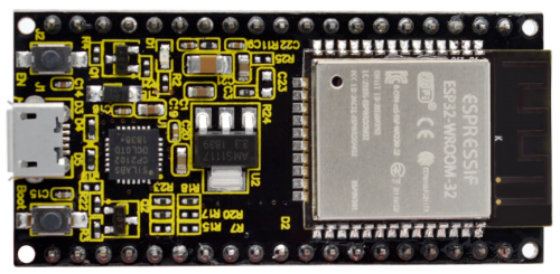

Keyestudio ESP32 コアボードはESP-WROOM-32モジュールをベースにしたミニ開発ボードです。ボードはほとんどのI/Oポートを2.54mmピッチのピンヘッダーに引き出しており、必要に応じて周辺機器を簡単に接続できます。
開発およびデバッグ時には、両側の標準ピンヘッダーが操作をより簡単かつ便利にします。
ESP-WROOM-32モジュールは業界をリードするWiFi + Bluetooth統合ソリューションで、10個未満の外部部品で構成されています。アンテナスイッチ、RFバラン、パワーアンプ、低雑音アンプ、フィルター、電源管理モジュールを統合しています。同時にTSMCの低消費電力40nm技術を採用し、電力性能とRF性能を両立し、安全で信頼性が高く、多様なアプリケーションに拡張しやすい設計です。
仕様
マイクロコントローラ：ESP-WROOM-32 モジュール
USB-シリアルポートチップ：CP2102-GMR
動作電圧：DC 5V
動作電流：80mA
電流供給：500mA
動作温度範囲：-40°C ~ +85°C
WiFiモード：Station/SoftAP/SoftAP+Station/P2P
WiFiプロトコル：802.11 b/g/n/e/i（802.11n、最大速度150 Mbps）
WiFi周波数範囲：2.4 GHz ~ 2.5 GHz
Bluetoothプロトコル：Bluetooth v4.2 BR/EDRおよびBLE標準準拠
寸法：552613mm
重量：9.3g

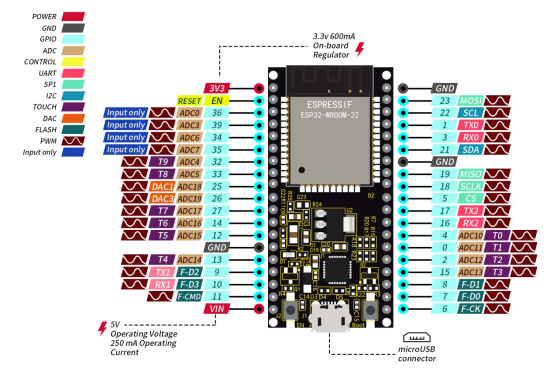

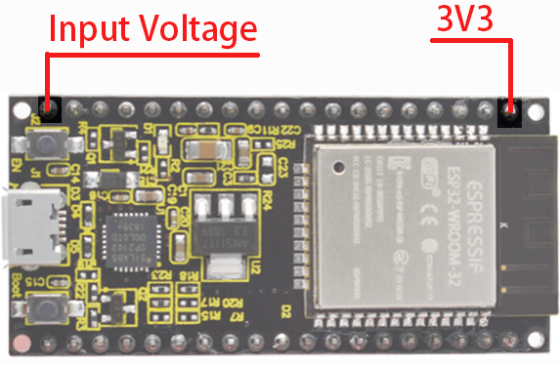

ピン配置
ESP32は一般的なプロセッサよりピン数は少ないですが、ピンの多機能再利用に問題はありません。
注意：ESP32のピン電圧レベルは3.3Vです。5V動作の他デバイスと接続する場合は、レベルコンバーターを使用して電圧レベルを変換してください。
電源ピン: モジュールには+5Vと3.3Vの2つの電源ピンがあります。これらのピンを使って他のデバイスやモジュールに電源を供給できます。
GNDピン: モジュールには3つのグランドピンがあります。
Enableピン (EN): このピンはモジュールの有効/無効を制御します。高レベルで有効、低レベルで無効になります。
入出力ピン (GPIO): 32個のGPIOピンを使ってLED、スイッチ、その他の入出力デバイスと通信できます。内部でプルアップまたはプルダウンも可能です。
注意: GPIO6からGPIO11ピン（SCK/CLK、SDO/SD0、SDI/SD1、SHD/SD2、SWP/SD3、SCS/CMDピン）は内部モジュールのSPI通信に使用されているため、使用は推奨されません。
ADC: このモジュールには16個のADCピンがあり、アナログ電圧（センサー出力など）をデジタル電圧に変換できます。いくつかのコンバーターは内部アンプに接続されており、高精度で微小電圧を測定可能です。
DAC: ESP32モジュールには8ビット精度の2つのD/Aコンバーターがあります。
タッチパッド: ESP32モジュールには静電容量変化に感度のある10個のピンがあり、特定のPCBパッドに接続してタッチスイッチとして使用できます。
SPI: モジュールには2つのSPIインターフェースがあり、ディスプレイ、SD/microSDメモリーカードモジュール、外部フラッシュメモリーの接続に使用できます。
I2C: SDAとSCLピンはI2C通信に使用されます。
シリアル通信 (UART): モジュールには2つのUARTシリアルインターフェースがあり、最大5Mbpsの情報を2台のデバイス間で転送可能です。UART0はCTSおよびRTS制御機能も備えています。
PWM: ほぼすべてのESP32入出力ピンはPWM（パルス幅変調）に使用可能で、モーターやLEDライト、色の制御に利用できます。
1.6 コンポーネント
1.7 ESP32 統合ボード

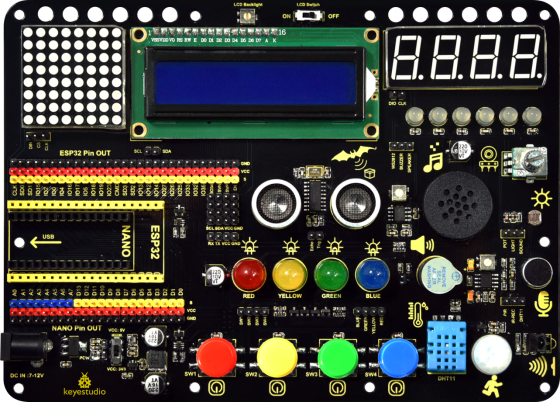

この拡張ボードはKeyestudio Nano Plus開発ボードおよびKeyestudio ESP32開発ボードと互換性があります。VCCの電圧はDIPスイッチで3.3V（ESP32）または5V（Nano）に設定可能です。

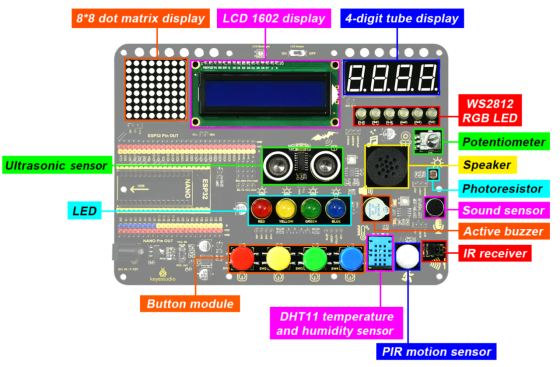

4つのボタン、4つのLED（赤、黄、緑、青）、6つのWS2812 RGB LED、ブザー、PIRモーションセンサー、IR受信機、サウンドセンサー、フォトレジスター、8002アンプ、ポテンショメーター、超音波センサー、4ビットデジタル管表示器、8x8ドットマトリックス表示器、LCD 1602表示器を統合しています。
さらに、各ピンに独自のVCCとGNDがあり、ボードの互換性が高く、他のモジュールの拡張学習の機会を増やします。

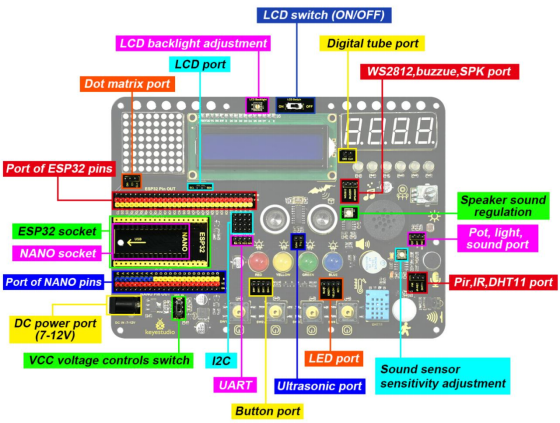

モジュール紹介
ピン配置
