2. 製品の取り付け

ステップ1: アクリル板の保護フィルムを剥がします。

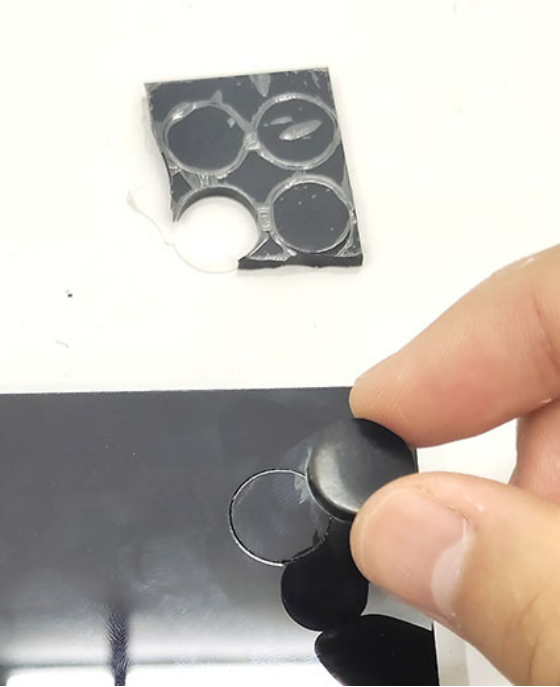

ステップ2: アクリル板の下側の位置決め円内に、4つのゴムパッドを貼り付けます。

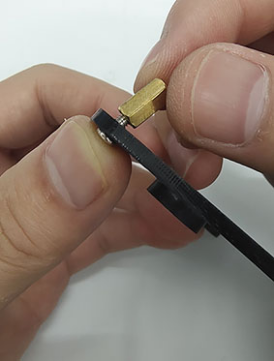

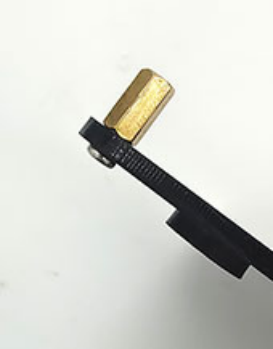

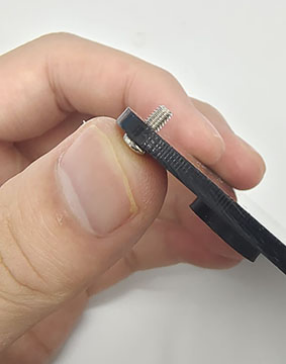

ステップ3: アクリル板の下側（ゴムパッドがある面）から穴に向かって、ネジを一つずつ通し、その上に銅製のスペーサーをねじ込みます。以下の図を参照してください。

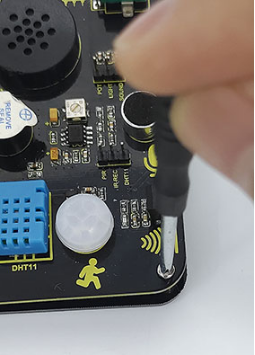

ステップ4: 拡張ボードの穴を銅製スペーサーに合わせます。中央の2つの穴が合っているか確認してください。合っていない場合は、ボードを180°回転させてください。調整後、ネジでボードを固定します。

ステップ5: ボタンキャップとポテンショメータキャップを取り付けます。

ステップ6: ESP32ボードを取り付けます。

注意事項:

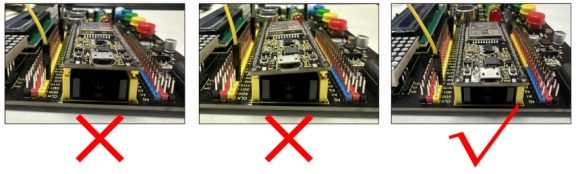

ボードのUSBポートは外側を向くようにしてください。逆方向に取り付けるとボードが焼損する恐れがあります。
ESP32ボードは統合ボードのESP32ポートにしっかりと差し込む必要があります。そうしないと、ESP32インターフェースボードと統合ボード間の接続が不安定になり、キットが正常に動作しない可能性があります。
