Projekt 02: Ampel
1. Übersicht
In diesem Projekt verwenden wir drei LEDs (rot, gelb und grün), einen Lautsprecher auf dem micro:bit Board und eine 5x5 LED-Matrix, um ein Modell einer Ampel zu erstellen.
2. Komponenten
|
|
|
|---|---|---|
micro:bit Board *1 |
micro:bit T-Typ Erweiterungsboard *1 |
micro USB Kabel *1 |
|
|
|
rote LED *1 |
gelbe LED *1 |
grüne LED *1 |
|
|
|
220Ω Widerstand *3 |
Jumper Kabel |
Steckbrett *1 |
|
|
|
Batteriefach *1 |
Ampelkarte *1 |
3. Komponentenwissen
Lautsprecher
Der micro:bit ist mit einem Lautsprecher ausgestattet, was es einfach macht, in deinem Projekt Töne zu erzeugen.

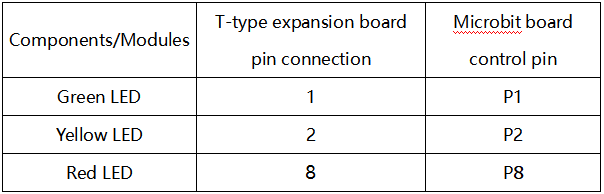

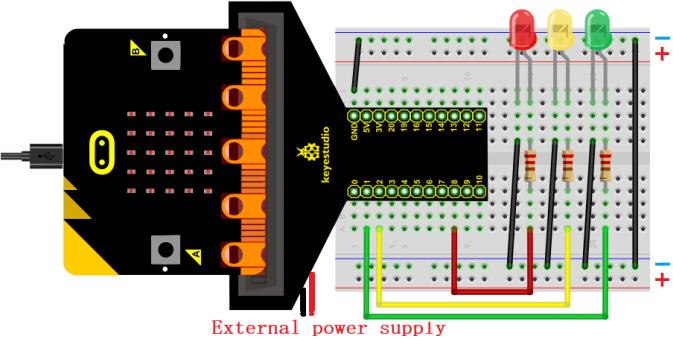

4. Schaltplan
Hinweis: Das micro:bit Board muss wie unten gezeigt in das T-Typ Erweiterungsboard eingesteckt werden. Die LED-Matrix des micro:bit Boards sollte auf derselben Seite wie das Logo des Erweiterungsboards sein.

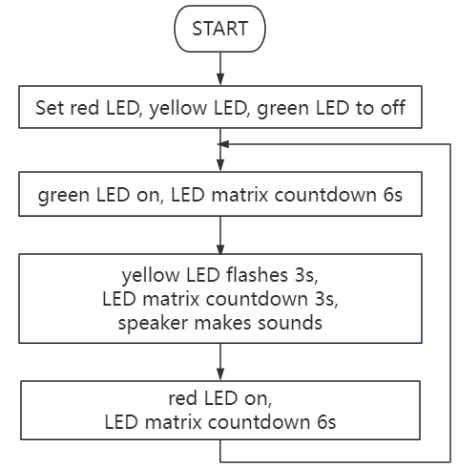

5. Programmablauf
6. Testcode
Die Code-Datei befindet sich im Ordner Projekt 02：Ampel, Datei Project-02-Traffic-Lights.hex.

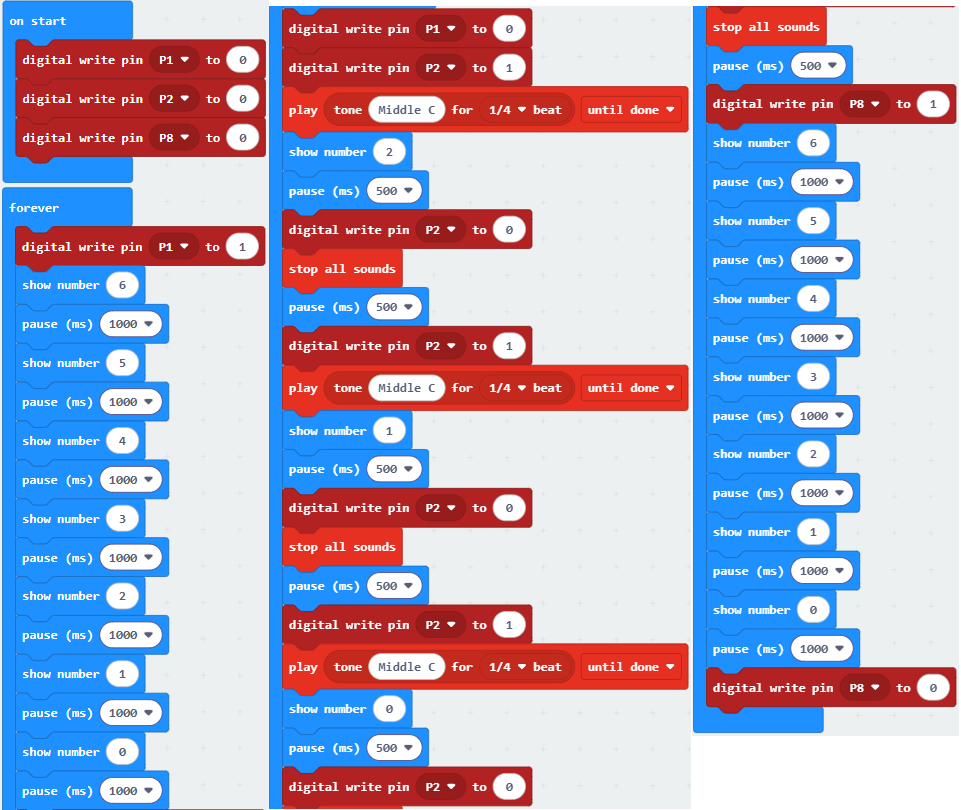

Codeblöcke laden:
7. Testergebnis
Für die Windows 10 App klicke auf „Download“. Für Browser sende die heruntergeladene „.hex“-Datei an das micro:bit Board.

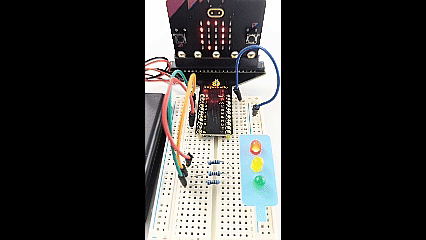

Nach dem Herunterladen des Codes auf das Board leuchtet die grüne LED und die 5×5 LED-Matrix zählt 6 Sekunden herunter. Nachdem die grüne LED aus ist, blinkt die gelbe LED und die Matrix zählt 3 Sekunden mit Ton vom Lautsprecher herunter. Zum Schluss leuchtet die rote LED mit einem Countdown von 6 Sekunden. Diese Abläufe wiederholen sich.
ACHTUNG: Wenn die Verkabelung korrekt ist, du aber keine Ergebnisse siehst, drücke den Reset-Knopf auf der Rückseite des Boards.
Beim Betrieb über externe Stromversorgung den DIP-Schalter auf ON stellen.
