Projekt 02: Ampel

1. Übersicht

In diesem Projekt verwenden wir drei LEDs (rot, gelb und grün), einen Lautsprecher auf dem micro:bit Board und eine 5x5 LED-Matrix, um ein Modell einer Ampel zu erstellen.

2. Komponenten




micro:bit Board *1

micro:bit T-Typ Erweiterungsboard *1

micro USB Kabel *1




rote LED *1

gelbe LED *1

grüne LED *1




220Ω Widerstand *3

Jumper-Kabel

Steckbrett *1



Batteriehalter *1
(selbst mitgebrachte AA Batterien *2)

Ampelkarte *1

3. Komponentenwissen

Lautsprecher


Der micro:bit verfügt über einen Lautsprecher, der es einfach macht, in deinem Projekt Töne zu erzeugen.

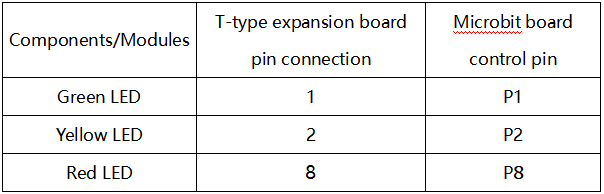

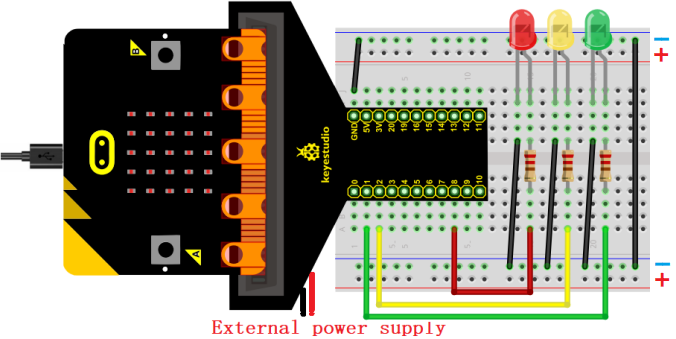

4. Schaltplan


Hinweis: Das micro:bit Board muss wie unten gezeigt in das T-Typ Erweiterungsboard eingesteckt werden. Die LED-Matrix des micro:bit Boards sollte auf derselben Seite wie das Logo des Erweiterungsboards sein.

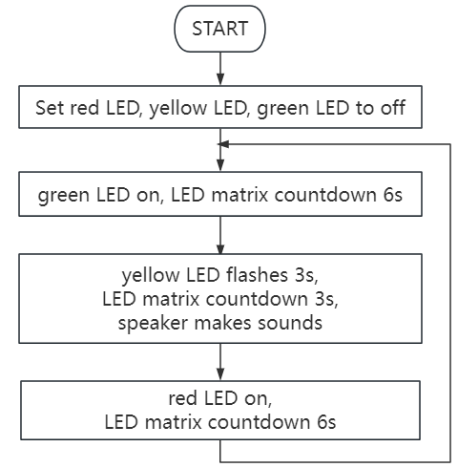

5. Programmablauf


6. Testcode

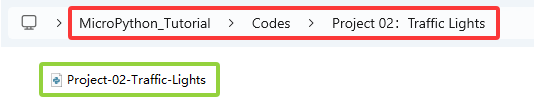

Die Code-Datei befindet sich im Ordner Projekt 02：Ampel, Datei Project-02-Traffic-Lights.py.


Vollständiger Code:

'''
Function: traffic lights with countdowns and buzzes
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import microbit related libraries
from microbit import *

pin1.write_digital(0) # set P1 pin to low
pin2.write_digital(0) # set P2 pin to low
pin8.write_digital(0) # set P8 pin to low

import music # import music libraries

while True:
   pin1.write_digital(1)  # P1 pin to high
   display.show('6')  # LED matrixs shows 6
   sleep(1000)        # delay 1s
   display.show('5')
   sleep(1000)
   display.show('4')
   sleep(1000)
   display.show('3')
   sleep(1000)
   display.show('2')
   sleep(1000)
   display.show('1')
   sleep(1000)
   display.show('0')
   sleep(1000)
   pin1.write_digital(0)
   pin2.write_digital(1)
   music.play("C4:4")    # speaker plays C4 tone
   display.show('2')
   sleep(500)
   pin2.write_digital(0)
   music.reset()         # no tone
   sleep(500)
   pin2.write_digital(1)
   music.play("C4:4")
   display.show('1')
   sleep(500)
   pin2.write_digital(0)
   music.reset()
   sleep(500)
   pin2.write_digital(1)
   music.play("C4:4")
   display.show('0')
   sleep(500)
   pin2.write_digital(0)
   music.reset()
   sleep(500)
   pin8.write_digital(1)
   display.show('6')
   sleep(1000)
   display.show('5')
   sleep(1000)
   display.show('4')
   sleep(1000)
   display.show('3')
   sleep(1000)
   display.show('2')
   sleep(1000)
   display.show('1')
   sleep(1000)
   display.show('0')
   sleep(1000)
   pin8.write_digital(0)

7. Testergebnis

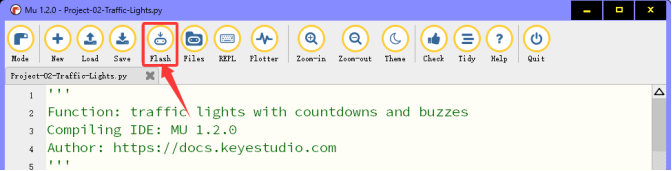

Klicke auf „Flash“, um den Code auf das micro:bit Board zu laden.


Nach dem Herunterladen des Codes auf das Board mit dem micro USB Kabel oder einer externen Stromversorgung einschalten (DIP-Schalter auf ON stellen) und die Reset-Taste auf dem Board drücken.

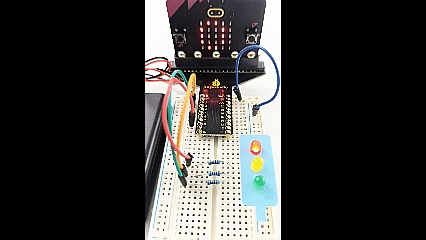

Die grüne LED leuchtet und die 5×5 LED-Matrix zählt 6 Sekunden herunter. Nachdem die grüne LED aus ist, blinkt die gelbe LED und die Matrix zählt 3 Sekunden herunter, während der Lautsprecher Töne abspielt. Zum Schluss leuchtet die rote LED mit einem Countdown von 6 Sekunden. Diese Abläufe wiederholen sich.

ACHTUNG: Wenn die Verkabelung korrekt ist, aber keine Ergebnisse sichtbar sind, drücke die Reset-Taste auf der Rückseite des Boards.


Beim Einschalten über externe Stromversorgung den DIP-Schalter auf ON stellen.
