5.2.5 Ziegelsteine vermeiden

5.2.5.1 Übersicht

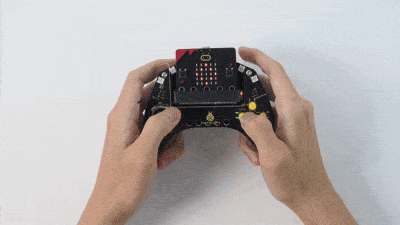

In diesem Projekt spielen wir ein Ziegelstein-Vermeidungsspiel, bei dem die Spieler ein Micro:bit-Gamepad verwenden, um ihren LED-Indikator nach links und rechts zu bewegen, während sie von oben fallenden Ziegelsteinen ausweichen. Es gibt drei Zustände: a) ein dynamisches Symbol beim Start, b) Echtzeit-Vermeidungsaktionen während des Spiels und c) eine Endpunktzahl nach Kollisionen.

Spieler erhalten 1 Punkt nach jeder Vermeidung (wenn der Ziegelstein den Boden erreicht), und das Spiel ist beendet, wenn sie mit einem Ziegelstein kollidieren; die Endpunktzahl wird mit einem Scrolleffekt angezeigt.

Das Spiel kann durch gleichzeitiges Drücken von A+B gestartet oder zurückgesetzt werden. Dieser unkomplizierte Spielmechanismus kombiniert Echtzeit-Reaktionsfähigkeit mit strategischer Antizipation.


5.2.5.2 Benötigte Teile




micro:bit V2 Board (selbst mitgebracht) ×1

micro:bit Smart Gamepad (montiert) ×1

AAA Batterie (selbst mitgebracht) ×4

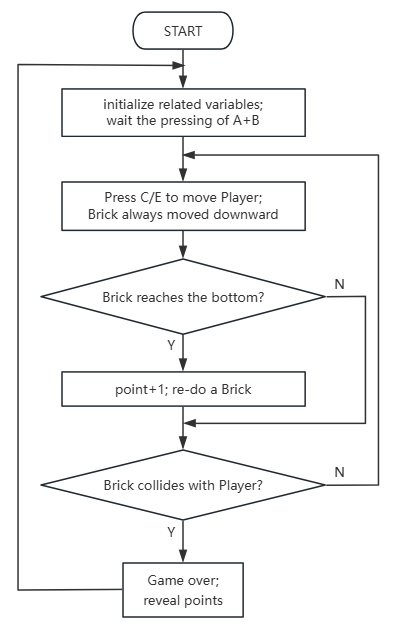

5.2.5.3 Codeablauf


5.2.5.4 Testcode

⚠️ Beachten Sie, dass der anfängliche Schwellenwert „brick_move_speed=300“ je nach Bedarf geändert werden kann. Je höher der Wert ist, desto langsamer fällt der Ziegelstein.

Vollständiger Code:

import utime
import random
from microbit import *

# ===================== Global Configuration & Variables =====================
# Player initial configuration (micro:bit pixel coordinates: col=column(0-4, left-right), row=row(0-4, top-bottom))
player_fixed_row = 4    # Player's fixed row (bottom row)
player_init_col = 4     # Player's initial column (rightmost)
brick_move_speed = 300  # Brick falling interval (ms)

# Game state: 0=not started 1=running 2=game over
game_state = 0
brick_x = 0             # Brick current column (left-right)
brick_y = 0             # Brick current row (top-bottom)
score = 0               # Score counter
a_pressed_flag = False  # Left move button debounce flag
b_pressed_flag = False  # Right move button debounce flag
collision_x = False     # Collision detection - same column
collision_y = False     # Collision detection - same row
flash_count = 0         # End screen flash counter
time_passed = 0         # Time difference (for brick falling)
current_time = 0        # Current timestamp
last_brick_time = 0     # Last brick falling timestamp
start_flag = 0          # Start button debounce flag
can_start = False       # Game start flag
ab_pressed = False      # A+B pressed simultaneously flag
player_col = player_init_col  # Player's current column

# Initialize pins with pull-up (PULL_UP: pressed=low level 0, released=high level 1)
pin13.set_pull(pin13.PULL_UP)  # Right move button
pin15.set_pull(pin15.PULL_UP)  # Left move button

# ===================== Core Functions =====================
def on_start():
    """Initialization on power-up: randomly generate initial brick column"""
    global brick_x
    brick_x = random.randint(0, 4)

def draw_game():
    """Draw game screen: player (bright) + brick (dim)"""
    global game_state, player_col, brick_x, brick_y
    display.clear()
    # Draw player (fixed at bottom row, brightness 9 = brightest)
    display.set_pixel(player_col, player_fixed_row, 9)
    # Draw brick during gameplay (brightness 3 = dim)
    if game_state == 1:
        display.set_pixel(brick_x, brick_y, 7)

def reset_game():
    """Reset all game states"""
    global game_state, player_col, brick_x, brick_y, score
    global a_pressed_flag, b_pressed_flag
    game_state = 1
    player_col = player_init_col
    brick_x = random.randint(0, 4)
    brick_y = 0
    score = 0
    a_pressed_flag = False
    b_pressed_flag = False
    display.clear()

def check_collision():
    """Collision detection: game over if brick is in same column and row as player"""
    global collision_x, collision_y, game_state, flash_count
    collision_x = (brick_x == player_col)
    collision_y = (brick_y == player_fixed_row)
    if collision_x and collision_y:
        game_state = 2
        display.clear()
        flash_count = 0

# ===================== Main Loop =====================
def on_forever():
    """Main game logic loop"""
    global ab_pressed, can_start, start_flag, last_brick_time
    global flash_count, player_col, a_pressed_flag, b_pressed_flag
    global current_time, time_passed, brick_x, brick_y, score

    # 1. A+B pressed simultaneously: start/reset game (debounced)
    ab_pressed = button_a.is_pressed() and button_b.is_pressed()
    can_start = ab_pressed and (game_state != 1)
    if can_start:
        if start_flag == 0:
            start_flag = 1
            utime.sleep_ms(20)
            if button_a.is_pressed() and button_b.is_pressed():
                reset_game()
                last_brick_time = running_time()
    else:
        start_flag = 0

    # 2. Game not started state
    if game_state == 0:
        display.show(Image.DIAMOND_SMALL)
        utime.sleep_ms(500)
        display.show(Image.DIAMOND)
        utime.sleep_ms(500)

    # 3. Game over state
    if game_state == 2:
        if flash_count < 3:
            display.scroll(score)
            utime.sleep_ms(300)
            display.clear()
            utime.sleep_ms(200)
            flash_count += 1
        else:
            display.scroll(score)
            utime.sleep_ms(500)

    # 4. Game running logic
    if game_state == 1:
        # Left move button (pin15): fix level detection + set flag only on successful move
        if not pin15.read_digital():  # Pressed = low level 0, trigger left move
            if not a_pressed_flag:
                if player_col > 0:
                    player_col -= 1
                    a_pressed_flag = True  # Only set flag on successful move
                    utime.sleep_ms(50)
        else:
            a_pressed_flag = False  # Reset flag immediately when button is released

        # Right move button (pin13): fix level detection + set flag only on successful move
        if not pin13.read_digital():  # Pressed = low level 0, trigger right move
            if not b_pressed_flag:
                if player_col < 4:
                    player_col += 1
                    b_pressed_flag = True  # Only set flag on successful move
                    utime.sleep_ms(50)
        else:
            b_pressed_flag = False  # Reset flag immediately when button is released

        # Brick falling logic
        current_time = running_time()
        time_passed = current_time - last_brick_time
        if time_passed > brick_move_speed:
            last_brick_time = current_time
            brick_y += 1
            if brick_y > 4:
                brick_x = random.randint(0, 4)
                brick_y = 0
                score += 1

        # Collision detection + screen refresh
        check_collision()
        draw_game()

# ===================== Program Entry Point =====================
if __name__ == "__main__":
    on_start()
    while True:
        on_forever()
        utime.sleep_ms(10)


Kurze Erklärung:

① Bibliotheken importieren, Konstanten konfigurieren und initialisieren.

Es importiert zuerst utime für zeitbezogene Operationen (z. B. Verzögerungen), random zum Generieren von Zufallszahlen, microbit für den Zugriff auf die Hardware des Micro:bit.

Anschließend werden globale Variablen und Konstanten zur Konfiguration des Spiels definiert:

  • player_fixed_row und player_init_col definieren die anfängliche Position des Spielers (in der rechtesten Spalte der untersten Reihe).

  • brick_move_speed legt das Zeitintervall (in Millisekunden) des Falls des Ziegelsteins fest.

  • game_state verfolgt den Spielstatus (0=initial, 1=spielend, 2=Spiel vorbei).

  • brick_x, brick_y speichern die aktuellen Koordinaten des Ziegelsteins.

  • score zählt die Punkte.

  • a_pressed_flag, b_pressed_flag eliminieren Tastenprellen.

  • collision_x, collision_y erkennen Kollisionen.

  • flash_count erzeugt einen Flackereffekt am Ende des Spiels.

  • time_passed, current_time, last_brick_time dienen zur Zeitmessung des Falls der Ziegelsteine.

  • start_flag, can_start, ab_pressed werden für den Spielstart und zum Zurücksetzen des Anti-Jitters und des Tastenstatus verwendet.

  • player_col speichert die aktuelle Spaltenposition des Spielers.

Schließlich konfiguriert es pin13 und pin15 (für linke und rechte Tastenbewegungen verwendet) als interne Pull-up-Widerstände (pinX.PULL_UP), was bedeutet, dass die Pins einen hohen Pegel (1) beibehalten, wenn die Tasten nicht gedrückt werden, und einen niedrigen Pegel (0), wenn sie gedrückt werden.

import utime
import random
from microbit import *

# ===================== Global Configuration & Variables =====================
# Player initial configuration (micro:bit pixel coordinates: col=column(0-4, left-right), row=row(0-4, top-bottom))
player_fixed_row = 4    # Player's fixed row (bottom row)
player_init_col = 4     # Player's initial column (rightmost)
brick_move_speed = 300  # Brick falling interval (ms)

# Game state: 0=not started 1=running 2=game over
game_state = 0
brick_x = 0             # Brick current column (left-right)
brick_y = 0             # Brick current row (top-bottom)
score = 0               # Score counter
a_pressed_flag = False  # Left move button debounce flag
b_pressed_flag = False  # Right move button debounce flag
collision_x = False     # Collision detection - same column
collision_y = False     # Collision detection - same row
flash_count = 0         # End screen flash counter
time_passed = 0         # Time difference (for brick falling)
current_time = 0        # Current timestamp
last_brick_time = 0     # Last brick falling timestamp
start_flag = 0          # Start button debounce flag
can_start = False       # Game start flag
ab_pressed = False      # A+B pressed simultaneously flag
player_col = player_init_col  # Player's current column

# Initialize pins with pull-up (PULL_UP: pressed=low level 0, released=high level 1)
pin13.set_pull(pin13.PULL_UP)  # Right move button
pin15.set_pull(pin15.PULL_UP)  # Left move button

② Definitionen der Kernfunktionen.

Es gibt drei Kernfunktionen, die das Spiel benötigt:

  • on_start() : Wird beim Programmstart aufgerufen. Es initialisiert hauptsächlich die Startspaltenposition der Ziegelsteine und stellt sicher, dass einer zufällig zwischen 0 und 4 erscheint.

  • draw_game() : Verantwortlich für das Rendern von Spielelementen auf der Micro:bit 5x5 LED-Matrix. Es löscht die Anzeige und zeigt den Spieler mit maximaler Helligkeit (9) in der untersten Reihe player_fixed_row mit Spalten, die durch player_col bestimmt werden. Wenn das Spiel läuft (game_state == 1), rendert es Ziegelsteine mit mittlerer Helligkeit (7).

  • reset_game() : Setzt das Spiel in seinen Ausgangszustand zurück. Es setzt game_state auf 1, setzt Spieler und Ziegelstein sowie Punkte zurück, löscht das Tasten-Anti-Jitter-Flag und die Anzeige.

  • check_collision() : Erkennt, ob eine Kollision zwischen dem Ziegelstein und dem Spieler auftritt. Dies wird durch den Vergleich der Achsen x (brick_x == player_col) und y (brick_y == player_fixed_row) bestimmt. Wenn beide übereinstimmen, wird eine Kollision erkannt und game_state = 2 (Spiel vorbei), die Anzeige wird gelöscht und flash_count zurückgesetzt.

# ===================== Core Functions =====================
def on_start():
    """Initialization on power-up: randomly generate initial brick column"""
    global brick_x
    brick_x = random.randint(0, 4)

def draw_game():
    """Draw game screen: player (bright) + brick (dim)"""
    global game_state, player_col, brick_x, brick_y
    display.clear()
    # Draw player (fixed at bottom row, brightness 9 = brightest)
    display.set_pixel(player_col, player_fixed_row, 9)
    # Draw brick during gameplay (brightness 3 = dim)
    if game_state == 1:
        display.set_pixel(brick_x, brick_y, 7)

def reset_game():
    """Reset all game states"""
    global game_state, player_col, brick_x, brick_y, score
    global a_pressed_flag, b_pressed_flag
    game_state = 1
    player_col = player_init_col
    brick_x = random.randint(0, 4)
    brick_y = 0
    score = 0
    a_pressed_flag = False
    b_pressed_flag = False
    display.clear()

def check_collision():
    """Collision detection: game over if brick is in same column and row as player"""
    global collision_x, collision_y, game_state, flash_count
    collision_x = (brick_x == player_col)
    collision_y = (brick_y == player_fixed_row)
    if collision_x and collision_y:
        game_state = 2
        display.clear()
        flash_count = 0

③ Hauptschleife: Spielstart-/Reset-Logik.

on_forever() überprüft zuerst, ob sowohl die A- als auch die B-Taste auf dem Micro:bit-Board gedrückt sind (button_a.is_pressed() and button_b.is_pressed()). Das Flag can_start ist wahr, wenn sowohl A als auch B gleichzeitig gedrückt werden und das Spiel nicht läuft.

Wenn can_start wahr ist und start_flag = 0 (der erste erkannte gleichzeitige Druck von A+B), setzen Sie start_flag auf 1 mit einer kurzen Verzögerung (utime.sleep_ms(20)).

Überprüfen Sie erneut, ob die A+B-Tasten gedrückt bleiben (zur Entprellung). Wenn ja, startet reset_game() das Spiel neu, und last_brick_time wird aufgezeichnet. Wenn A+B nicht gleichzeitig gedrückt werden, ist start_flag = 0.

# ===================== Main Loop =====================
def on_forever():
    """Main game logic loop"""
    global ab_pressed, can_start, start_flag, last_brick_time
    global flash_count, player_col, a_pressed_flag, b_pressed_flag
    global current_time, time_passed, brick_x, brick_y, score

    # 1. A+B pressed simultaneously: start/reset game (debounced)
    ab_pressed = button_a.is_pressed() and button_b.is_pressed()
    can_start = ab_pressed and (game_state != 1)
    if can_start:
        if start_flag == 0:
            start_flag = 1
            utime.sleep_ms(20)
            if button_a.is_pressed() and button_b.is_pressed():
                reset_game()
                last_brick_time = running_time()
    else:
        start_flag = 0

④ Hauptschleife: Anzeige des Spiel-nicht-gestartet- und Spiel-vorbei-Status.

  • Spiel noch nicht gestartet (game_state == 0): In diesem Zustand zeigt die Matrix kleine Diamanten (Image.DIAMOND_SMALL) und große Diamanten (Image.DIAMOND) an, die jeweils 500 ms dauern, als Hinweis für die Spieler, vor dem Start zu warten.

  • Spiel ist vorbei (game_state == 2): Wenn das Spiel endet, tritt das Programm in eine Schleife ein, die die Punktzahl blinken lässt. flash_count begrenzt die Anzahl der Blitze (hier 3). Jeder Blitz scrollt die aktuelle Punktzahl und löscht sie mit einer kurzen Verzögerung. Danach wird die Endpunktzahl für 500 Millisekunden erneut angezeigt.

    # 2. Game not started state
    if game_state == 0:
        display.show(Image.DIAMOND_SMALL)
        utime.sleep_ms(500)
        display.show(Image.DIAMOND)
        utime.sleep_ms(500)

    # 3. Game over state
    if game_state == 2:
        if flash_count < 3:
            display.scroll(score)
            utime.sleep_ms(300)
            display.clear()
            utime.sleep_ms(200)
            flash_count += 1
        else:
            display.scroll(score)
            utime.sleep_ms(500)

⑤ Hauptschleife: Die Logik während des Spiels.

game_state == 1 (spielend), führen Sie die folgende Logik aus:

  • Spieler bewegt sich nach links und rechts.:

    • pin15 (linke Bewegungstaste): Wenn pin15 gedrückt wird (Lesewert 0), a_pressed_flag False ist (vermeidet aufeinanderfolgende Auslöser) und der Spieler nicht ganz links ist (player_col > 0), bewegt sich der Spieler einen Platz nach links (player_col -= 1) und a_pressed_flag wird True, mit einer Verzögerung von 50 ms. Wenn pin15 nicht gedrückt wird, wird a_pressed_flag sofort auf False zurückgesetzt.

    • pin13 (rechte Bewegungstaste): Wenn pin13 gedrückt wird (Lesewert 0), a_pressed_flag False ist (vermeidet aufeinanderfolgende Auslöser) und der Spieler nicht ganz rechts ist (player_col < 4), bewegt sich der Spieler einen Platz nach rechts (player_col += 1) und b_pressed_flag wird True, mit einer Verzögerung von 50 ms. Wenn pin13 nicht gedrückt wird, wird b_pressed_flag sofort auf False zurückgesetzt.

  • Ziegelstein fällt herunter:

    • current_time erhält die aktuelle Zeit, time_passed berechnet die seit dem letzten Ziegelsteinfall verstrichene Zeit.

    • Wenn time_passed > brick_move_speed, aktualisieren Sie last_brick_time und der Ziegelstein bewegt sich einen Platz nach unten (brick_y += 1).

    • Wenn ein Ziegelstein bis zum Boden fällt (brick_y > 4), setzen Sie ihn auf eine zufällige Spalte oben zurück (brick_x = random.randint(0, 4)), und setzen Sie brick_y auf Null und score +1.

  • Kollision erkennen und Bild rendern:

    • check_collision() erkennt, ob der Spieler und der Ziegelstein kollidieren.

    • draw_game() aktualisiert die Anzeige auf der Micro:bit-Matrix.

    # 4. Game running logic
    if game_state == 1:
        # Left move button (pin15): fix level detection + set flag only on successful move
        if not pin15.read_digital():  # Pressed = low level 0, trigger left move
            if not a_pressed_flag:
                if player_col > 0:
                    player_col -= 1
                    a_pressed_flag = True  # Only set flag on successful move
                    utime.sleep_ms(50)
        else:
            a_pressed_flag = False  # Reset flag immediately when button is released

        # Right move button (pin13): fix level detection + set flag only on successful move
        if not pin13.read_digital():  # Pressed = low level 0, trigger right move
            if not b_pressed_flag:
                if player_col < 4:
                    player_col += 1
                    b_pressed_flag = True  # Only set flag on successful move
                    utime.sleep_ms(50)
        else:
            b_pressed_flag = False  # Reset flag immediately when button is released

        # Brick falling logic
        current_time = running_time()
        time_passed = current_time - last_brick_time
        if time_passed > brick_move_speed:
            last_brick_time = current_time
            brick_y += 1
            if brick_y > 4:
                brick_x = random.randint(0, 4)
                brick_y = 0
                score += 1

        # Collision detection + screen refresh
        check_collision()
        draw_game()

⑥ Programmeinstiegspunkt.

Dies ist der eigentliche Startpunkt für die Ausführung des Programms.

if __name__ == "__main__": stellt sicher, dass dieser Code nur ausgeführt wird, wenn das Skript als Hauptprogramm läuft.

Darunter führt on_start() eine einmalige Initialisierung durch. Dann tritt es in eine Endlosschleife (while True) ein, wobei jede Iteration:

  • on_forever() die gesamte Kernlogik des Spiels ausführt.

  • Eine Verzögerung von 10 ms (utime.sleep_ms(10)) steuert die Ausführungsfrequenz, reduziert die CPU-Last und sorgt für eine moderate Spielaktualisierungsgeschwindigkeit.

# ===================== Program Entry Point =====================
if __name__ == "__main__":
    on_start()
    while True:
        on_forever()
        utime.sleep_ms(10)

5.2.5.5 Testergebnis


Nach dem Brennen des Codes stecken Sie das micro:bit-Board in den Steckplatz des Gamepads (Batterien eingelegt) und schalten Sie den Schalter auf „ON“.

Es befindet sich nach dem Einschalten im 0-Initialzustand und die Matrix blinkt zwei quadratische Symbole.

Drücken Sie A und B (für mindestens 1 Sekunde), um das Spiel zu starten (im 1-Spielzustand), und ein Ziegelstein fällt in einer zufälligen Spalte. Jetzt können Sie sich durch Drücken von C/E nach links/rechts bewegen. Jedes Mal, wenn Sie einem Ziegelstein ausweichen, erhöht sich die Punktzahl um 1.

Spiel vorbei bei Kollision (2-Spiel vorbei), und die Endpunktzahl wird auf der Matrix angezeigt. Wenn Sie eine weitere Runde spielen möchten, drücken Sie A und B erneut. Schalten Sie das Gerät aus, um das Spiel zu beenden (schalten Sie den DIP-Schalter auf „OFF“).


Tipp: Wenn das Board nicht reagiert, drücken Sie bitte die Reset-Taste auf der Rückseite des micro:bit-Boards.
