5.2.7 Zahlenraten

5.2.7.1 Übersicht


In diesem Projekt spielen wir ein Zahlenratespiel mit einem Micro:bit-Board, einem Gamepad-Steuerplatine und einem OLED-Display. Wenn die richtige Zahl erraten wird, zeigt das OLED „Great!!!“ an; wenn die Schätzung zu hoch oder zu niedrig ist, zeigt es „To High!“/„To Low!“ an, zusammen mit dem entsprechenden Bereich der möglichen Zahlen.


5.2.7.2 Benötigte Teile




micro:bit V2 Board (selbst mitgebracht) ×1

micro:bit Smart Gamepad (montiert) ×1

AAA Batterie (selbst mitgebracht) ×4



OLED Display (selbst mitgebracht)×1

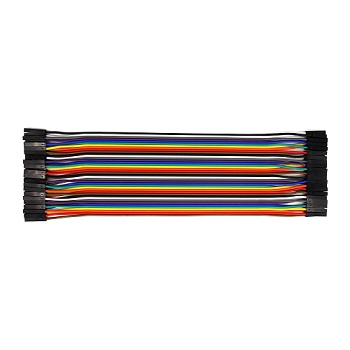

F-F DuPont Kabel (selbst mitgebracht) x4

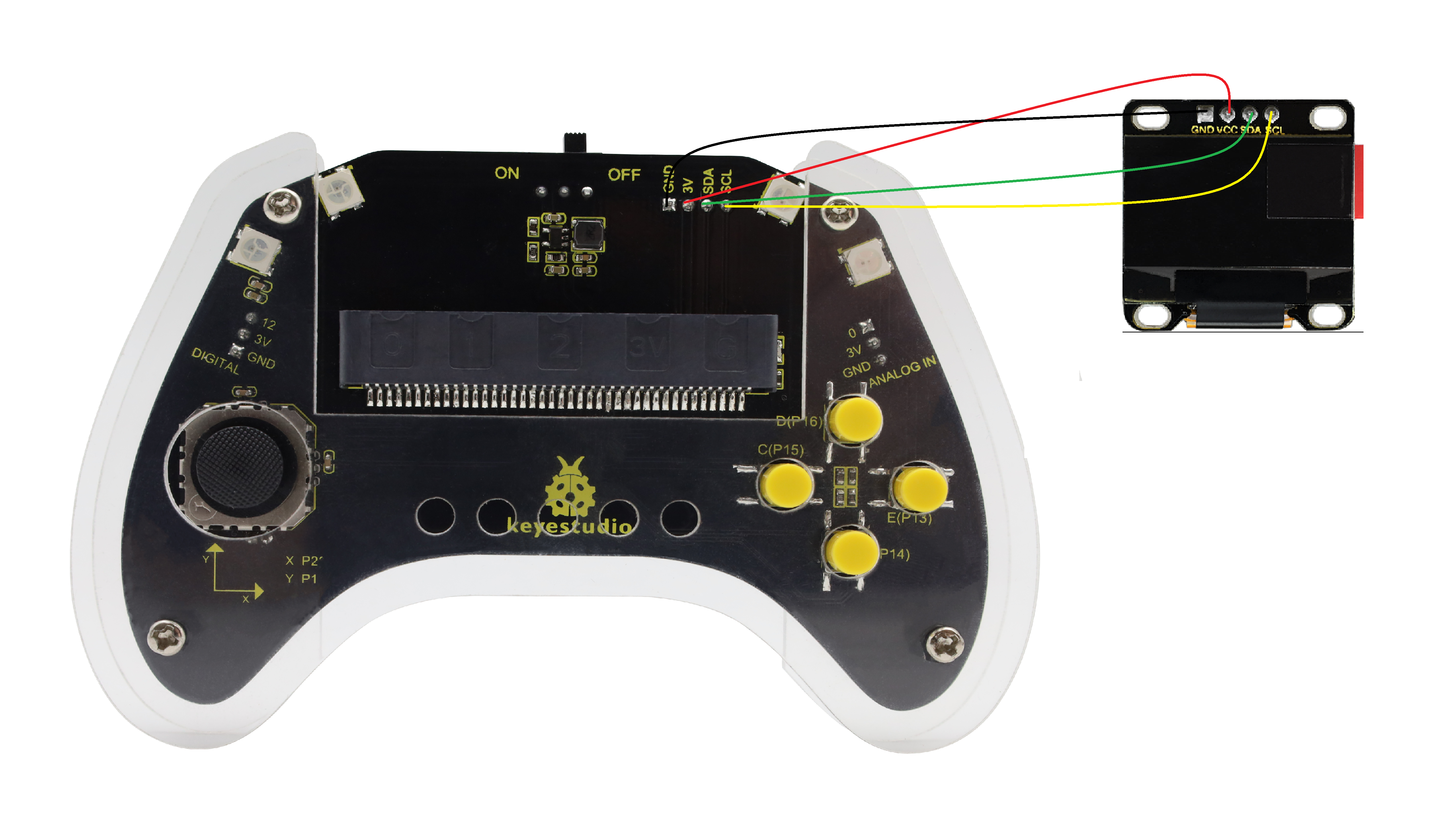

5.2.7.3 Schaltplan


Nachdem Sie die Verkabelung wie oben gezeigt vorgenommen haben, stecken Sie den micro:bit in den Steckplatz auf der Gamepad-Steuerplatine.

OLED Display

micro:bit Gamepad-Steuerplatine

micro:bit Board-Pin

GND

GND

GND

VCC

3V

3V

SDA

SDA

P20

SCL

SCL

P19

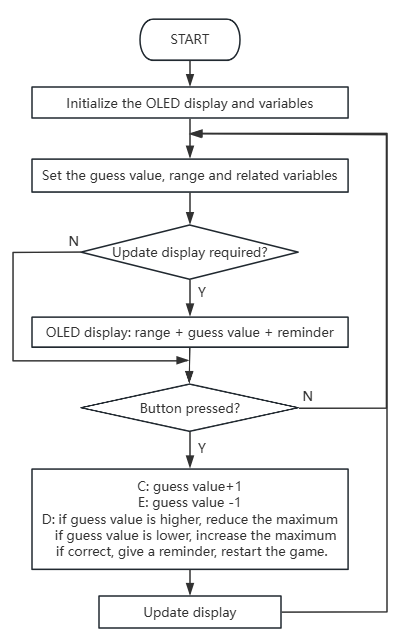

5.2.7.4 Codeablauf


5.2.7.5 Testcode

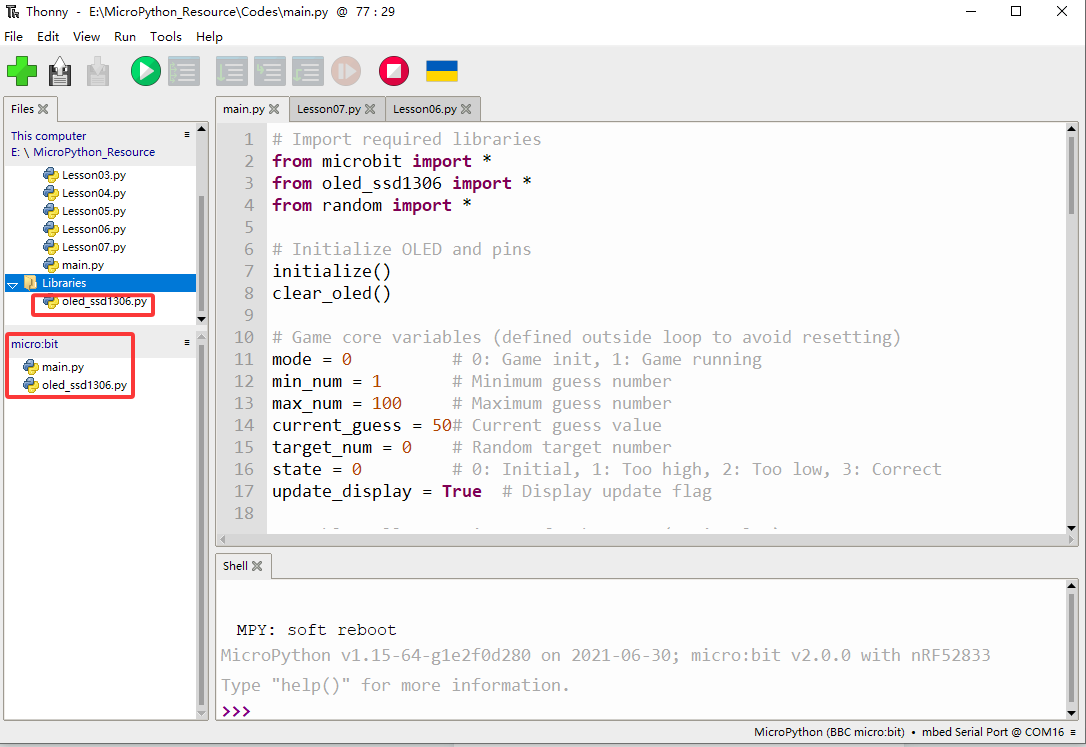

⚠️ Beachten Sie, dass hier OLED verwendet wird, daher müssen wir seine Bibliothek importieren.


Vollständiger Code:

# Import required libraries
from microbit import *
from oled_ssd1306 import *
from random import *

# Initialize OLED and pins
initialize()
clear_oled()

# Game core variables (defined outside loop to avoid resetting)
mode = 0          # 0: Game init, 1: Game running
min_num = 1       # Minimum guess number
max_num = 100     # Maximum guess number
current_guess = 50# Current guess value
target_num = 0    # Random target number
state = 0         # 0: Initial, 1: Too high, 2: Too low, 3: Correct
update_display = True  # Display update flag

# Enable pull-up resistors for buttons (active low)
pin13.set_pull(pin13.PULL_UP)
pin15.set_pull(pin15.PULL_UP)
pin16.set_pull(pin16.PULL_UP)

while True:
    # 1. Game initialization: generate random number and reset state
    if mode == 0:
        min_num = 1
        max_num = 100
        current_guess = 50
        target_num = randint(min_num, max_num)  # Generate target number
        state = 0
        mode = 1  # Switch to running mode
        update_display = True

    # 2. Game running logic
    if mode == 1:
        # Check buttons (independent detection to avoid blocking)
        if pin15.read_digital() == 0:  # Pin15 pressed: increase number
            current_guess += 1
            if current_guess > max_num:
                current_guess = max_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin13.read_digital() == 0:  # Pin13 pressed: decrease number
            current_guess -= 1
            if current_guess < min_num:
                current_guess = min_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin16.read_digital() == 0:  # Pin16 pressed: confirm guess
            if current_guess > target_num:
                state = 1
                max_num = current_guess  # Narrow range: max = current
            elif current_guess < target_num:
                state = 2
                min_num = current_guess  # Narrow range: min = current
            else:
                state = 3  # Correct guess
                mode = 0   # Reset game
            update_display = True
            sleep(50)  # Debounce delay

        # 3. Update OLED display (only when needed)
        if update_display:
            clear_oled()  # Clear screen
            # Display number range
            add_text(0, 0, "num:" + str(min_num) + "~" + str(max_num))
            # Display current guess
            add_text(0, 2, str(current_guess))
            # Display status message
            if state == 1:
                add_text(0, 4, "TO High")
            elif state == 2:
                add_text(0, 4, "TO Low")
            elif state == 3:
                add_text(0, 4, "Great!!!")

            # Reset update flag
            update_display = False

    # 4. Delay after correct guess to show message
    if state == 3:
        sleep(1000)
        state = 0


Kurze Erklärung:

① Bibliotheken importieren, OLED initialisieren, globale Variablen definieren und Tasten-Pins konfigurieren.

Drei Bibliotheken sind erforderlich: microbit (für den Zugriff auf die Micro:bit-Hardware), oled_ssd1306 (zur Steuerung des angeschlossenen OLED-Displays), random (zum Generieren von Zufallszahlen im Spiel).

initialize() und clear_oled() initialisieren und löschen das OLED.

Eine Reihe globaler Variablen wird definiert, um die Spielzustandsparameter zu verwalten, einschließlich Spielmodus (mode), Zahlenbereich (min_num, max_num), des aktuellen Schätzwerts (current_guess), der Zielzahl (target_num), des Spiel-Feedbacks (state) und eines Flags, das die Anzeigeaktualisierungen steuert (update_display).

pin13, pin15 und pin16 werden im Pull-up-Modus konfiguriert – sie bleiben hoch, wenn die Taste nicht gedrückt wird, und niedrig, wenn sie gedrückt wird.

# Import required libraries
from microbit import *
from oled_ssd1306 import *
from random import *

# Initialize OLED and pins
initialize()
clear_oled()

# Game core variables (defined outside loop to avoid resetting)
mode = 0          # 0: Game init, 1: Game running
min_num = 1       # Minimum guess number
max_num = 100     # Maximum guess number
current_guess = 50# Current guess value
target_num = 0    # Random target number
state = 0         # 0: Initial, 1: Too high, 2: Too low, 3: Correct
update_display = True  # Display update flag

# Enable pull-up resistors for buttons (active low)
pin13.set_pull(pin13.PULL_UP)
pin15.set_pull(pin15.PULL_UP)
pin16.set_pull(pin16.PULL_UP)

② Spiellogik-Initialisierung in der Hauptschleife.

Dies ist der erste logische Block der Hauptschleife des Programms, der speziell für die Spielinitialisierung oder den Neustart verantwortlich ist.

mode = 0 : Das Spiel erfordert eine Initialisierung. In diesem Fall setzt es den Schätzbereich auf 1–100 zurück und setzt den aktuellen Schätzwert auf 50. Es verwendet randint(min_num, max_num), um zufällig eine Ganzzahl zwischen 1 und 100 als Zielzahl (target_num) zu generieren.

Dann wird state = 0 (Anfangszustand) und mode = 1 (läuft) gesetzt. Und update_display wird auf True gesetzt, um sicherzustellen, dass das OLED die neuesten Spielinformationen während des Betriebs sofort aktualisiert.

while True:
    # 1. Game initialization: generate random number and reset state
    if mode == 0:
        min_num = 1
        max_num = 100
        current_guess = 50
        target_num = randint(min_num, max_num)  # Generate target number
        state = 0
        mode = 1  # Switch to running mode
        update_display = True

③ Tasten-Eingaben und Entscheidungsfindung basierend auf der Schätzung verarbeiten.

Wenn das Spiel läuft (mode == 1), verwaltet es die Spielerinteraktionen und die Spiellogik. Es erkennt unabhängig die Eingaben von drei externen Tasten:

  • pin15 wird gedrückt: (niedriger Pegel erkannt); current_guess + 1. Um zu verhindern, dass der Wert den Bereich überschreitet, überprüft und begrenzt es current_guess < oder = max_num.

  • pin13 wird gedrückt: current_guess - 1. Es überprüft auch, ob current_guess nicht größer als min_num ist.

  • pin16 wird gedrückt: Wenn pin16 gedrückt wird, bedeutet dies, dass der Spieler den Schätzwert übermittelt hat. Er wird mit target_num verglichen:

    • current_guess > target_num : state = 1 (zu hoch) und setzt das Bereichsmaximum max_num auf current_guess.

    • current_guess < target_num : state = 2 (zu niedrig) und setzt das Minimum min_num auf current_guess.

    • current_guess = target_num : state = 3 (Großartig) und setzt mode auf 0, um sich auf die nächste Runde vorzubereiten.

Nach jedem Tastendruck wird update_display auf True gesetzt, um das OLED zu aktualisieren, mit einer Verzögerung von 50 ms zur Entprellung.

    # 2. Game running logic
    if mode == 1:
        # Check buttons (independent detection to avoid blocking)
        if pin15.read_digital() == 0:  # Pin15 pressed: increase number
            current_guess += 1
            if current_guess > max_num:
                current_guess = max_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin13.read_digital() == 0:  # Pin13 pressed: decrease number
            current_guess -= 1
            if current_guess < min_num:
                current_guess = min_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin16.read_digital() == 0:  # Pin16 pressed: confirm guess
            if current_guess > target_num:
                state = 1
                max_num = current_guess  # Narrow range: max = current
            elif current_guess < target_num:
                state = 2
                min_num = current_guess  # Narrow range: min = current
            else:
                state = 3  # Correct guess
                mode = 0   # Reset game
            update_display = True
            sleep(50)  # Debounce delay

④ OLED-Aktualisierungslogik.

Es zeigt den aktuellen Status und die Informationen des Spiels auf dem OLED an. Es wird nur ausgeführt, wenn update_display = True ist, um unnötige Aktualisierungen zu vermeiden.

Jede Ausführung ruft zuerst clear_oled() auf, um die Anzeige zu löschen. Der aktuelle Schätzbereich (z. B. „num:1~100“) erscheint in der ersten Zeile. Die aktuelle Schätzung des Spielers (current_guess) wird in der dritten Zeile angezeigt.

Basierend auf state erscheint die entsprechende Feedback-Nachricht („TO High“, „TO Low“ oder „Great!!!“) in der fünften Zeile.

Nach Abschluss aller Anzeigen wird update_display auf False zurückgesetzt, um bereit zu sein, die nächste Spielzustandsänderung zu aktualisieren.

        # 3. Update OLED display (only when needed)
        if update_display:
            clear_oled()  # Clear screen
            # Display number range
            add_text(0, 0, "num:" + str(min_num) + "~" + str(max_num))
            # Display current guess
            add_text(0, 2, str(current_guess))
            # Display status message
            if state == 1:
                add_text(0, 4, "TO High")
            elif state == 2:
                add_text(0, 4, "TO Low")
            elif state == 3:
                add_text(0, 4, "Great!!!")

            # Reset update flag
            update_display = False

⑤ Verzögerungen nach richtigen Schätzungen behandeln.

Es wird nur ausgeführt, wenn der Spieler die Zielzahl richtig errät (state == 3). Dann pausiert es 1000 ms (1 s), damit die Spieler das „Great!!!“ überprüfen können.

Dann wird state auf 0 zurückgesetzt. Da mode bereits auf 0 zurückgesetzt wurde, wird das Spiel nach einer richtigen Schätzung von der Initialisierung an neu gestartet.

    # 4. Delay after correct guess to show message
    if state == 3:
        sleep(1000)
        state = 0

5.2.7.6 Testergebnis

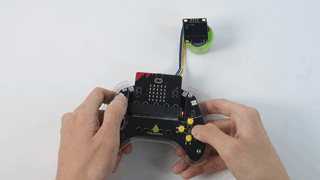

Nach dem Brennen des Codes stecken Sie das micro:bit-Board in den Steckplatz des Gamepads (Batterien eingelegt) und schalten Sie den Schalter auf „ON“.

Nach dem Hochladen des Codes initialisiert sich das OLED und zeigt den Wertebereich von „num: 1 ~ 100“ und die anfängliche Schätzung von 50 an. Sie können C drücken, um temp+1 (max. 100) oder E, um temp-1 (min. 1) zu ändern, um Ihren Schätzwert auf dem OLED zu ändern.

Drücken Sie D, um Ihren Wert zu übermitteln, und temp wird mit dem zufälligen Zielwert verglichen. Wenn temp>Wert, wird „To High!“ angezeigt und temp wird max_num zugewiesen; wenn temp<Wert, wird „To Low!“ angezeigt und es wird min_num zugewiesen. Wenn Sie zu viel Glück haben, dass temp=Wert ist, sehen Sie „Great!!!“ für 1 Sekunde.

Danach wird das Spiel zurückgesetzt und ein neuer Zielwert festgelegt. Lassen Sie uns eine weitere Runde spielen!


⚠️ Die Bausteine im Testergebnis sind nicht in diesem Produktkit enthalten.

Tipp: Wenn das Board nicht reagiert, drücken Sie bitte die Reset-Taste auf der Rückseite des micro:bit-Boards.
