5.2.7 Deviner le nombre

5.2.7.1 Aperçu


Dans ce projet, nous jouons à un jeu de devinette de nombre à l’aide d’une carte Micro:bit, d’une carte de contrôle gamepad et d’un OLED display. Lorsque le nombre correct est deviné, l’OLED affiche “Great!!!” ; si la supposition est trop élevée ou trop basse, il affiche respectivement “To High!”/“To Low!”, ainsi que la plage correspondante des nombres possibles.


5.2.7.2 Pièces requises




micro:bit V2 board (fourni par vos soins) ×1

micro:bit Smart Gamepad (assemblé) ×1

AAA battery (fourni par vos soins) ×4



OLED display (fourni par vos soins) ×1

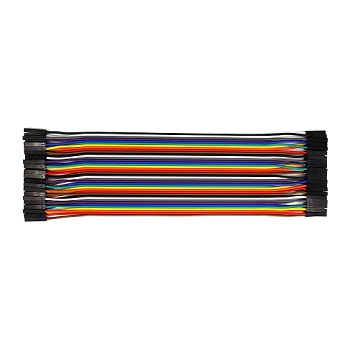

F-F DuPont wire (fourni par vos soins) ×4

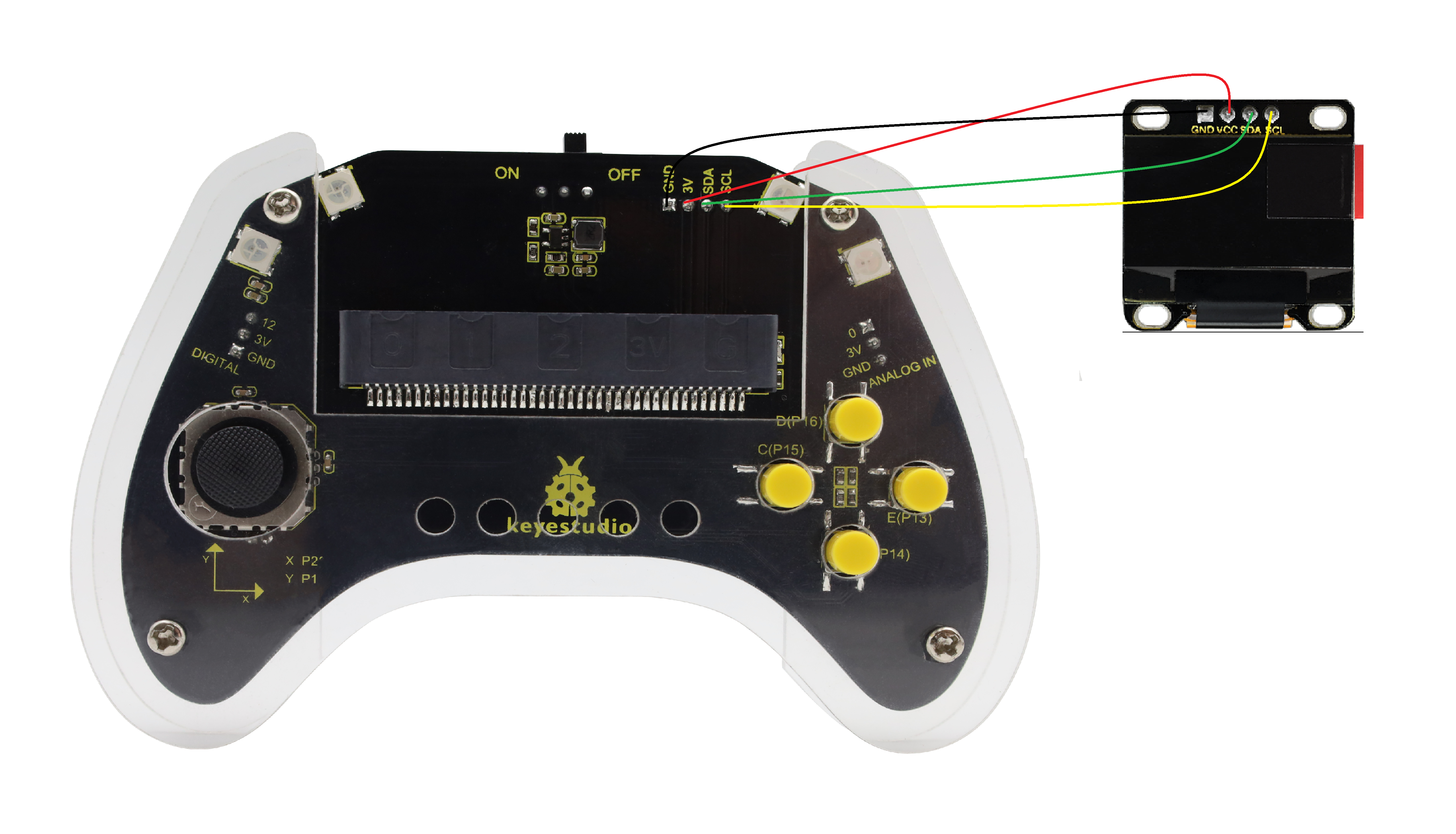

5.2.7.3 Schéma de câblage


Après avoir câblé comme indiqué ci-dessus, insérez le micro:bit dans la fente de la carte de contrôle du gamepad.

OLED display

micro:bit gamepad control board

micro:bit board pin

GND

GND

GND

VCC

3V

3V

SDA

SDA

P20

SCL

SCL

P19

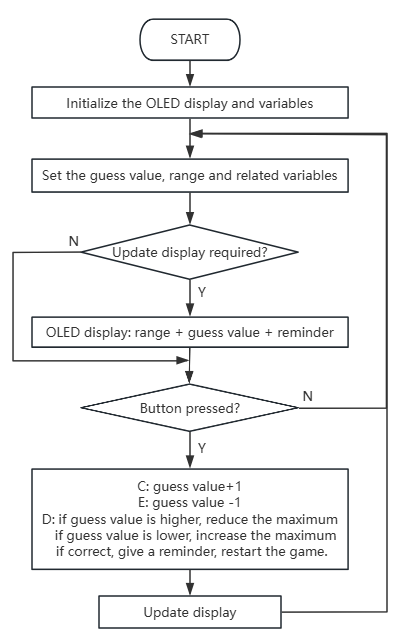

5.2.7.4 Flux du code


5.2.7.5 Code de test

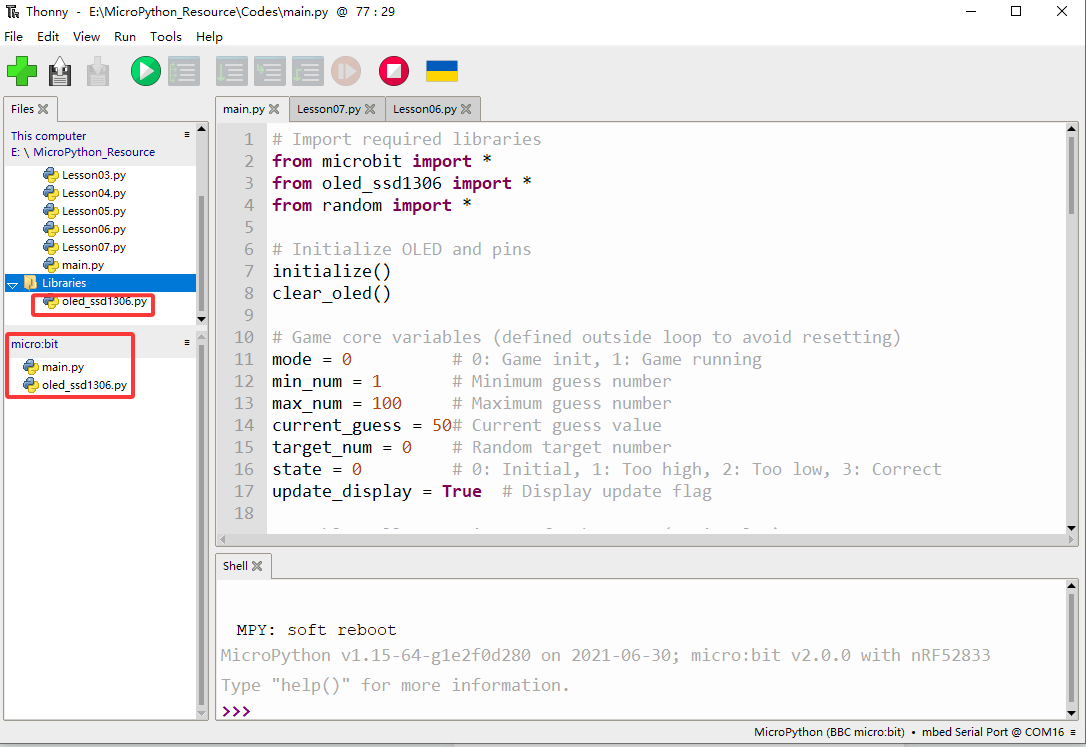

⚠️ Notez que l’OLED est utilisé ici, donc nous devons importer sa bibliothèque.


Code complet :

# Import required libraries
from microbit import *
from oled_ssd1306 import *
from random import *

# Initialize OLED and pins
initialize()
clear_oled()

# Game core variables (defined outside loop to avoid resetting)
mode = 0          # 0: Game init, 1: Game running
min_num = 1       # Minimum guess number
max_num = 100     # Maximum guess number
current_guess = 50# Current guess value
target_num = 0    # Random target number
state = 0         # 0: Initial, 1: Too high, 2: Too low, 3: Correct
update_display = True  # Display update flag

# Enable pull-up resistors for buttons (active low)
pin13.set_pull(pin13.PULL_UP)
pin15.set_pull(pin15.PULL_UP)
pin16.set_pull(pin16.PULL_UP)

while True:
    # 1. Game initialization: generate random number and reset state
    if mode == 0:
        min_num = 1
        max_num = 100
        current_guess = 50
        target_num = randint(min_num, max_num)  # Generate target number
        state = 0
        mode = 1  # Switch to running mode
        update_display = True

    # 2. Game running logic
    if mode == 1:
        # Check buttons (independent detection to avoid blocking)
        if pin15.read_digital() == 0:  # Pin15 pressed: increase number
            current_guess += 1
            if current_guess > max_num:
                current_guess = max_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin13.read_digital() == 0:  # Pin13 pressed: decrease number
            current_guess -= 1
            if current_guess < min_num:
                current_guess = min_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin16.read_digital() == 0:  # Pin16 pressed: confirm guess
            if current_guess > target_num:
                state = 1
                max_num = current_guess  # Narrow range: max = current
            elif current_guess < target_num:
                state = 2
                min_num = current_guess  # Narrow range: min = current
            else:
                state = 3  # Correct guess
                mode = 0   # Reset game
            update_display = True
            sleep(50)  # Debounce delay

        # 3. Update OLED display (only when needed)
        if update_display:
            clear_oled()  # Clear screen
            # Display number range
            add_text(0, 0, "num:" + str(min_num) + "~" + str(max_num))
            # Display current guess
            add_text(0, 2, str(current_guess))
            # Display status message
            if state == 1:
                add_text(0, 4, "TO High")
            elif state == 2:
                add_text(0, 4, "TO Low")
            elif state == 3:
                add_text(0, 4, "Great!!!")

            # Reset update flag
            update_display = False

    # 4. Delay after correct guess to show message
    if state == 3:
        sleep(1000)
        state = 0


Brève explication :

① Importez les bibliothèques, initialisez l’OLED, définissez les variables globales et configurez les broches des boutons.

Trois bibliothèques sont nécessaires : microbit (pour accéder au matériel Micro:bit), oled_ssd1306 (pour contrôler l’OLED display connecté), random (pour générer des nombres aléatoires dans le jeu).

initialize() et clear_oled() initialisent et effacent l’OLED.

Une série de variables globales est définie pour gérer les paramètres de l’état du jeu, y compris le mode du jeu (mode), la plage de nombres (min_num, max_num), la valeur actuelle devinée (current_guess), le nombre cible (target_num), le retour du jeu (state) et un drapeau contrôlant les mises à jour de l’affichage (update_display).

pin13, pin15 et pin16 sont configurés en mode pull-up — maintiennent un niveau haut lorsque le bouton n’est pas pressé et bas lorsqu’il est pressé.

# Import required libraries
from microbit import *
from oled_ssd1306 import *
from random import *

# Initialize OLED and pins
initialize()
clear_oled()

# Game core variables (defined outside loop to avoid resetting)
mode = 0          # 0: Game init, 1: Game running
min_num = 1       # Minimum guess number
max_num = 100     # Maximum guess number
current_guess = 50# Current guess value
target_num = 0    # Random target number
state = 0         # 0: Initial, 1: Too high, 2: Too low, 3: Correct
update_display = True  # Display update flag

# Enable pull-up resistors for buttons (active low)
pin13.set_pull(pin13.PULL_UP)
pin15.set_pull(pin15.PULL_UP)
pin16.set_pull(pin16.PULL_UP)

② Logique d’initialisation du jeu dans la boucle principale.

C’est le premier bloc logique de la boucle principale du programme, responsable de l’initialisation ou du redémarrage du jeu.

mode = 0 : le jeu nécessite une initialisation. Dans ce cas, il réinitialise la plage de devinette à 1–100 et définit la valeur de devinette actuelle à 50. Il utilise randint(min_num, max_num) pour générer aléatoirement un entier entre 1 et 100 comme nombre cible (target_num).

Ensuite, state = 0 (état initial) et mode = 1 (en cours). Et il définit update_display sur True pour garantir que l’OLED affiche immédiatement les dernières informations du jeu pendant l’exécution.

while True:
    # 1. Game initialization: generate random number and reset state
    if mode == 0:
        min_num = 1
        max_num = 100
        current_guess = 50
        target_num = randint(min_num, max_num)  # Generate target number
        state = 0
        mode = 1  # Switch to running mode
        update_display = True

③ Gestion des entrées des boutons et prise de décision selon la supposition.

Lorsque le jeu est en fonctionnement (mode == 1), il gère les interactions du joueur et la logique du jeu. Il détecte indépendamment les entrées des trois boutons externes :

  • pin15 est pressé : (niveau bas détecté) ; current_guess + 1. Pour empêcher la valeur de dépasser la plage, il vérifie et limite current_guess ≤ max_num.

  • pin13 est pressé : current_guess - 1. Il vérifie aussi que current_guess ≥ min_num.

  • pin16 est pressé : le joueur soumet la valeur devinée. Elle est comparée avec target_num :

    • current_guess > target_num : state = 1 (trop grand) et définit la borne maximale max_num sur current_guess.

    • current_guess < target_num : state = 2 (trop petit) et définit la borne minimale min_num sur current_guess.

    • current_guess = target_num : state = 3 (Correct) et définit mode à 0 pour préparer la manche suivante.

Après chaque appui de bouton, update_display est mis à True pour mettre à jour l’OLED, avec un délai de 50 ms pour anti-rebond.

    # 2. Game running logic
    if mode == 1:
        # Check buttons (independent detection to avoid blocking)
        if pin15.read_digital() == 0:  # Pin15 pressed: increase number
            current_guess += 1
            if current_guess > max_num:
                current_guess = max_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin13.read_digital() == 0:  # Pin13 pressed: decrease number
            current_guess -= 1
            if current_guess < min_num:
                current_guess = min_num
            update_display = True
            sleep(50)  # Debounce delay

        elif pin16.read_digital() == 0:  # Pin16 pressed: confirm guess
            if current_guess > target_num:
                state = 1
                max_num = current_guess  # Narrow range: max = current
            elif current_guess < target_num:
                state = 2
                min_num = current_guess  # Narrow range: min = current
            else:
                state = 3  # Correct guess
                mode = 0   # Reset game
            update_display = True
            sleep(50)  # Debounce delay

④ Logique de mise à jour de l’OLED.

Elle affiche l’état et les informations courantes du jeu sur l’OLED. Elle s’exécute uniquement lorsque update_display = True afin d’éviter des rafraîchissements inutiles.

Chaque exécution appelle d’abord clear_oled() pour effacer l’affichage. La plage de devinette actuelle (par ex. “num:1~100”) apparaît sur la première ligne. La devinette actuelle du joueur (current_guess) est affichée sur la troisième ligne.

Selon state, le message de retour correspondant (“TO High”, “TO Low”, ou “Great!!!”) apparaît sur la cinquième ligne.

Après avoir effectué toutes les affichages, update_display est remis à False pour être prêt à mettre à jour au prochain changement d’état du jeu.

        # 3. Update OLED display (only when needed)
        if update_display:
            clear_oled()  # Clear screen
            # Display number range
            add_text(0, 0, "num:" + str(min_num) + "~" + str(max_num))
            # Display current guess
            add_text(0, 2, str(current_guess))
            # Display status message
            if state == 1:
                add_text(0, 4, "TO High")
            elif state == 2:
                add_text(0, 4, "TO Low")
            elif state == 3:
                add_text(0, 4, "Great!!!")

            # Reset update flag
            update_display = False

⑤ Gestion des délais après une bonne réponse.

Cette partie s’exécute uniquement lorsque le joueur devine correctement le nombre cible (state == 3). Ensuite, une pause de 1000 ms (1 s) est effectuée pour permettre aux joueurs de voir “Great!!!”.

Puis, state est réinitialisé à 0. Comme mode a déjà été remis à 0, après une bonne réponse le jeu redémarrera depuis l’initialisation.

    # 4. Delay after correct guess to show message
    if state == 3:
        sleep(1000)
        state = 0

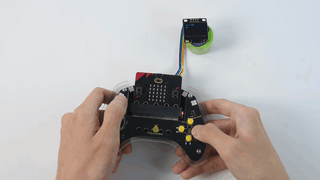

5.2.7.6 Résultat du test


Après avoir flashé le code, insérez la carte micro:bit dans la fente du gamepad (batteries installées), et mettez l’interrupteur de celui-ci sur “ON”.

Après l’upload du code, l’OLED s’initialise et affiche la plage de valeurs “num: 1 ~ 100” et la devinette initiale de 50. Vous pouvez appuyer sur C pour augmenter la valeur devinée de +1 (jusqu’à 100) ou sur E pour diminuer la valeur devinée de -1 (jusqu’à 1) afin de changer la valeur affichée sur l’OLED.

Appuyez sur D pour soumettre votre valeur ; la devinette sera comparée avec la valeur cible aléatoire. Si la devinette > valeur, affiche “To High!” et assigne la devinette à max_num ; si la devinette < valeur, affiche “To Low!” et l’assigne à min_num. Si par chance la devinette = valeur, vous verrez “Great!!!” pendant 1 seconde.

Ensuite, le jeu sera réinitialisé et une nouvelle valeur cible sera définie. Rejouez une autre manche !


⚠️ Les blocs de construction montrés dans Résultat du test ne sont pas inclus dans ce kit de produit.

Astuce : Si la carte ne répond pas, appuyez sur le bouton reset à l’arrière de la carte micro:bit.
