Lección 3.1: Leer la Señal Digital del Módulo de Botón
(1)Descripción
En este proyecto, pretendemos usar el módulo de botón pulsador para controlar el LED.
(2)Parámetros:
Voltaje de trabajo：DC 3.3-5V
Señal de control：señal digital
Tamaño：34mm
Peso：3.8g
(3)Necesitas preparar:

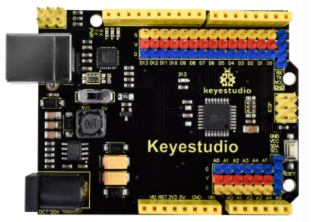

Placa de Control*1 |
Cable USB*1 |

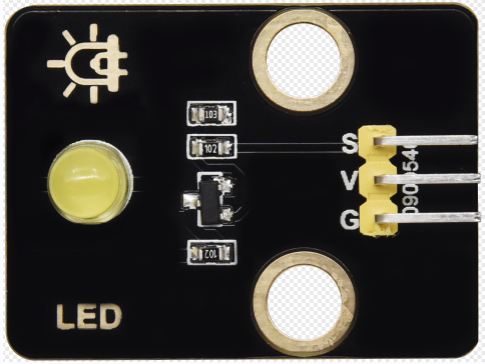

Módulo LED Amarillo*1 |
Cable 3pin F-F 26AWG*2 |
Módulo de Botón Pulsador*1 |
|---|---|---|---|---|
|
|
|
|
|

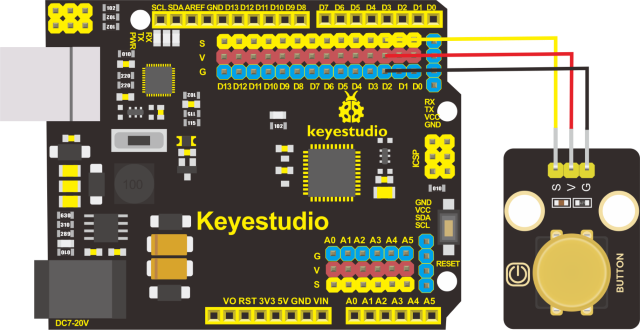

(4)Diagrama de Conexión
Tabla de Conexión de Pines |
|
|---|---|
Pin del Botón |
Pin de la Placa de Control |
G |
G(GND) |
V |
V(5V) |
S |
D2 |
Tabla de Conexión de Pines |
|
|---|---|
Pin del LED |
Pin de la Placa de Control |
G |
G(GND) |
V |
V(5V) |
S |
D3 |

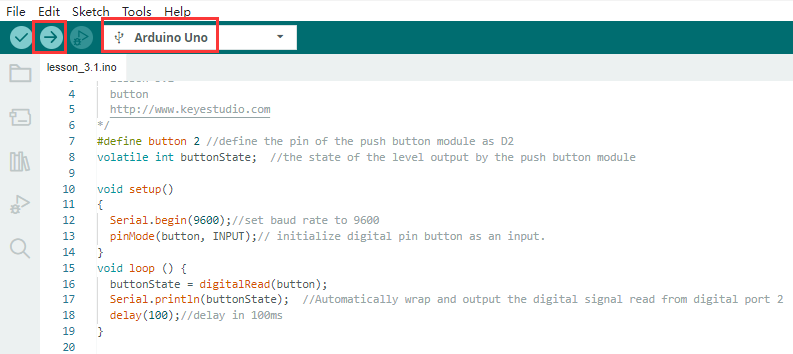

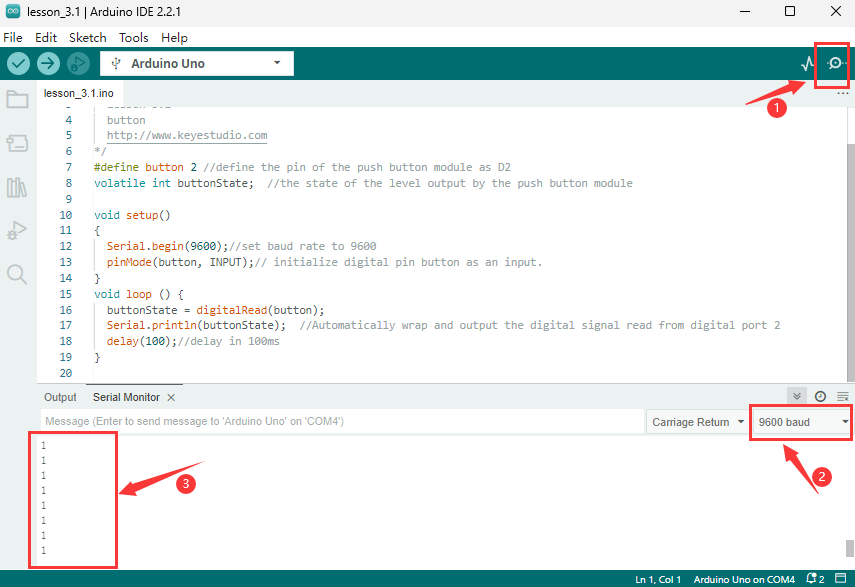

(5)Explicación del Código:
Serial.begin(9600)-inicializa la comunicación serial y establece la velocidad en baudios a 9600
pinMode(pin, INPUT)-usa la función pinMode() para indicarle a Arduino si es un pin de salida o un pin de entrada
digitalRead(pin)-lee el nivel digital de los pines, puede ser ALTO o BAJO
