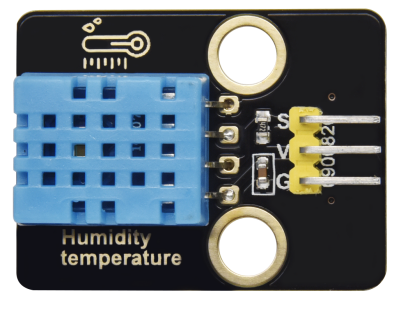

Lección 7: Sensor de Temperatura y Humedad DHT11
(1)Descripción:
Este sensor de temperatura y humedad DHT11 es un sensor compuesto que contiene una salida digital calibrada de la señal de temperatura y humedad.
El sensor de temperatura y humedad DHT11 utiliza la tecnología de adquisición del módulo digital y la tecnología de detección de temperatura y humedad, asegurando alta fiabilidad y excelente estabilidad a largo plazo.
Incluye un elemento resistivo y un dispositivo de medición de temperatura NTC.
(2)Parámetros：
Voltaje de trabajo: +5 V
Temperatura de trabajo: 0-50 ℃ con un error de ± 2 ℃
Humedad: 20-90% RH con un error de ± 5% RH
Interfaz: puerto digital
(3).Necesitas preparar:
Placa de Control*1 |
Cable USB*1 |
Sensor DHT11*1 |
Cable DuPont de 3 pines |
|---|---|---|---|
|
|
|
|

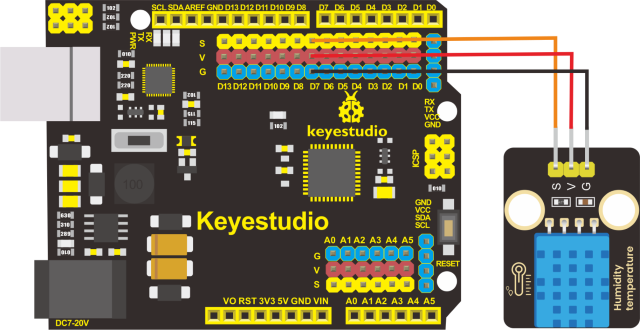

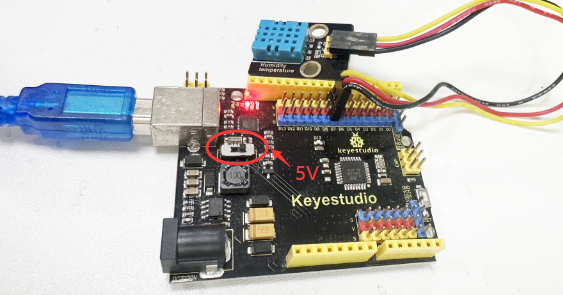

(4)Diagrama de Conexión
Los pines G, V y S del Sensor DHT11*1 están conectados a G, V y D7 de la placa de control.
