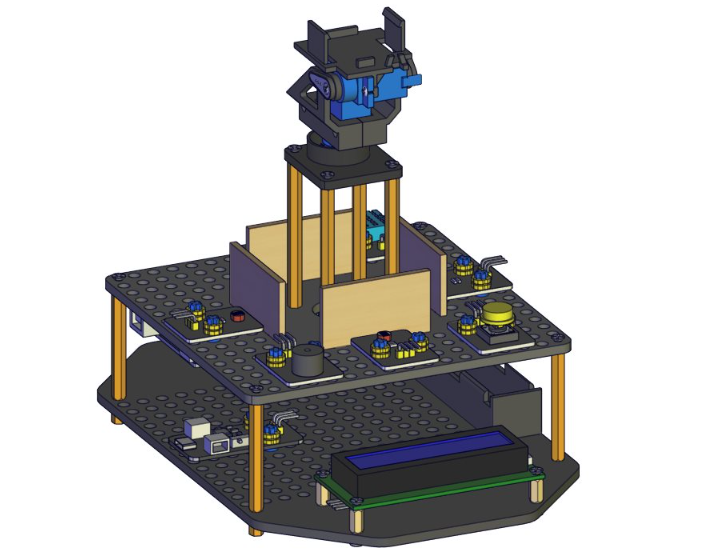

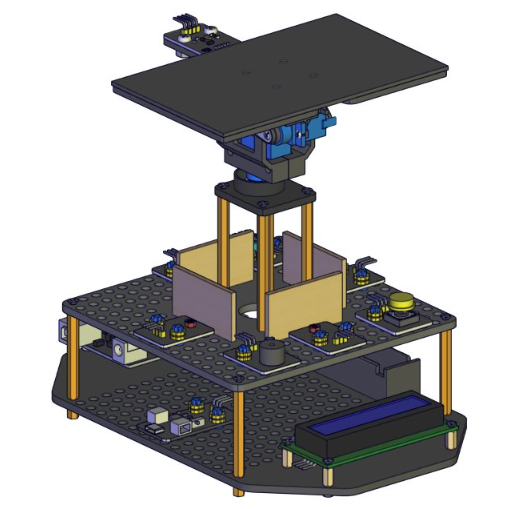

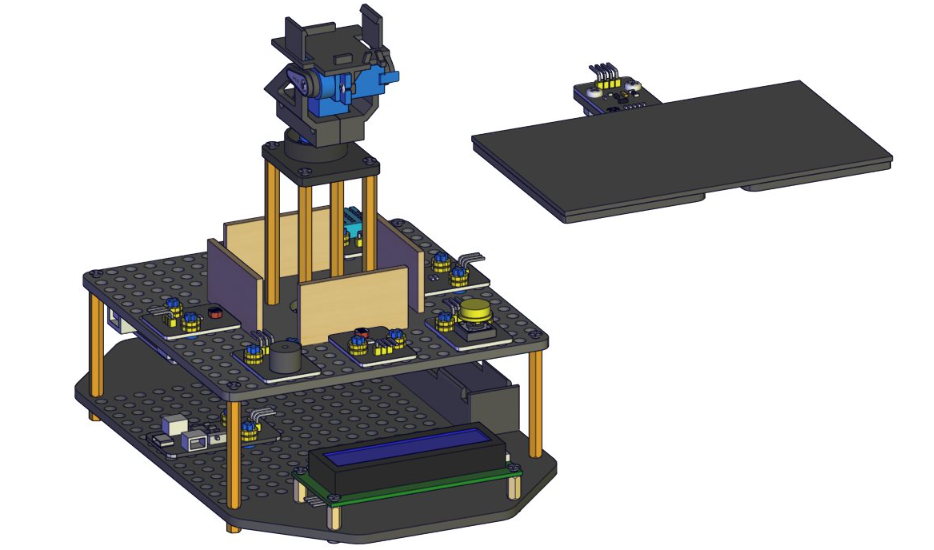

4.Assemblage du kit de suivi solaire

Points à noter avant l’assemblage :

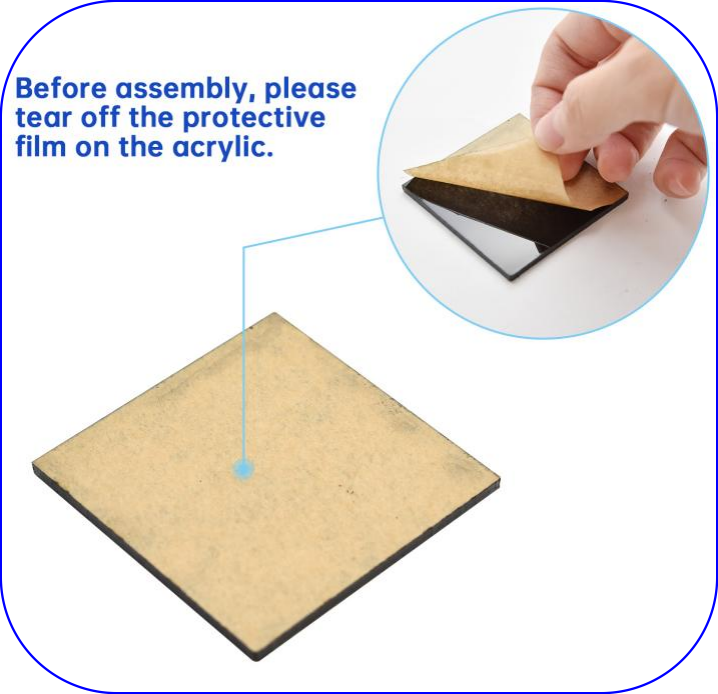

  1. Avant l’assemblage, veuillez retirer le film protecteur sur les plaques acryliques.

  1. Vous devrez vous procurer une batterie 18650 ainsi qu’un chargeur de batterie.

Les paramètres suivants sont disponibles pour votre achat：

Spécifications

Taille

18650

Pôle positif：

Avec un dessus

Capacité

>2200mAh

Tension nominale

3.7V

Tension maximale

4.2V

Tension de coupure décharge

2.5V

Rechargeable

Oui

Dimensions approximatives

18.5mm x 65.2mm

Partie 1

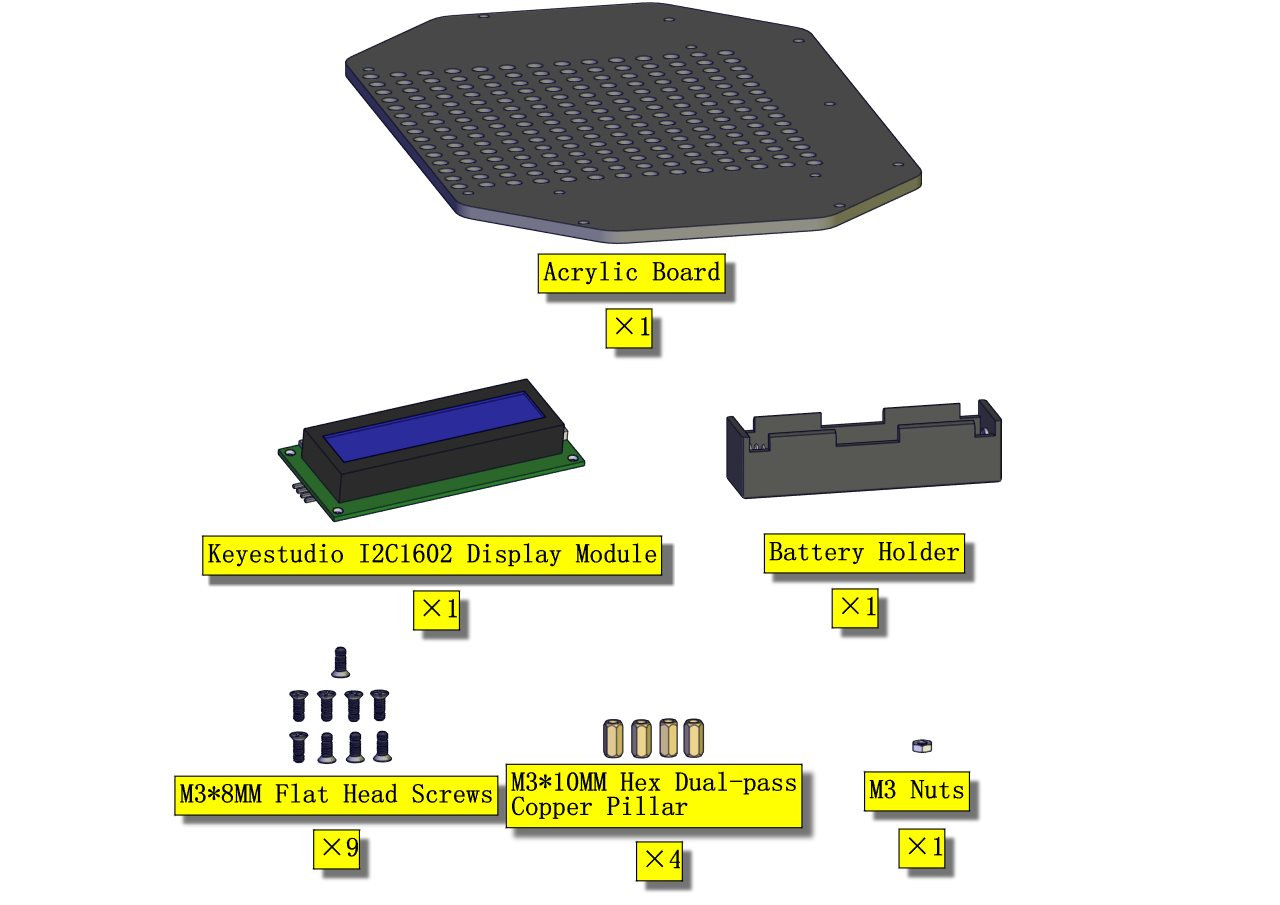

Composants nécessaires

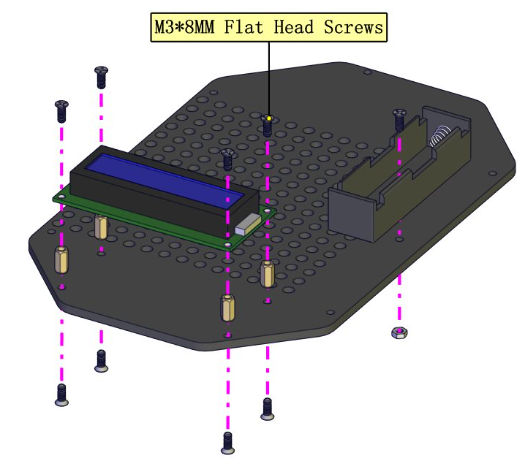

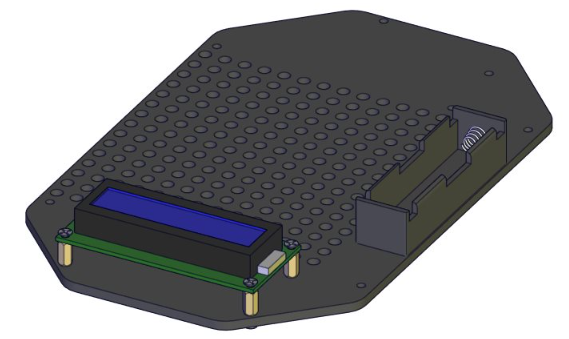

Assemblage de l’écran 1602 et de la boîte à batterie

Partie 2

Composants nécessaires

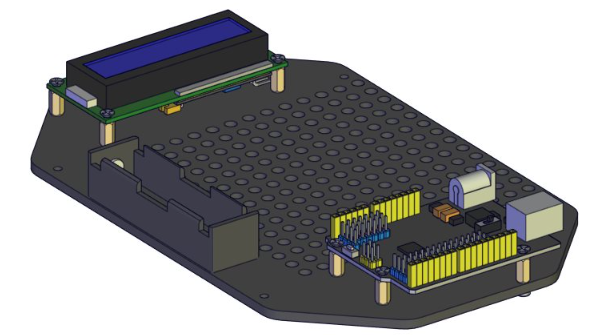

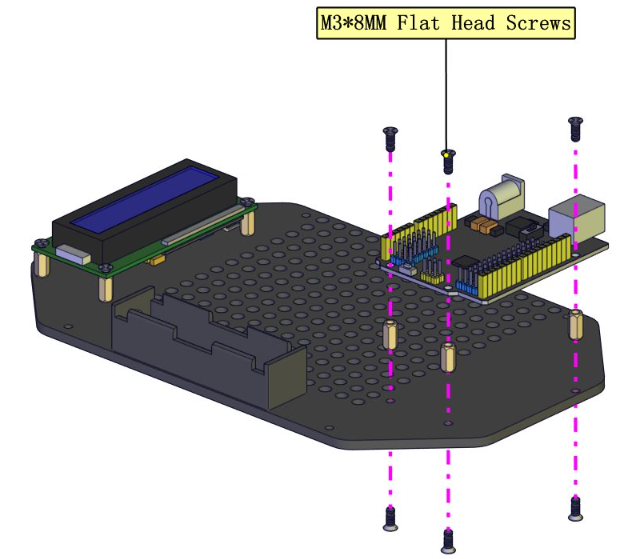

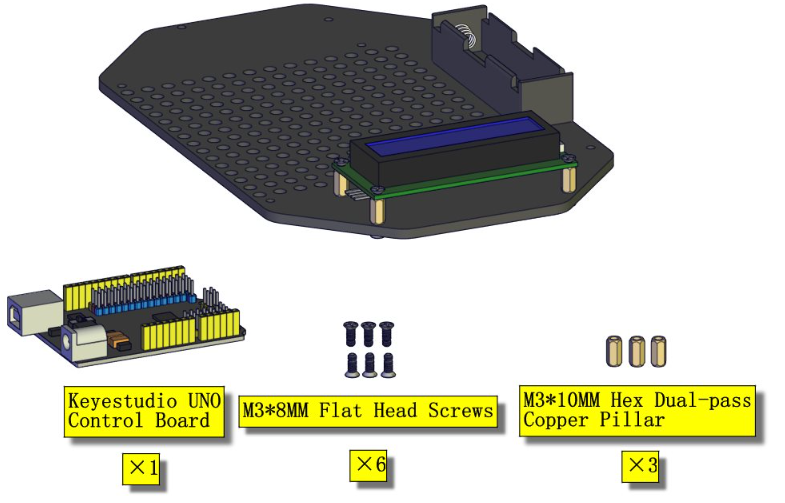

Assemblage de la carte de contrôle

Partie 3

Composants nécessaires

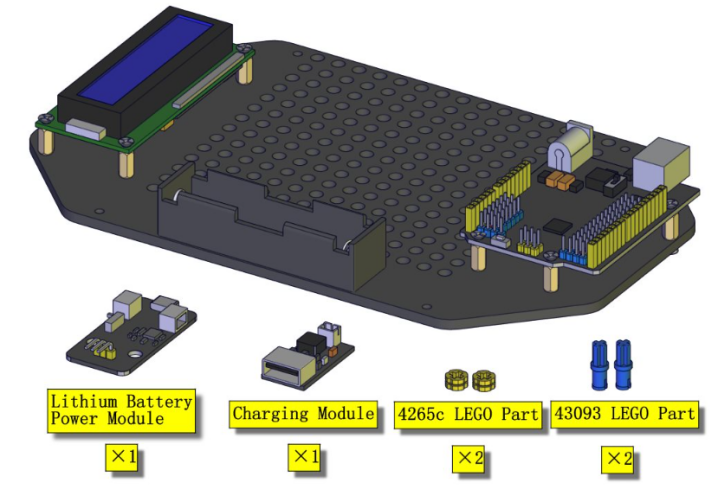

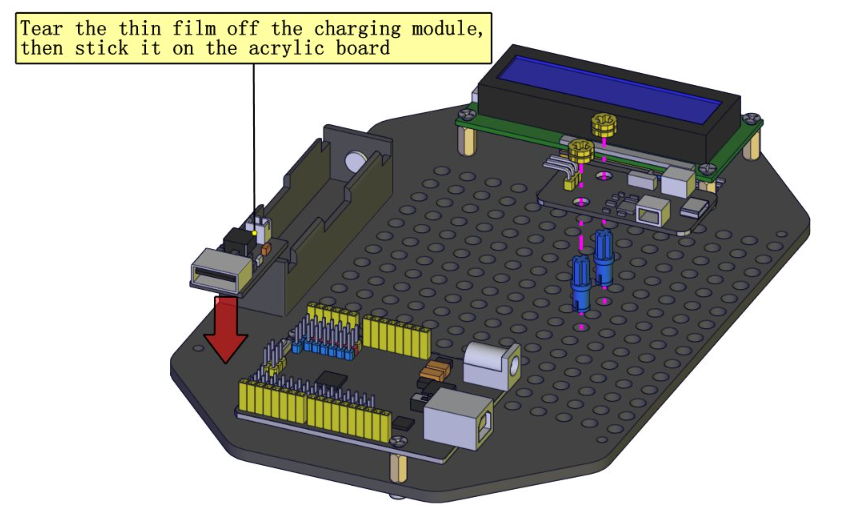

Assemblage du module d’alimentation batterie Lithium et du module de charge

Partie 4

Composants nécessaires

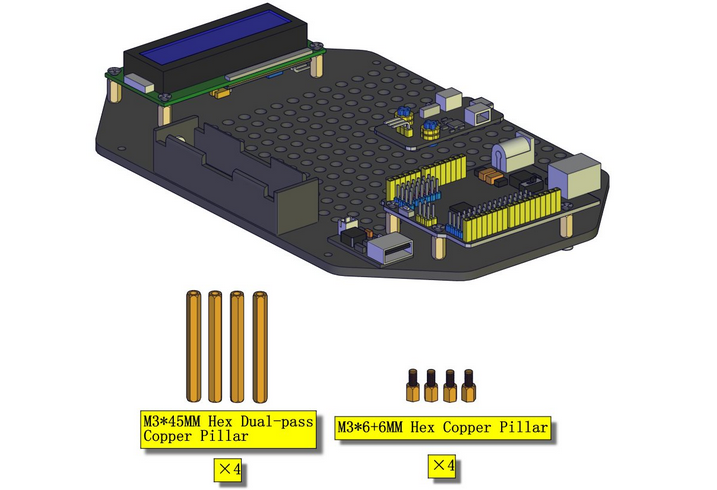

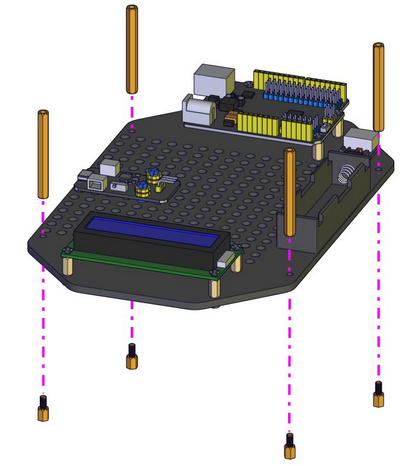

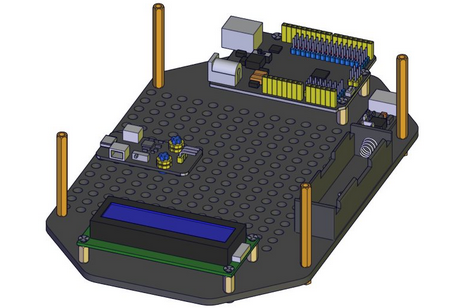

Assemblage des colonnes en cuivre M3*45MM

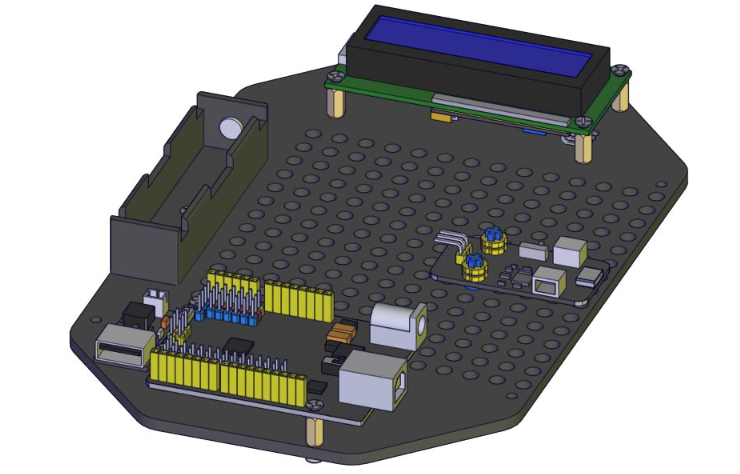

Câblage de la partie inférieure du kit

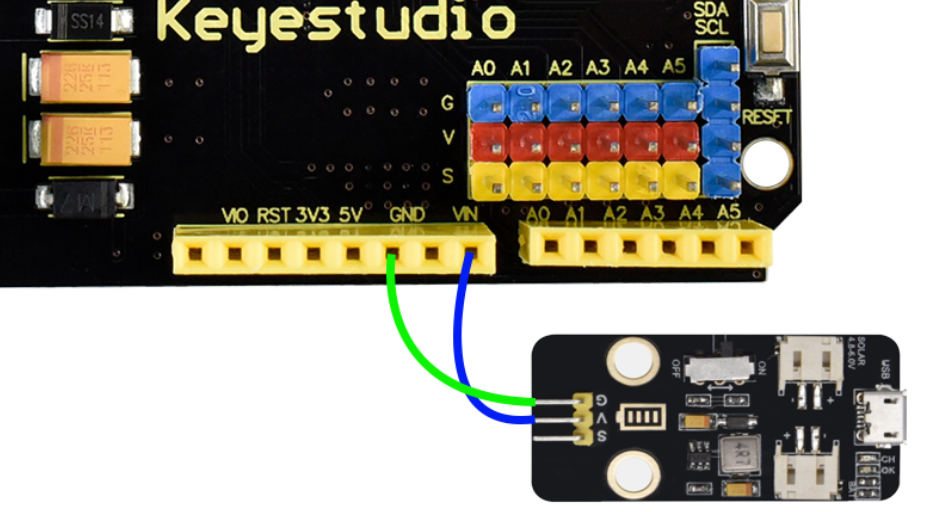

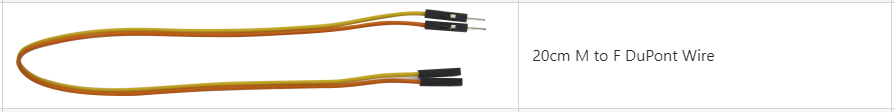

Utilisez le fil DuPont M vers F de 20 cm pour connecter le module de charge USB solaire à la carte de contrôle uno. La broche G du module est connectée au GND de UNO, la broche V du module est connectée au Vin de UNO.

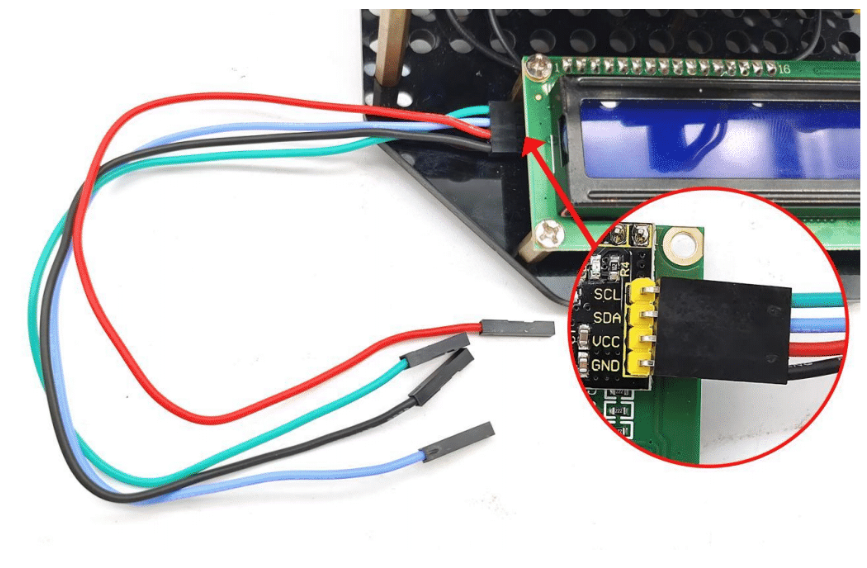

Connectez l’écran LCD à la carte UNO

Tableau de connexion des broches

Broche de l’écran LCD

Broche de la carte de contrôle

GND (fil noir)

G (GND)

VCC (fil rouge)

V (5V)

SDA (fil bleu)

A4

SCL (fil vert)

A5

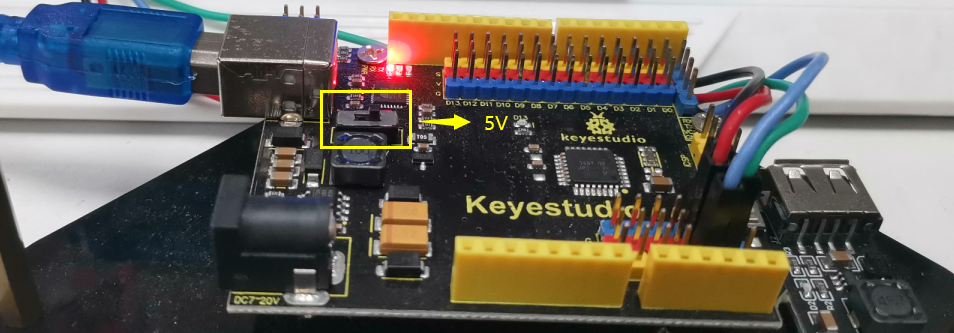

Note : La tension de fonctionnement de l’écran LCD est de 5V, veuillez vous assurer que l’interrupteur 3.3-5V sur la carte de contrôle est réglé sur 5V.

Installez une batterie 18650 à l’intérieur du boîtier à batterie, en veillant à ce que les bornes positive et négative de la batterie correspondent bien aux bornes positive et négative du boîtier.

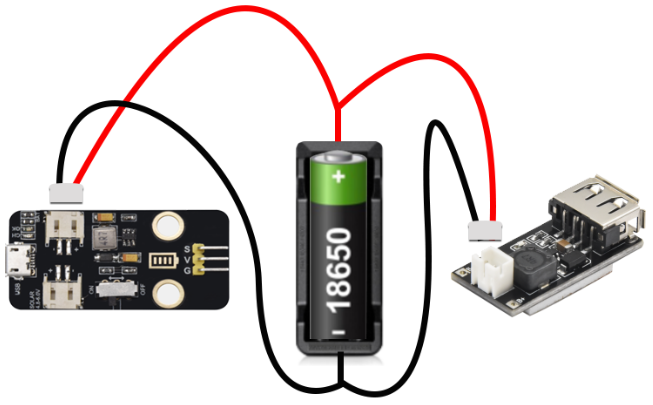

Connectez le boîtier à batterie au module de charge USB solaire et au module de charge pour téléphone portable.

Partie 5

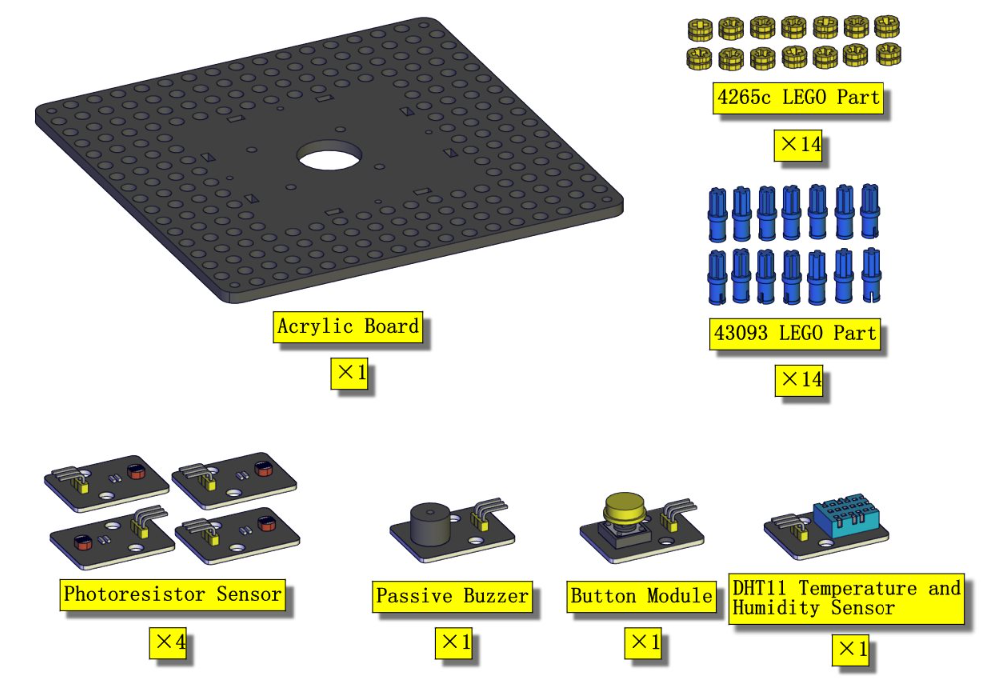

Composants nécessaires

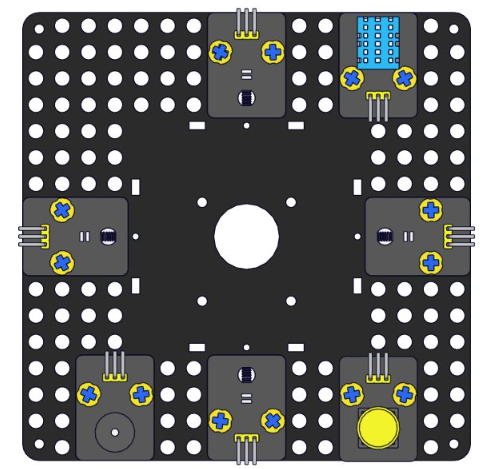

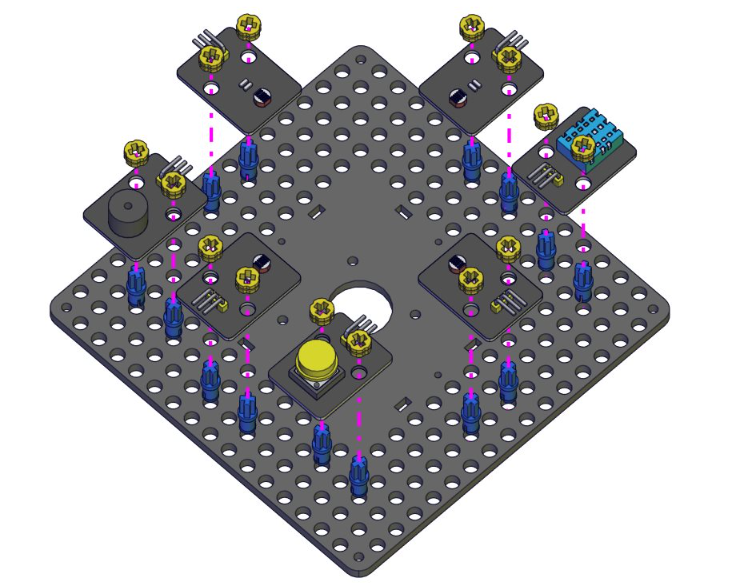

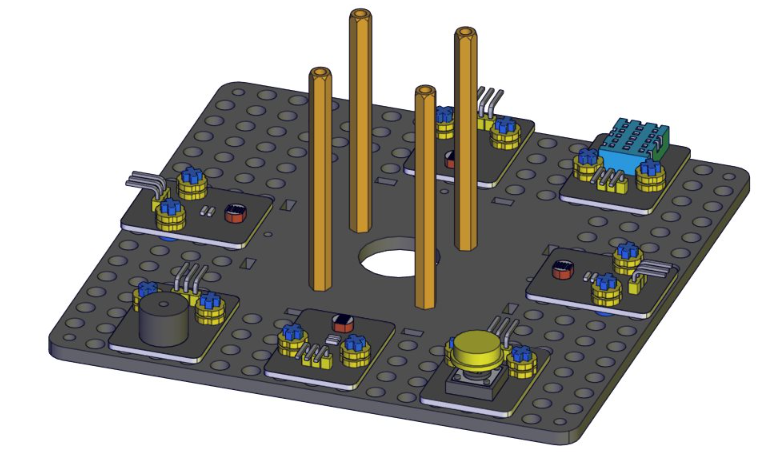

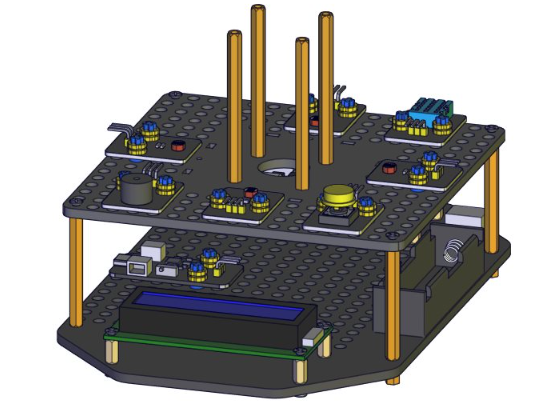

Assemblage des capteurs et modules

Partie 6

Composants nécessaires

Partie 7

Composants nécessaires

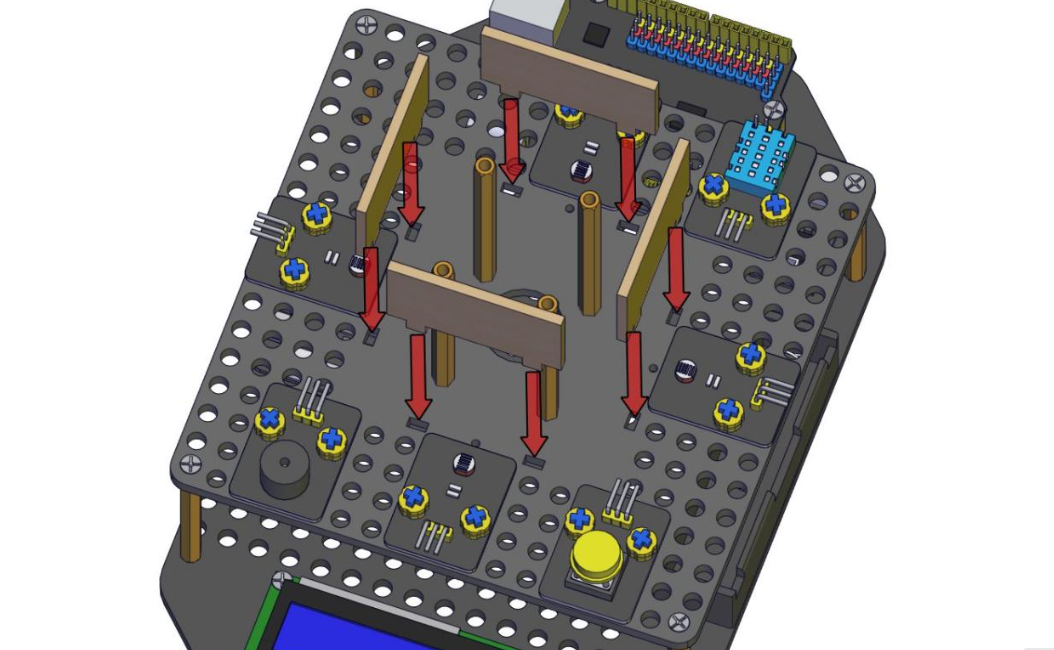

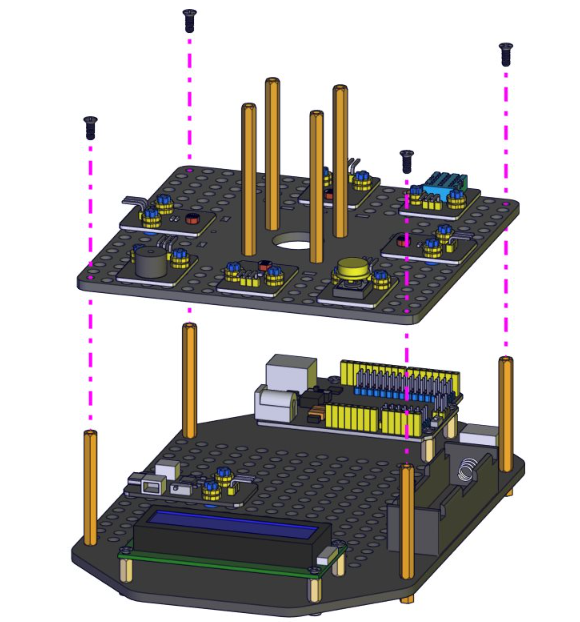

Notez l’orientation de la partie supérieure, le module buzzer et l’écran LCD en dessous sont dans la même orientation.

Partie 8

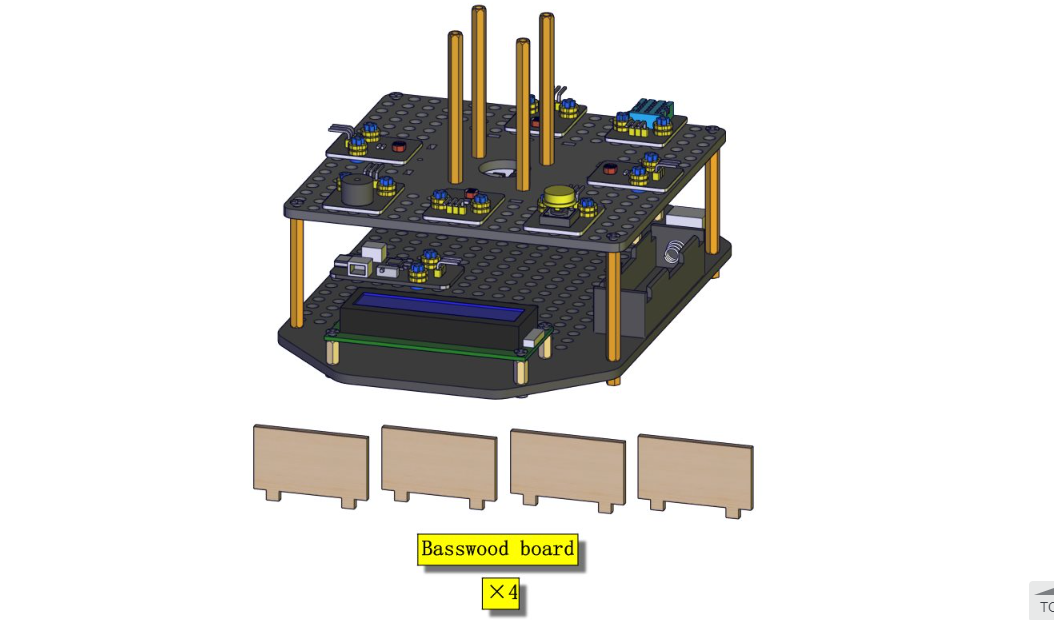

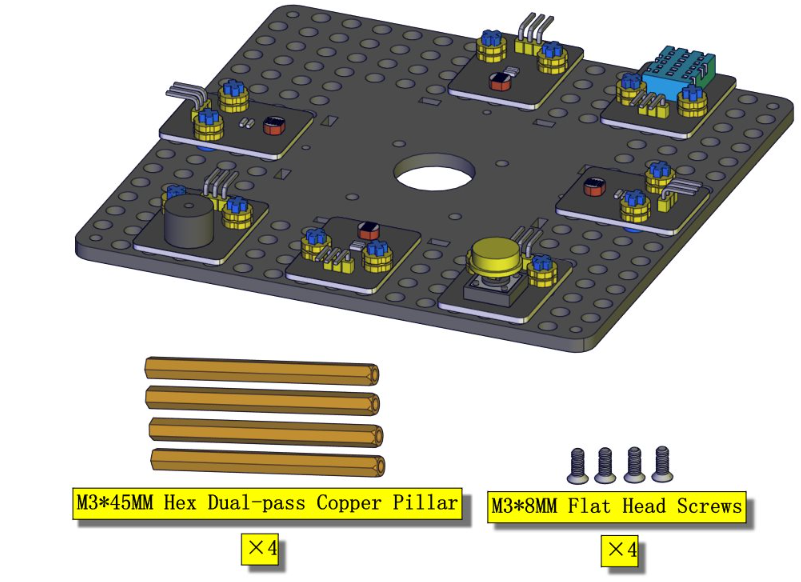

Composants nécessaires

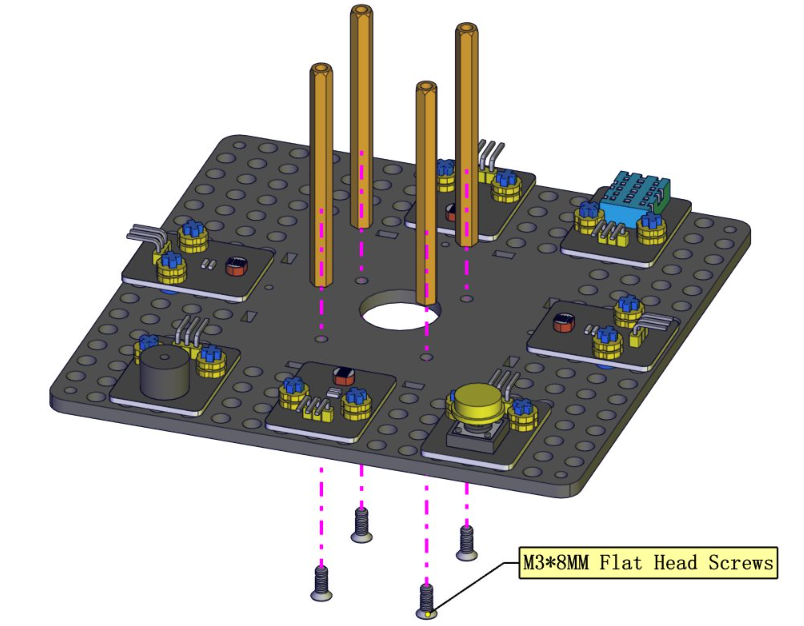

Partie 9

Composants nécessaires

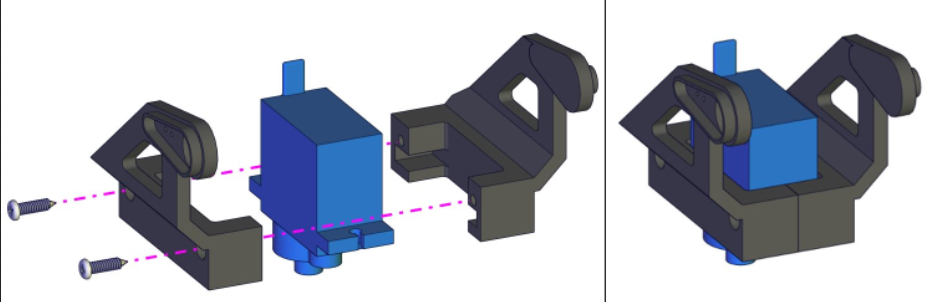

Schéma d’installation (faites attention à la direction d’installation du servo)

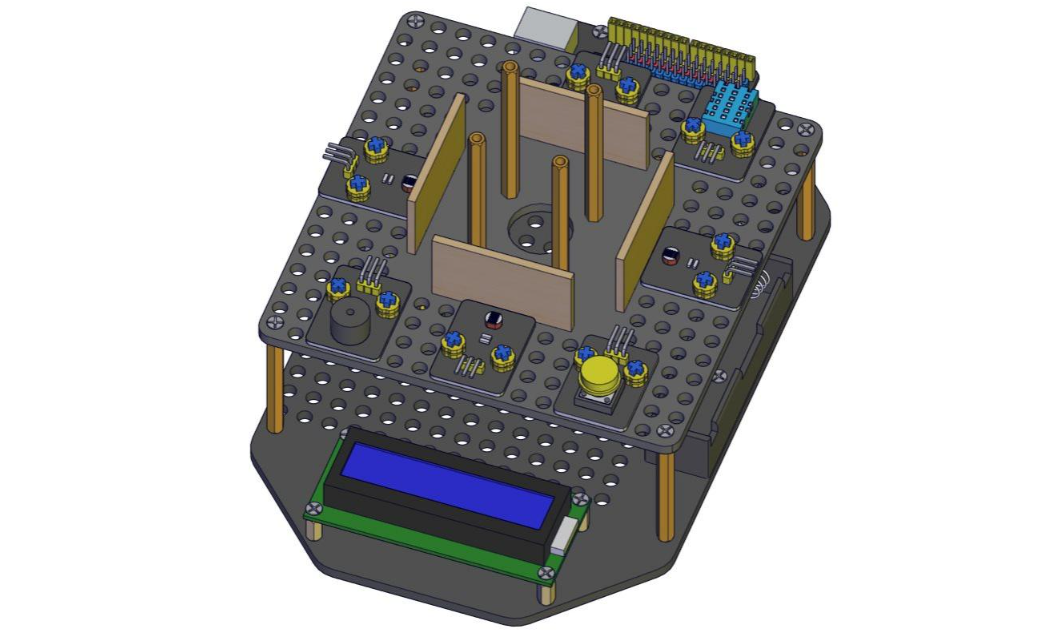

Partie 10

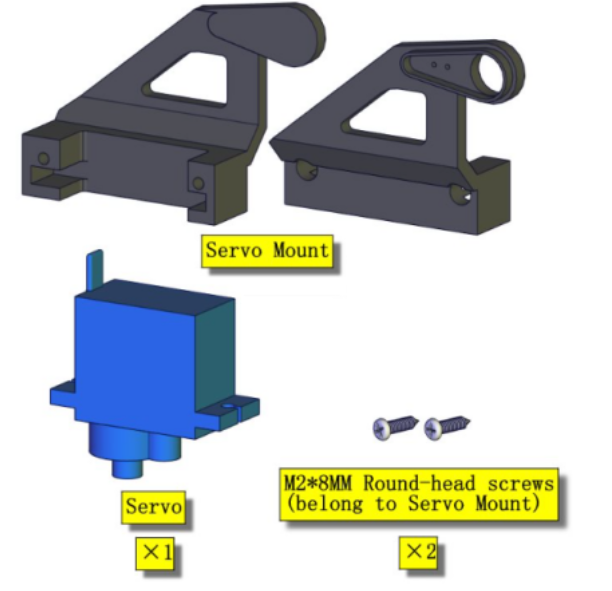

Composants nécessaires

Partie 11

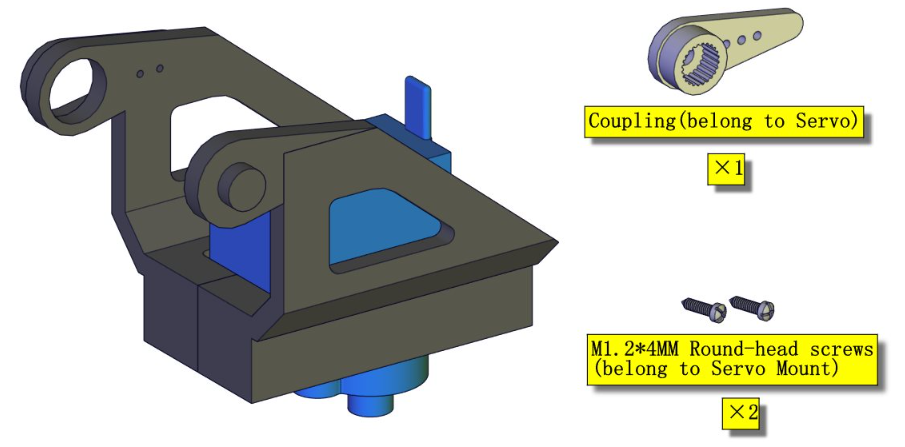

Composants nécessaires

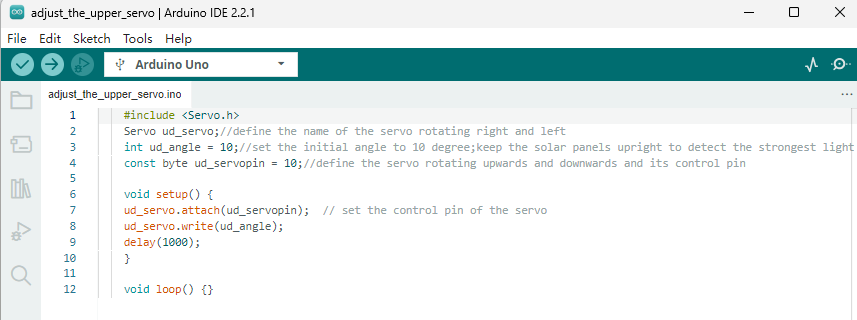

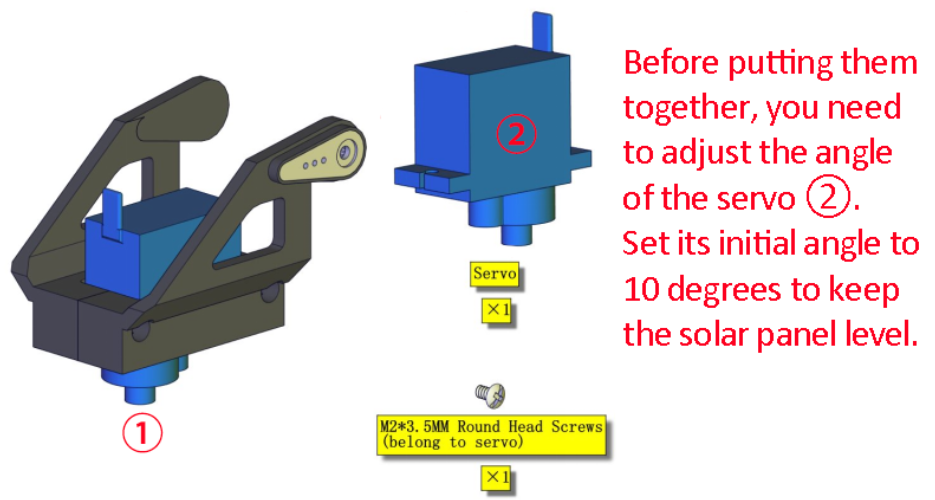

Avant de les assembler, vous devez régler l’angle du servo ②. Réglez son angle initial à 10 degrés pour maintenir le panneau solaire à niveau.

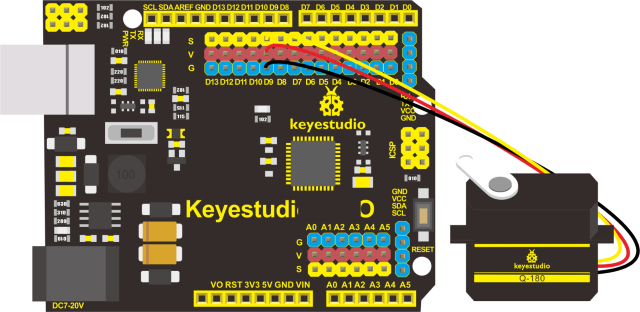

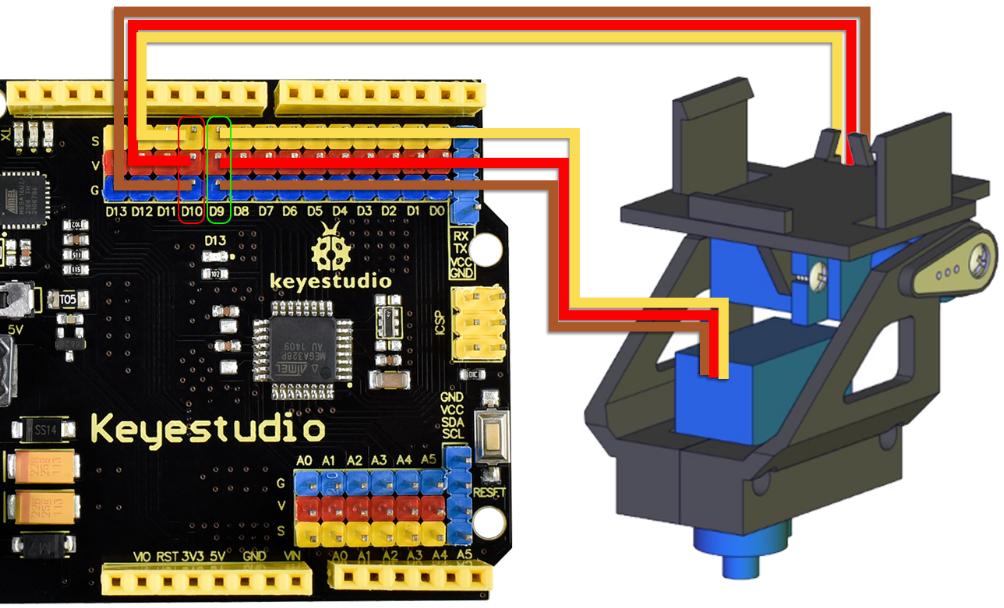

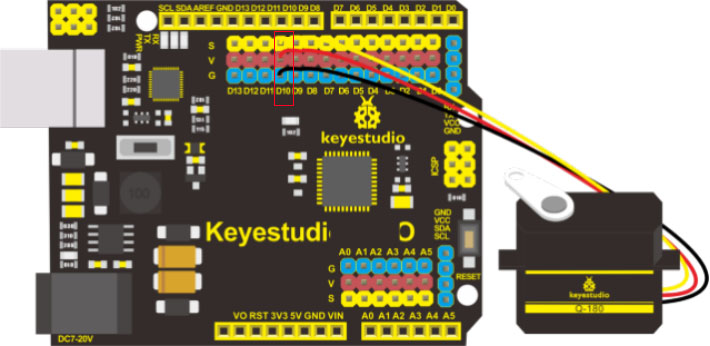

Schéma de connexion

Note : Le servo est connecté à G (GND), V (VCC), D10. Le fil marron est connecté à Gnd (G), le fil rouge est connecté à (V), et le fil orange est connecté à la broche numérique D10.

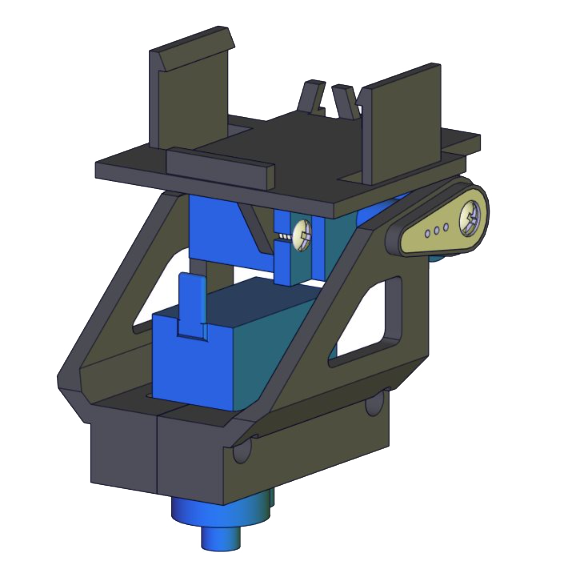

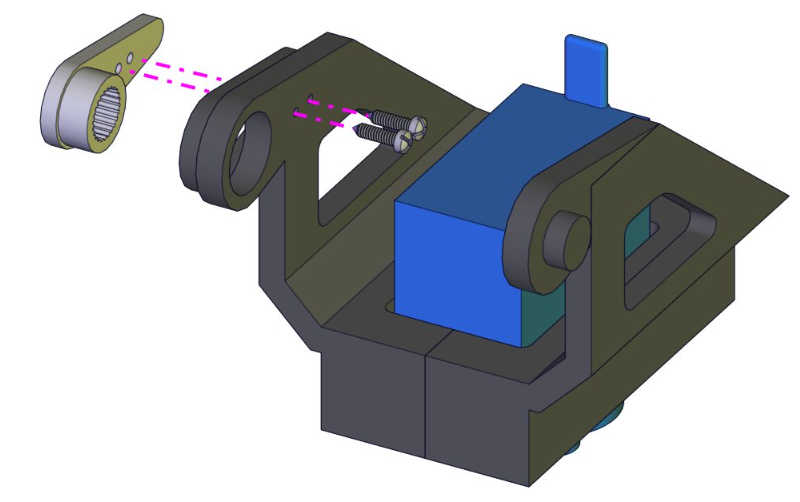

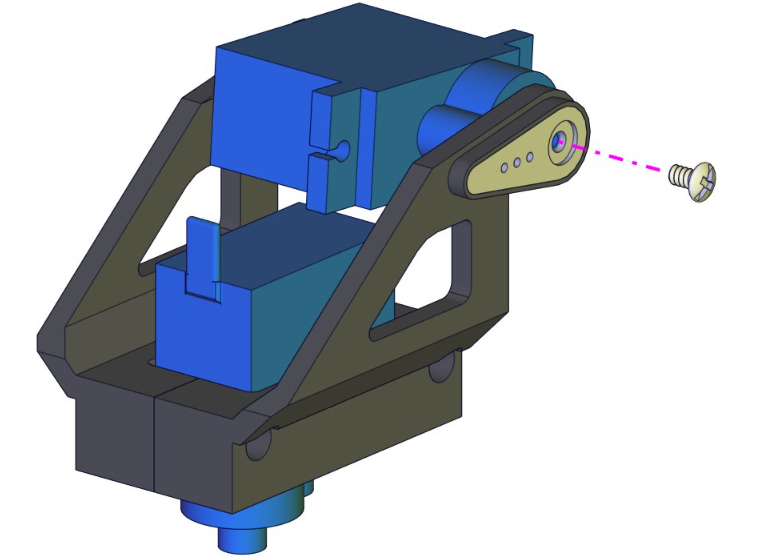

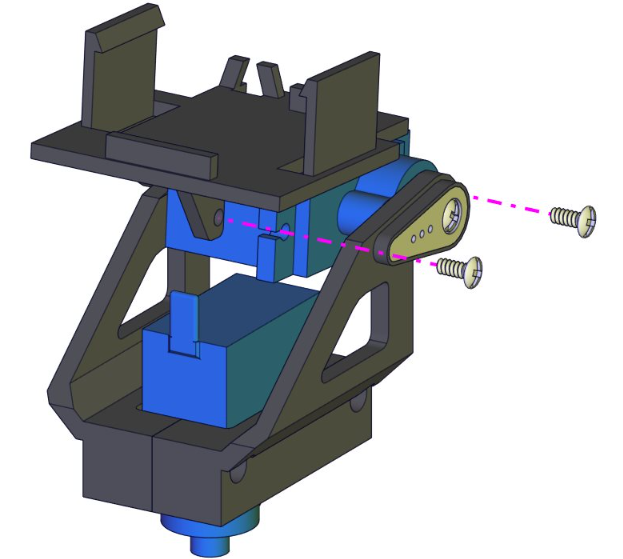

Schéma d’installation (faites attention à l’angle du servo, comme montré sur l’image)

Note : Vous ne pouvez pas tourner l’axe du servo avant d’avoir terminé cette étape de fixation, sinon vous devrez le régler à nouveau à 10 degrés en utilisant le code ci-dessus.

Partie 12

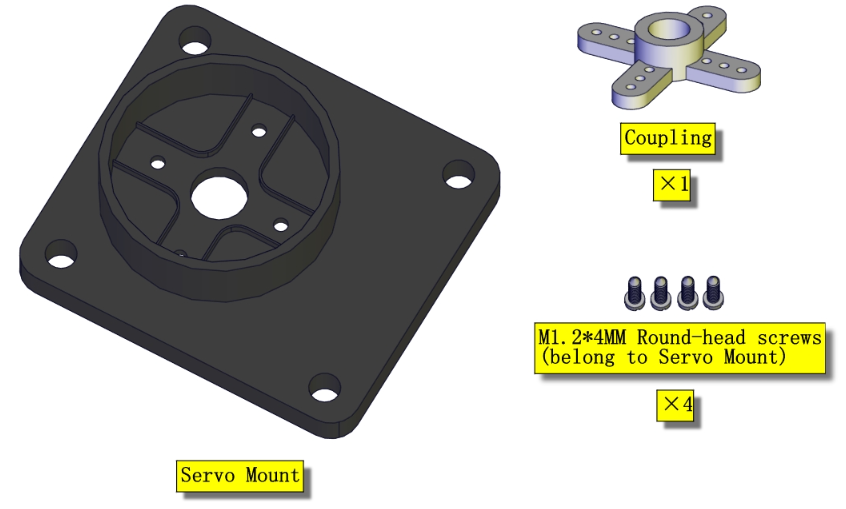

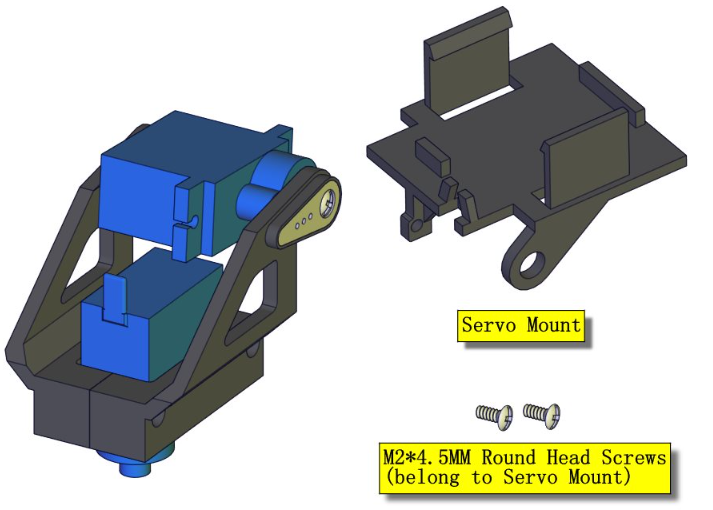

Composants nécessaires

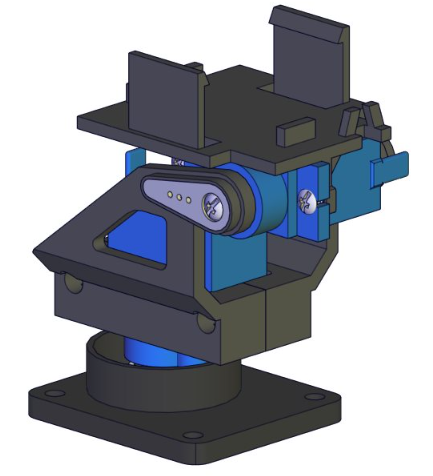

Partie 13

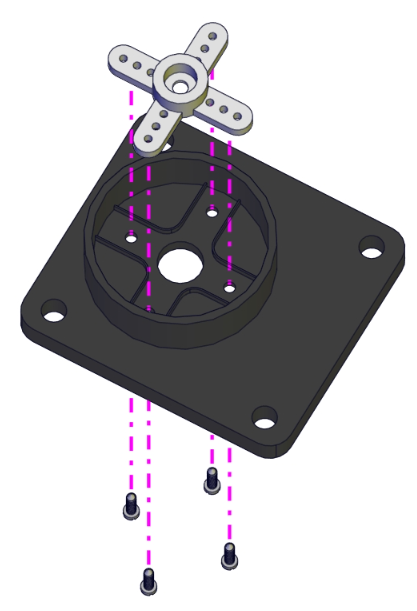

Composants nécessaires

Partie 14

Composants nécessaires

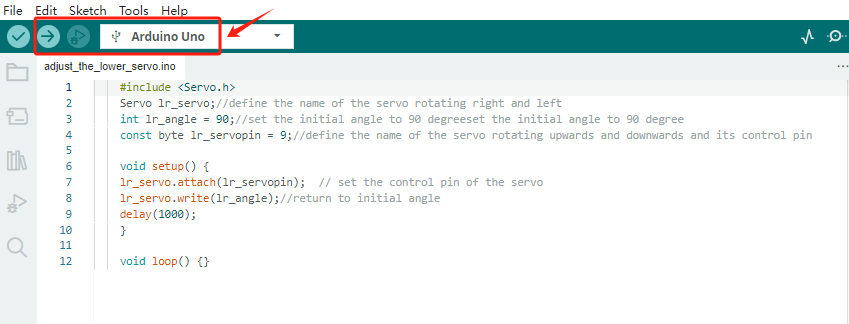

Avant de les assembler, vous devez régler l’angle du servo ①. Réglez son angle initial à 90 degrés.

Schéma de connexion

Note : Le servo est connecté à G (GND), V (VCC), D9. Le fil marron est connecté à Gnd (G), le fil rouge est connecté à (V), et le fil orange est connecté à la broche numérique D9.

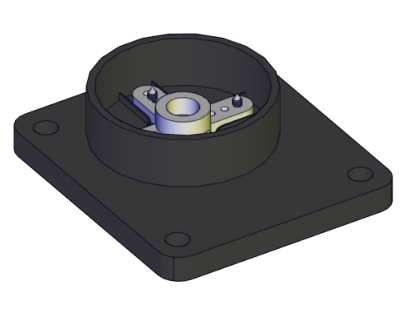

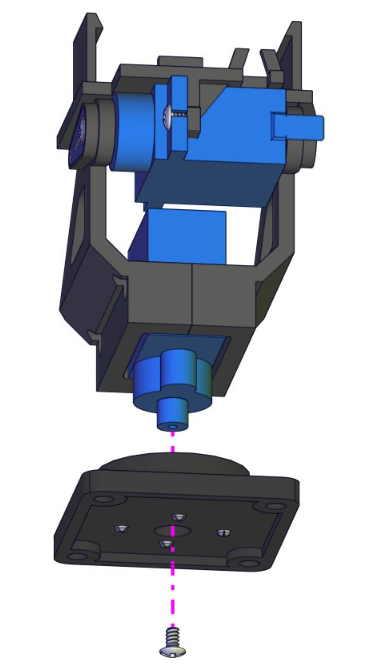

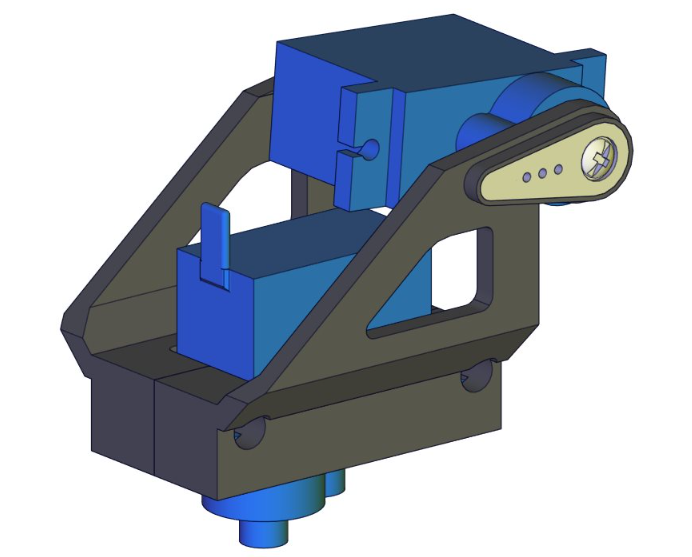

Schéma d’installation

Note : Vous ne pouvez pas tourner l’axe du servo avant d’avoir terminé cette étape de fixation, sinon vous devrez le régler à nouveau à 90 degrés en utilisant le code ci-dessus.

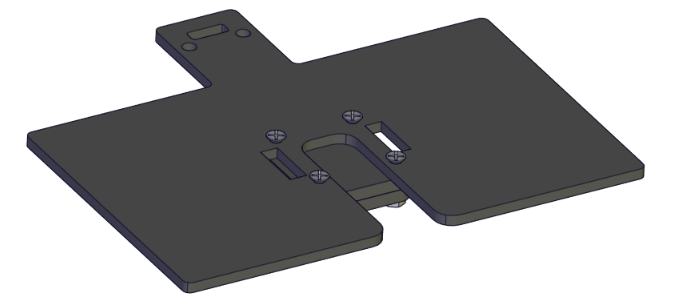

Partie 15

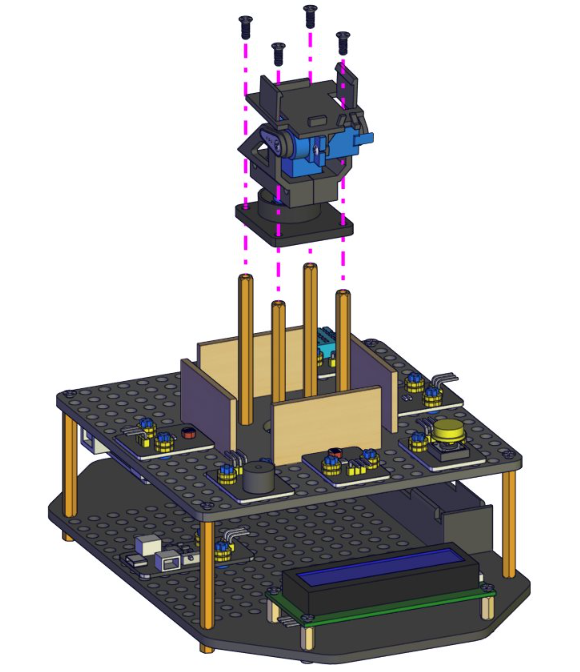

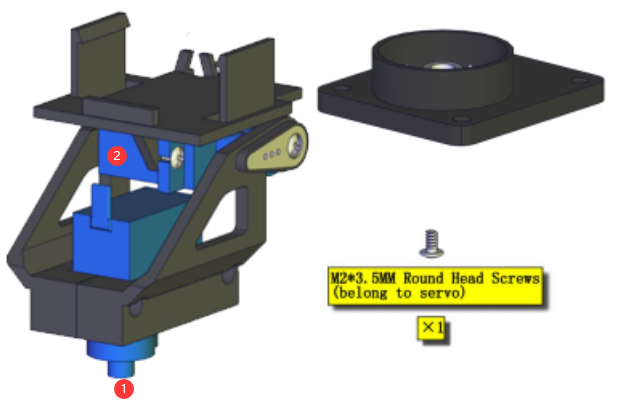

Composants nécessaires

Partie 16

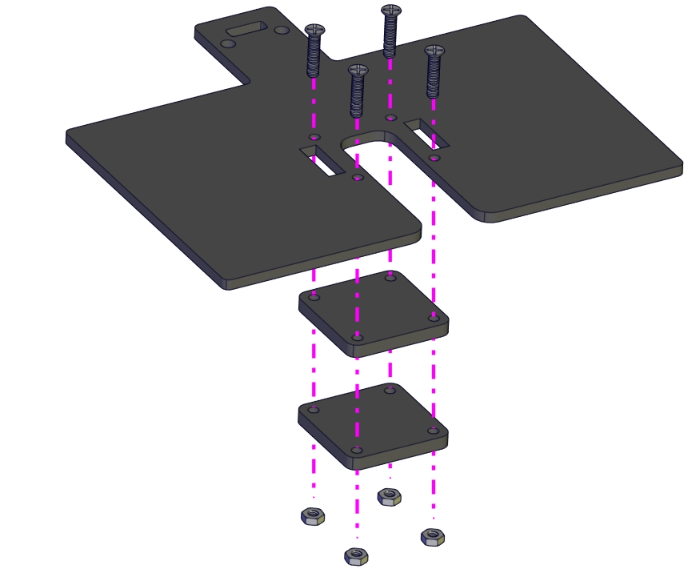

Composants nécessaires

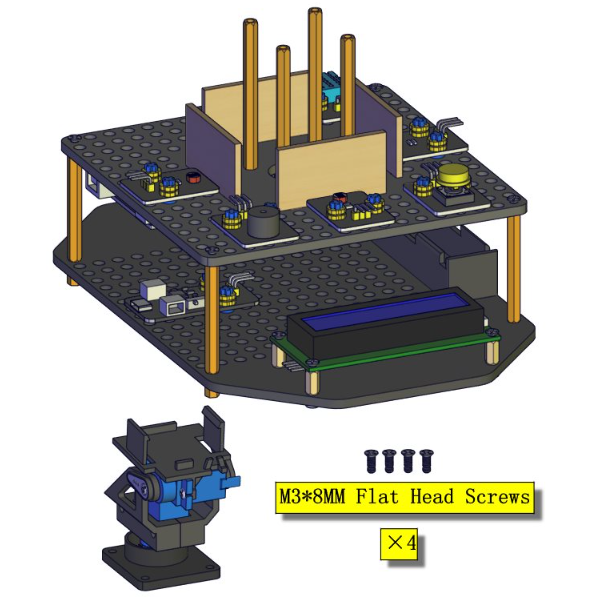

Partie 17

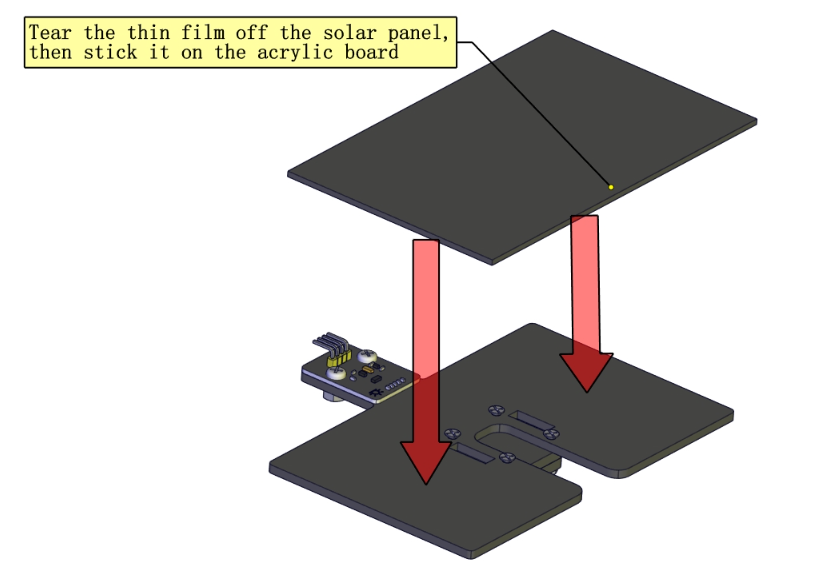

Composants nécessaires

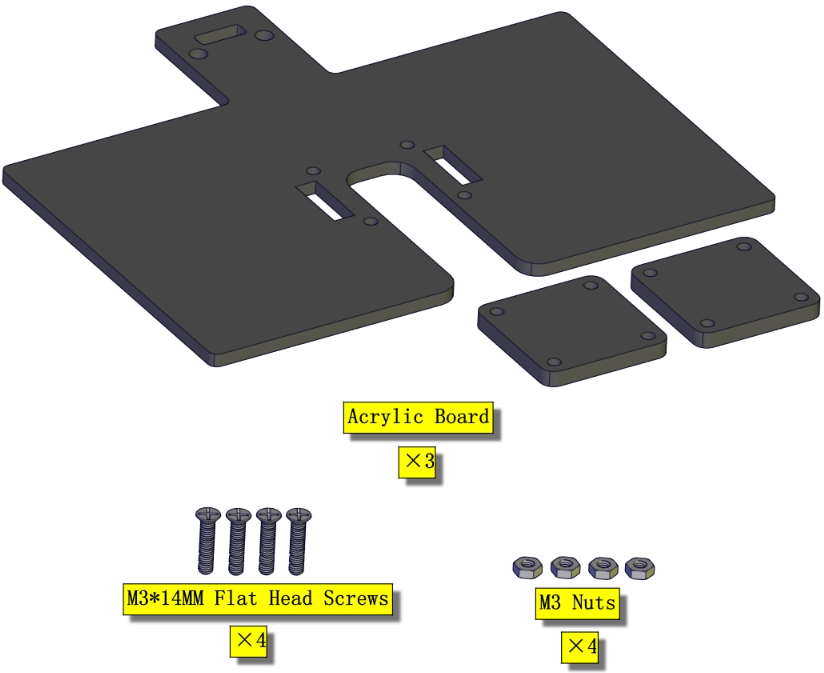

Partie 18

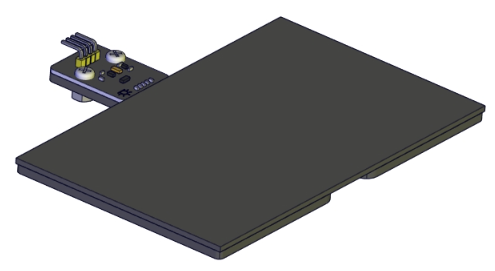

Composants nécessaires

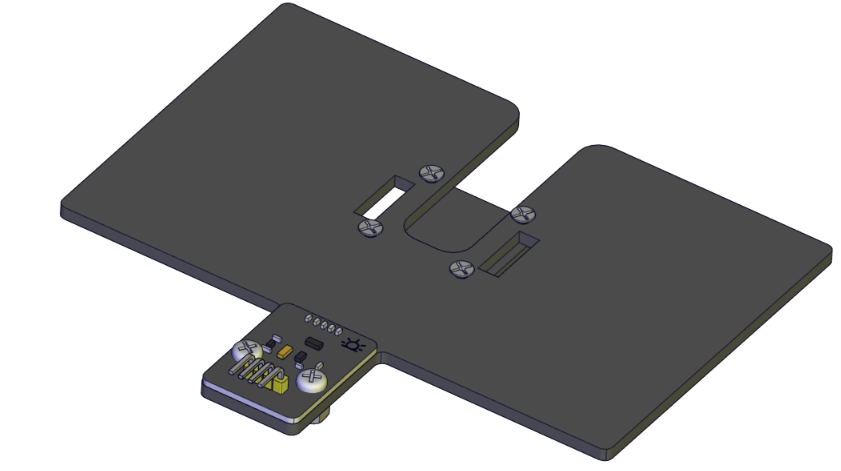

Partie 19

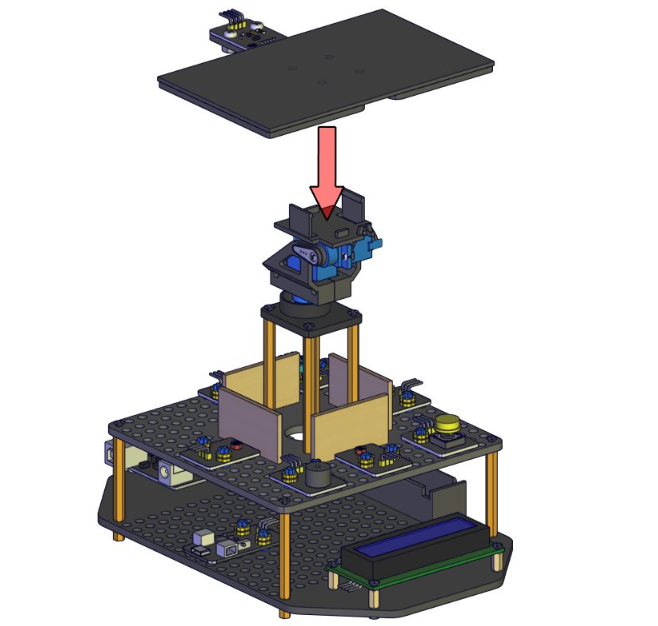

Composants nécessaires

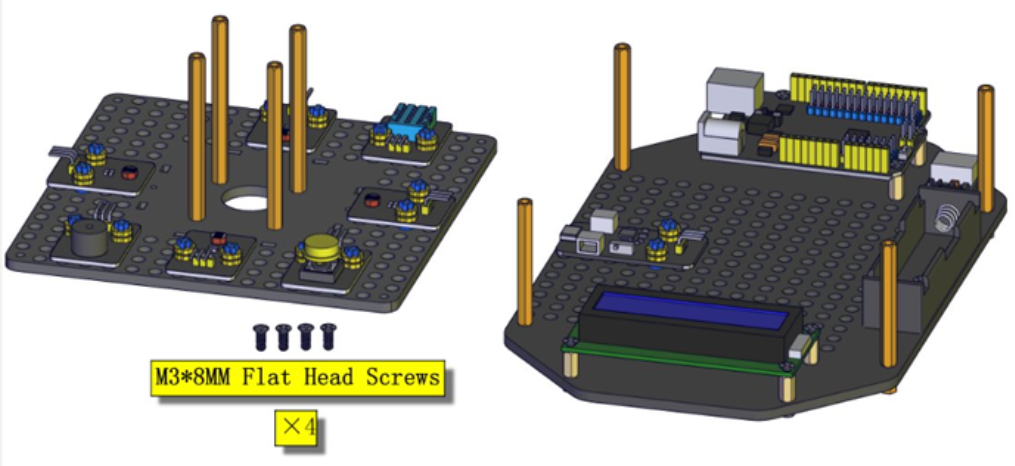

Câblage de la partie supérieure du kit

1)Connectez le servo inférieur à D9 de la carte de contrôle UNO, et le servo supérieur à D10 sur la carte UNO. Connectez le fil marron du servo à G, le fil rouge à V, et le fil jaune à S.

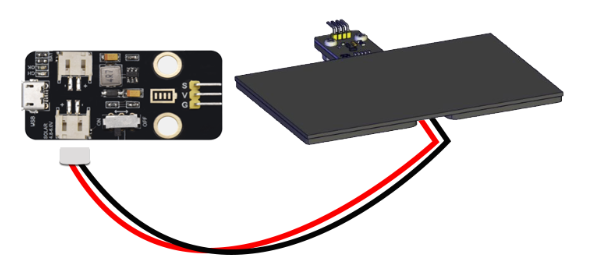

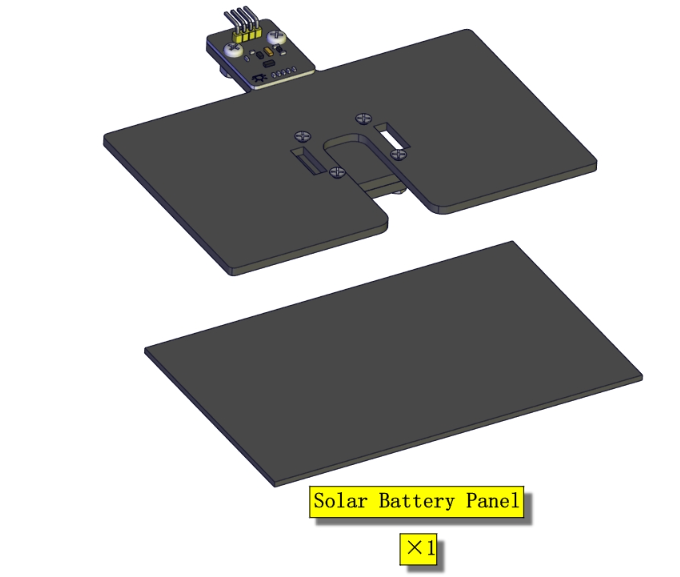

  1. Branchez la prise du panneau solaire à l’extrémité SOLAR4.8-6.0V du module de charge USB solaire.

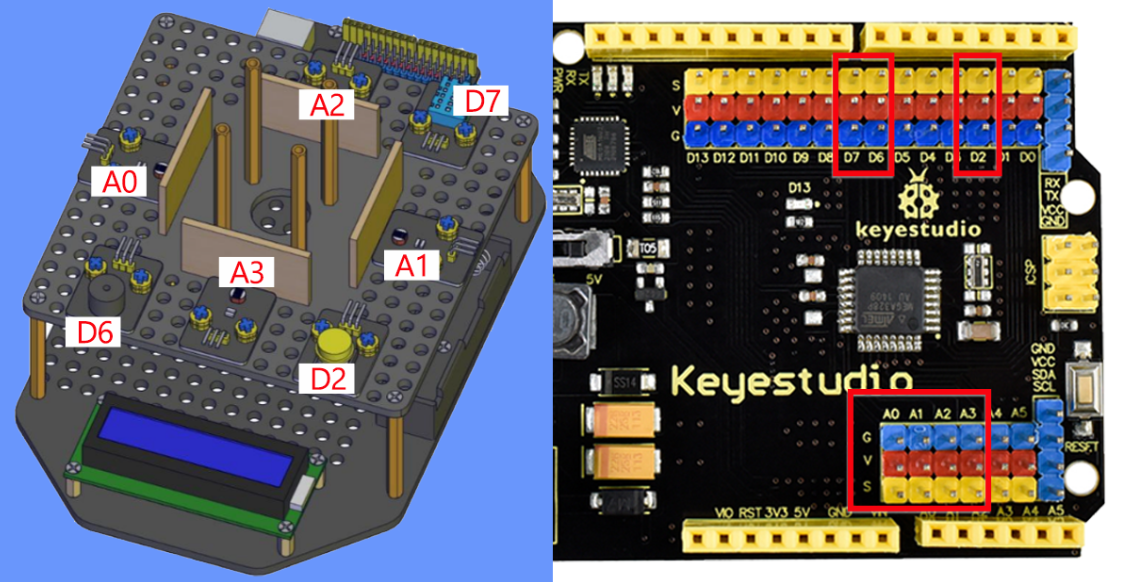

  1. Ensuite, nous utiliserons les sept fils DuPont 3P 26AWG 200mm F-F pour connecter les photosenseurs, le module buzzer, le module bouton-poussoir et le capteur de température et humidité DHT11 à la carte uno.

Le capteur photosensible à gauche est connecté à la broche A0 de la carte UNO.

Le capteur photosensible à droite est connecté à la broche A1 de la carte UNO.

Le capteur photosensible à l’arrière est connecté à la broche A2 de la carte UNO.

Le capteur photosensible à l’avant est connecté à la broche A3 de la carte UNO.

Le module bouton est connecté à la broche D2 de la carte UNO.

Le module buzzer est connecté à la broche D6 de la carte UNO.

Le capteur de température et humidité dht11 est connecté à la broche D7 de la carte UNO.

Note : Afin d’éviter une connexion inversée, nous recommandons de câbler selon la méthode suivante :

  • La broche G du module est connectée à la broche G de UNO avec un fil noir ;

  • La broche V du module est connectée à la broche V de UNO avec un fil rouge ;

  • La broche S du module est connectée à la broche S de UNO avec un fil orange.

Comme montré dans la façon dont le capteur de température et humidité dht11 est connecté à la carte UNO.

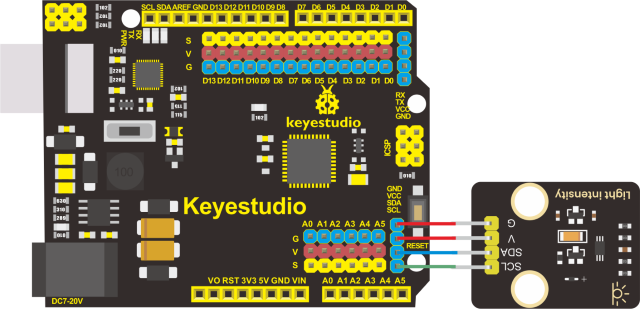

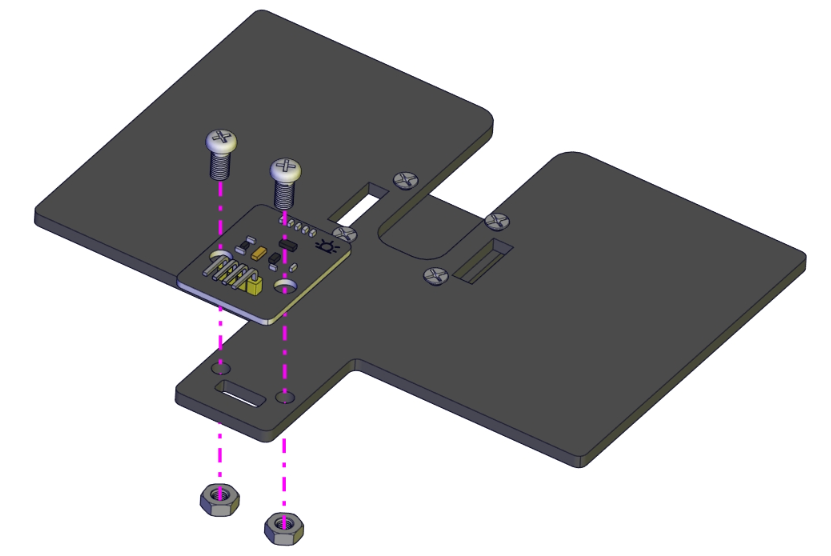

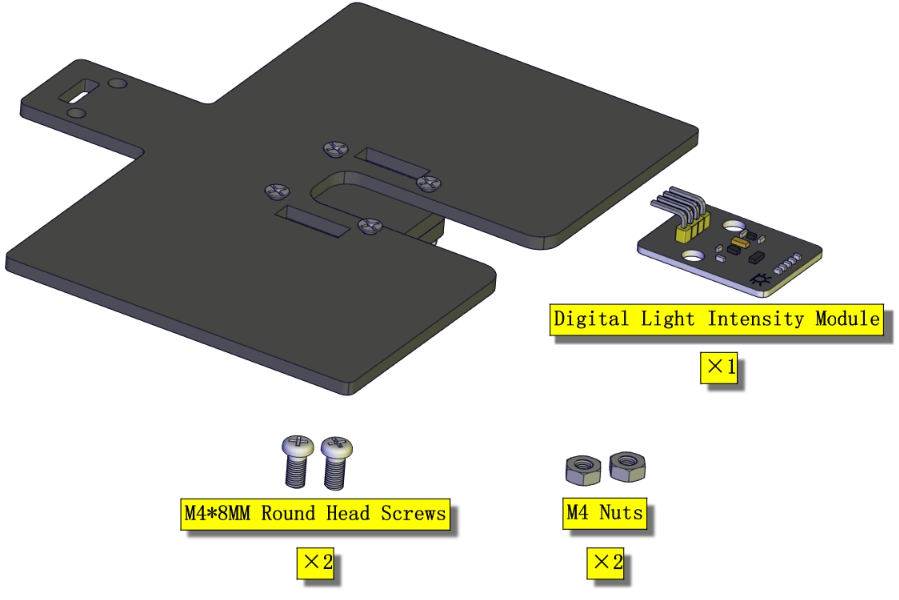

  1. Enfin, connectez le module d’intensité lumineuse numérique bh1750 à la carte UNO.
