Leçon 10 : Principe de charge du kit de suivi solaire

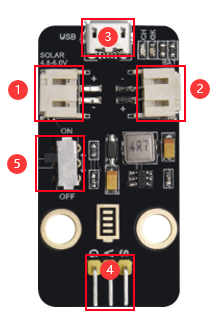

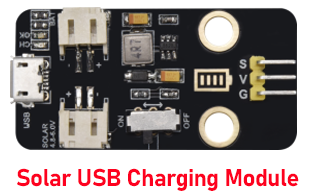

(1) Module de charge solaire et USB :
Ce module intègre une puce de charge et de décharge, qui peut être connectée à une batterie rechargeable externe et à un panneau solaire via les interfaces PH2.0MM.
Dans ce kit, nous fournissons un boîtier de batterie qui contient une batterie 18650, vous devrez donc préparer vous-même une batterie rechargeable 18650.
Le module dispose d’un port Micro USB et vous pouvez utiliser l’ordinateur pour charger la batterie 18650 via le port micro USB.
De plus, il possède un module boost qui peut augmenter la tension des batteries à 6,6V. L’interrupteur DIP sur le module est l’interrupteur de SORTIE de 6,6V. Les broches G et V de ce module peuvent fournir 6,6V et la broche S peut lire la tension de la batterie après la résistance divisant la tension par 2.
Paramètres :
Interface de charge |
Interface Micro USB HP2.0MM pour panneau solaire |
|---|---|
Tension d’entrée de l’interface panneau solaire |
4,4-6V |
Valeur de charge en tension constante de la batterie |
4,15-4,24V |
Courant de charge maximal |
800mA |
Interface de sortie |
3 P 2,54mm Aiguille coudée |
Tension d’entrée |
6,6V |
Courant de sortie maximal |
1A |
Batterie externe |
Batterie 18650 |
Attributs environnementaux |
ROHS |

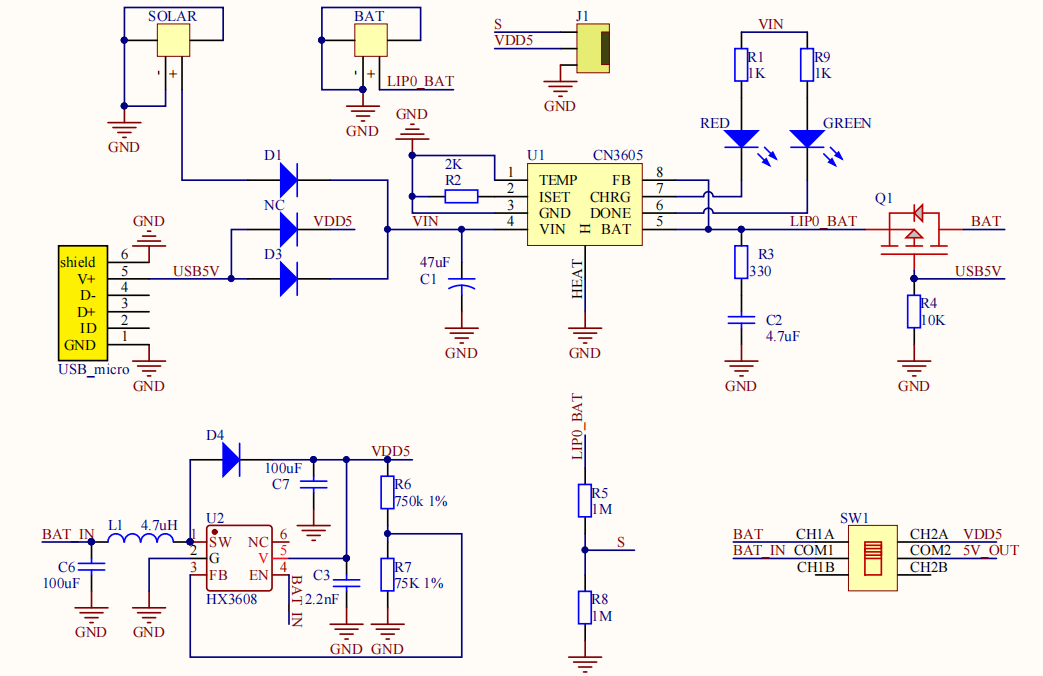

Schéma
Caractéristiques

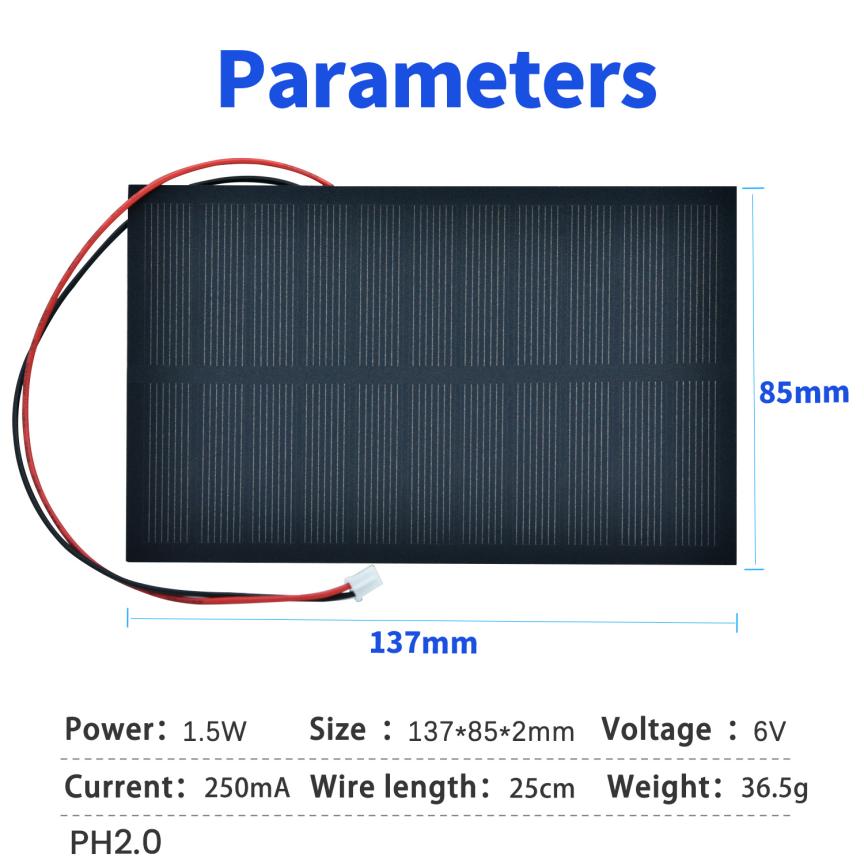

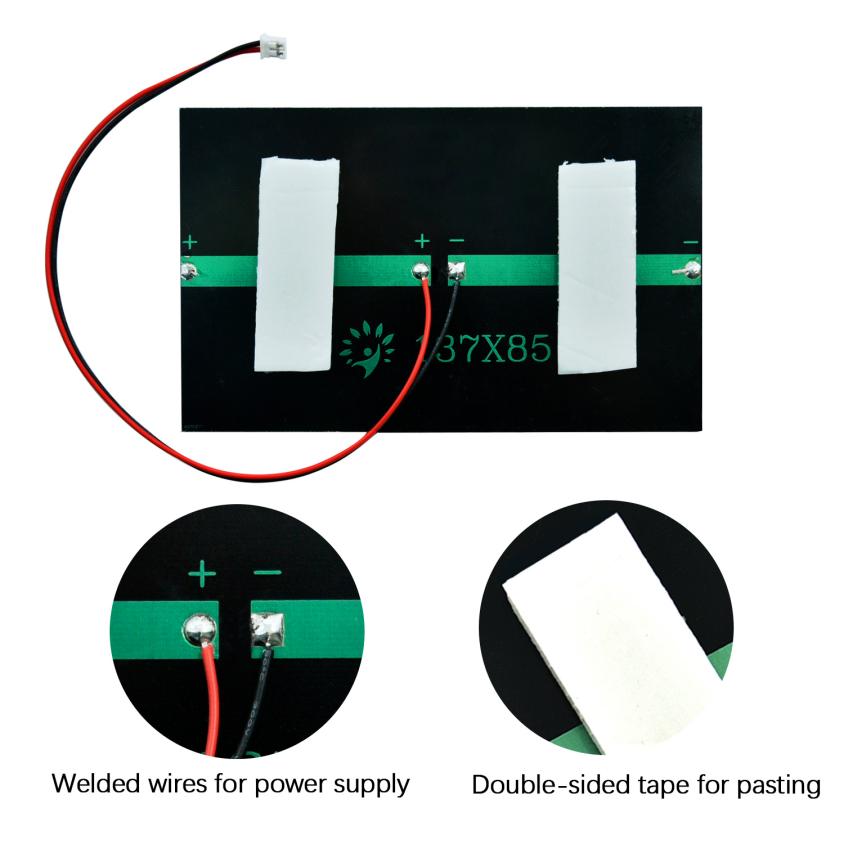

(2) Panneau solaire PET
Les principaux facteurs qui affectent la performance de sortie des panneaux solaires sont les suivants :
(1) Impédance de charge
(2) Intensité lumineuse du soleil
(3) Température
(4) Angle d’illumination et surface d’illumination
Vous pouvez utiliser un multimètre pour mesurer le courant de sortie du panneau solaire, régler le multimètre sur le niveau courant continu et la prise de grande plage, connecter la sonde rouge du multimètre au pôle positif du panneau solaire et la sonde noire au pôle négatif du panneau solaire, puis mesurer.
Les panneaux solaires peuvent-ils stocker de l’électricité ?
Non, en général ils doivent être associés à une batterie pour stocker l’électricité.
Les panneaux solaires peuvent-ils produire de l’électricité par temps nuageux ?
Non, la puissance générée par les panneaux solaires par temps nuageux est très faible. Dans ce cas, ils ont une tension mais pas de courant.
Les panneaux solaires peuvent-ils produire de l’électricité sous un éclairage intérieur ?
Non, les panneaux solaires ne peuvent pas produire d’électricité sous un éclairage intérieur.
(3) Charger la batterie avec le panneau solaire.

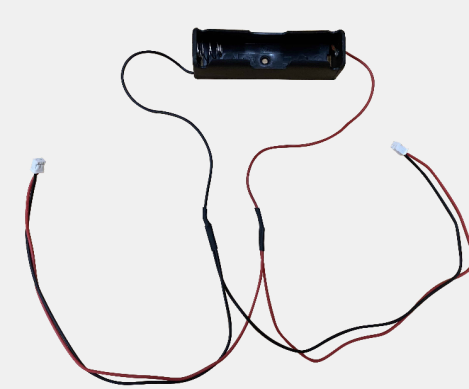

Dans ce kit, nous fournissons un boîtier de batterie compatible avec une batterie 18650, et il est également équipé de deux interfaces pour que vous puissiez charger la batterie ou l’utiliser comme source d’alimentation.
Vous devrez préparer vous-même une batterie 18650 ainsi qu’un chargeur de batterie.
Les paramètres suivants sont disponibles pour votre achat :
Spécifications |
|
|---|---|
Taille |
18650 |
Pôle positif : |
|
Capacité |
>2200mAh |
Tension nominale |
3,7V |
Tension maximale |
4,2V |
Tension de coupure de décharge |
2,5V |
Rechargeable |
Oui |
Dimensions approximatives |
18,5mm x 65,2mm |

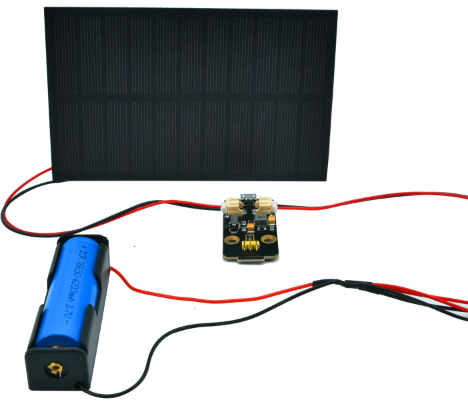

avec un dessusNous pouvons connecter le panneau solaire au module de charge et à un boîtier lithium 18650, de sorte que le panneau solaire charge la batterie.
Les panneaux solaires ne sont pas des batteries, ils n’ont pas la fonction de stockage d’énergie. Ils peuvent stocker de l’électricité dans la batterie.
La sortie des panneaux solaires est faible dans les environnements sans lumière solaire, sous éclairage intérieur et en hiver avec peu de lumière. L’énergie portée par ces lumières est très faible, même si elle est plus intense.
Note :
Le panneau solaire peut nécessiter de longues périodes d’exposition directe au soleil pour charger suffisamment les batteries. Les batteries 18650 ne doivent pas être exposées à la lumière directe du soleil ni à des températures élevées autour d’elles pour éviter la surchauffe.

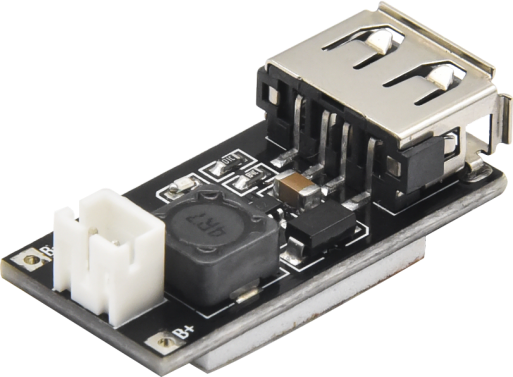

(4) Module de charge pour smartphone
Le module de charge pour téléphone est un module boost lithium 3,7V qui peut fournir 5V, 1A via la borne PH2.0 et le port USB.
Paramètres :
Propriété |
Module boost non isolé (BOOST) |
|---|---|
Tension d’entrée |
1-5V |
Tension de sortie |
5±0,1V |
Courant de sortie : |
1-1,5A nominal (entrée batterie lithium cellule unique), maximum 1,5A (entrée batterie lithium cellule unique) |
Rendement de conversion |
Jusqu’à 96% |
Fréquence de commutation |
500KHz |
Température de fonctionnement |
Grade industriel (-40°C à +85°C) |
Chauffe en charge complète |
30°C |
Courant de repos |
130uA |

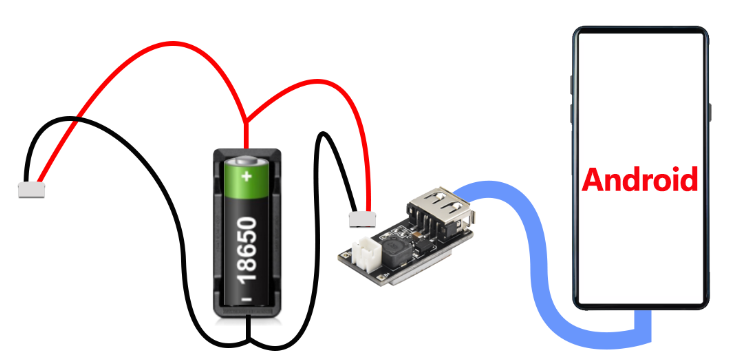

La borne PH2.0 du module de charge pour téléphone peut être connectée au boîtier de batterie.
Le port USB peut être connecté à un téléphone Android pour le charger.
Notez que la puissance de la batterie 18650 doit être suffisante (tension entre 3,2 et 4,2V) pour charger un téléphone Android. Sinon, cela ne fonctionne pas, même si le téléphone indique qu’il est en charge.

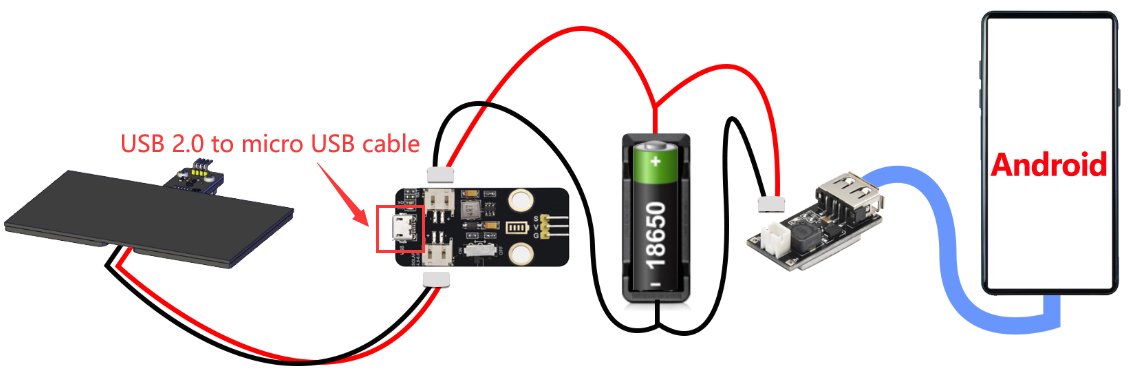

(5) Principe de charge du kit de suivi solaire
Courant de charge maximal du port micro USB : 1A
Courant de charge maximal du panneau solaire : 80mA
Tension de sortie maximale du port USB A femelle : 5V/1,5A (peut être utilisé pour charger un téléphone portable)
Type de batterie : batterie lithium 18650 avec un dessus, capacité recommandée supérieure à 2200mAh
Note :
1). Le protocole de charge du module de charge pour téléphone ne supporte que Android et pas iOS.
2). Le panneau solaire ne peut pas charger directement les téléphones ; il doit stocker l’électricité dans une batterie et la batterie charge le téléphone.
3). La tension de la batterie 18650 doit être comprise entre 3,2 et 4,2V pour charger le téléphone. Lorsque la tension de la batterie est inférieure à 3,2V, même si le téléphone indique qu’il est en charge, il ne se charge pas réellement.
4). Le panneau solaire peut nécessiter de longues périodes d’exposition directe au soleil pour charger suffisamment les batteries. Les batteries 18650 ne doivent pas être exposées à la lumière directe du soleil ni à des températures élevées autour d’elles pour éviter la surchauffe.
5). Si vous souhaitez charger rapidement votre batterie 18650, vous pouvez utiliser un chargeur dédié 18650. Ou utiliser un câble USB 2.0 vers micro USB pour connecter le module de charge et charger la batterie via un ordinateur ou une alimentation. (Le câble USB 2.0 vers micro USB n’est pas inclus dans le kit)
6). Ceci est juste une expérience de simulation et ne répondra pas à vos besoins quotidiens en énergie, ne l’utilisez pas comme source d’alimentation régulière pour votre téléphone portable.
