4.Montaggio del Kit di Tracciamento Solare
Cose da notare prima del montaggio:

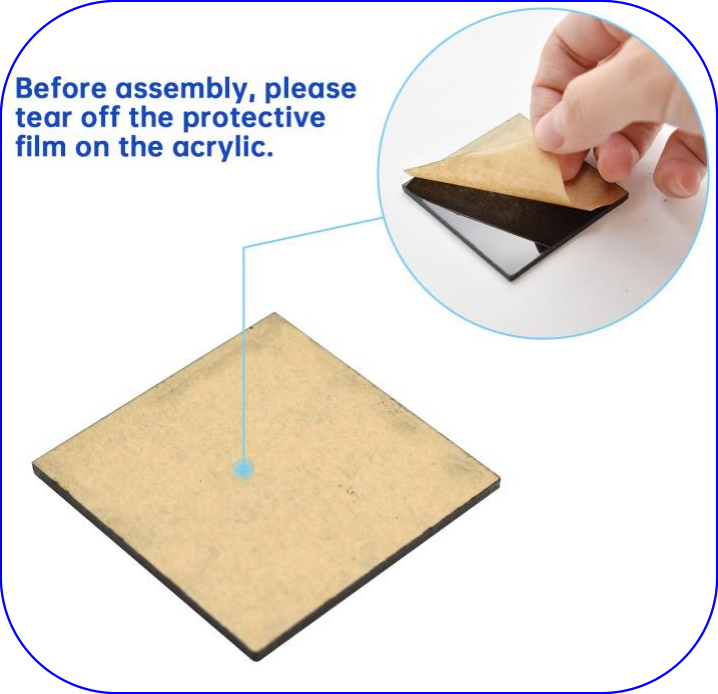

Prima del montaggio, si prega di rimuovere la pellicola protettiva sulle schede acriliche.
Dovrai procurarti una batteria 18650 e un caricabatterie.
I seguenti parametri sono disponibili per l’acquisto：
Specifiche |
|
|---|---|
Dimensione |
18650 |
Terminale positivo： |
|
Capacità |
>2200mAh |
Tensione nominale |
3.7V |
Tensione massima |
4.2V |
Tensione di cutoff scarica |
2.5V |
Ricaricabile |
Sì |
Dimensioni approssimative |
18.5mm x 65.2mm |
Con la parte superioreParte 1

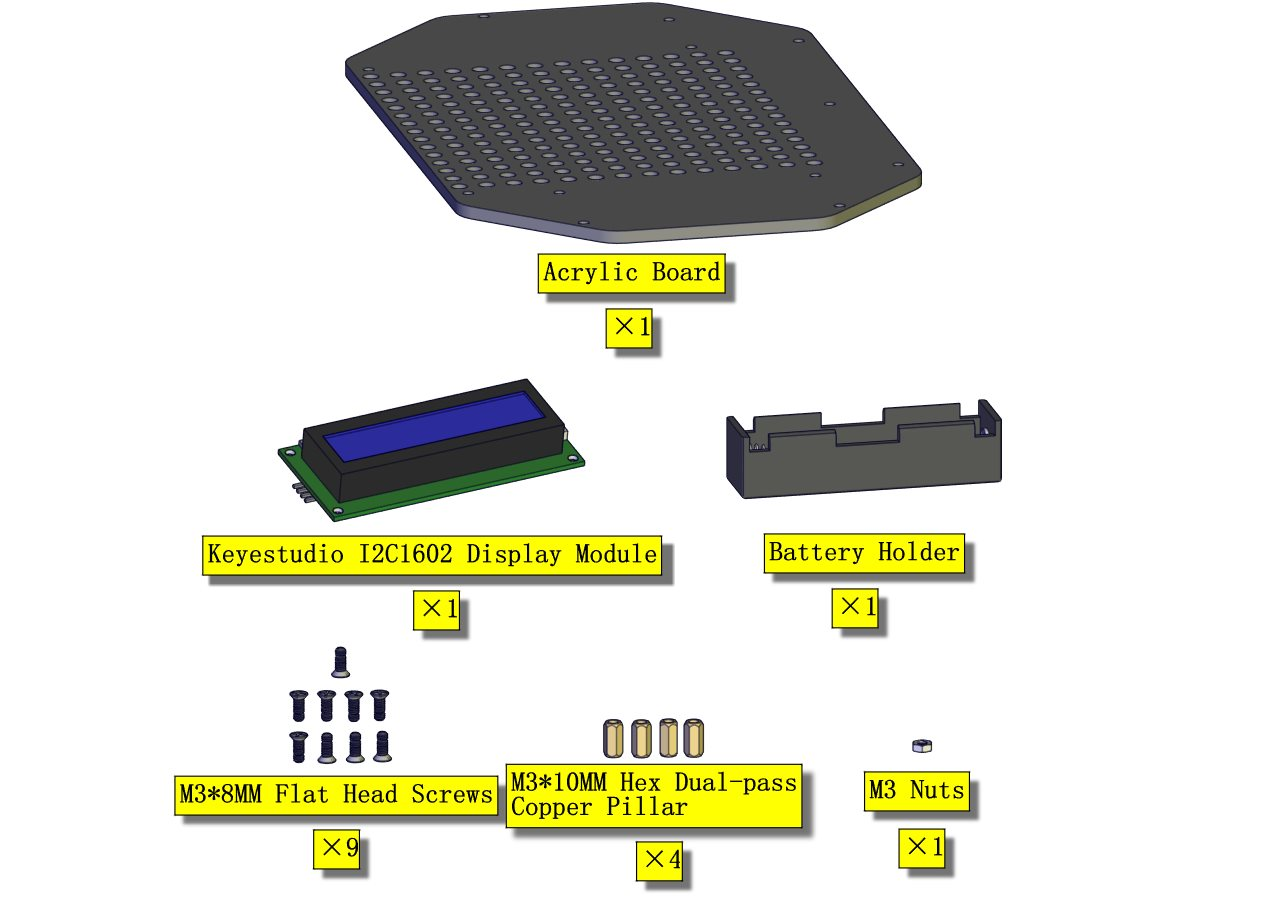

Componenti necessari

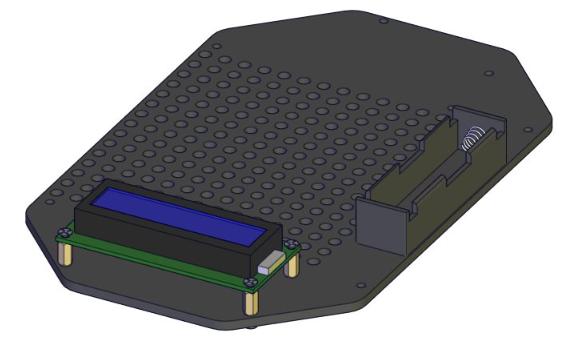

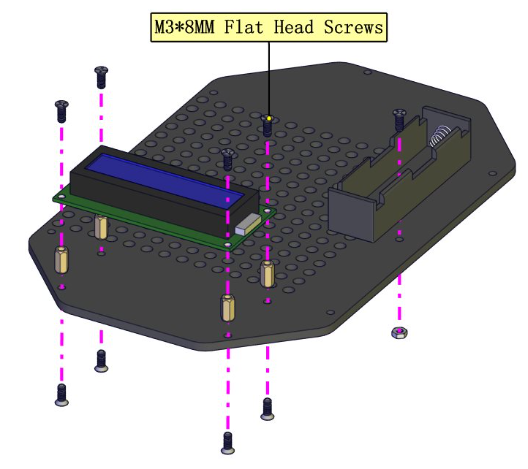

Montaggio del display 1602 e della scatola batteria
Parte 2
Componenti necessari

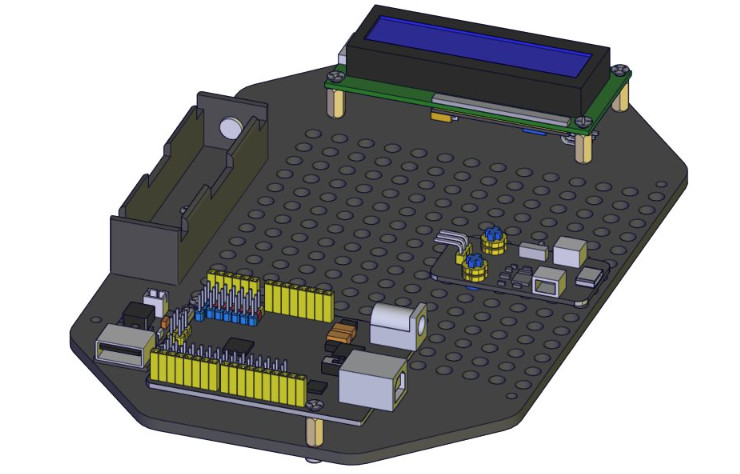

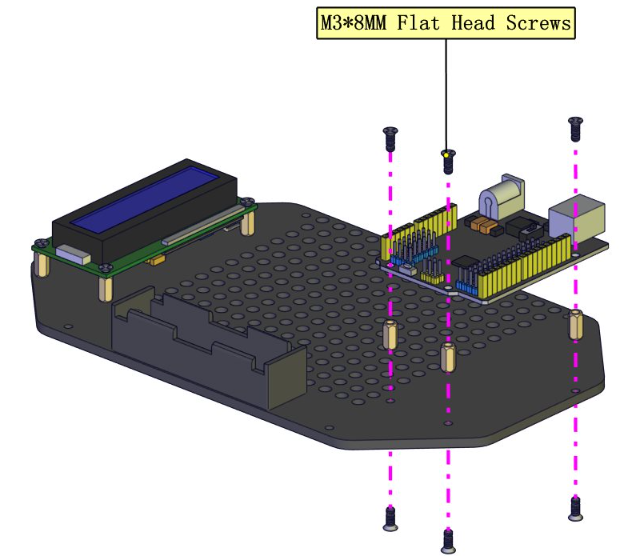

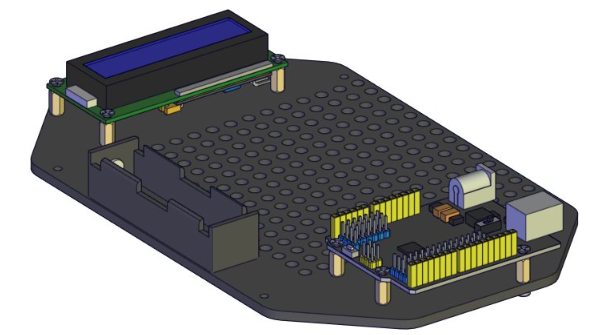

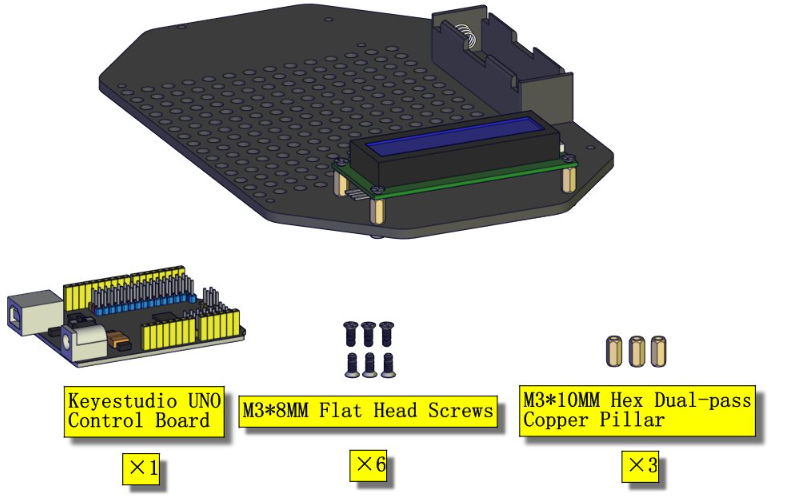

Montaggio della scheda di controllo
Parte 3
Componenti necessari

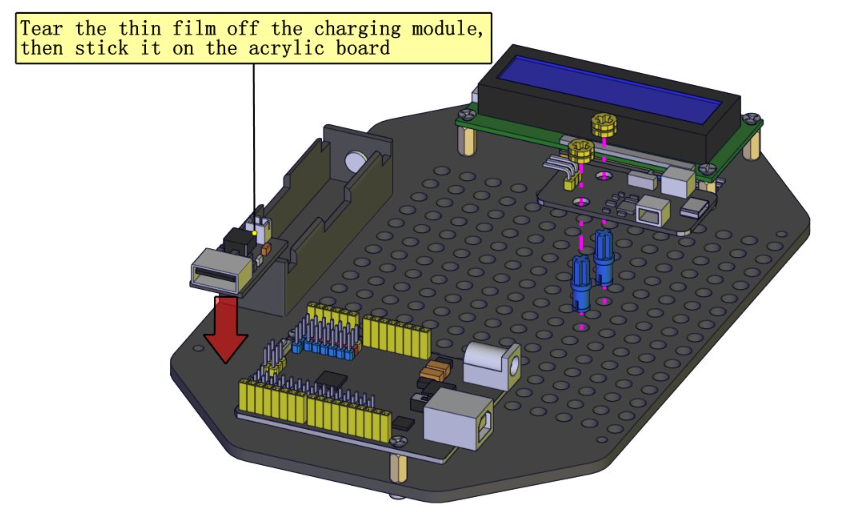

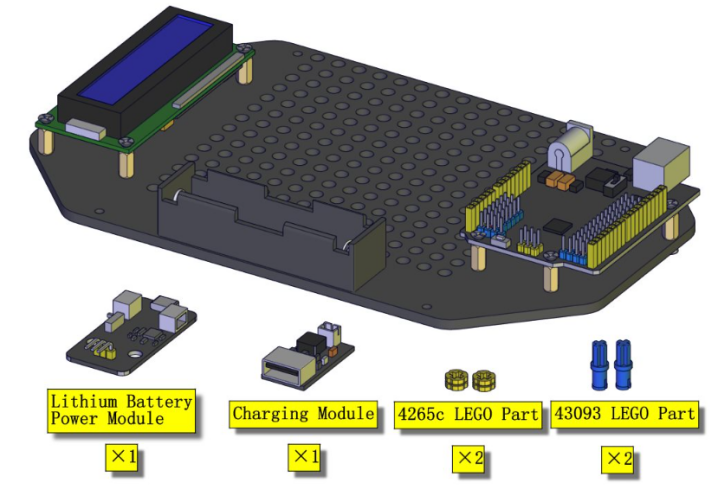

Montaggio del modulo di alimentazione a batteria al litio e del modulo di ricarica

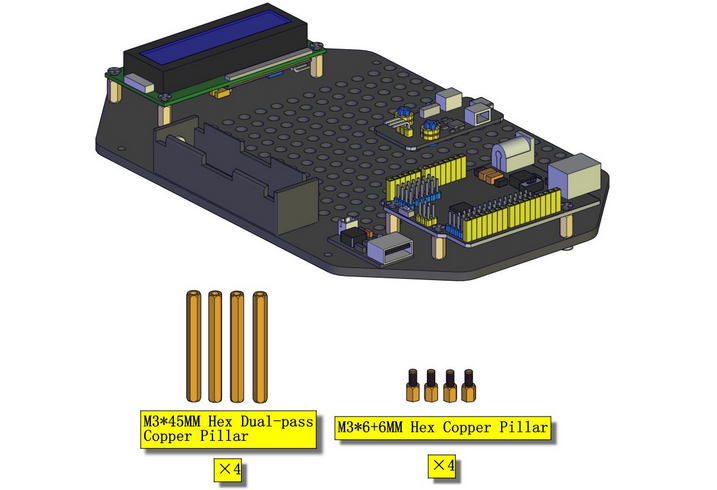

Parte 4
Componenti necessari

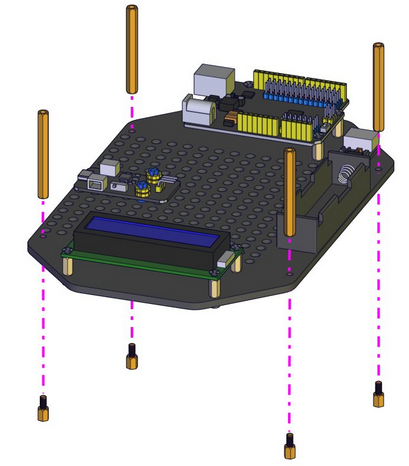

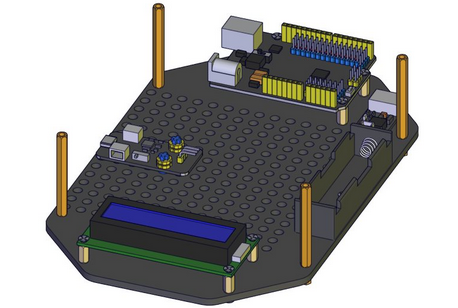

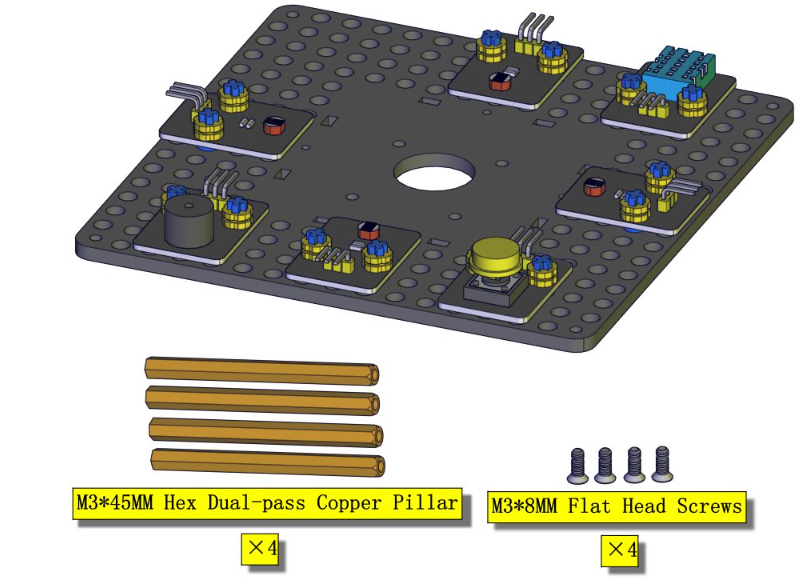

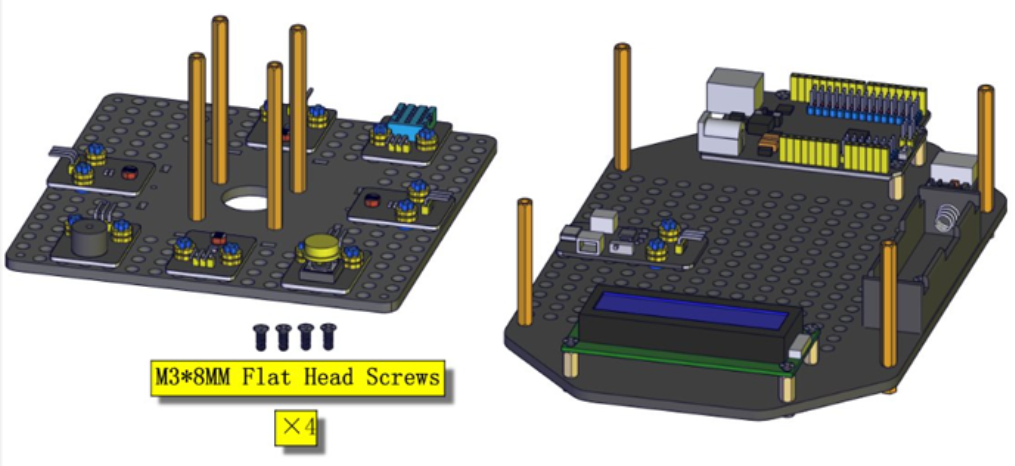

Montaggio delle colonne di rame M3*45MM
Collegamento della parte inferiore del kit

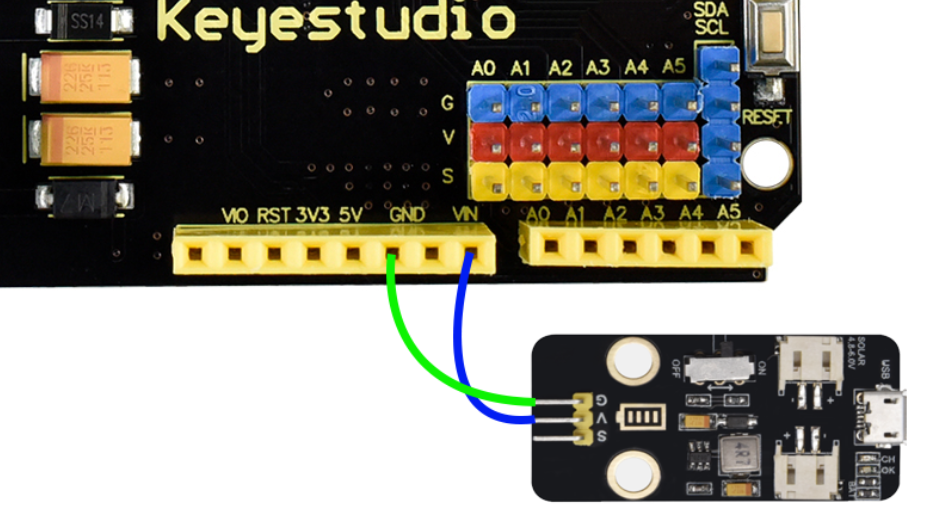

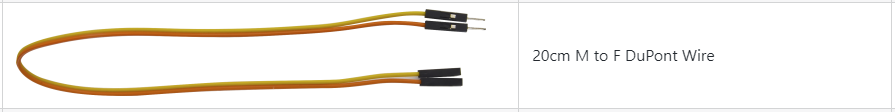

Usa il cavo DuPont M a F da 20cm per collegare il modulo di ricarica solare USB alla scheda di controllo uno. Il pin G del modulo è collegato al GND di UNO, il pin V del modulo è collegato al Vin di UNO

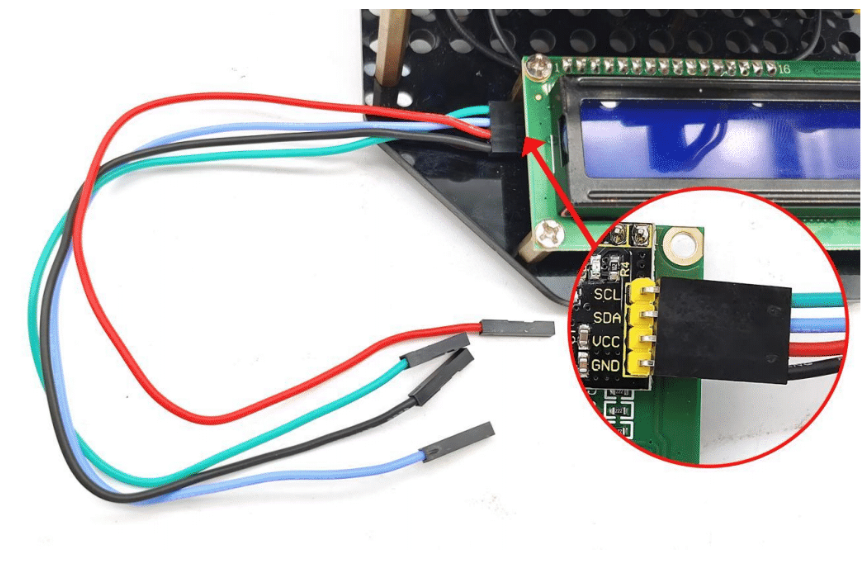

Collega il display LCD alla scheda UNO
Tabella di collegamento pin |
|
|---|---|
Pin del display LCD |
Pin della scheda di controllo |
GND (filo nero) |
G (GND) |
VCC (filo rosso) |
V (5V) |
SDA (filo blu) |
A4 |
SCL (filo verde) |
A5 |

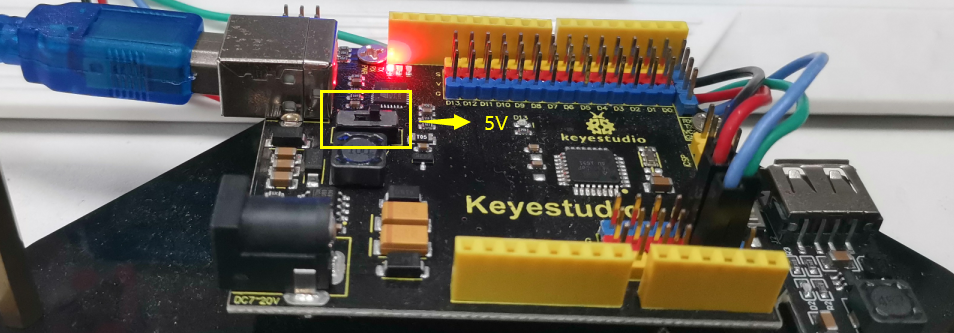

Nota: La tensione di lavoro del display LCD è 5V, assicurati che l’interruttore 3.3-5V sulla scheda di controllo sia impostato su 5V.
Installa una batteria 18650 all’interno del contenitore batteria, facendo attenzione che i terminali positivo e negativo della batteria corrispondano ai terminali positivo e negativo del contenitore.

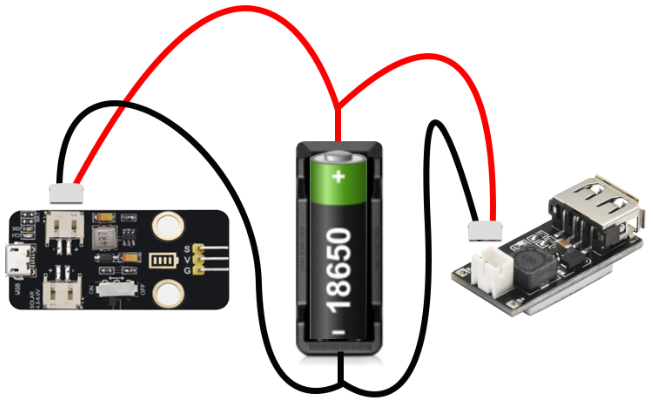

Collega il contenitore batteria al modulo di ricarica solare USB e al modulo di ricarica per telefono.
Parte 5
Componenti necessari

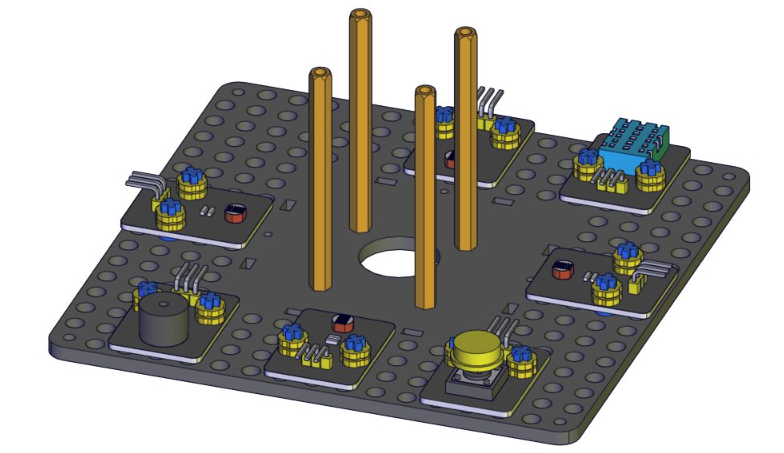

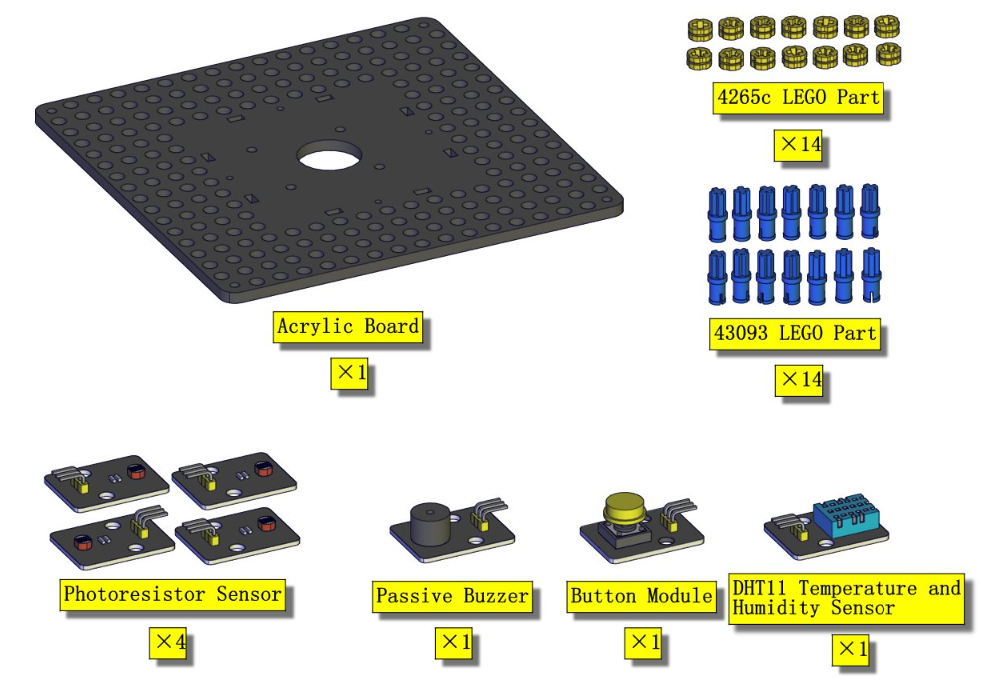

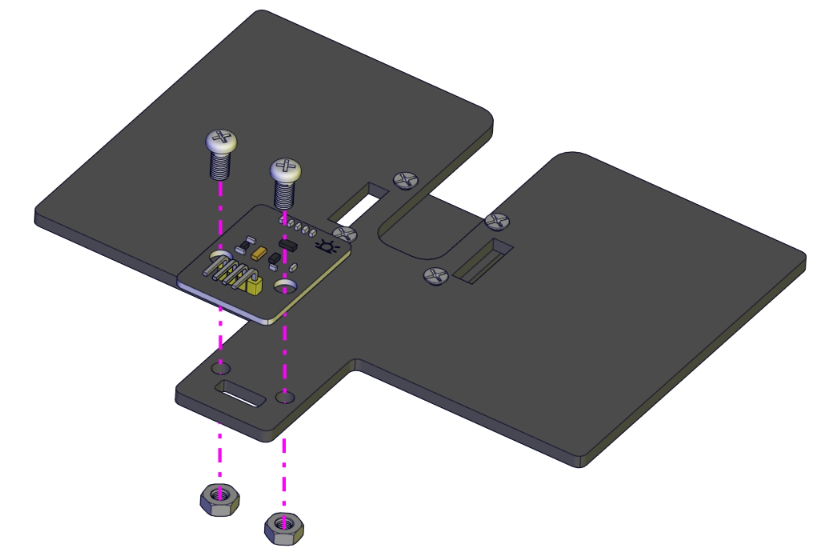

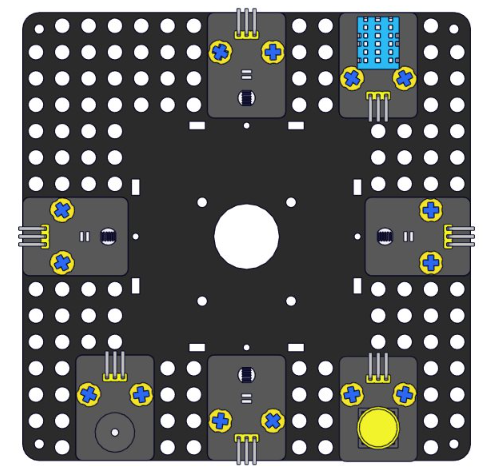

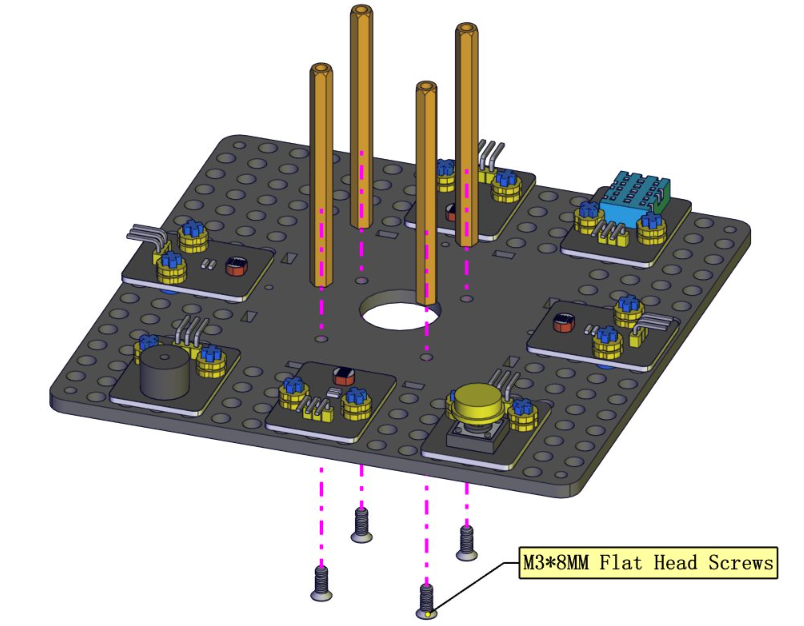

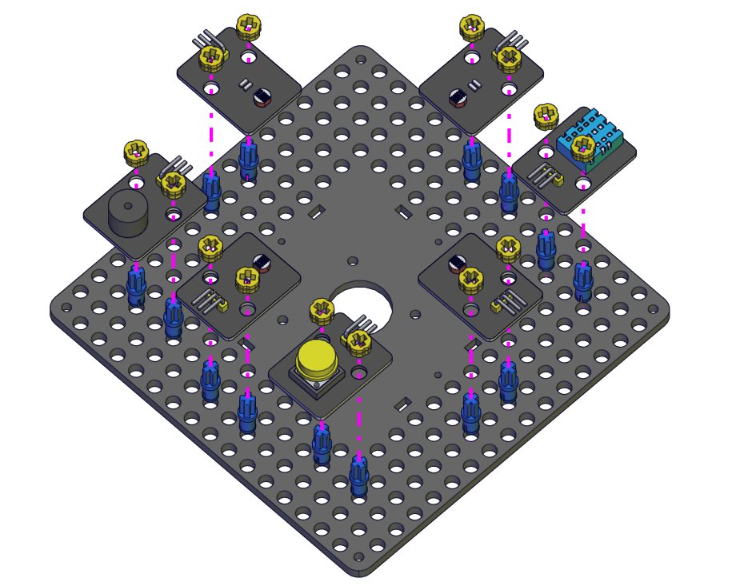

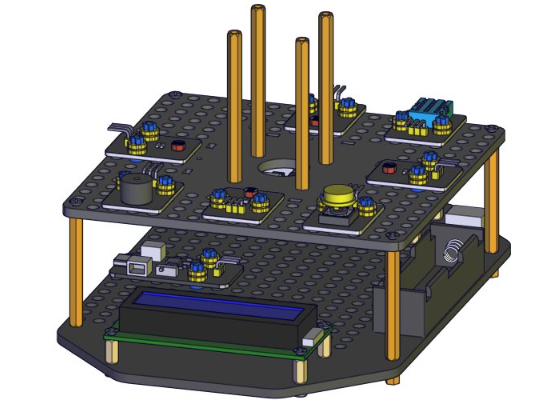

Montaggio dei sensori e moduli
Parte 6

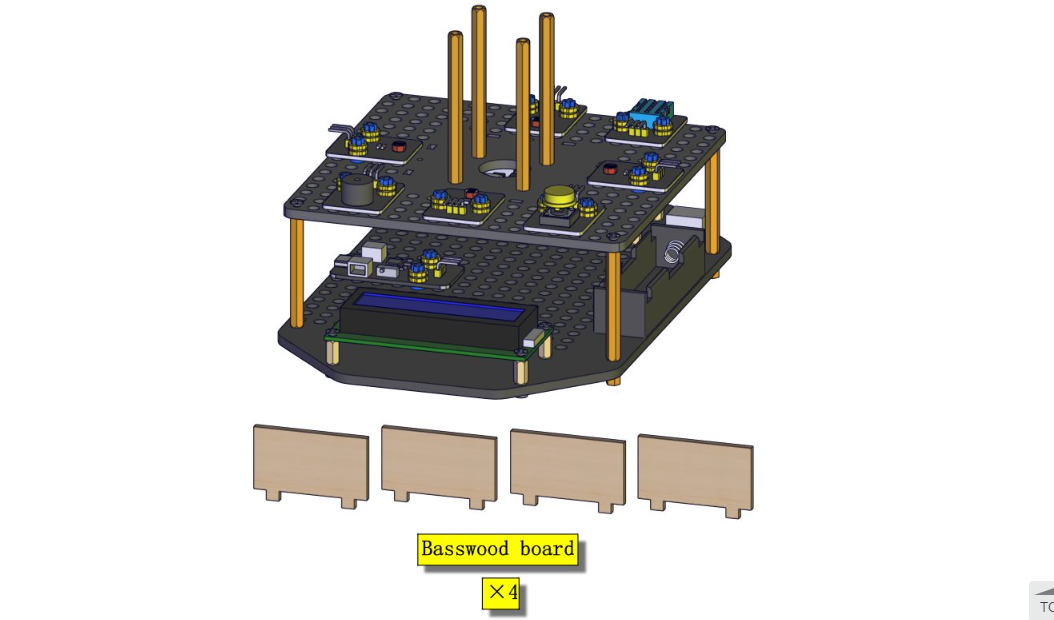

Componenti necessari

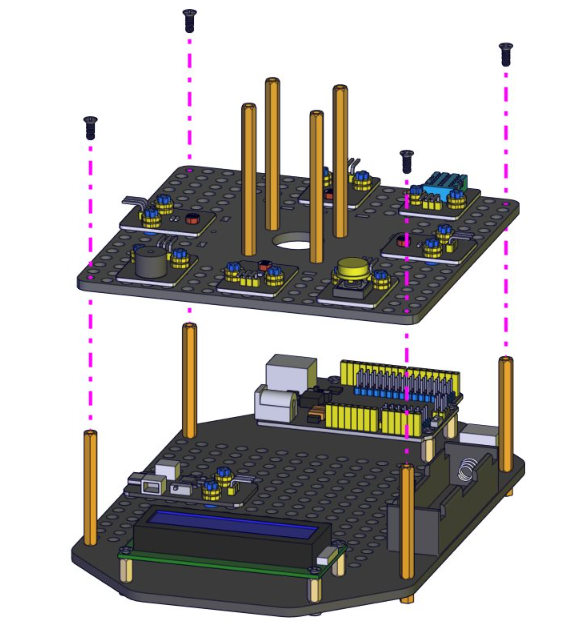

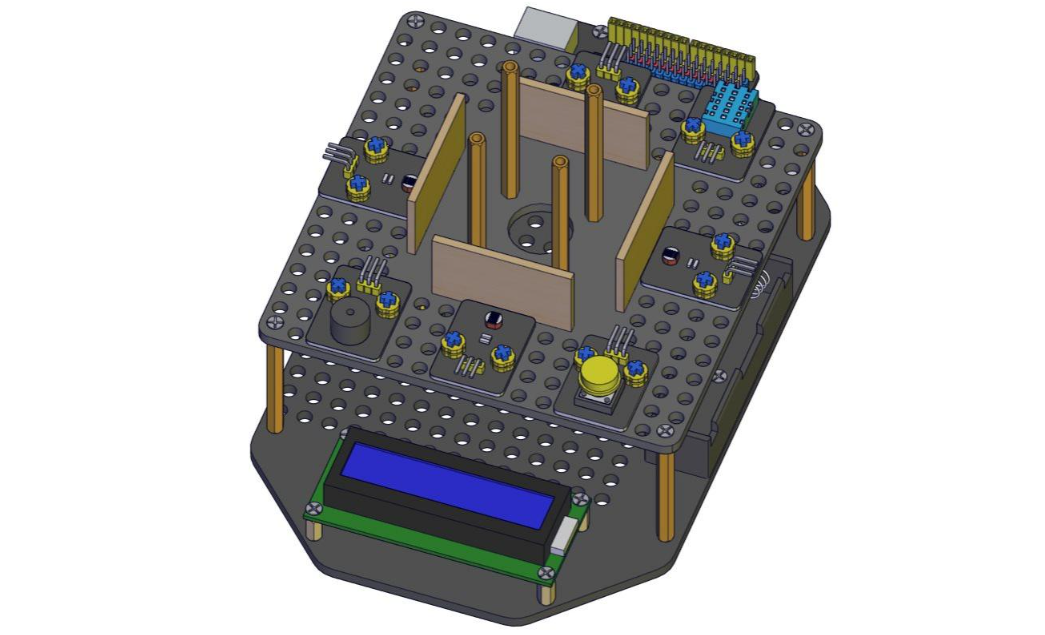

Parte 7
Componenti necessari
Nota l’orientamento della sezione superiore, il modulo buzzer e il display LCD sottostante sono nella stessa direzione.

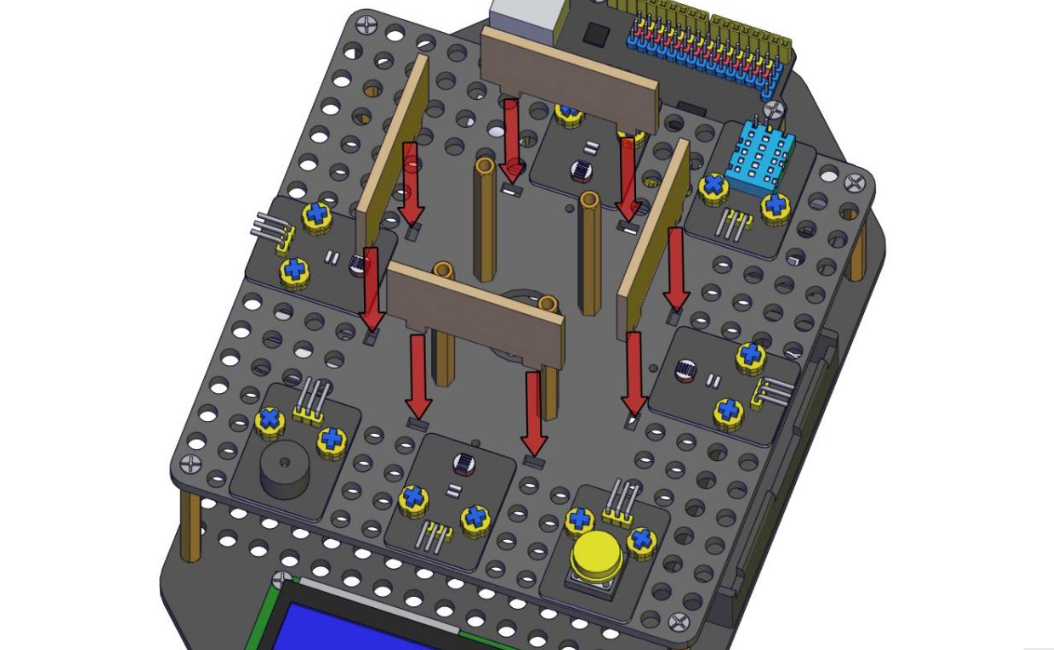

Parte 8
Componenti necessari
Parte 9

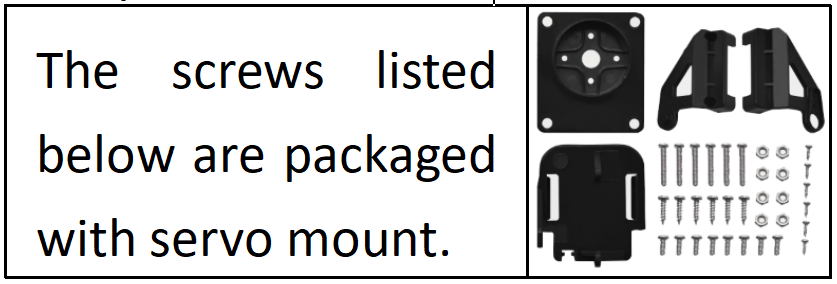

Componenti necessari

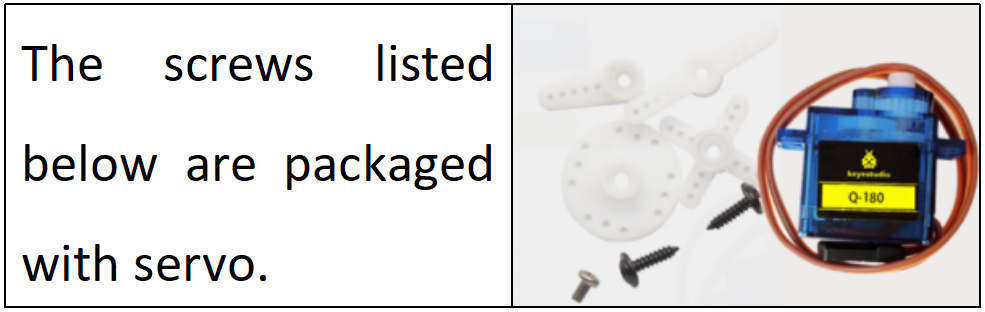

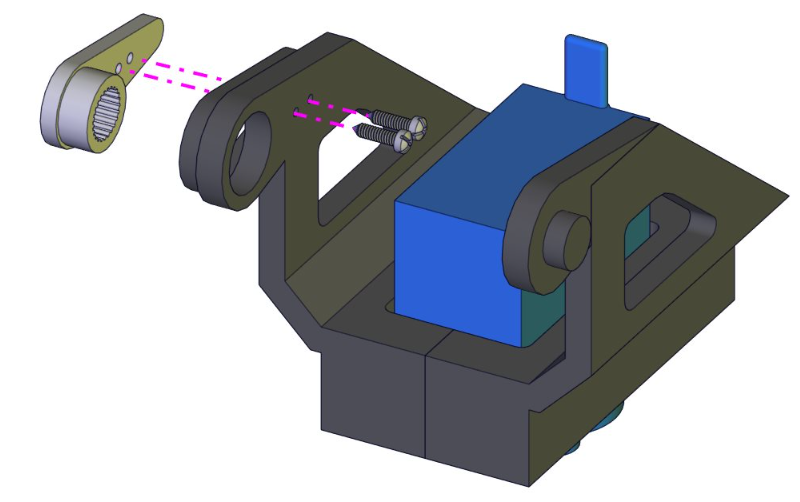

Diagramma di installazione (fai attenzione alla direzione di installazione del servo)
Parte 10

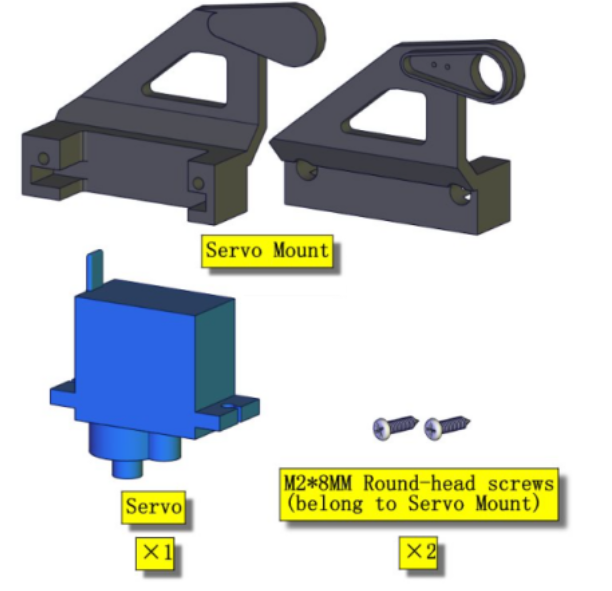

Componenti necessari

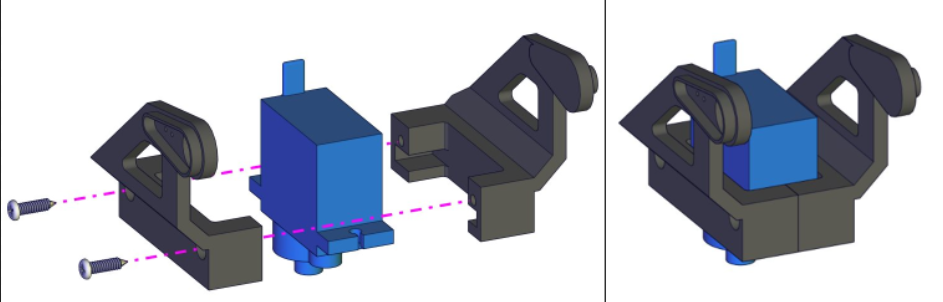

Parte 11
Componenti necessari

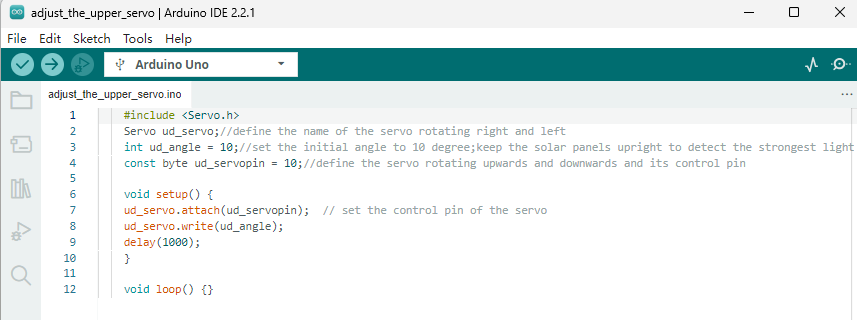

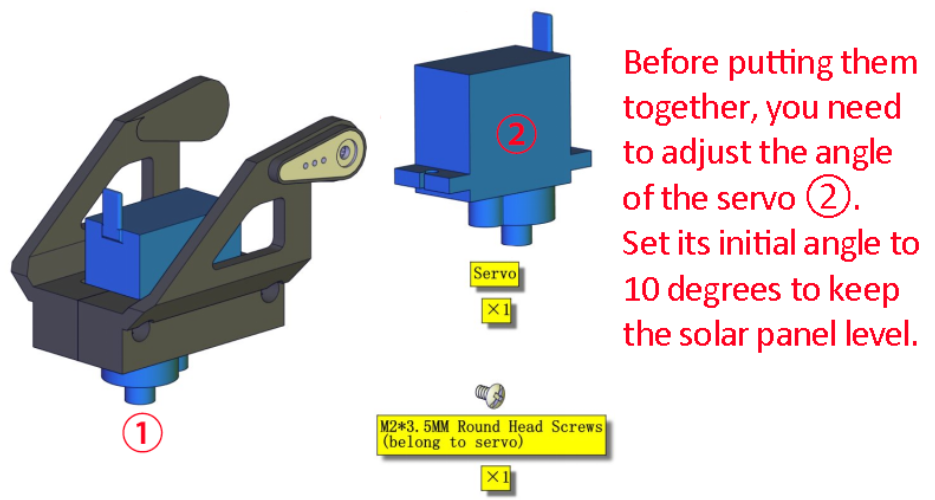

Prima di assemblarli, devi regolare l’angolo del servo ②. Imposta il suo angolo iniziale a 10 gradi per mantenere il pannello solare livellato.

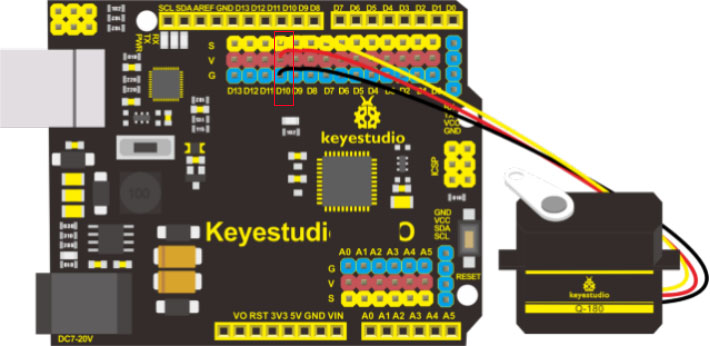

Diagramma di collegamento
Nota: Il servo è collegato a G (GND), V (VCC), D10. Il filo marrone è collegato a Gnd (G), il filo rosso è collegato a (V), e il filo arancione è collegato al pin digitale D10.

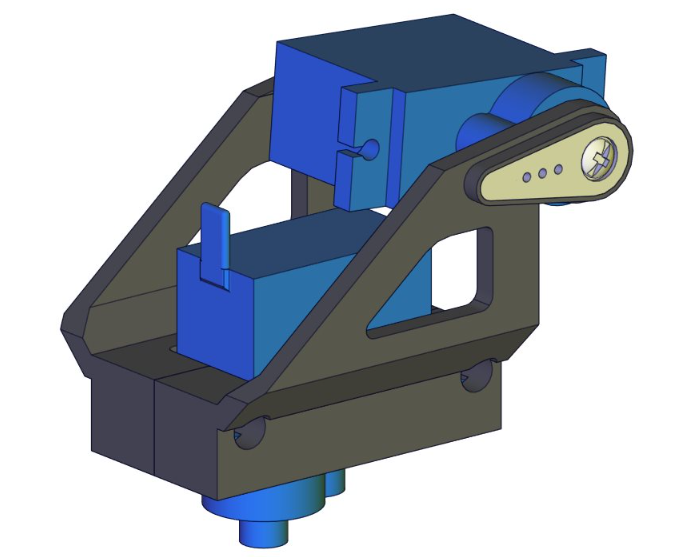

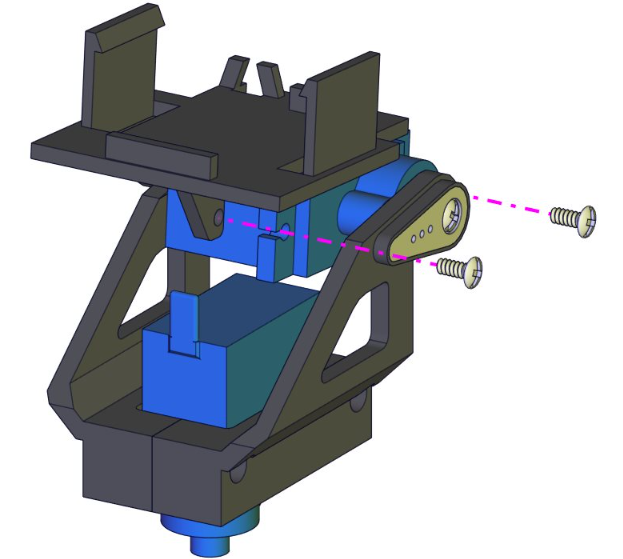

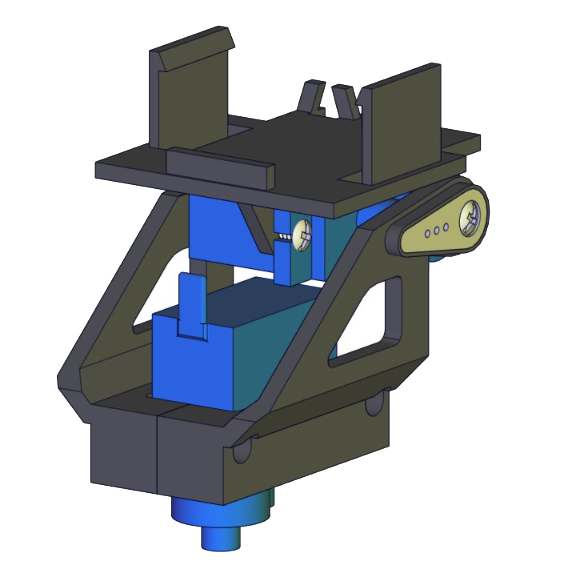

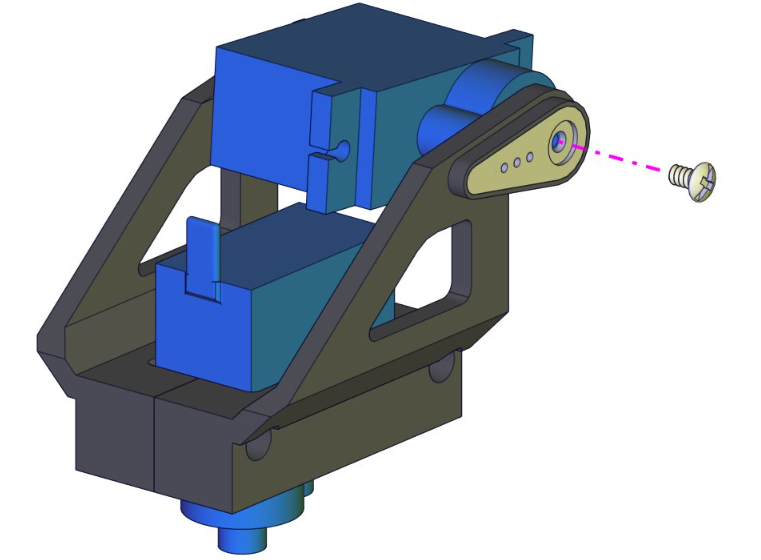

Diagramma di installazione (fai attenzione all’angolo del servo, come mostrato in figura)
Nota: Non puoi ruotare l’albero del servo finché non hai completato questo passaggio di fissaggio, altrimenti dovrai reimpostarlo a 10 gradi usando il codice sopra.

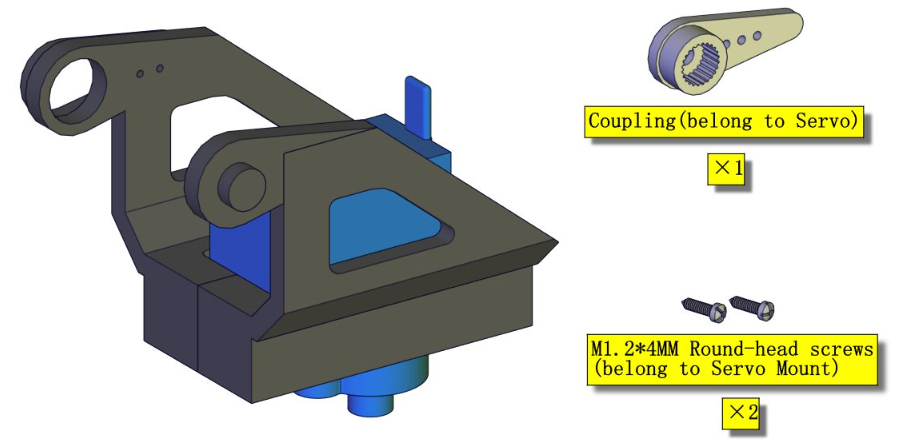

Parte 12

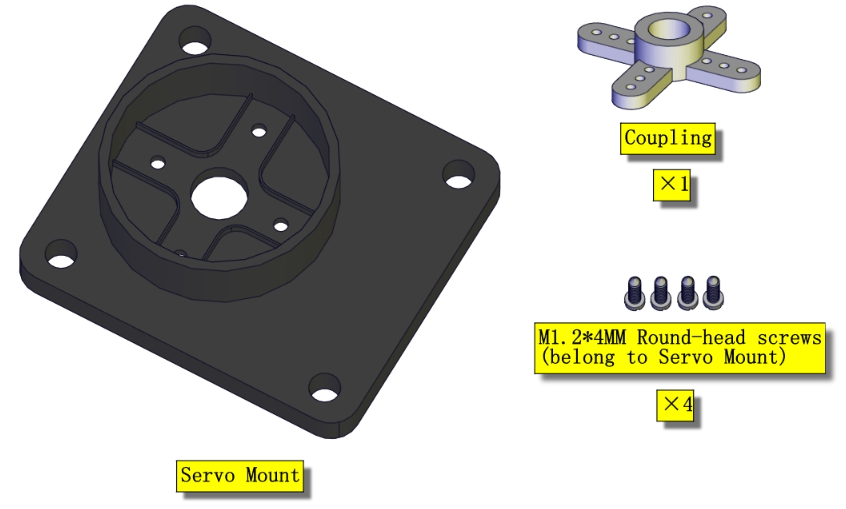

Componenti necessari

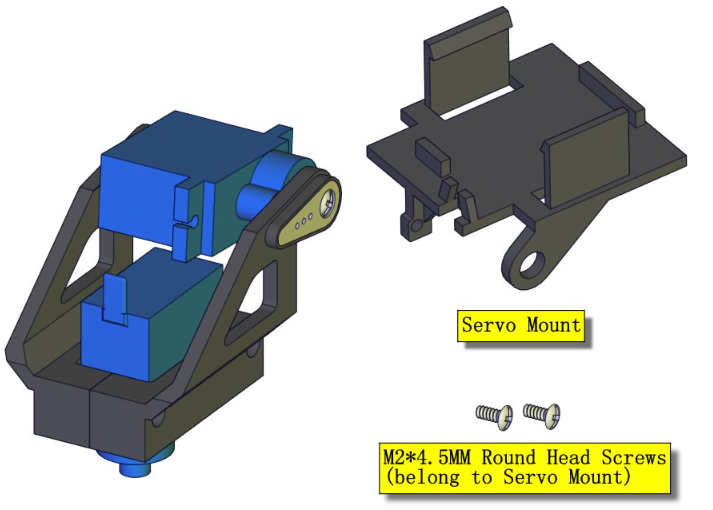

Parte 13

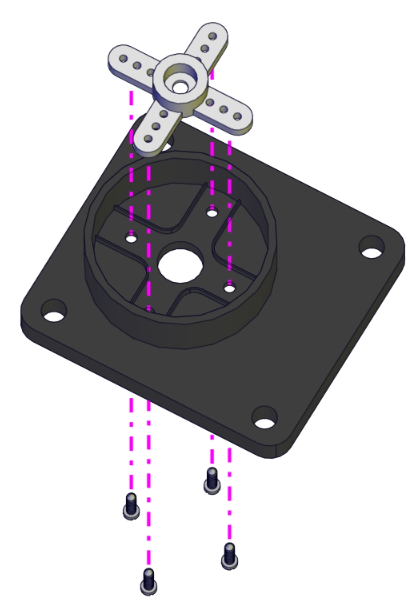

Componenti necessari
Parte 14
Componenti necessari

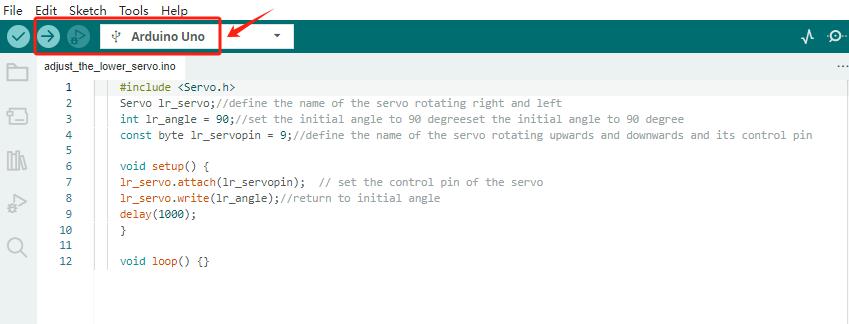

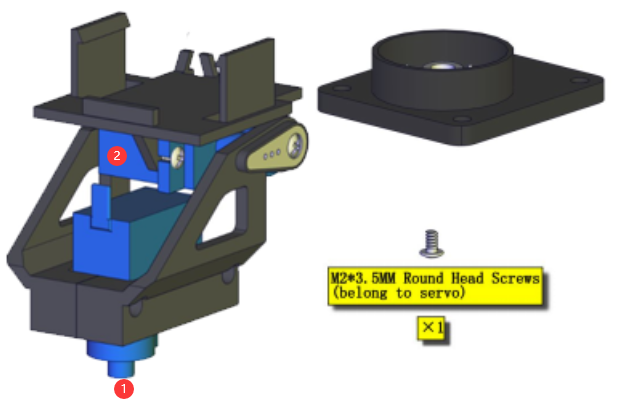

Prima di assemblarli, devi regolare l’angolo del servo ①. Imposta il suo angolo iniziale a 90 gradi.

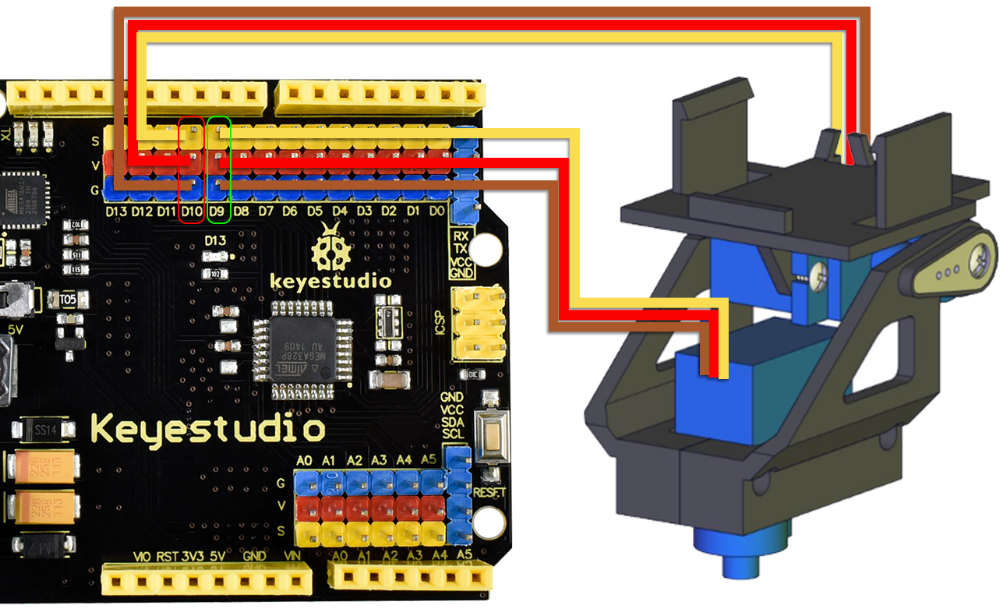

Diagramma di collegamento
Nota: Il servo è collegato a G (GND), V (VCC), D9. Il filo marrone è collegato a Gnd (G), il filo rosso è collegato a (V), e il filo arancione è collegato al pin digitale D9.

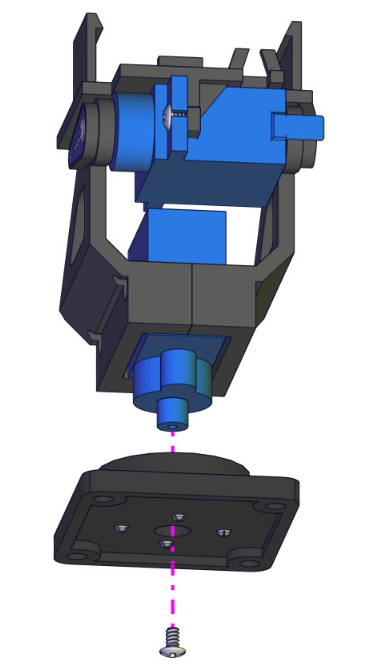

Diagramma di installazione
Nota: Non puoi ruotare l’albero del servo finché non hai completato questo passaggio di fissaggio, altrimenti dovrai reimpostarlo a 90 gradi usando il codice sopra.

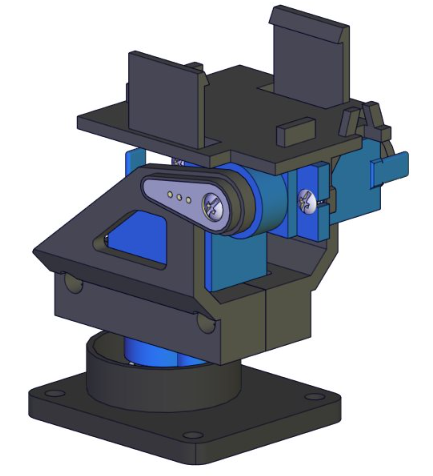

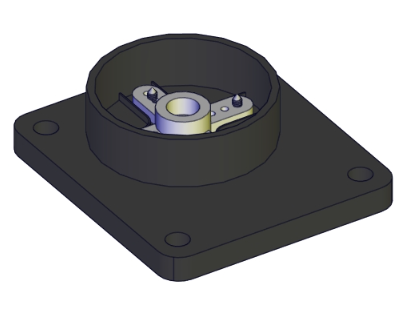

Parte 15
Componenti necessari

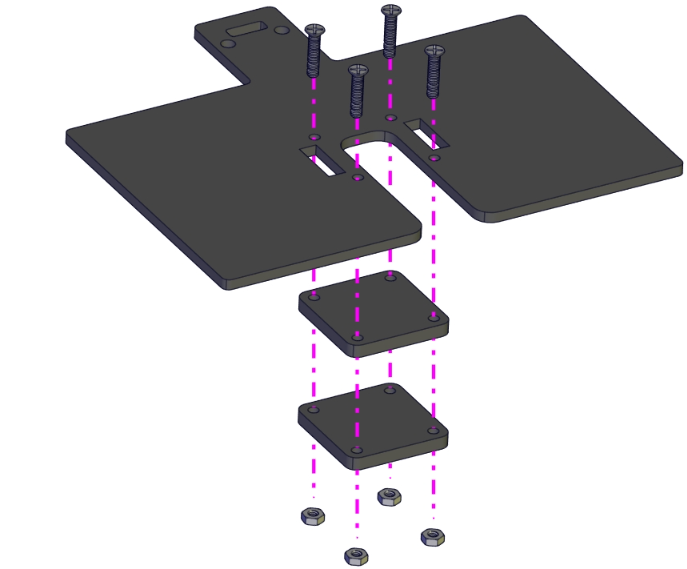

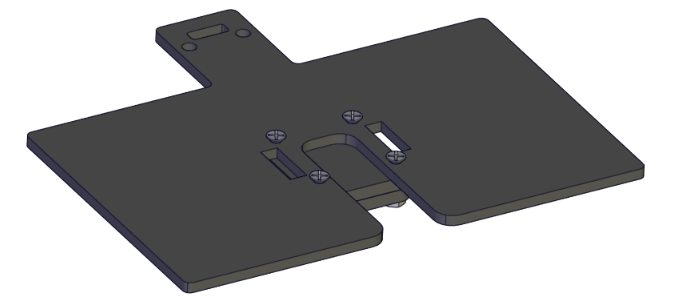

Parte 16

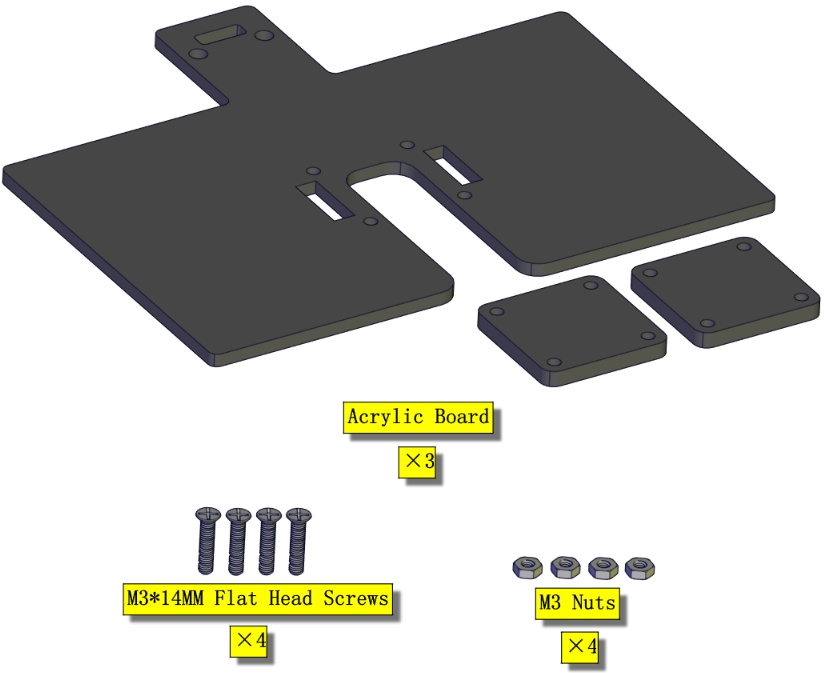

Componenti necessari

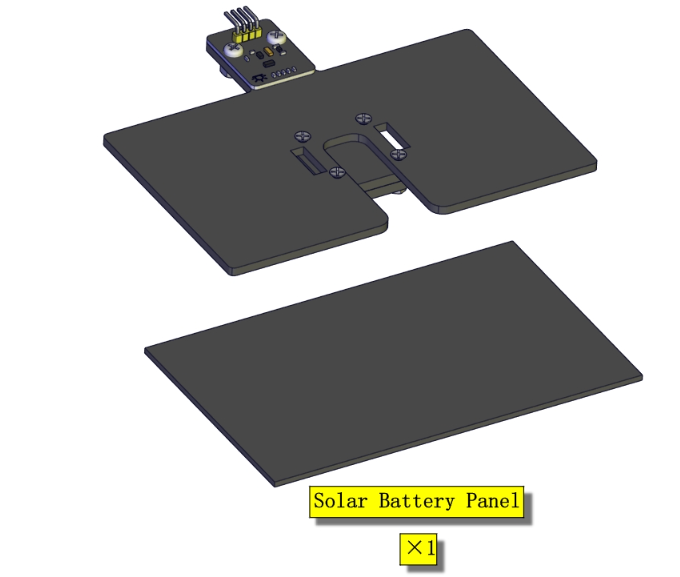

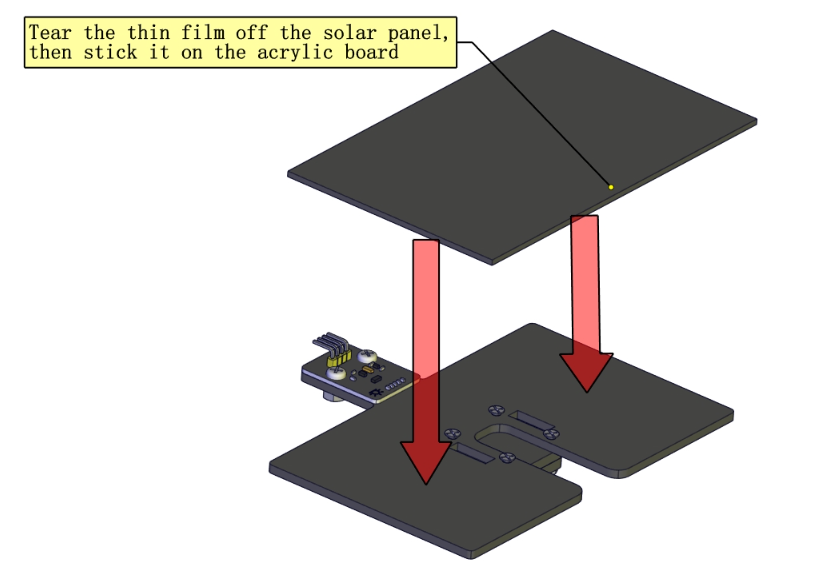

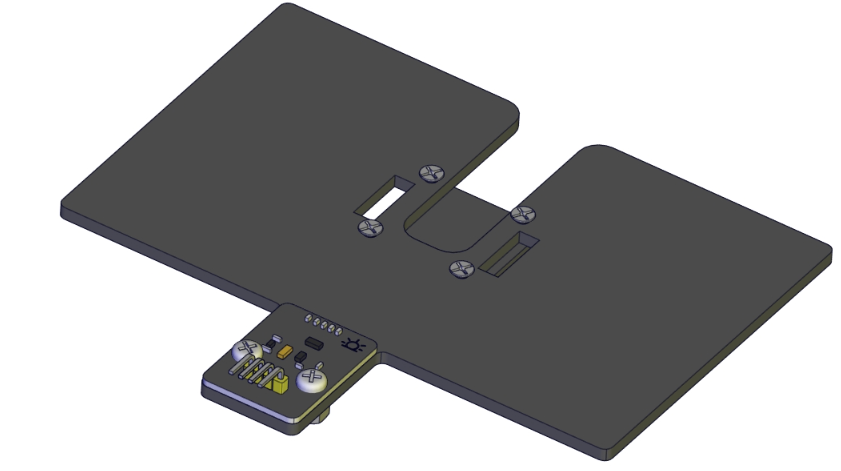

Parte 17
Componenti necessari

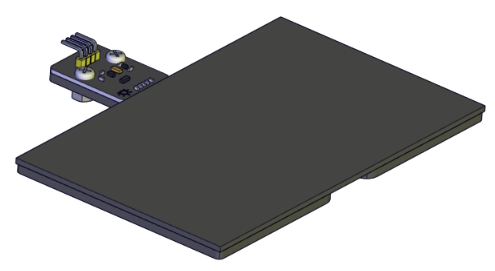

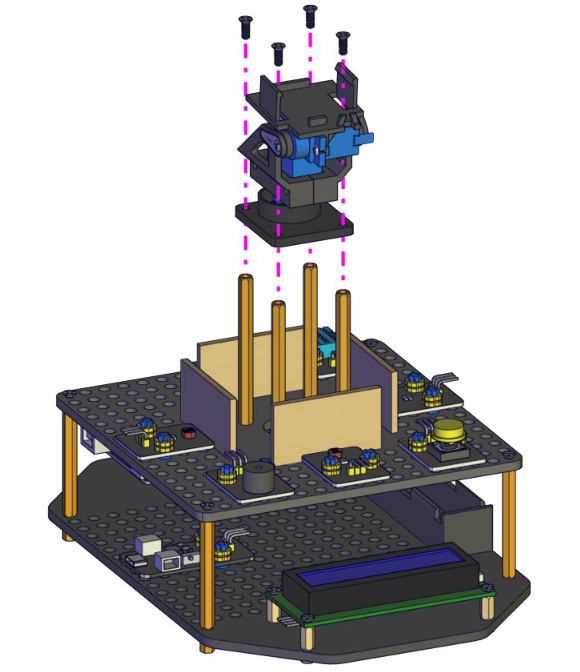

Parte 18
Componenti necessari

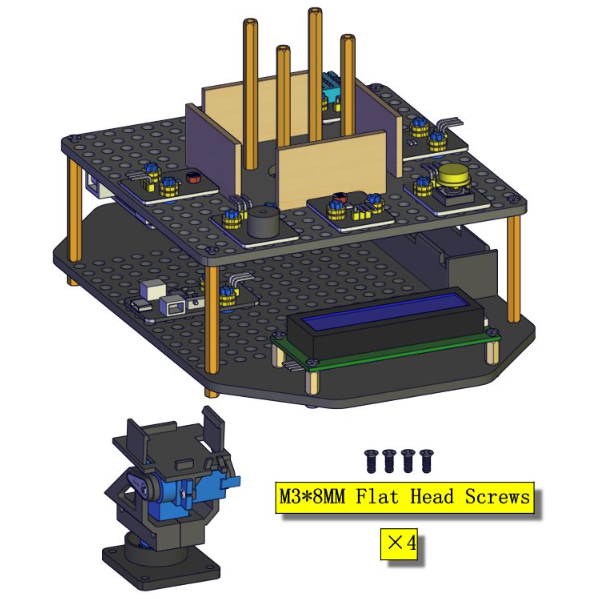

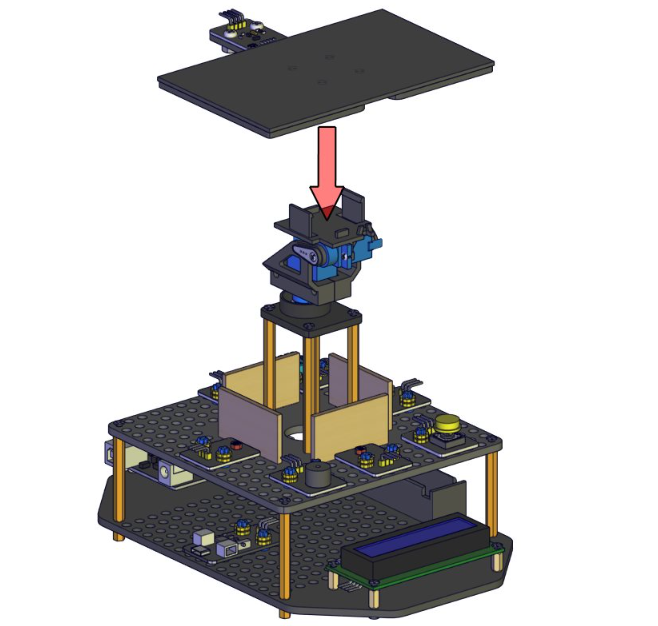

Parte 19
Componenti necessari

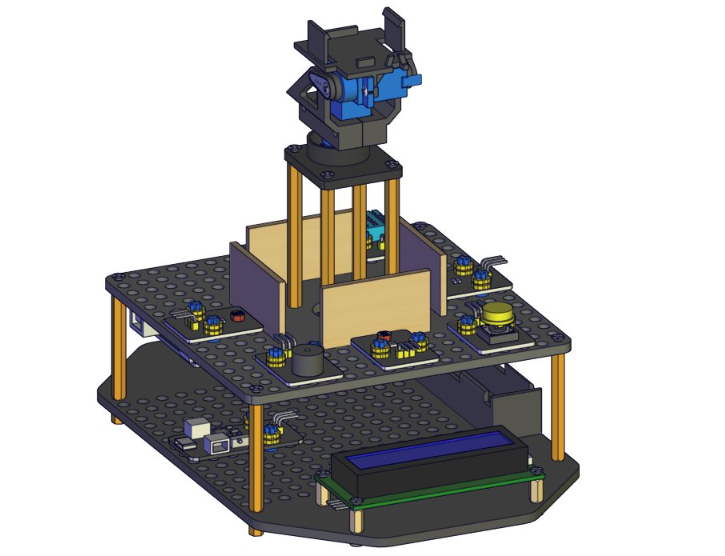

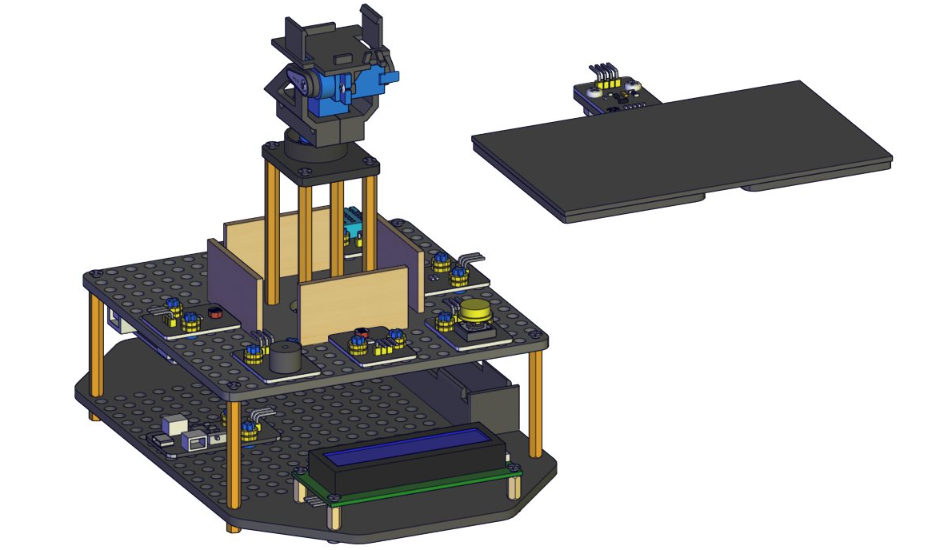

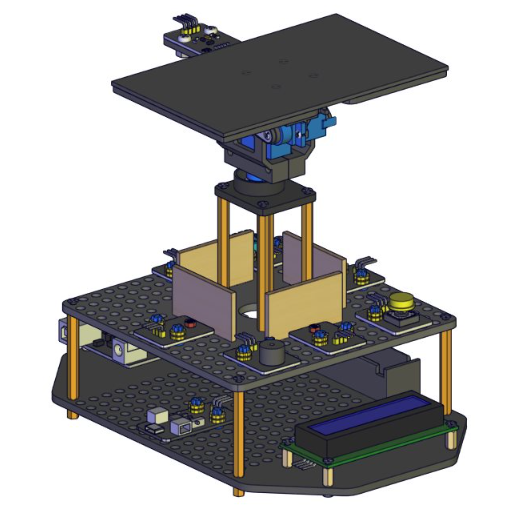

Collegamento della parte superiore del kit
1)
Collega il servo inferiore al pin D9 della scheda di controllo UNO, e il servo superiore al pin D10 della scheda di controllo UNO. Collega il filo marrone del servo a G, il filo rosso a V, e il filo giallo a S.

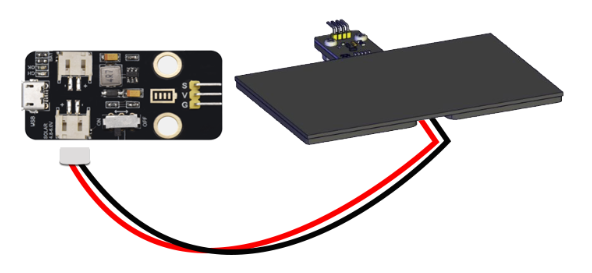

2)Inserisci il jack del pannello solare all’estremità SOLAR4.8-6.0V del modulo di ricarica solare USB.

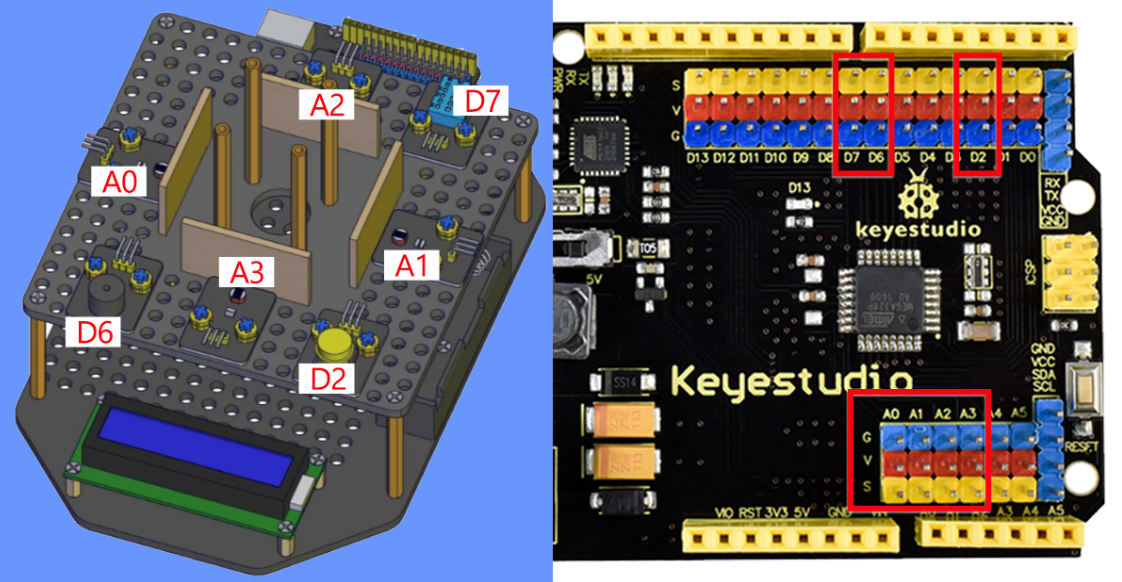

3)Successivamente, useremo sette cavi DuPont 3P 26AWG 200mm F-F per collegare i fotosensori, il modulo buzzer, il modulo pulsante e il sensore di temperatura e umidità DHT11 alla scheda uno.
Il sensore fotosensibile a sinistra è collegato al pin A0 della scheda UNO.
Il sensore fotosensibile a destra è collegato al pin A1 della scheda UNO.
Il sensore fotosensibile sul retro è collegato al pin A2 della scheda UNO.
Il sensore fotosensibile sul davanti è collegato al pin A3 della scheda UNO.
Il modulo pulsante è collegato al pin D2 della scheda UNO.
Il modulo buzzer è collegato al pin D6 della scheda UNO.
Il sensore di temperatura e umidità dht11 è collegato al pin D7 della scheda UNO.
Nota: Per evitare collegamenti invertiti, consigliamo di cablare secondo il seguente metodo：
Il pin G del modulo è collegato al pin G di UNO con un filo nero;
Il pin V del modulo è collegato al pin V di UNO con un filo rosso;
Il pin S del modulo è collegato al pin S di UNO con un filo arancione.
Come mostrato nel modo in cui il sensore di temperatura e umidità dht11 è collegato alla scheda UNO.

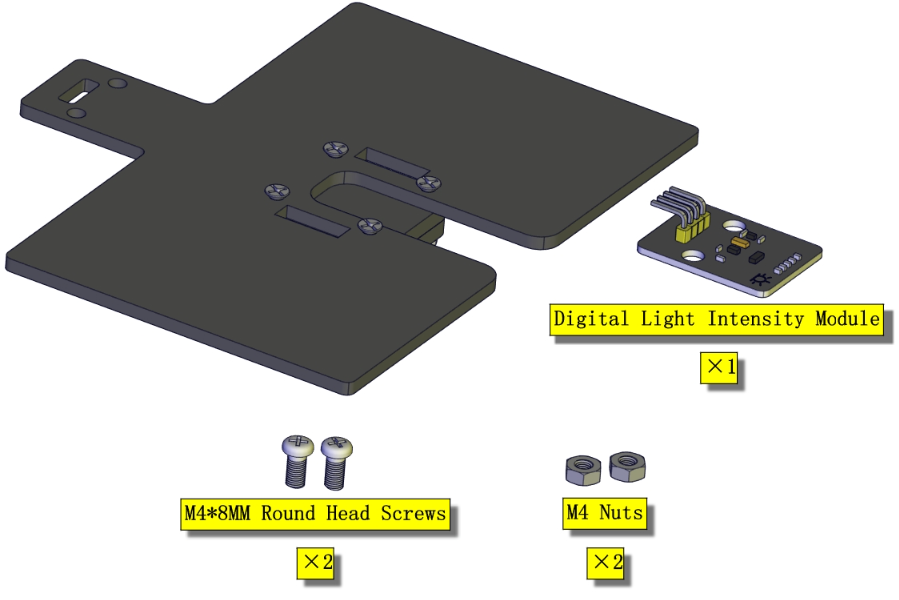

4)Infine, collega il modulo digitale di intensità luminosa bh1750 alla scheda UNO.
