Lezione 10: Principio di Carica del Kit di Inseguimento Solare

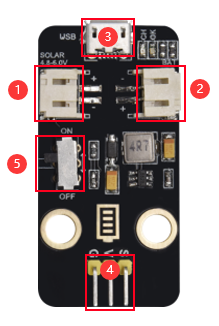

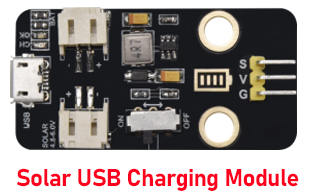

(1) Modulo di carica solare e USB:

Questo modulo integra un chip di carica e scarica, che può essere collegato con una batteria ricaricabile esterna e un pannello solare tramite le interfacce PH2.0MM.

In questo kit, forniamo una scatola per batteria che contiene una batteria 18650, quindi dovrai preparare una batteria ricaricabile 18650 da solo.

Il modulo ha una porta Micro USB e puoi usare il computer per caricare la batteria 18650 tramite la porta micro USB.

Inoltre, ha un modulo boost che può aumentare la tensione delle batterie a 6,6V. L’interruttore DIP sul modulo è l’interruttore OUTPUT di 6,6V. Il pin G e V di questo modulo possono fornire 6,6V e il pin S può leggere la tensione della batteria dopo la resistenza di dimezzamento della tensione.

Parametri:

Interfaccia di carica	Micro USB HP2.0MM per pannello solare
Tensione di ingresso dell’interfaccia solare	4,4-6V
Valore di carica a tensione costante della batteria	4,15-4,24V
Corrente massima di carica	800mA
Interfaccia di uscita	3 P 2,54mm Pin piegato
Tensione di ingresso	6,6V
Corrente massima di uscita	1A
Batteria esterna	Batteria 18650
Attributi ambientali	ROHS

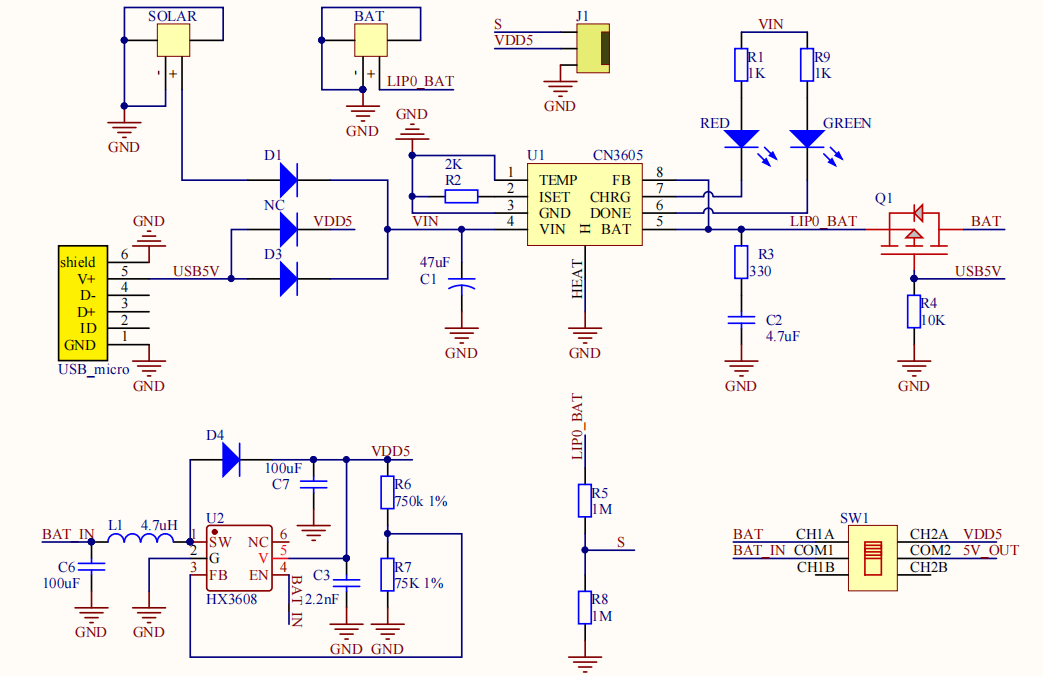

Schema Elettrico

Caratteristiche

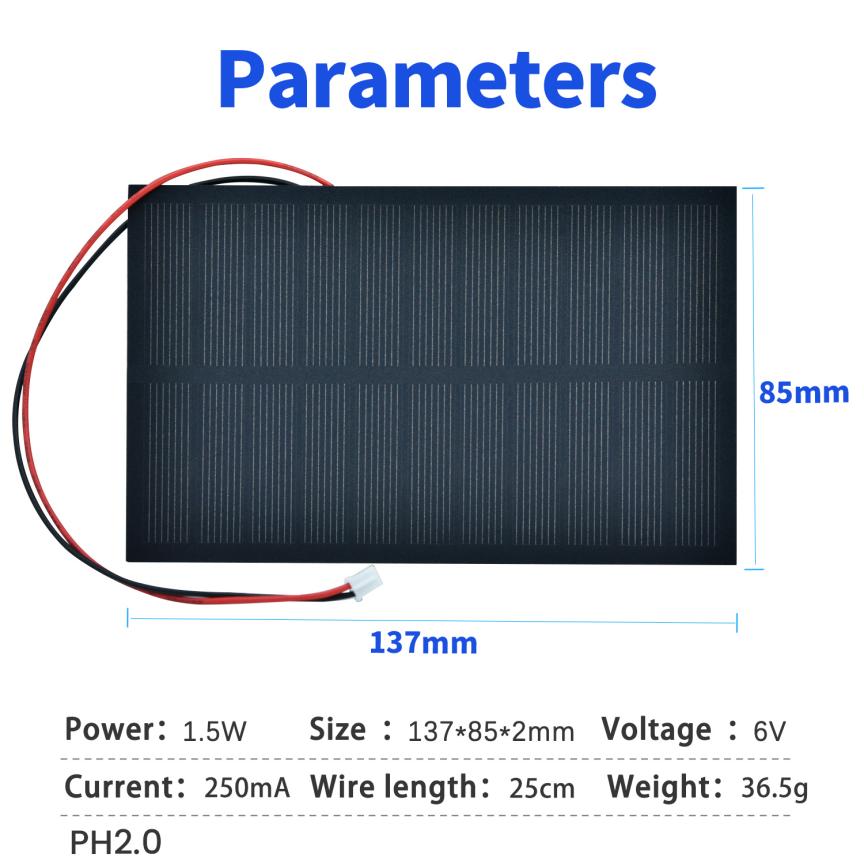

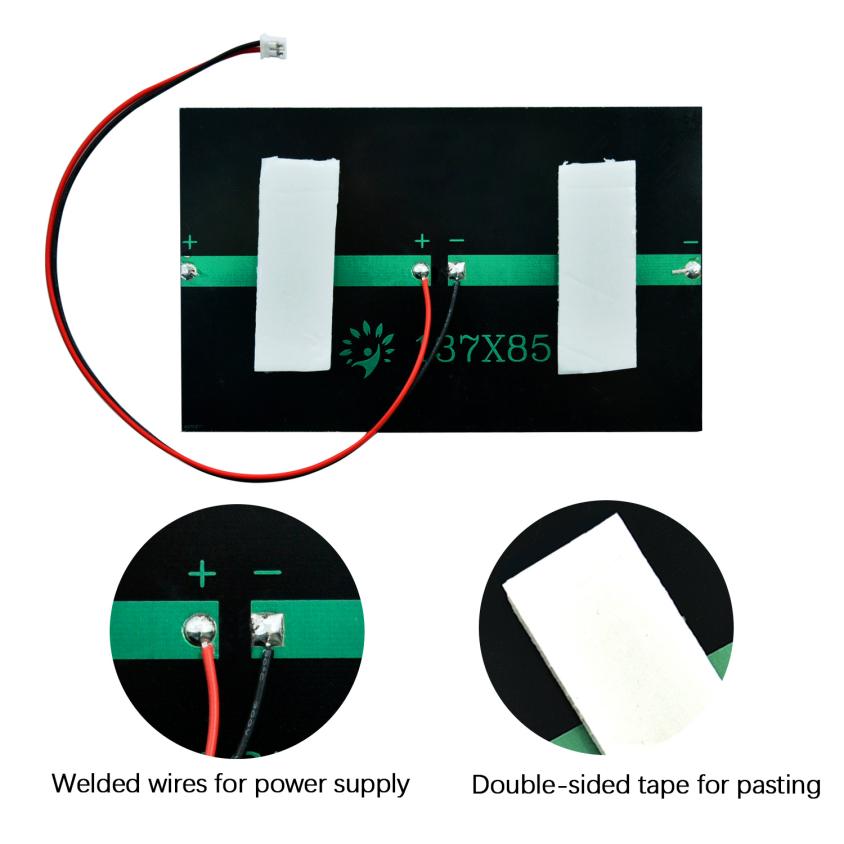

(2) Pannello Solare PET

I principali fattori che influenzano le prestazioni di uscita dei pannelli solari sono i seguenti:

(1) Impedenza del carico

(2) Intensità della luce solare

(3) Temperatura

(4) Angolo di illuminazione e area di illuminazione

Puoi usare un multimetro per misurare la corrente di uscita del pannello solare, impostare il multimetro sul livello di corrente continua e sulla presa a grande portata, collegare la punta rossa del multimetro al polo positivo del pannello solare e la punta nera al polo negativo del pannello solare, e misurare.

I pannelli solari possono immagazzinare elettricità?

No, generalmente devono essere abbinati a una batteria per immagazzinare elettricità.

I pannelli solari possono generare elettricità nei giorni nuvolosi?

No, la potenza generata dai pannelli solari nei giorni nuvolosi è molto piccola. In questo caso, hanno tensione ma nessuna corrente.

I pannelli solari possono generare elettricità sotto illuminazione interna?

No, i pannelli solari non possono generare elettricità sotto illuminazione interna.

(3) Caricare la batteria con il pannello solare.

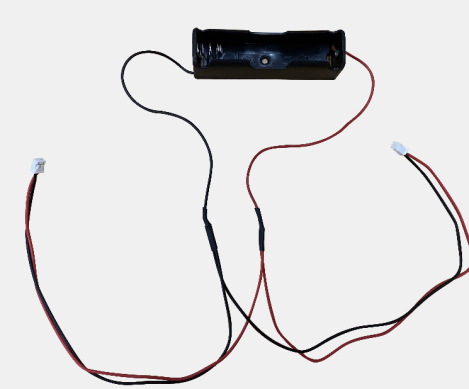

In questo kit, forniamo una custodia per batteria compatibile con una batteria 18650, ed è anche dotata di due interfacce in modo che tu possa caricare la batteria o usarla per alimentazione.

Dovrai preparare una batteria 18650 e un caricabatterie.

I seguenti parametri sono disponibili per l’acquisto：

Specifiche
Dimensioni	18650
Terminale positivo：	con cima
Capacità	>2200mAh
Tensione nominale	3,7V
Tensione massima	4,2V
Tensione di cutoff di scarica	2,5V
Ricaricabile	Sì
Dimensioni approssimative	18,5mm x 65,2mm

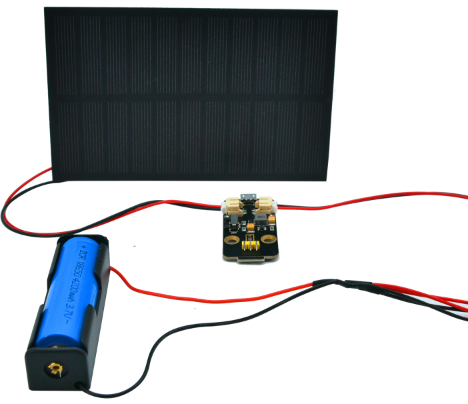

Possiamo collegare il pannello solare al modulo di carica e a una custodia per batteria 18650, così il pannello solare caricherà la batteria.

I pannelli solari non sono batterie, non hanno la funzione di immagazzinamento dell’energia. Possono immagazzinare elettricità nella batteria.

L’uscita dei pannelli solari è debole in ambienti senza luce solare, illuminazione interna e luce invernale bassa. L’energia trasportata da queste luci è molto piccola, anche se è più intensa.

Nota:

Il pannello solare potrebbe richiedere lunghi periodi di luce solare diretta per caricare sufficientemente le batterie. Le batterie 18650 non devono essere esposte alla luce solare diretta e devono evitare alte temperature intorno per evitare il surriscaldamento.

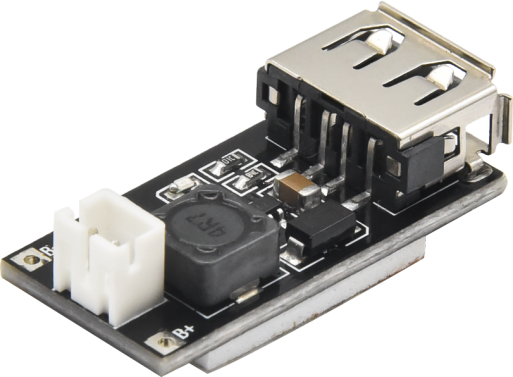

(4) Modulo di ricarica per smartphone

Il modulo di ricarica per telefono è un modulo boost per batteria al litio da 3,7V che può fornire 5V, 1A tramite il terminale PH2.0 e la porta USB.

Parametri:

Proprietà	modulo boost non isolato (BOOST)
Tensione di ingresso	1-5V
Tensione di uscita	5±0,1V
Corrente di uscita:	Nominale 1-1,5A (ingresso batteria al litio a cella singola), massimo 1,5A (ingresso batteria al litio a cella singola)
Efficienza di conversione	Fino al 96%
Frequenza di commutazione	500KHz
Temperatura di lavoro	grado industriale (-40°C a +85°C)
Riscaldamento a pieno carico	30°C
Corrente a riposo	130uA

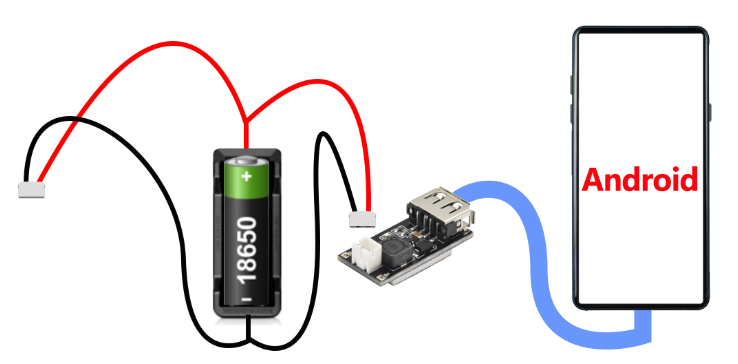

Il terminale PH2.0 del modulo di ricarica può essere collegato alla custodia della batteria.

La porta USB può essere collegata a un telefono Android per la ricarica.

Nota che la potenza della batteria 18650 deve essere sufficiente (tensione da 3,2 a 4,2V) per caricare un telefono Android. Altrimenti non funziona, anche se il telefono mostra che si sta caricando.

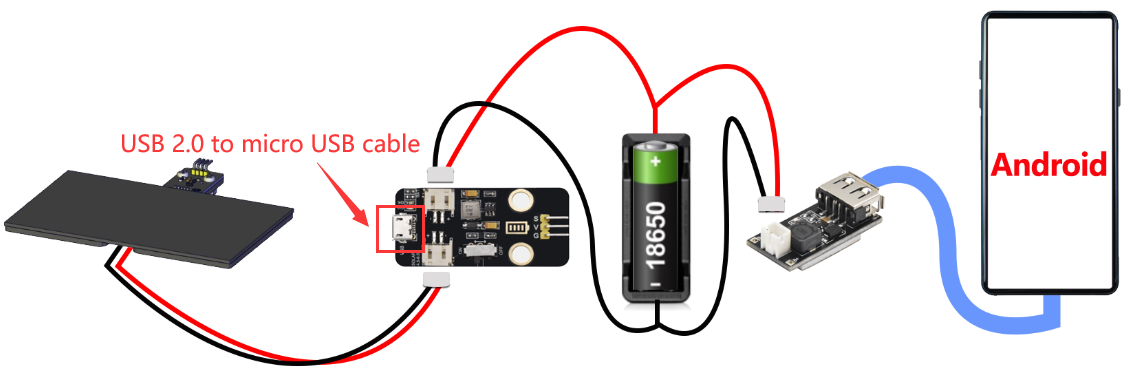

(5) Principio di carica del Kit di Inseguimento Solare

Corrente massima di carica della porta micro USB 1A
Corrente massima di carica del pannello solare 80mA
Tensione massima di uscita della porta USB A femmina: 5V/1,5A (può essere usata per la ricarica del telefono)

Tipo di batteria: batteria al litio 18650 con cima, si consiglia di acquistare capacità superiore a 2200mAh

Nota:

1). Il protocollo di carica del modulo di ricarica per telefono supporta solo Android e non iOS.

2). Il pannello solare non può caricare direttamente i telefoni; deve immagazzinare elettricità in una batteria e la batteria carica il telefono.

3). La tensione della batteria 18650 deve essere compresa tra 3,2 e 4,2V per caricare il cellulare. Quando la tensione della batteria è inferiore a 3,2V, anche se il telefono mostra che si sta caricando, in realtà non si sta caricando.

4). Il pannello solare potrebbe richiedere lunghi periodi di luce solare diretta per caricare sufficientemente le batterie. Le batterie 18650 non devono essere esposte alla luce solare diretta e devono evitare alte temperature intorno per evitare il surriscaldamento.

5). Se vuoi caricare rapidamente la tua batteria 18650, puoi usare un caricabatterie dedicato per 18650. Oppure usa un cavo USB 2.0 a micro USB per collegare il modulo di carica e caricare la batteria usando un computer o un alimentatore. (Cavo USB 2.0 a micro USB non incluso nel kit)

6). Questo è solo un esperimento di simulazione e non soddisferà le tue esigenze quotidiane di energia, non usarlo come fonte di energia regolare per il tuo cellulare.
