4.4 プロジェクト：雨量検知システム
注：センサー（蒸気センサーを除く）に水をかけると、短絡したり、モジュールが故障したりする可能性があります。バッテリーが濡れると、爆発することさえあります。十分に注意してください！小さなお子様は、保護者の方と一緒に操作してください。安全を確保するため、指示と安全規則に従ってください。
このプロジェクトでは、蒸気センサーを使って雨量検知システムを作成します。雨が検知されると、ESP32はメッセージ送信、スプリンクラー作動、照明点灯などの様々なアクションをトリガーします。このシステムを通じて、降雨量を監視したり、屋根や建物内の水漏れを検知したりすることができます。
また、蒸気センサーをESP32ボードに簡単に接続でき、シンプルながら効果的な雨量検知システムを構築できます。

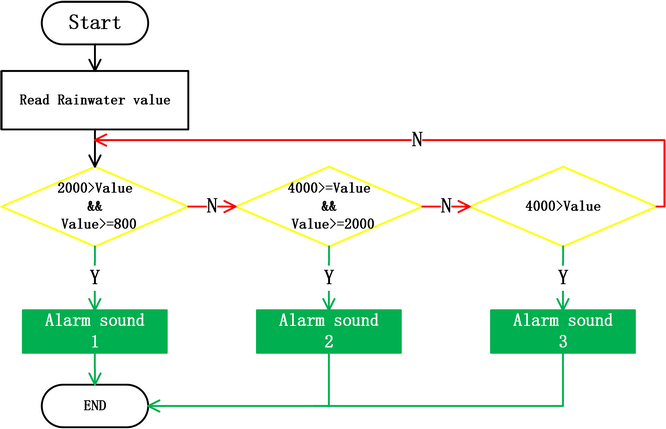

4.4.1 フロー図

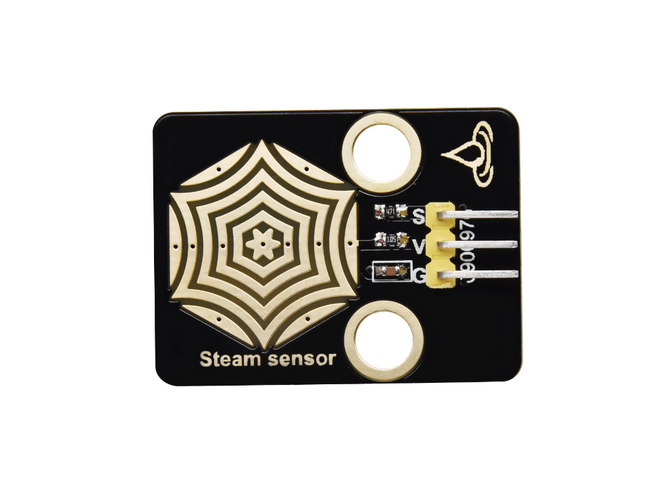

4.4.2 蒸気センサー
説明:
蒸気センサーは水の存在を検知するため、通常、雨量検知に使用されます。雨がセンサー上の導電パッドに当たると、KidsBlockボードに信号を送信します。

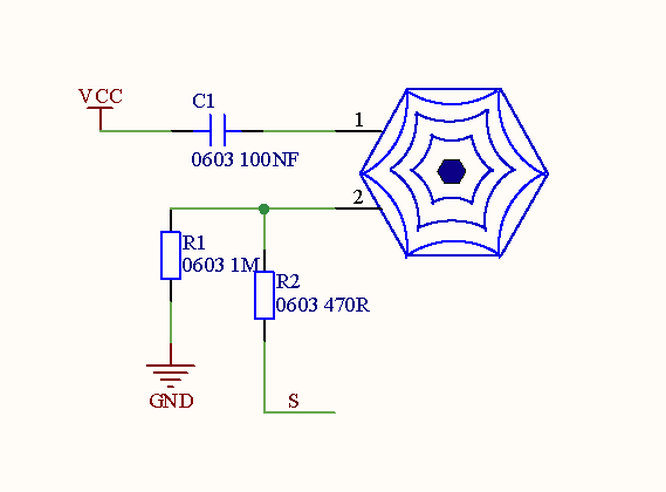

回路図:
パラメーター:
電圧: 3~5V
電流: 1.5mA
電力: 7.5mW

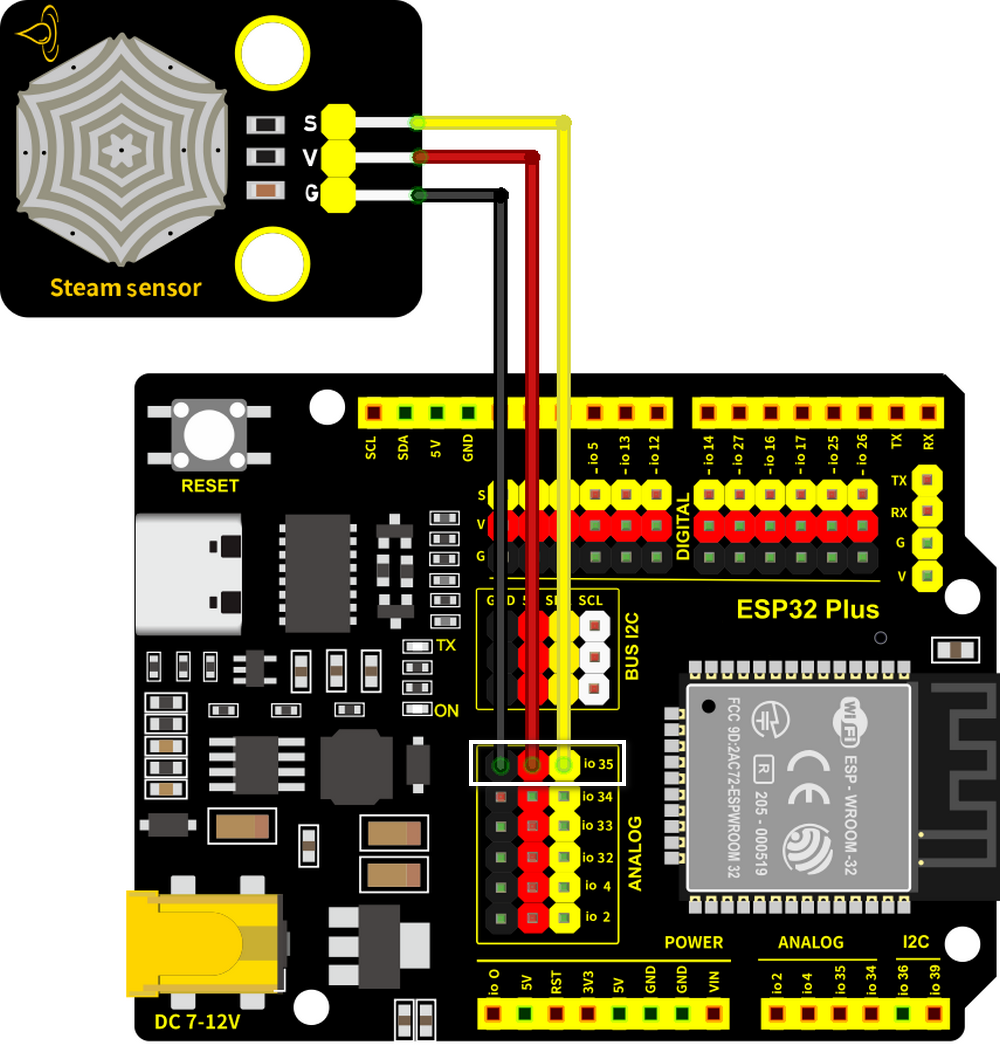

配線図:
蒸気センサーをio35に接続します。
注意：黄色をS（信号）、赤をV（電源）、黒をGNDに接続してください。逆接続しないでください！
テストコード:

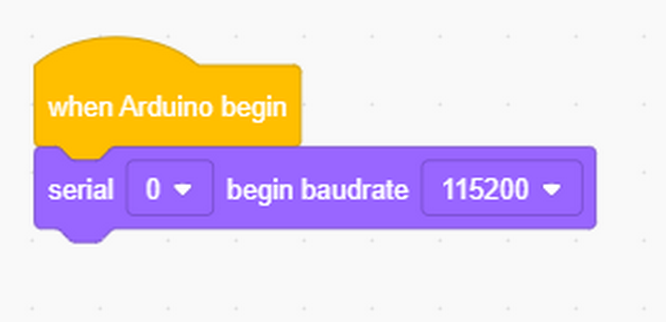

シリアルポートを初期化します。

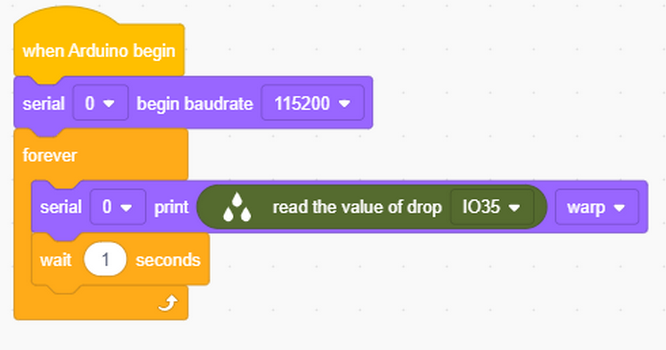

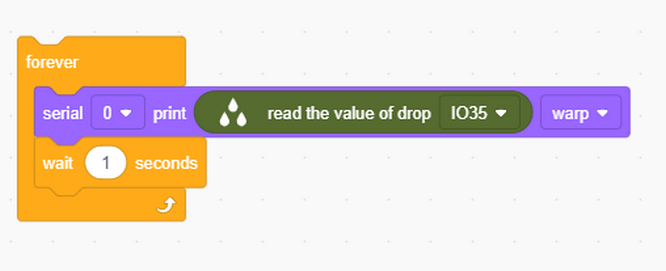

io35ピンのセンサー値を読み取り、毎秒表示します。
完全なコード:
テスト結果:

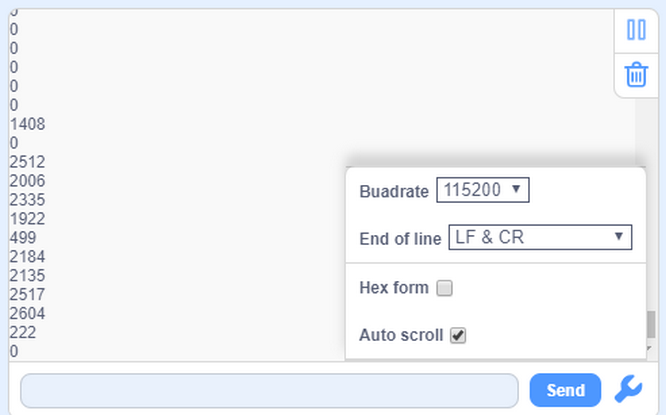

検出領域を濡れた指で触れてください。触れた領域が広いほど、値は大きくなります。シリアルモニターを開いて、現在検出されている値（範囲：0～4095）を観察できます。
4.4.3 雨量検知システム
説明:
蒸気センサーが雨を検知すると、ボードに信号を送信して様々なアクションをトリガーします。例えば、ブザーが鳴って雨が降っていることを知らせます。これは屋外のガーデニングや農業で特に役立ち、過剰な水やりを避けるための必要な予防措置をユーザーが講じることを可能にします。
さらに、このシステムは水漏れを検知して、水の侵入による損傷を防ぐためにも使用できます。全体として、蒸気センサーは様々な用途で多機能かつ効果的です。

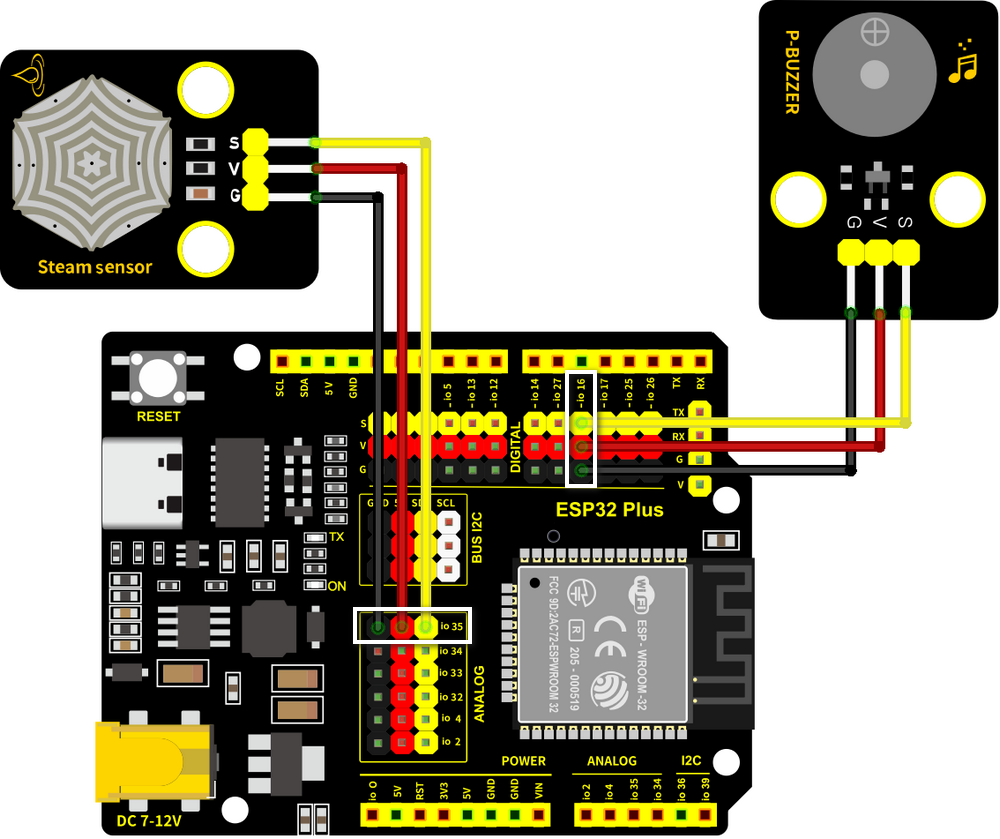

配線図:
蒸気センサーをio35に、ブザーをio16に接続します。
注意：黄色をS（信号）、赤をV（電源）、黒をGNDに接続してください。逆接続しないでください！
テストコード:
コードの流れ:
コード:

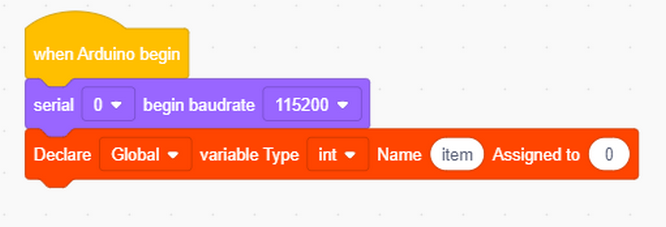

シリアルポートを初期化し、受信したセンサー値を変数itemとして定義します。

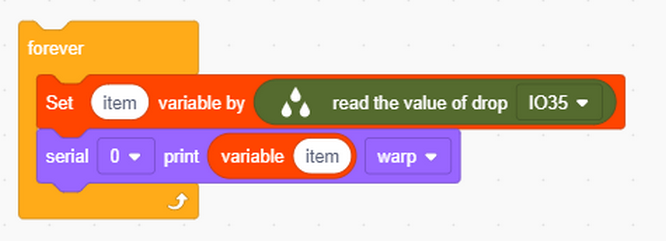

センサー値を受信し、シリアルモニターに表示します。

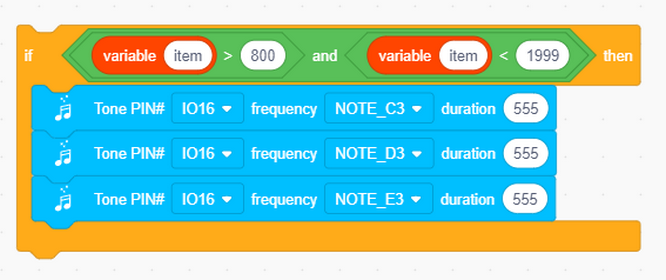

センサーによって検出された受信値が800～1999の場合:

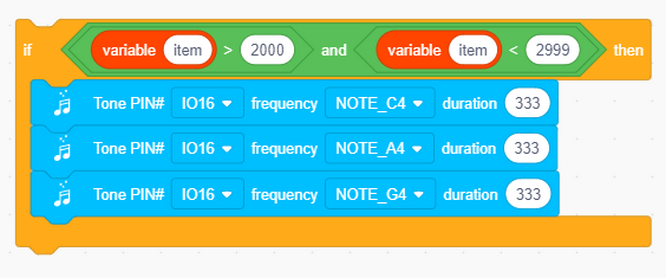

センサーによって検出された受信値が2000～2999の場合:

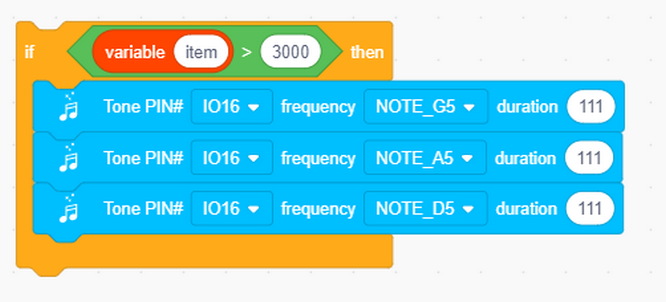

センサーによって検出された受信値が3000より大きい場合:
コードブロックの最後に「No Tone」を追加してブザーをオフにします。

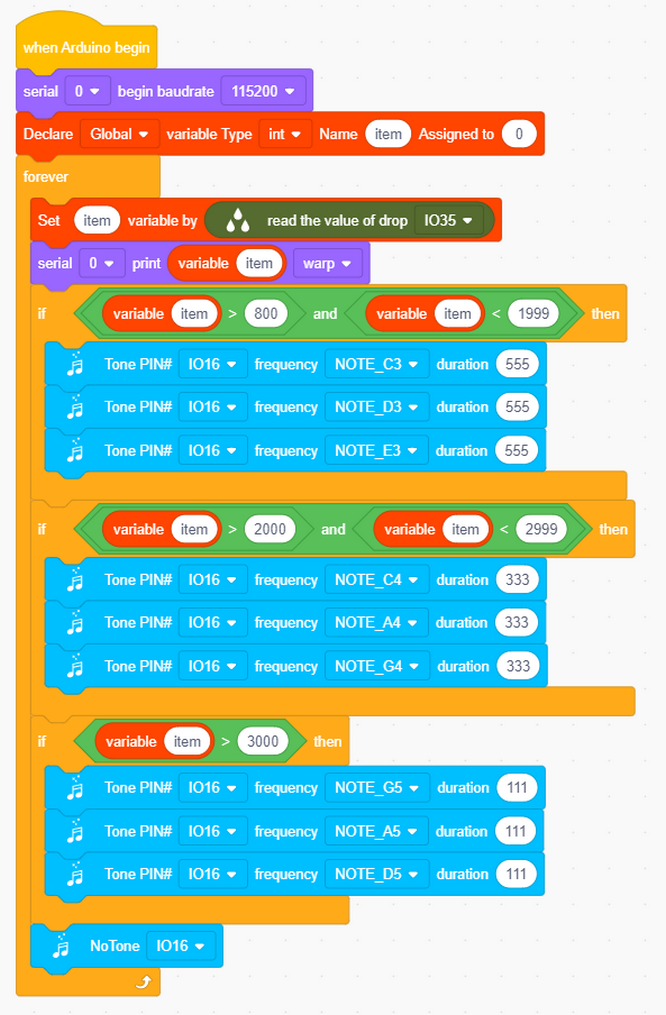

完全なコード:
テスト結果:
検出値が大きいほど、ブザーから発せられる音は大きくなります。
4.4.4 FAQ
Q: 蒸気センサーは防水ですか？
A: 検出部分は水にさらすことができますが、ワイヤーの接続部分は防水ではありません。実験中は、短絡を防ぐために水の量に注意してください。
Q: センサーが水を検知してから長い時間が経過しても、ブザーが鳴り続けています。
A: 検出領域にまだ水滴が残っているため、鳴り続けています。拭き取ってください。
