Progetto 13 Robot Carro Controllato da Telecomando IR
Descrizione

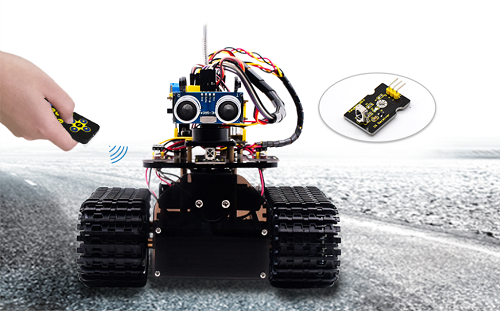

Il controllo remoto a infrarossi è uno dei controlli più diffusi, applicato in televisori, ventilatori elettrici e alcuni elettrodomestici. In questo progetto, realizzeremo un’auto intelligente controllata da telecomando IR. Poiché conosciamo ogni valore di tasto sul telecomando IR, potremmo controllare l’auto intelligente e visualizzare i modelli sulla matrice di punti tramite il valore di tasto corrispondente.
La logica specifica del robot controllato da telecomando a infrarossi è mostrata di seguito:
Configurazione iniziale |
Angolo servo 90° |
|
|---|---|---|
Pannello matrice LED 8X16 mostra l’icona “V” |
||
Telecomando |
Valore tasto |
Stato tasto |
|
FF629D |
Vai avanti (PWM impostato a 200) |
Pannello LED 8X16 mostra icona avanti |
||
|
FFA857 |
Vai indietro (PWM impostato a 200) |
Pannello LED 8X16 mostra icona indietro |
||
|
FF22DD |
Gira a sinistra |
Pannello LED 8X16 mostra icona sinistra |
||
|
FFC23D |
Gira a destra |
Pannello LED 8X16 mostra icona destra |
||
|
FF02FD |
Ferma |
Pannello LED 8X16 mostra “STOP” |
||
|
FF30CF |
Ruota a sinistra (PWM impostato a 200) |
Pannello LED 8X16 mostra icona sinistra |
||
|
FF7A85 |
Ruota a destra (PWM impostato a 200) |
Pannello LED 8X16 mostra icona destra |

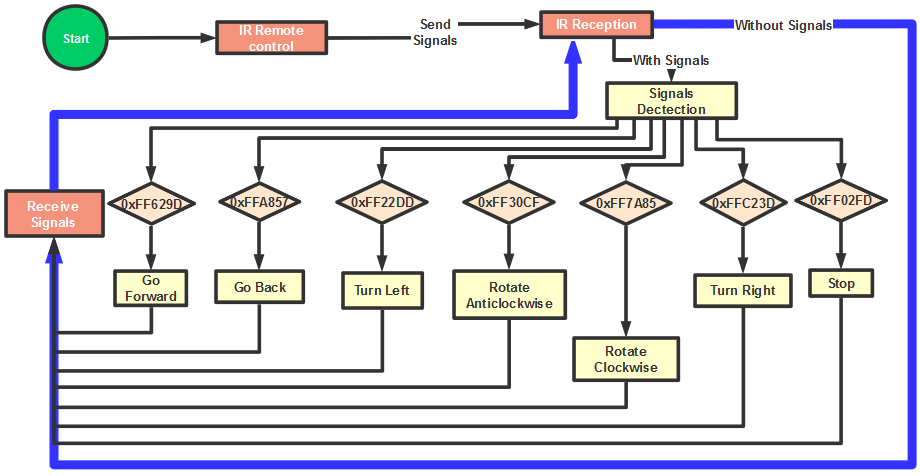

Diagramma di flusso

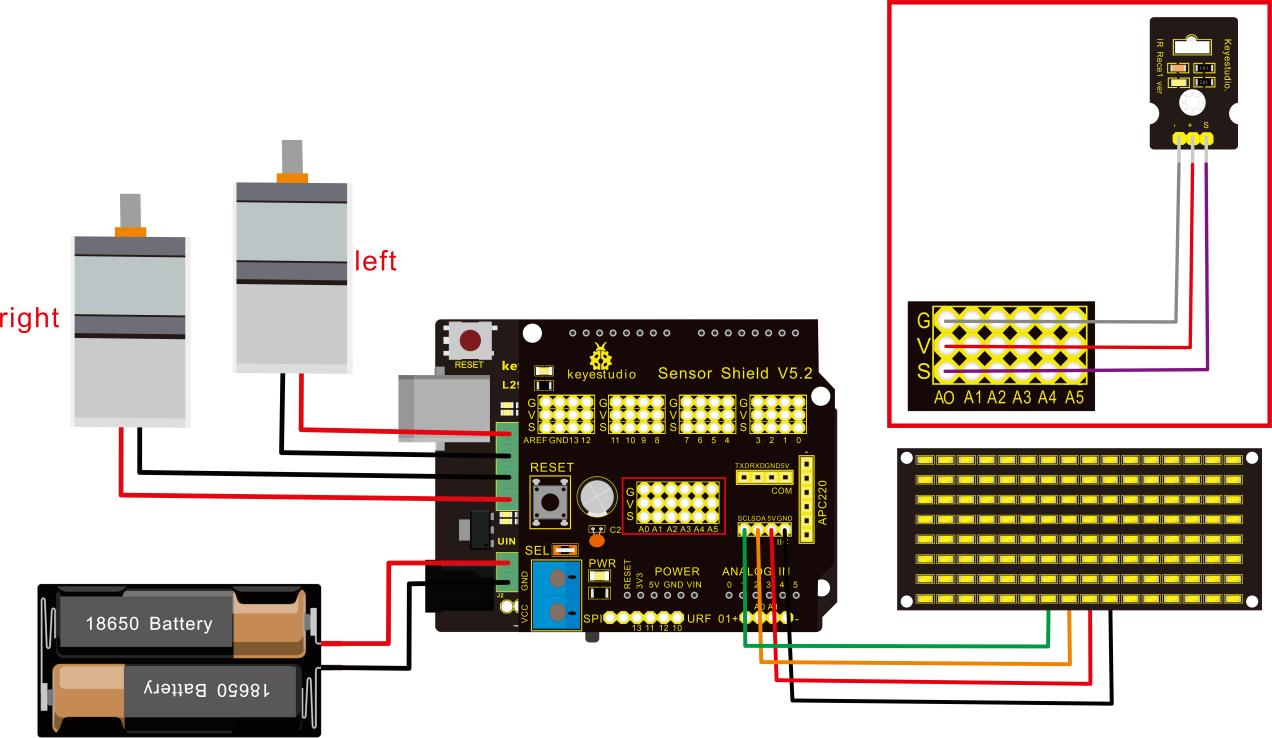

Diagramma di collegamento
Attenzione: GND, VCC, SDA, SCL del pannello LED 8x16 sono rispettivamente collegati con - (GND), + (VCC), SDA, SCL. E “-”, “+” e S del modulo ricevitore IR sono collegati a G (GND), V (VCC) e A0 sulla scheda sensore. Nel caso di porte digitali insufficienti, le porte analogiche possono essere utilizzate come porte digitali. A0 corrisponde al digitale 14, A1 corrisponde al digitale 15.
Codice di prova
/*
keyestudio Mini Tank Robot V2.1
lezione 13
Carro controllato da telecomando IR
http://www.keyestudio.com
*/
#include <IRremoteTank.h>
IRrecv irrecv(A0); //imposta IRrecv irrecv su A0
decode_results results;
long ir_rec; //salva il valore IR ricevuto
//Array, utilizzato per memorizzare i dati del modello, può essere calcolato da te o ottenuto dallo strumento modulo
unsigned char start01[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};
unsigned char front[] = {0x00,0x00,0x00,0x00,0x00,0x24,0x12,0x09,0x12,0x24,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char back[] = {0x00,0x00,0x00,0x00,0x00,0x24,0x48,0x90,0x48,0x24,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char left[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x44,0x28,0x10,0x44,0x28,0x10,0x44,0x28,0x10,0x00};
unsigned char right[] = {0x00,0x10,0x28,0x44,0x10,0x28,0x44,0x10,0x28,0x44,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char STOP01[] = {0x2E,0x2A,0x3A,0x00,0x02,0x3E,0x02,0x00,0x3E,0x22,0x3E,0x00,0x3E,0x0A,0x0E,0x00};
unsigned char clear[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
#define SCL_Pin A5 //Imposta il pin di clock su A5
#define SDA_Pin A4 //Imposta il pin dati su A4
#define ML_Ctrl 13 //definisci il pin di controllo della direzione del motore sinistro
#define ML_PWM 11 //definisci il pin di controllo PWM del motore sinistro
#define MR_Ctrl 12 //definisci il pin di controllo della direzione del motore destro
#define MR_PWM 3 //definisci il pin di controllo PWM del motore destro
#define servoPin 9 //pin del servo
int pulsewidth; //salva il valore della larghezza dell'impulso del servo
void setup(){
Serial.begin(9600);
irrecv.enableIRIn(); //Inizializza la libreria di ricezione IR
pinMode(ML_Ctrl, OUTPUT);
pinMode(ML_PWM, OUTPUT);
pinMode(MR_Ctrl, OUTPUT);
pinMode(MR_PWM, OUTPUT);
pinMode(SCL_Pin,OUTPUT);
pinMode(SDA_Pin,OUTPUT);
matrix_display(clear); //Pulisci lo schermo
matrix_display(start01); //mostra l'immagine di avvio
pinMode(servoPin, OUTPUT);
procedure(90); //Il servo ruota a 90°
}
void loop(){
if (irrecv.decode(&results)) //ricevi il valore del telecomando IR
{
ir_rec=results.value;
String type="UNKNOWN";
String typelist[14]={"UNKNOWN", "NEC", "SONY", "RC5", "RC6", "DISH", "SHARP", "PANASONIC", "JVC", "SANYO", "MITSUBISHI", "SAMSUNG", "LG", "WHYNTER"};
if(results.decode_type>=1&&results.decode_type<=13){
type=typelist[results.decode_type];
}
Serial.print("IR TYPE:"+type+" ");
Serial.println(ir_rec,HEX);
irrecv.resume();
}
if (ir_rec == 0xFF629D) //Vai avanti
{
Car_front();
matrix_display(front); //Visualizza immagine avanti
}
if (ir_rec == 0xFFA857) //Il carro robot va indietro
{
Car_back();
matrix_display(front); //Vai indietro
}
if (ir_rec == 0xFF22DD) //Il carro robot gira a sinistra
{
Car_T_left();
matrix_display(left); //Visualizza immagine di svolta a sinistra
}
if (ir_rec == 0xFFC23D) //Il carro robot gira a destra
{
Car_T_right();
matrix_display(right); //Visualizza immagine di svolta a destra
}
if (ir_rec == 0xFF02FD) //Il carro robot si ferma
{
Car_Stop();
matrix_display(STOP01); //mostra immagine di arresto
}
if (ir_rec == 0xFF30CF) //il carro robot ruota in senso antiorario
{
Car_left();
matrix_display(left); //mostra immagine di rotazione antioraria
}
if (ir_rec == 0xFF7A85) //il carro robot ruota in senso orario
{
Car_right();
matrix_display(right); //mostra immagine di rotazione oraria
}
}
/******************Controllo Servo*******************/
void procedure(int myangle) {
for (int i = 0; i <= 50; i = i + (1)) {
pulsewidth = myangle * 11 + 500;
digitalWrite(servoPin,HIGH);
delayMicroseconds(pulsewidth);
digitalWrite(servoPin,LOW);
delay((20 - pulsewidth / 1000));
}
}
/******************Matrice di punti****************/
// questa funzione è utilizzata per la visualizzazione della matrice di punti
void matrix_display(unsigned char matrix_value[])
{
IIC_start();
IIC_send(0xc0); //Scegli indirizzo
for(int i = 0;i < 16;i++) //L'immagine ha 16 bit
{
IIC_send(matrix_value[i]); //dati per trasmettere modelli
}
IIC_end(); //termina la trasmissione del modello dati
IIC_start();
IIC_send(0x8A); //controllo visualizzazione, imposta larghezza impulso a 4/16
IIC_end();
}
//La condizione per iniziare la trasmissione dati
void IIC_start()
{
digitalWrite(SCL_Pin,HIGH);
delayMicroseconds(3);
digitalWrite(SDA_Pin,HIGH);
delayMicroseconds(3);
digitalWrite(SDA_Pin,LOW);
delayMicroseconds(3);
}
void IIC_send(unsigned char send_data)
{
for(char i = 0;i < 8;i++) //Ogni byte ha 8 bit, 8 bit per ogni carattere
{
digitalWrite(SCL_Pin,LOW); //abbassa il pin di clock SCL per cambiare i segnali di SDA
delayMicroseconds(3);
if(send_data & 0x01) //imposta il livello alto e basso di SDA_Pin secondo 1 o 0 di ogni bit
{
digitalWrite(SDA_Pin,HIGH);
}
else
{
digitalWrite(SDA_Pin,LOW);
}
delayMicroseconds(3);
digitalWrite(SCL_Pin,HIGH); //alza il pin di clock SCL_Pin per interrompere la trasmissione dati
delayMicroseconds(3);
send_data = send_data >> 1; //rileva bit per bit, quindi sposta i dati a destra di uno
}
}
//Il segno che la trasmissione dati è terminata
void IIC_end()
{
digitalWrite(SCL_Pin,LOW);
delayMicroseconds(3);
digitalWrite(SDA_Pin,LOW);
delayMicroseconds(3);
digitalWrite(SCL_Pin,HIGH);
delayMicroseconds(3);
digitalWrite(SDA_Pin,HIGH);
delayMicroseconds(3);
}
/***************la funzione per eseguire il motore***************/
void Car_front()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,200);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,200);
}
void Car_back()
{
digitalWrite(MR_Ctrl,HIGH);
analogWrite(MR_PWM,200);
digitalWrite(ML_Ctrl,HIGH);
analogWrite(ML_PWM,200);
}
void Car_left()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,255);
digitalWrite(ML_Ctrl,HIGH);
analogWrite(ML_PWM,255);
}
void Car_right()
{
digitalWrite(MR_Ctrl,HIGH);
analogWrite(MR_PWM,255);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,255);
}
void Car_Stop()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,0);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,0);
}
void Car_T_left()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,255);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,180);
}
void Car_T_right()
{
digitalWrite(MR_Ctrl,LOW);
analogWrite(MR_PWM,180);
digitalWrite(ML_Ctrl,LOW);
analogWrite(ML_PWM,255);
}
//****************************************************************
Risultato della prova
Carica il codice con successo e accendi il robot intelligente, che può essere controllato dal telecomando IR. Allo stesso tempo, il modello corrispondente viene visualizzato sul pannello LED 8X16.
