プロジェクト1 LED点滅

説明

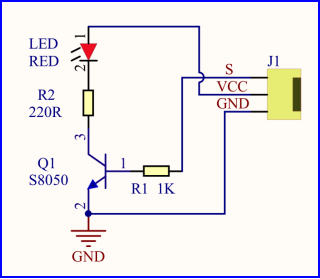

初心者と愛好家向けに、LED点滅は基本的なプログラムです。LED（発光ダイオードの略）は、Ga、As、P、N化合物などで構成されています。テストコード内の遅延時間を変更することで、LEDはさまざまな色で点滅させることができます。制御時に、GNDとVCCに電源を供給すると、S端子が高レベルの場合はLEDが点灯します。それ以外の場合は消灯します。

仕様

制御インターフェース：デジタルポート
動作電圧：DC 3.3-5V
ピン間隔：2.54mm
LED表示色：赤

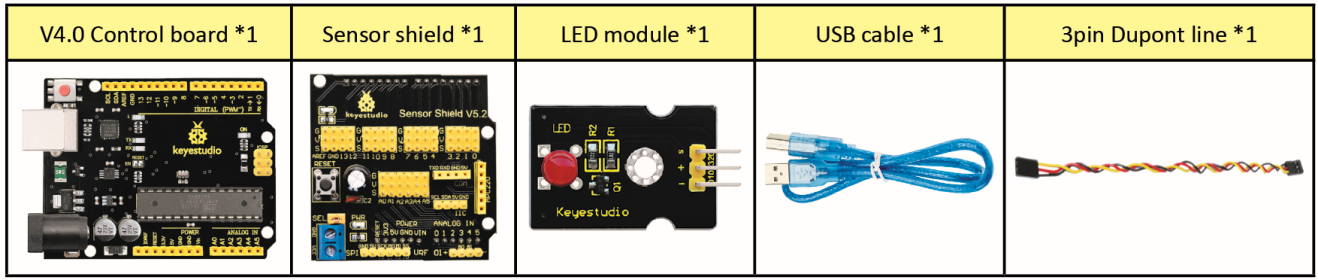

部品

V5センサーシールド

Arduino開発ボードと多数のセンサーを組み合わせる場合、面倒になることがあります。しかし、Arduino開発ボードと互換性のあるV5センサーシールドは、この問題を完全に解決します。V5ボードをその上に積み重ねるだけです。

このセンサーシールドは3ピンセンサーモジュールを挿入でき、シリアル、IIC、SPI通信などの通信ピンを引き出すことができます。

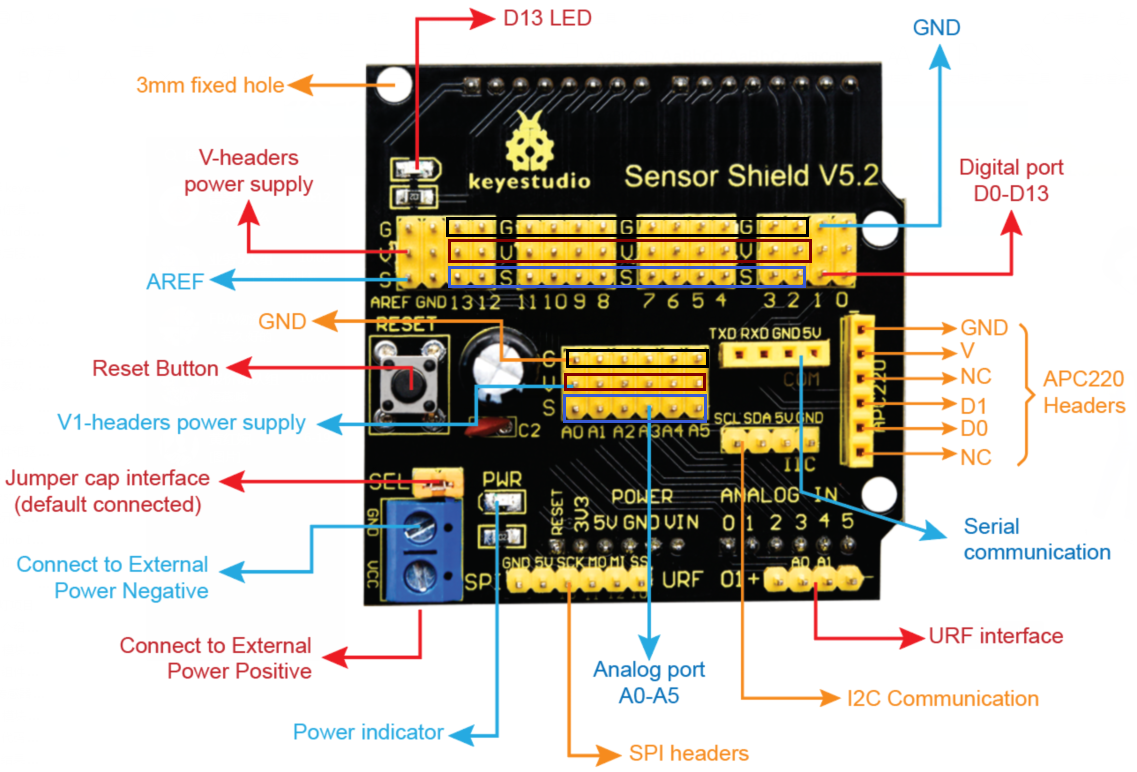

ピン説明

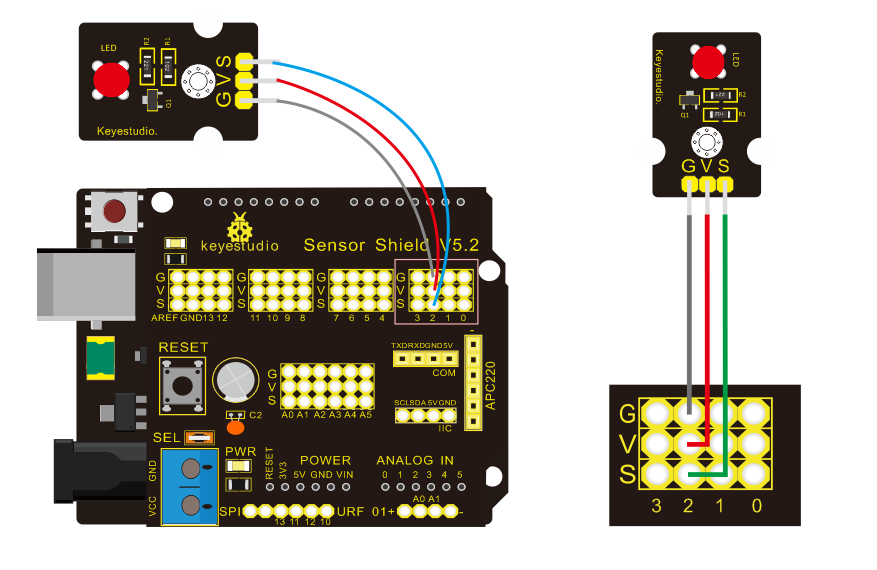

接続図

上の図から、LEDはD2に接続されていることがわかります。

テストコード

/*
 keyestudio Mini Tank Robot V2.1
 lesson 1.1
 Blink
 http://www.keyestudio.com
*/
void setup()
{
    pinMode(2, OUTPUT);// デジタルピン2を出力として初期化します
}

void loop() // ループ関数は永遠に繰り返し実行されます
{
   digitalWrite(2, HIGH); // LEDをオンにします（HIGHは電圧レベル）
   delay(1000); // 1秒待機します
   digitalWrite(2, LOW); // 電圧をLOWにしてLEDをオフにします
   delay(1000); // 1秒待機します
}

テスト結果

（コードをアップロードする際、シリアル通信とBluetoothの間に矛盾が生じる可能性があります。したがって、コードをアップロードする前にBluetoothモジュールを接続しないでください。）

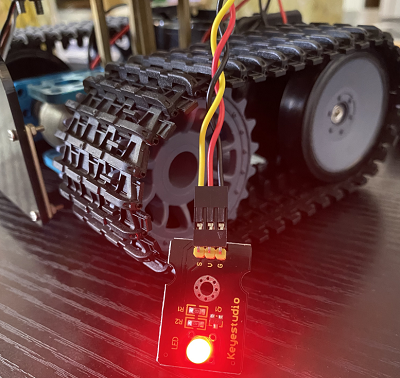

プログラムを開発ボードにアップロードすると、LEDは1秒間隔で点滅します。

コード説明

pinMode(2，OUTPUT) - ピン2をOUTPUTに設定します

digitalWrite(2，HIGH) - ピン2をHIGHレベル（5V出力）またはLOWレベル（0V出力）に設定します

応用練習

LEDの点滅に成功しました。次に、ピンと遅延時間を変更した場合、LEDがどのように変わるかを観察しましょう。

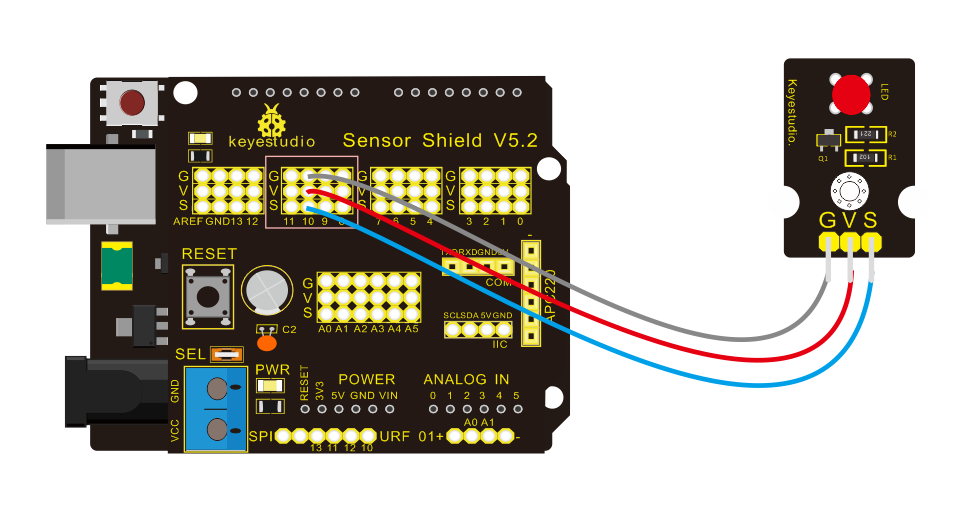

接続図

ピンを変更し、LEDをD10に接続しました。

テストコード

/*
 keyestudio Mini Tank Robot V2.1
 lesson 1.2
 delay
 http://www.keyestudio.com
*/
void setup() // デジタルピン10を出力として初期化します
{
   pinMode(10, OUTPUT);
}

// ループ関数は永遠に繰り返し実行されます
void loop()
{
   digitalWrite(10, HIGH); // LEDをオンにします（HIGHは電圧レベル）
   delay(100); // 0.1秒待機します
   digitalWrite(10, LOW); // 電圧をLOWにしてLEDをオフにします
   delay(100); // 0.1秒待機します
}

テスト結果から、LEDがより速く点滅することがわかります。したがって、ピンと時間遅延が点滅周波数に影響することが結論づけられます。
