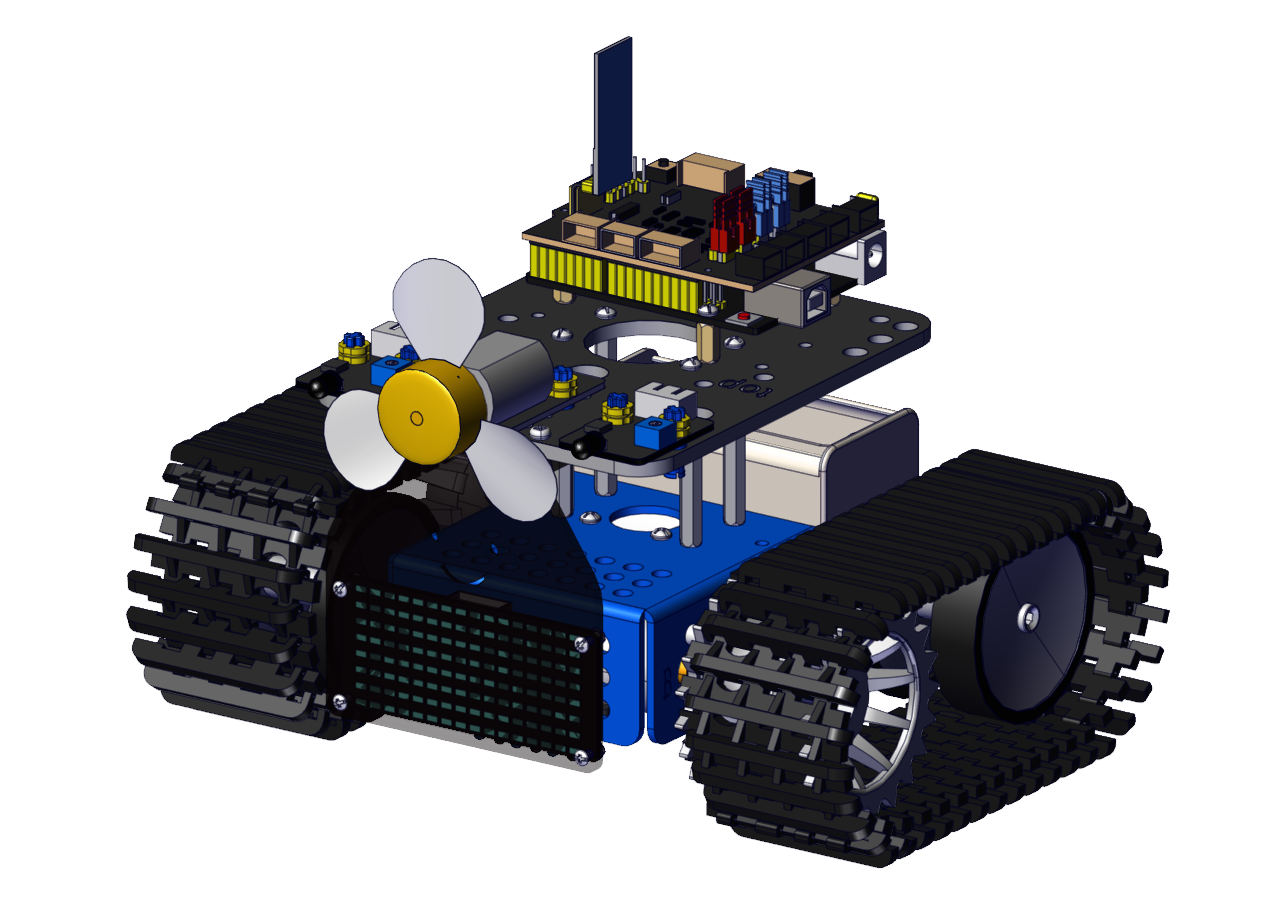

Feuerlöschroboter zusammenbauen

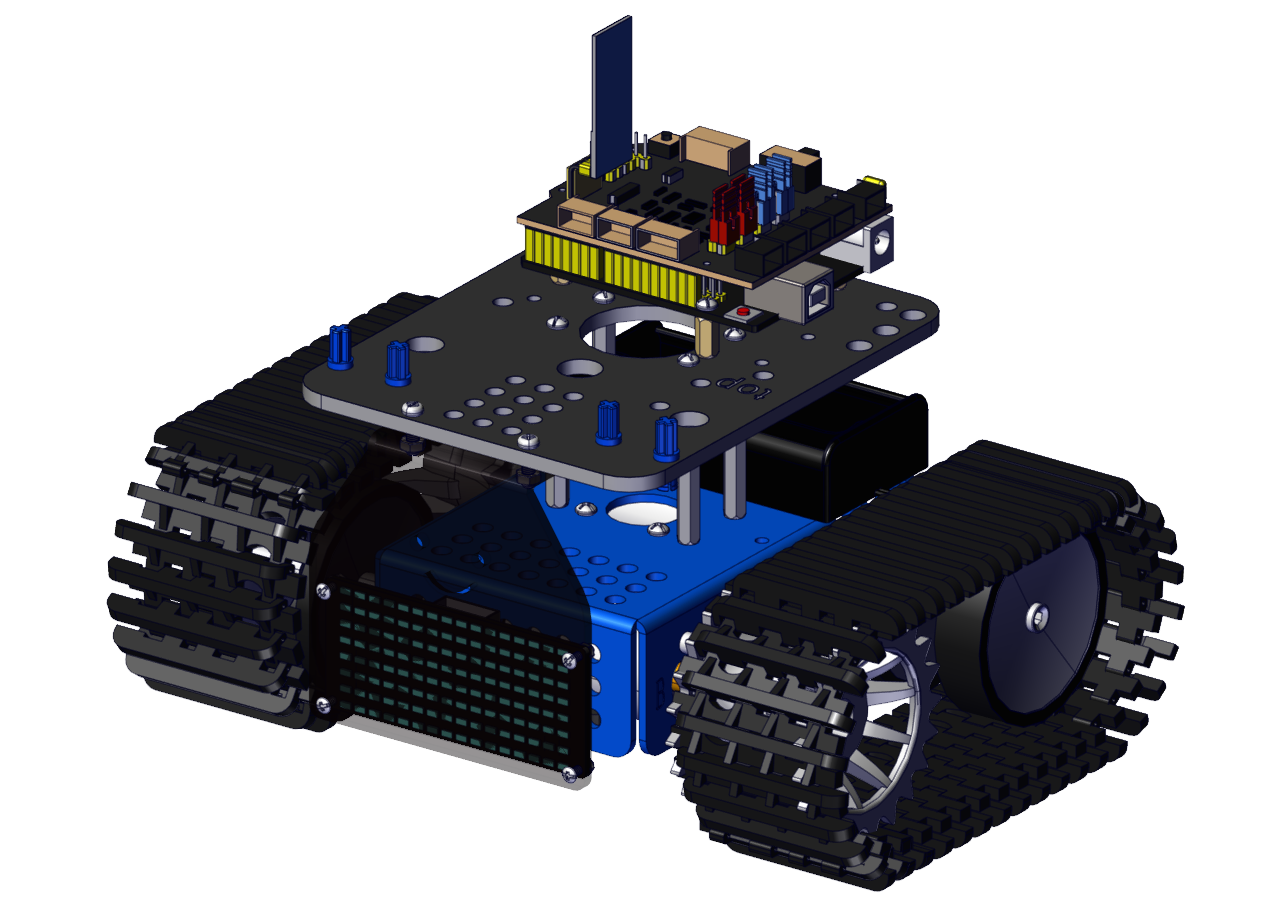

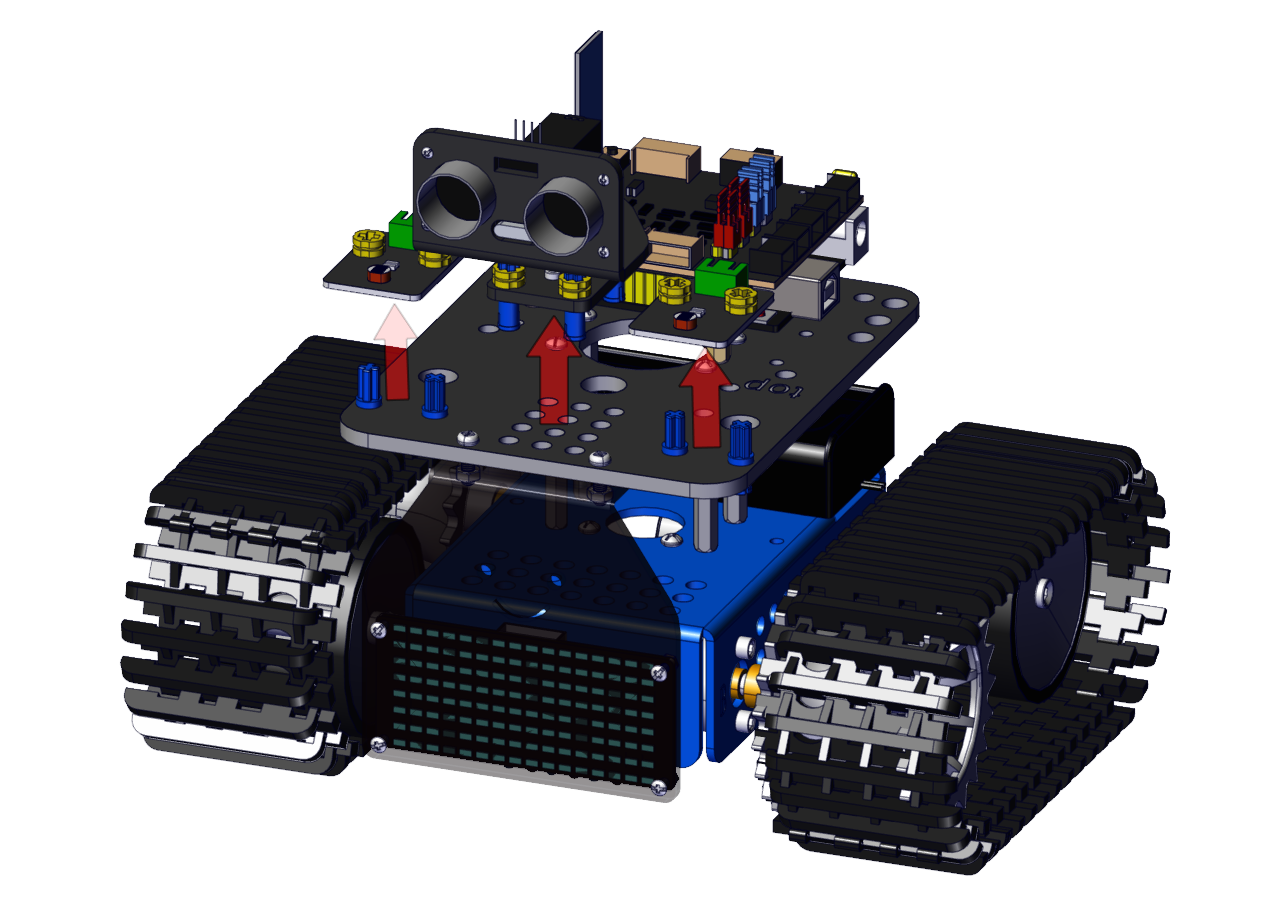

Entferne den Ultraschallsensor und die zwei Fotowiderstände.

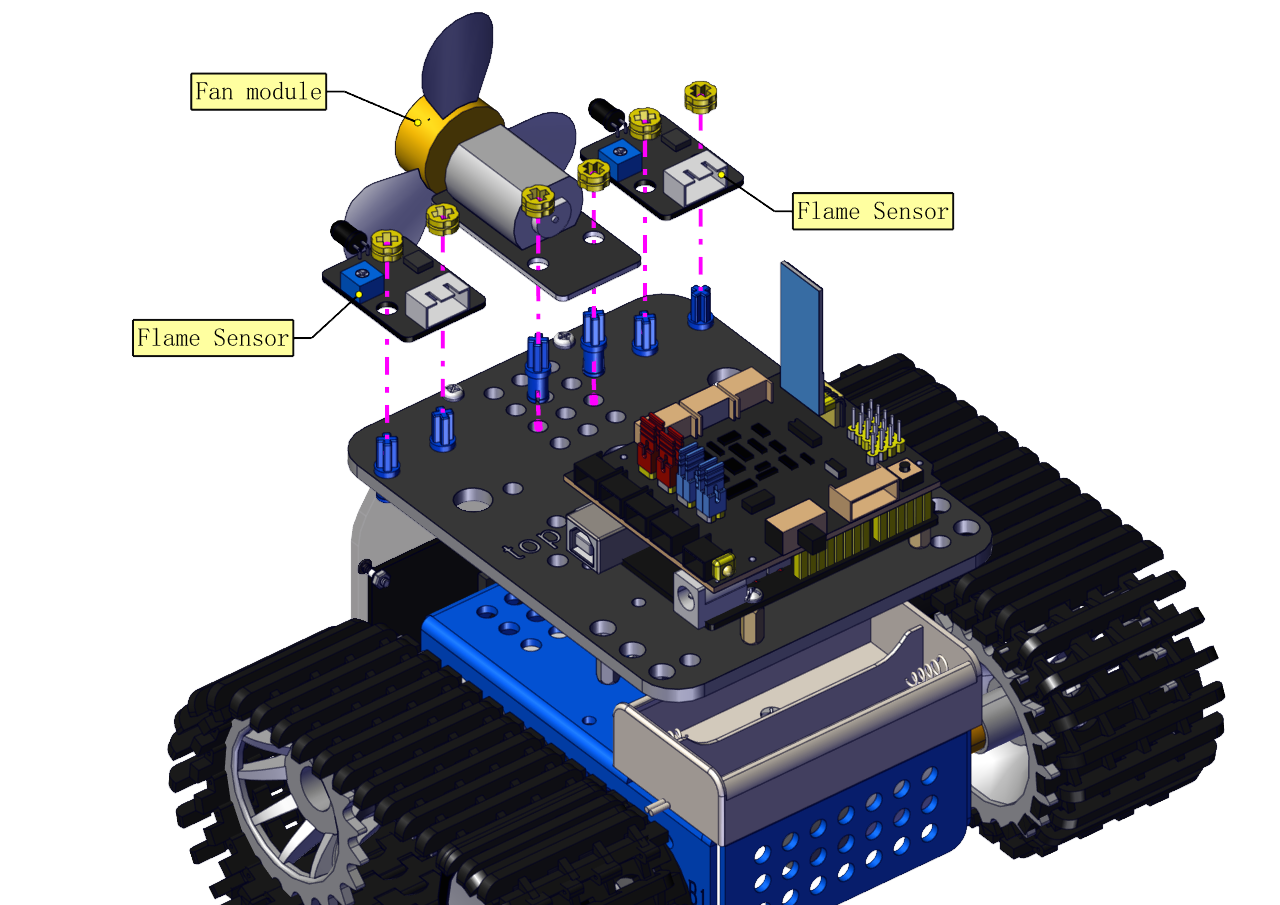

Setze ein Lüftermodul und zwei Flammensensoren ein.

Du kannst das Lüftermodul weiter entfernt installieren, wenn das Lüftermodul und die Flammensensoren sich gegenseitig behindern.

Verdrahtung

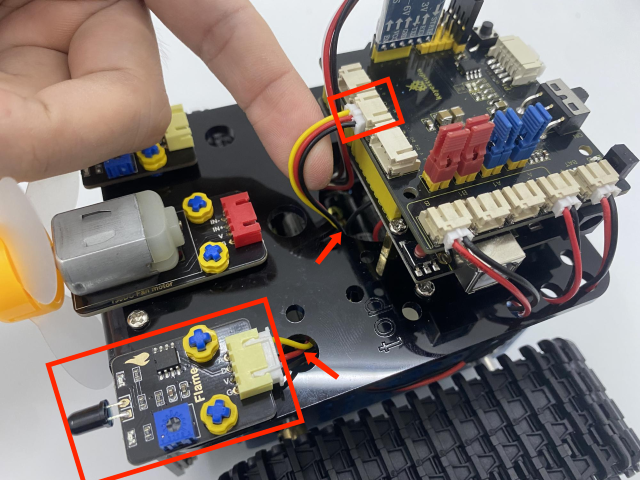

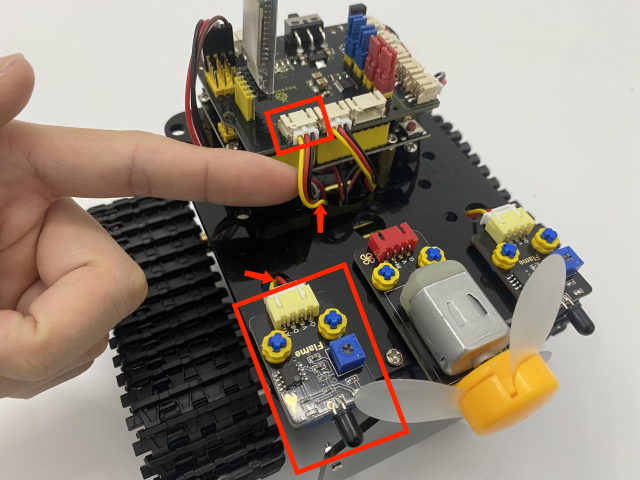

Verdrahte die zwei Flammensensoren.

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

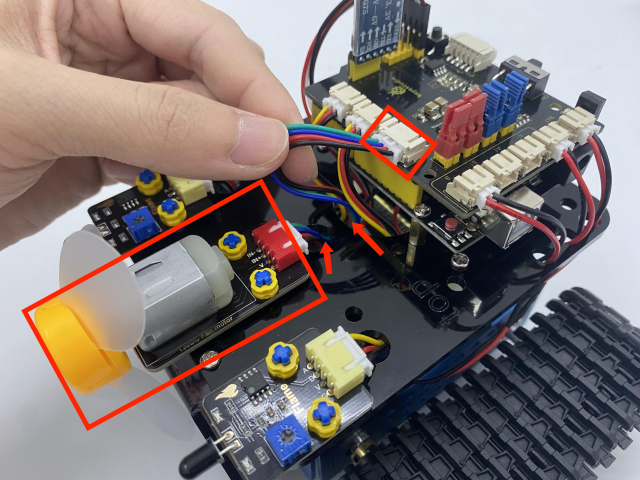

Verdrahte das Lüftermodul.

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

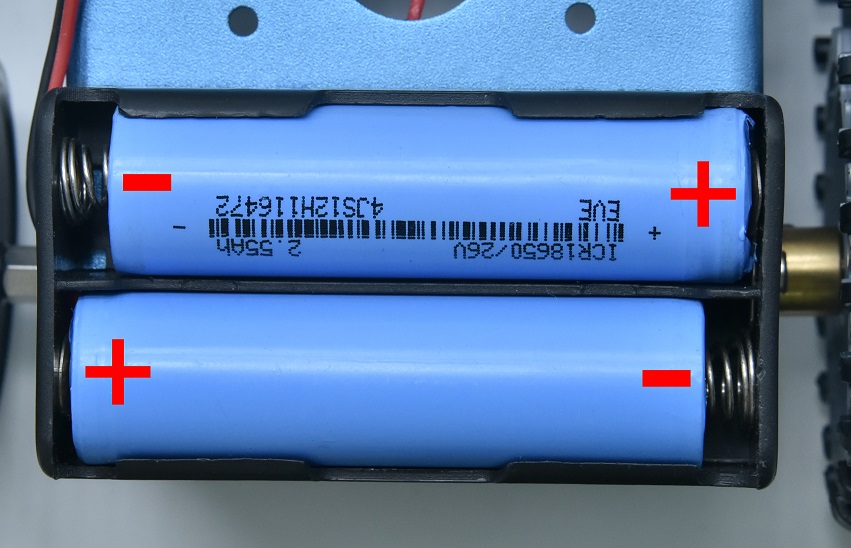

Wir verwenden eine 18650-Lithiumbatterie mit einem spitzen Pluspol, bei der Leistung und Kapazität keine Anforderungen haben.
