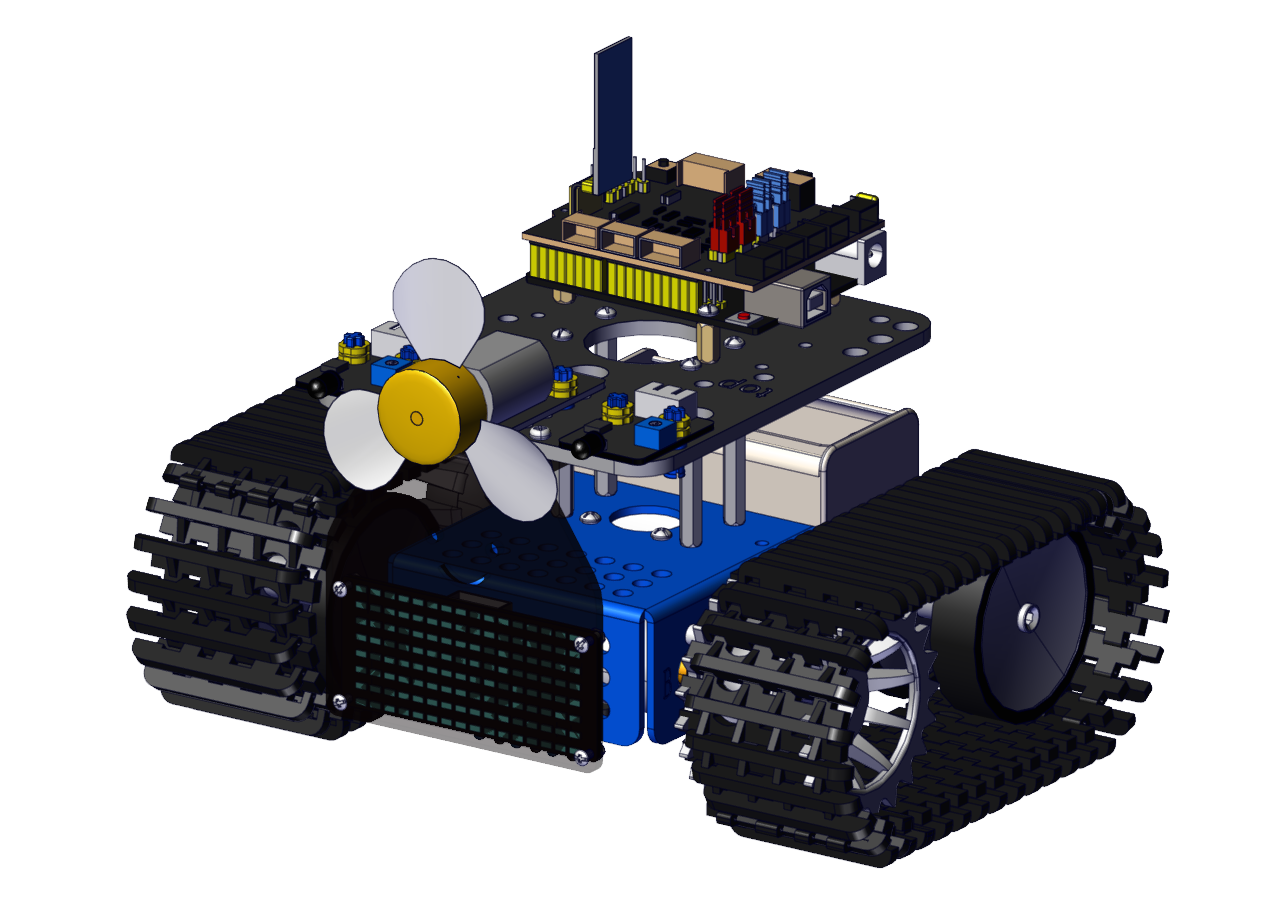

Feuerlöschroboter zusammenbauen

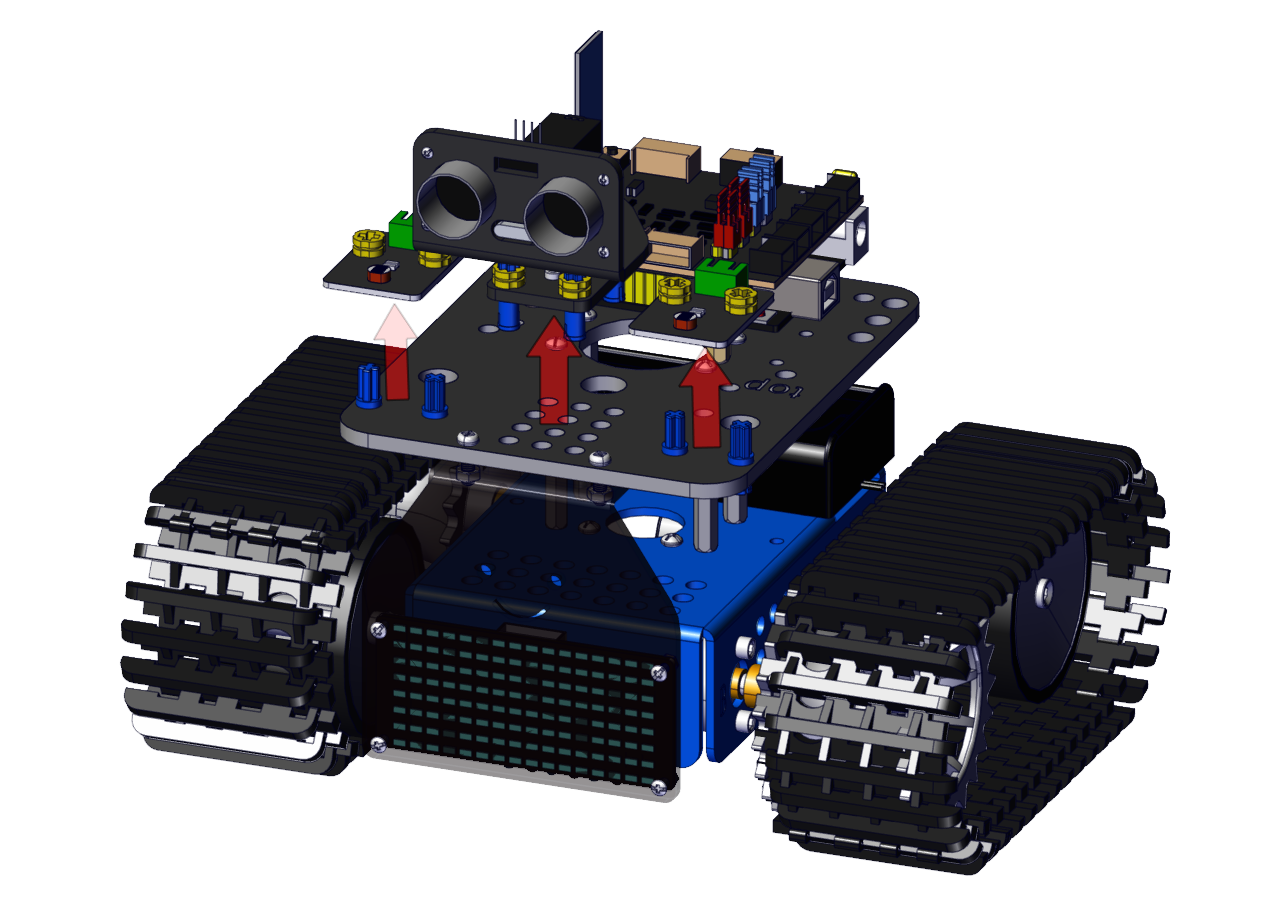

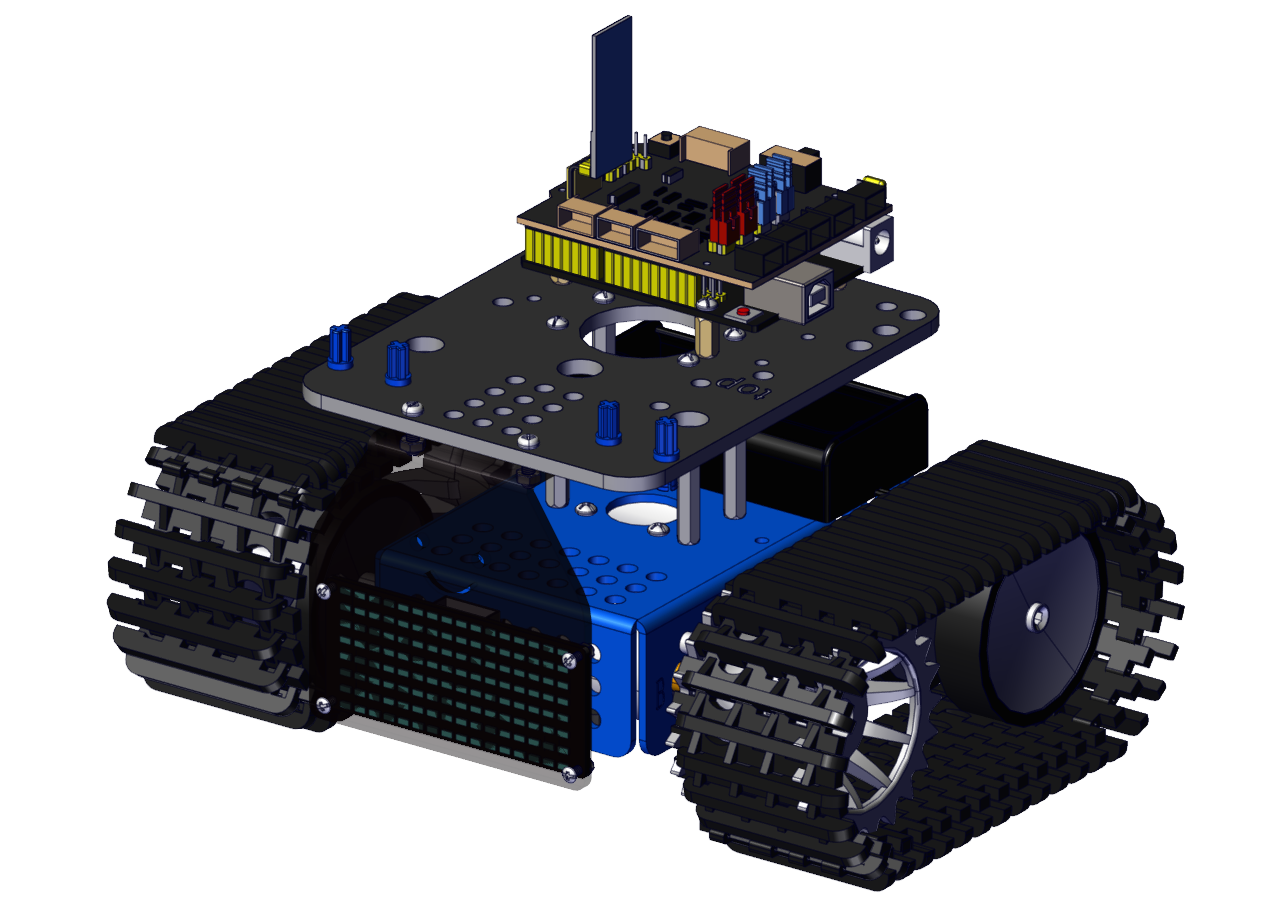

Entfernen Sie den Ultraschallsensor und die zwei Fotowiderstände

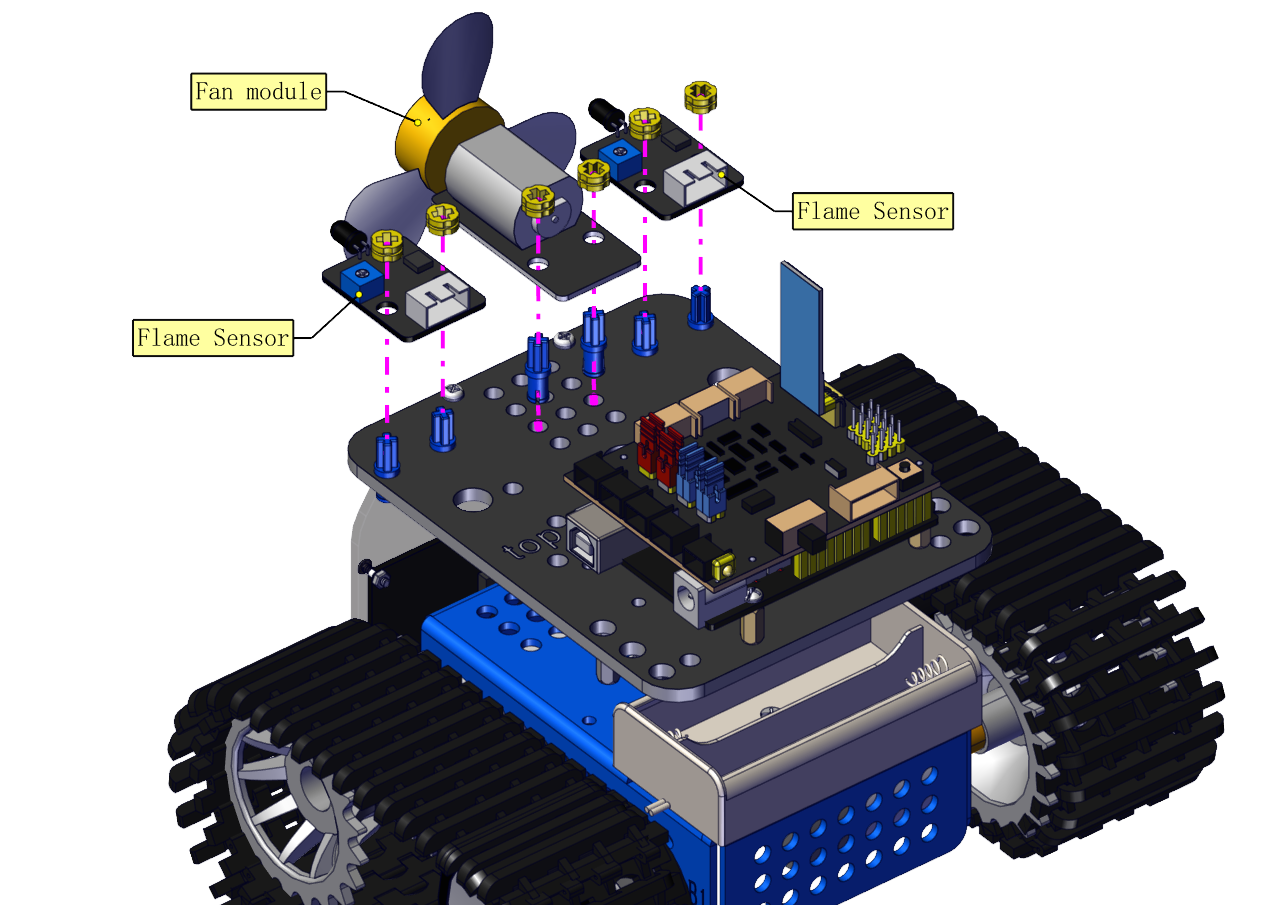

Setzen Sie ein Lüftermodul und zwei Flammensensoren ein

Sie können das Lüftermodul weiter entfernt montieren, falls das Lüftermodul und die Flammensensoren sich gegenseitig behindern

Verdrahtung

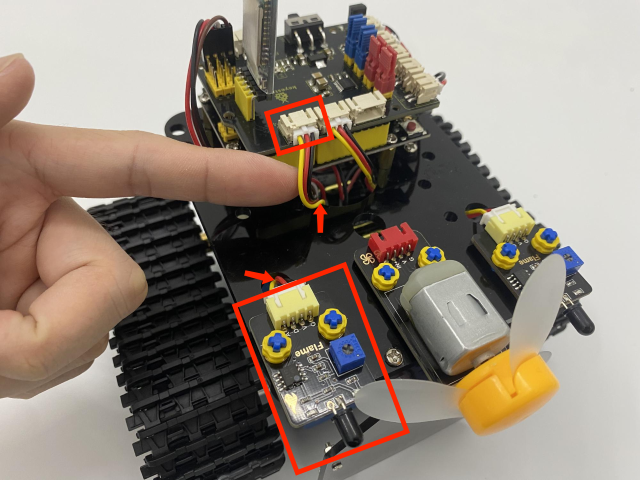

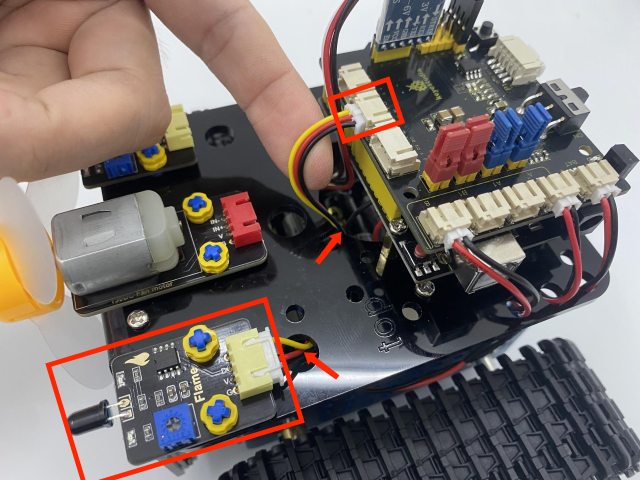

Verdrahten Sie die zwei Flammensensoren

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

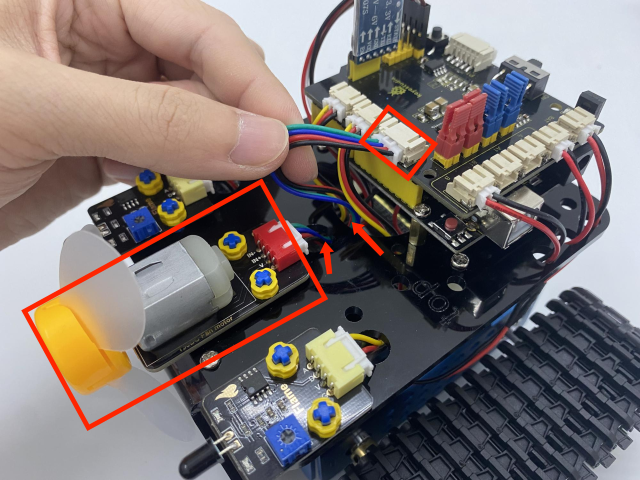

Verdrahten Sie das Lüftermodul

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

---

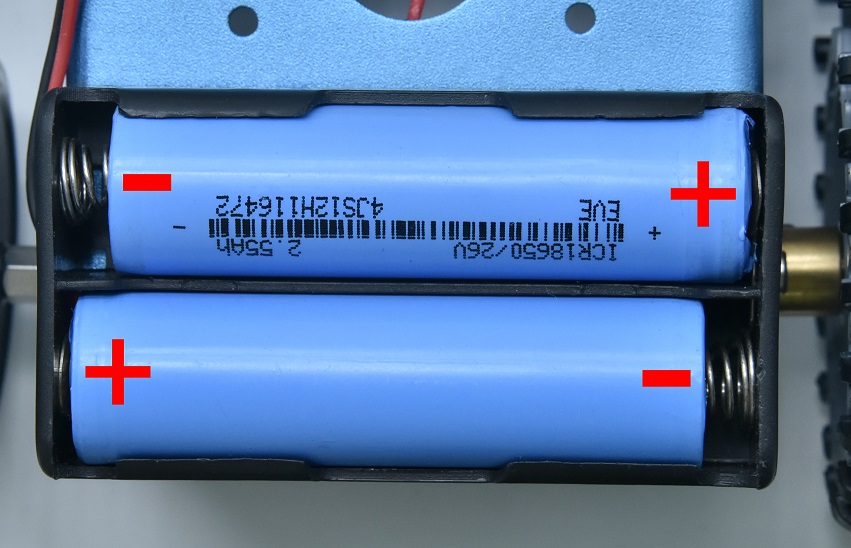

Wir verwenden einen 18650 Lithium-Akku mit einem spitzen Pluspol, dessen Leistung und Kapazität keine besonderen Anforderungen haben.
