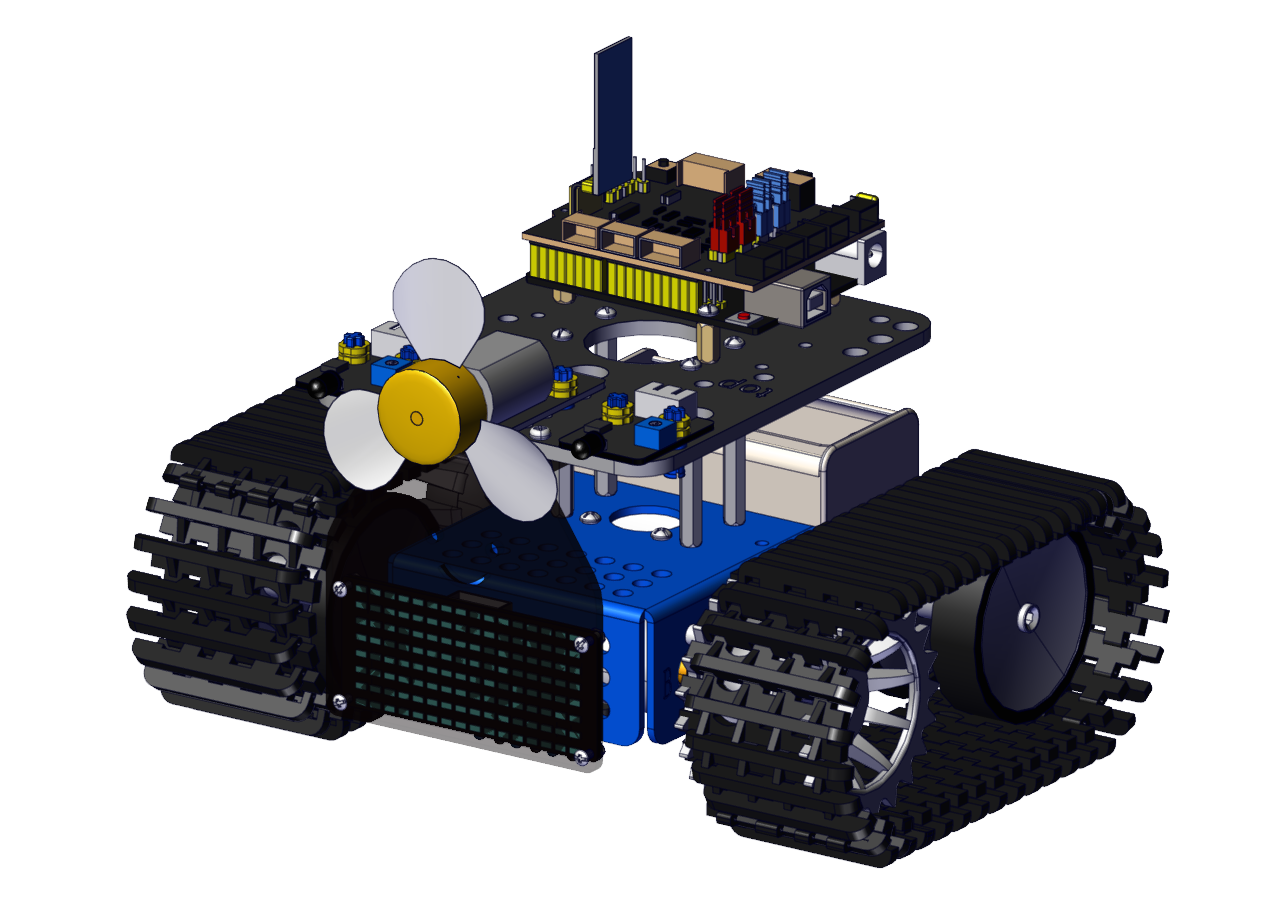

Ensamblar el Robot Extintor de Incendios

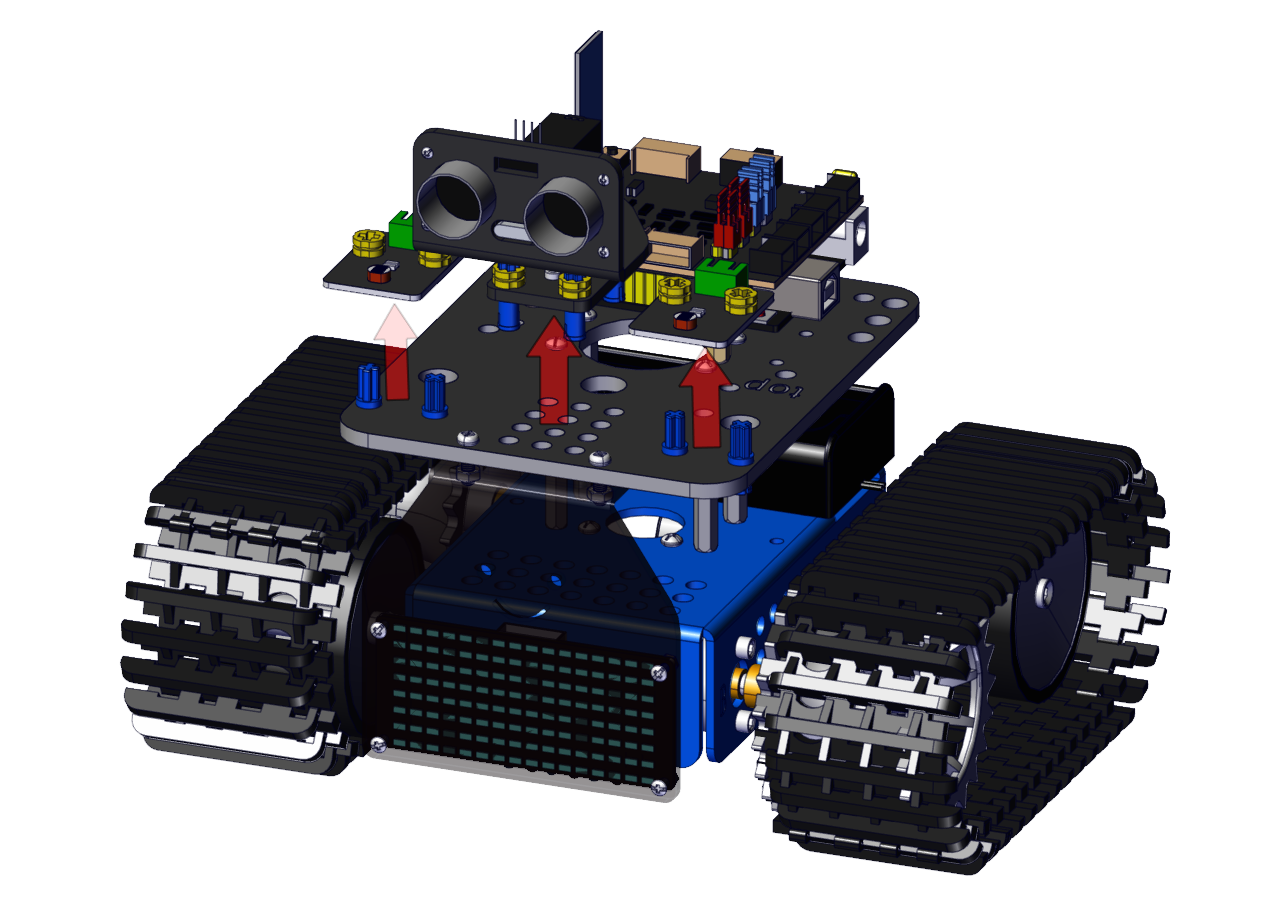

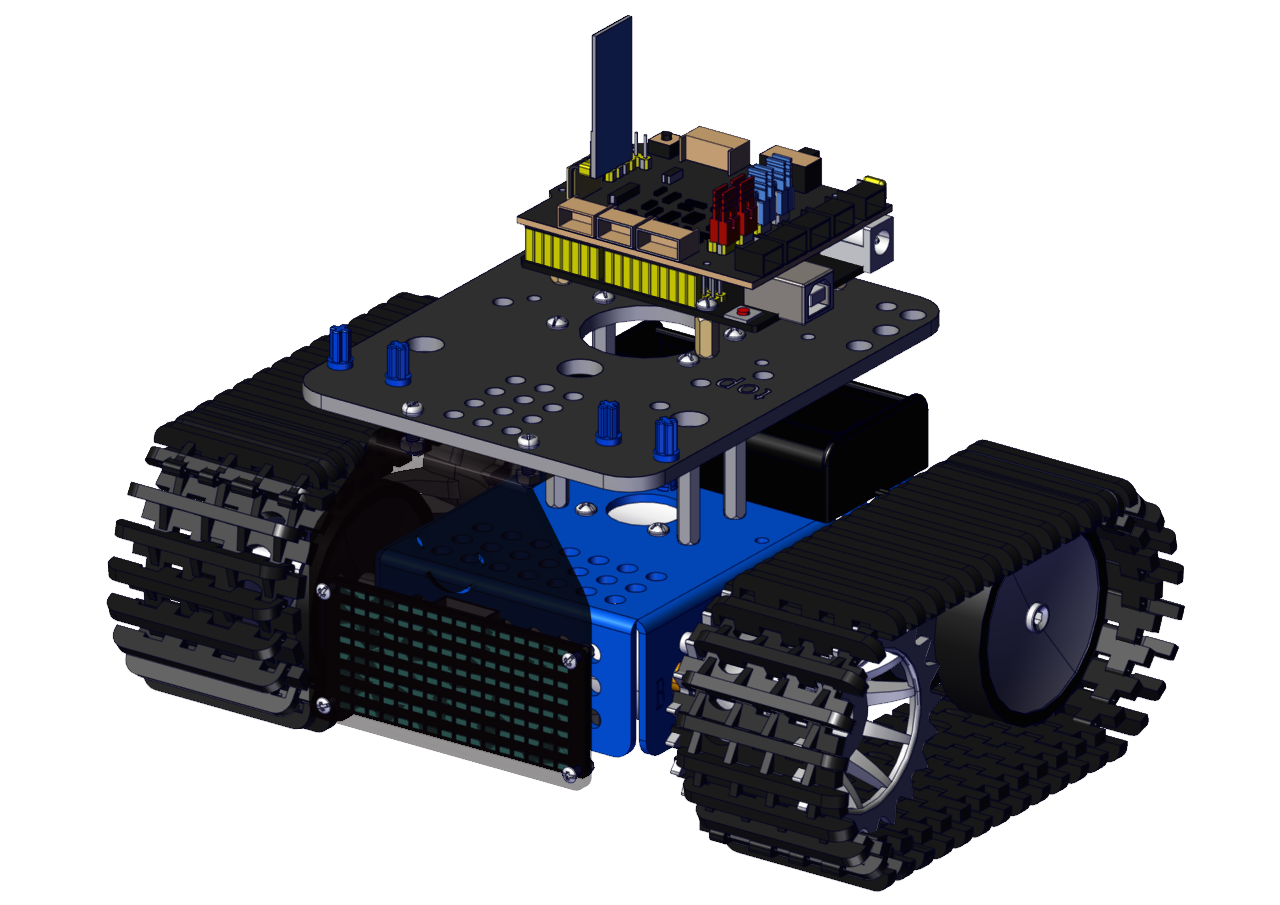

Retira el sensor ultrasónico y los dos fotorresistores.

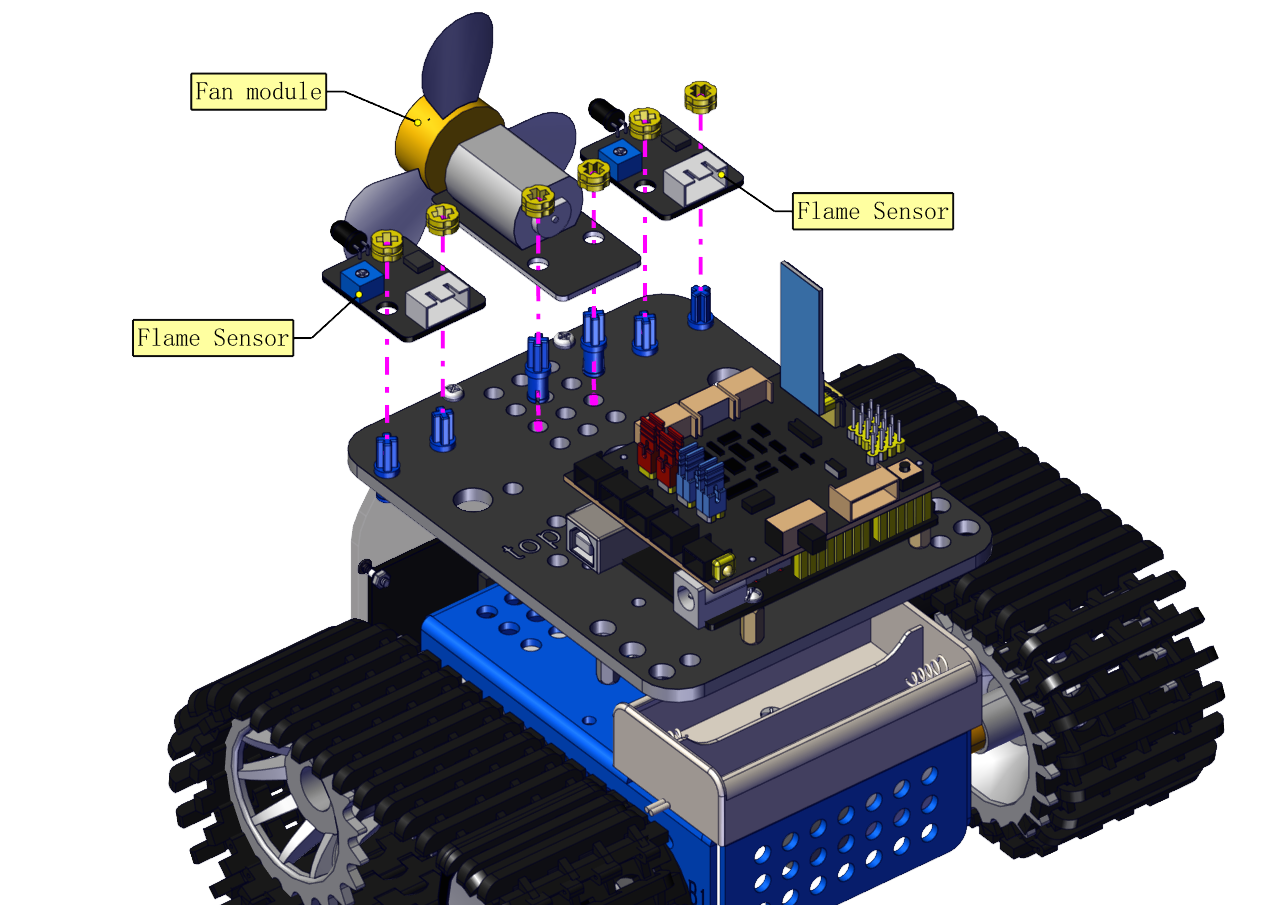

Coloca un módulo de ventilador y dos sensores de llama.

Puedes instalar el módulo de ventilador más lejos si el módulo de ventilador y los sensores de llama interfieren entre sí.

Conexiones

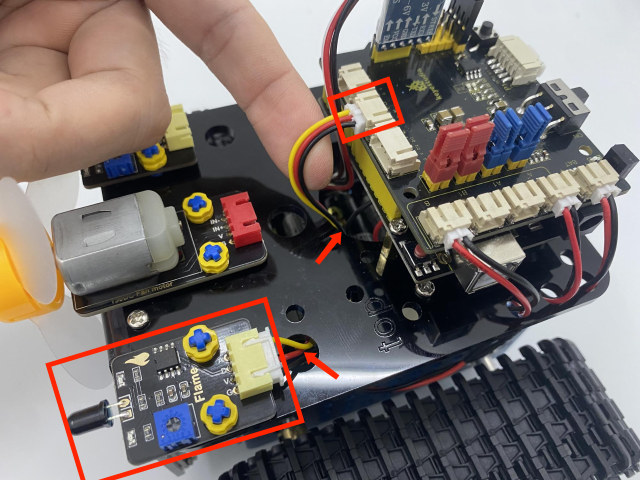

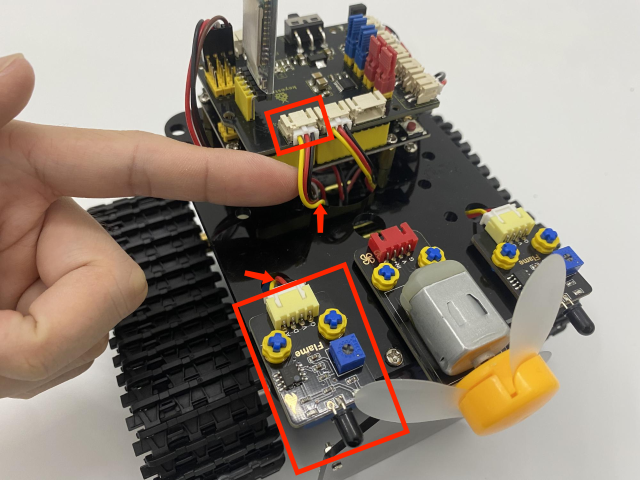

Conecta los dos sensores de llama.

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

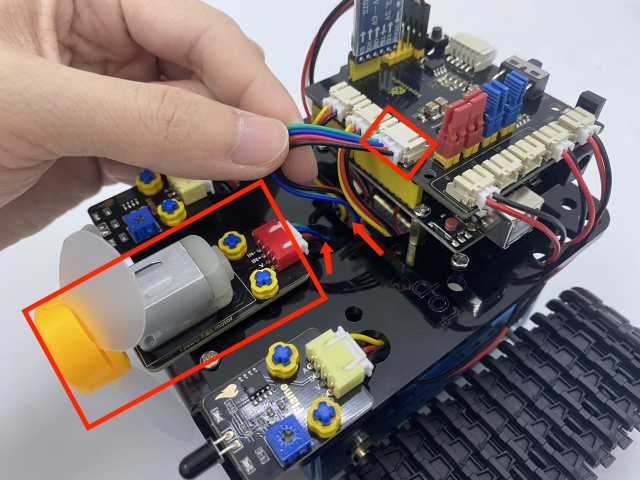

Conecta el módulo de ventilador.

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

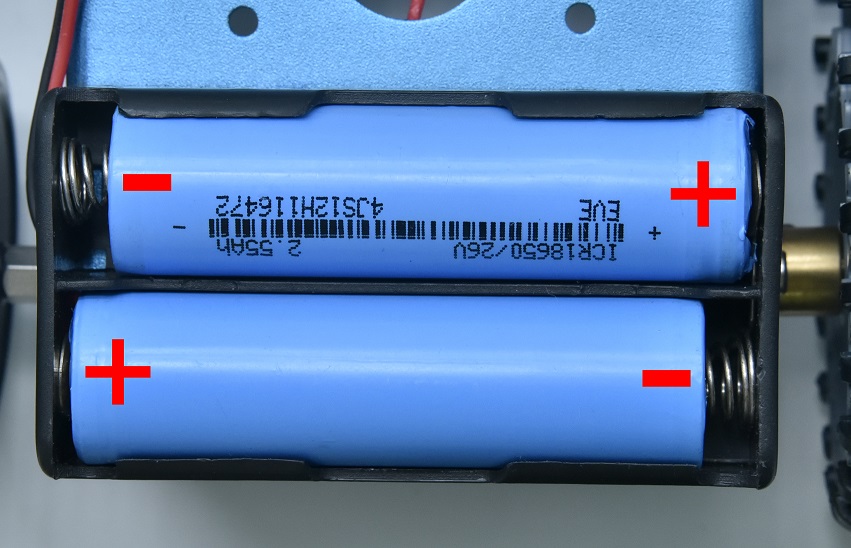

Utilizamos una batería de litio 18650 con polo positivo en punta, cuya potencia y capacidad no son requisitos específicos.
