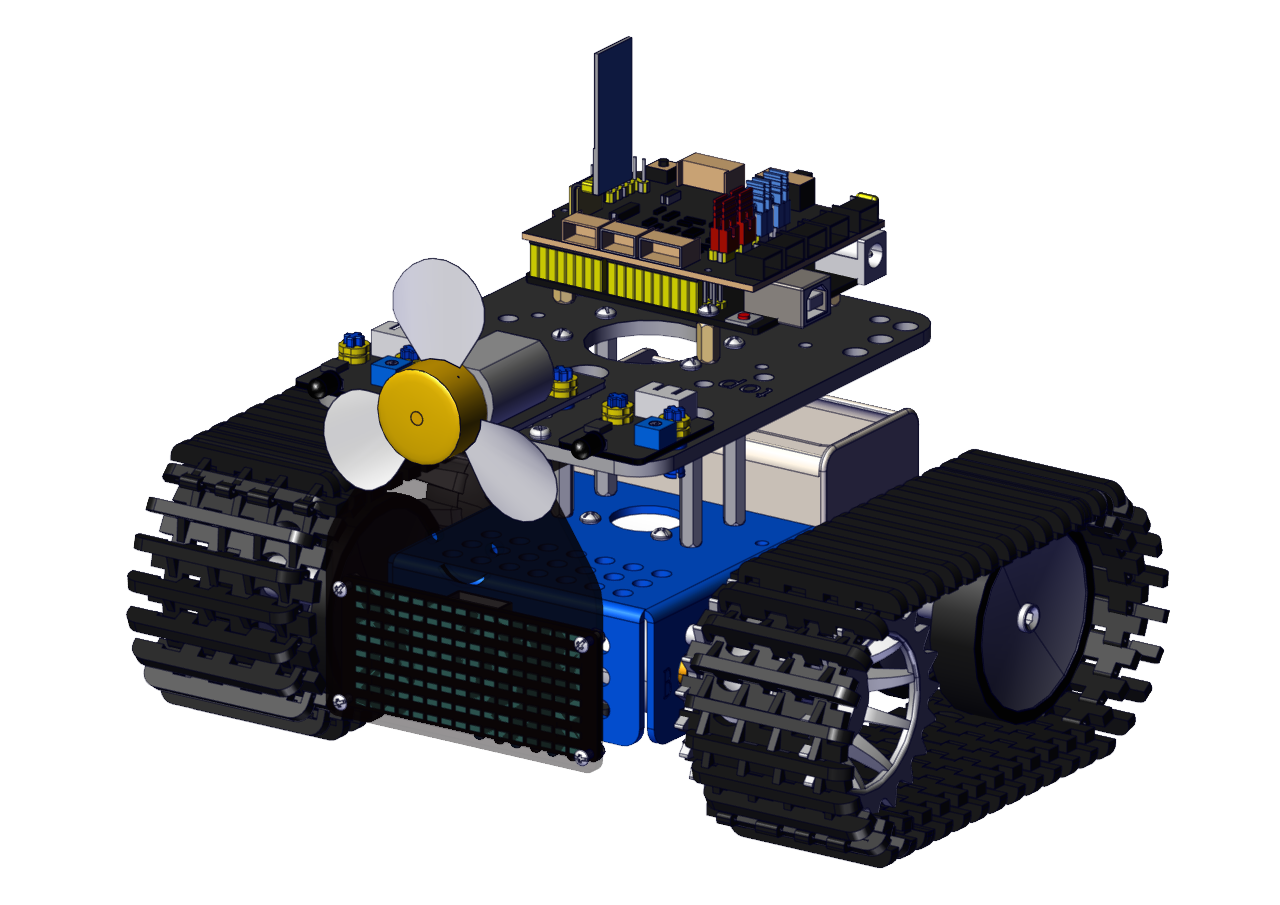

Ensamblar el Robot Extintor de Incendios

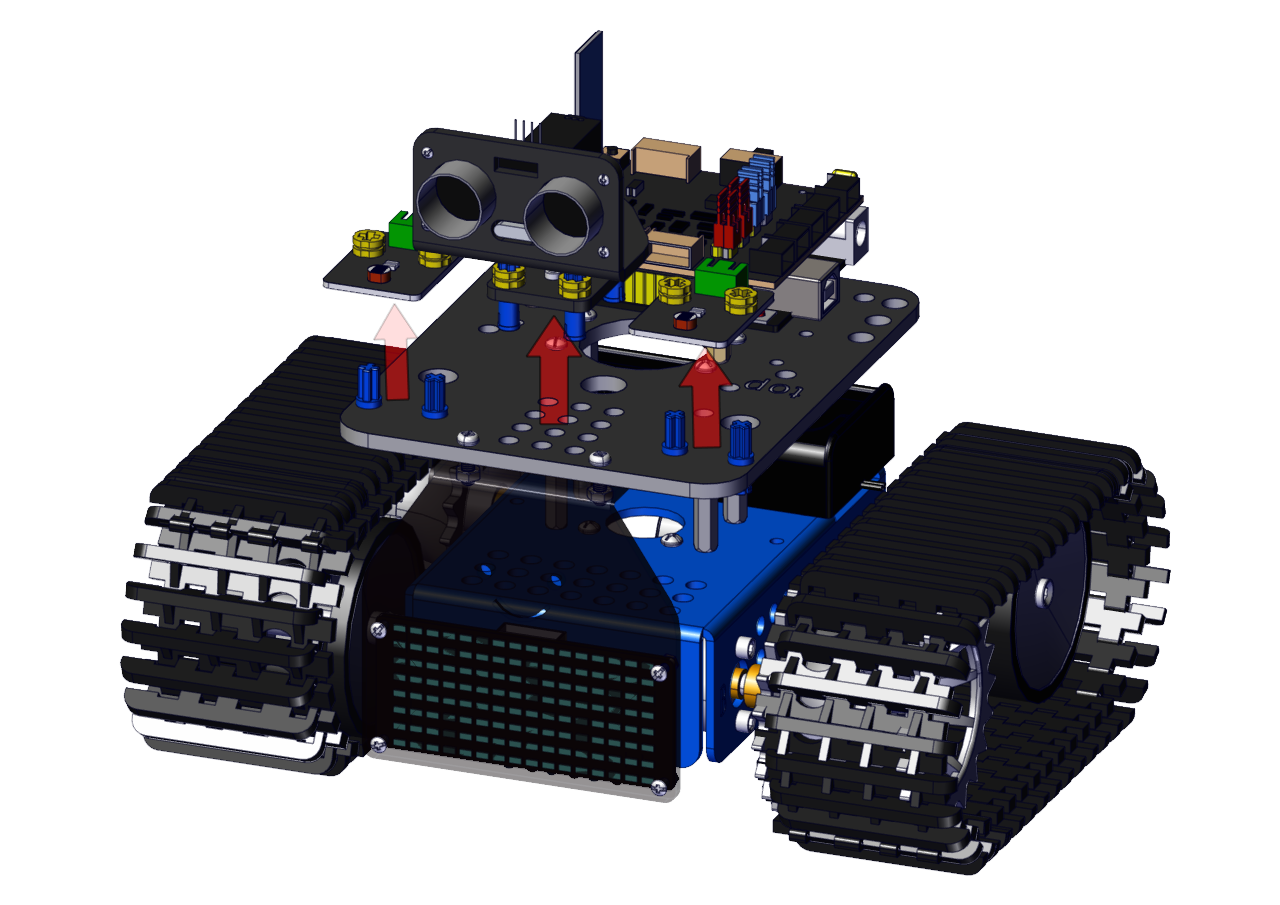

Quitar el sensor ultrasónico y los dos fotorresistores

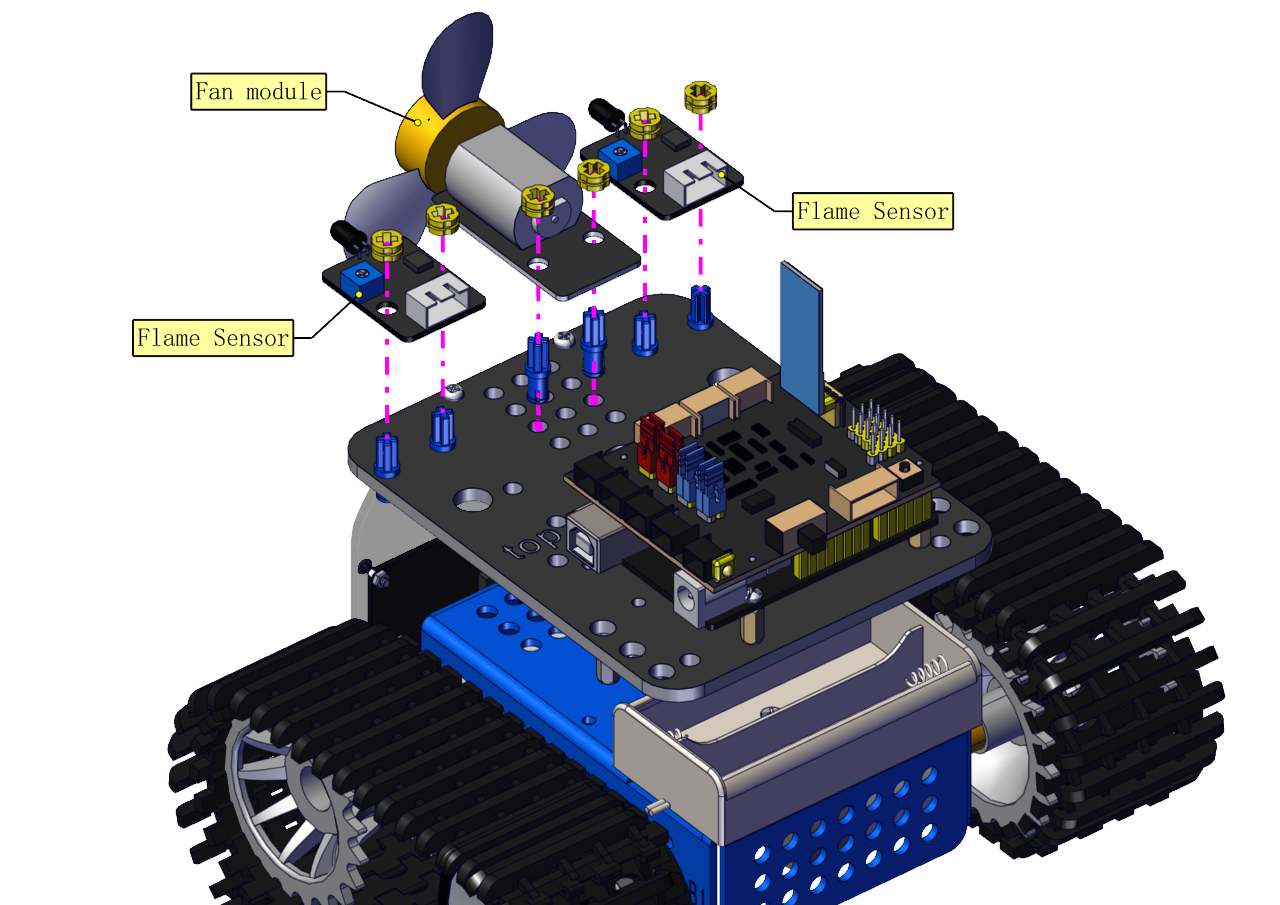

Colocar un módulo de ventilador y dos sensores de llama

Puedes instalar el módulo de ventilador más lejos si el módulo de ventilador y los sensores de llama interfieren entre sí

Conexiones

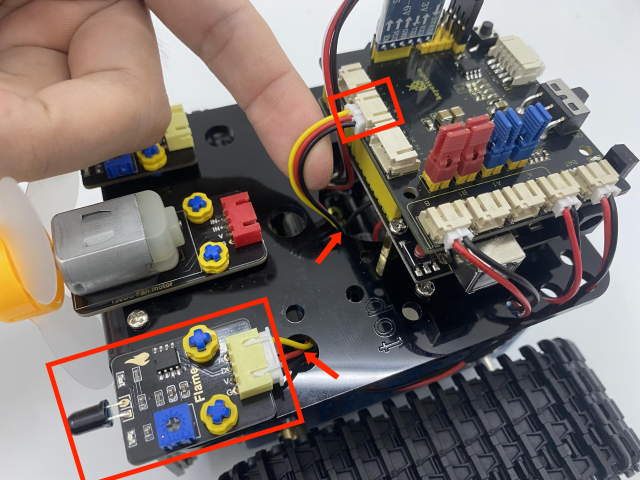

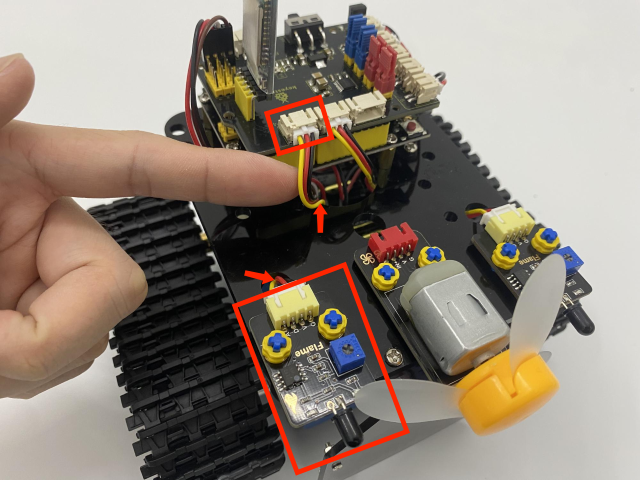

Conectar los dos sensores de llama

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

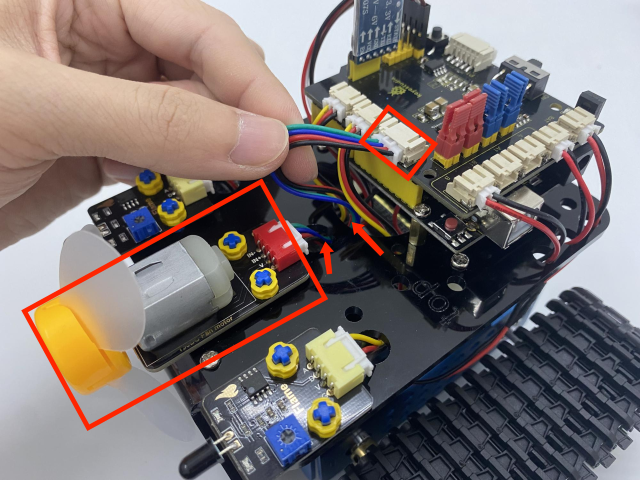

Conectar el módulo de ventilador

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

---

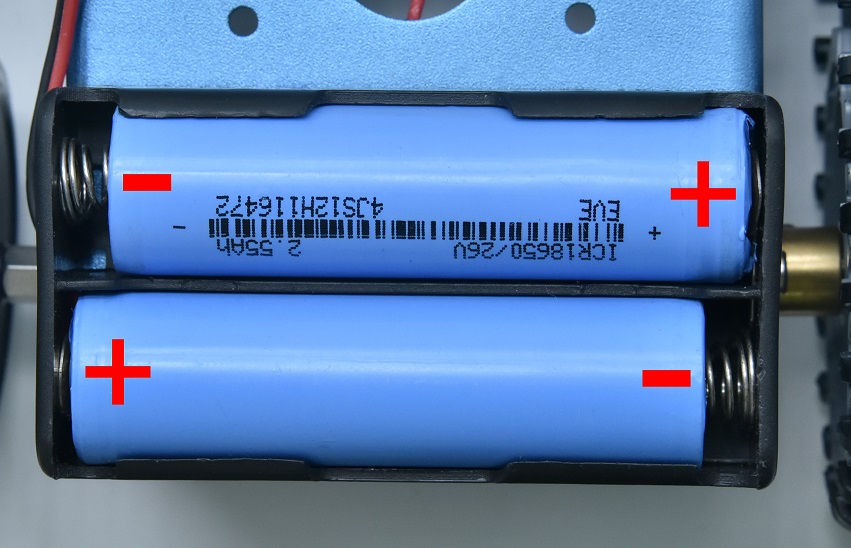

Utilizamos una batería de litio modelo 18650 con polo positivo en punta, cuya potencia y capacidad no son requisitos específicos.
