Assembler le Robot d’Extinction d’Incendie

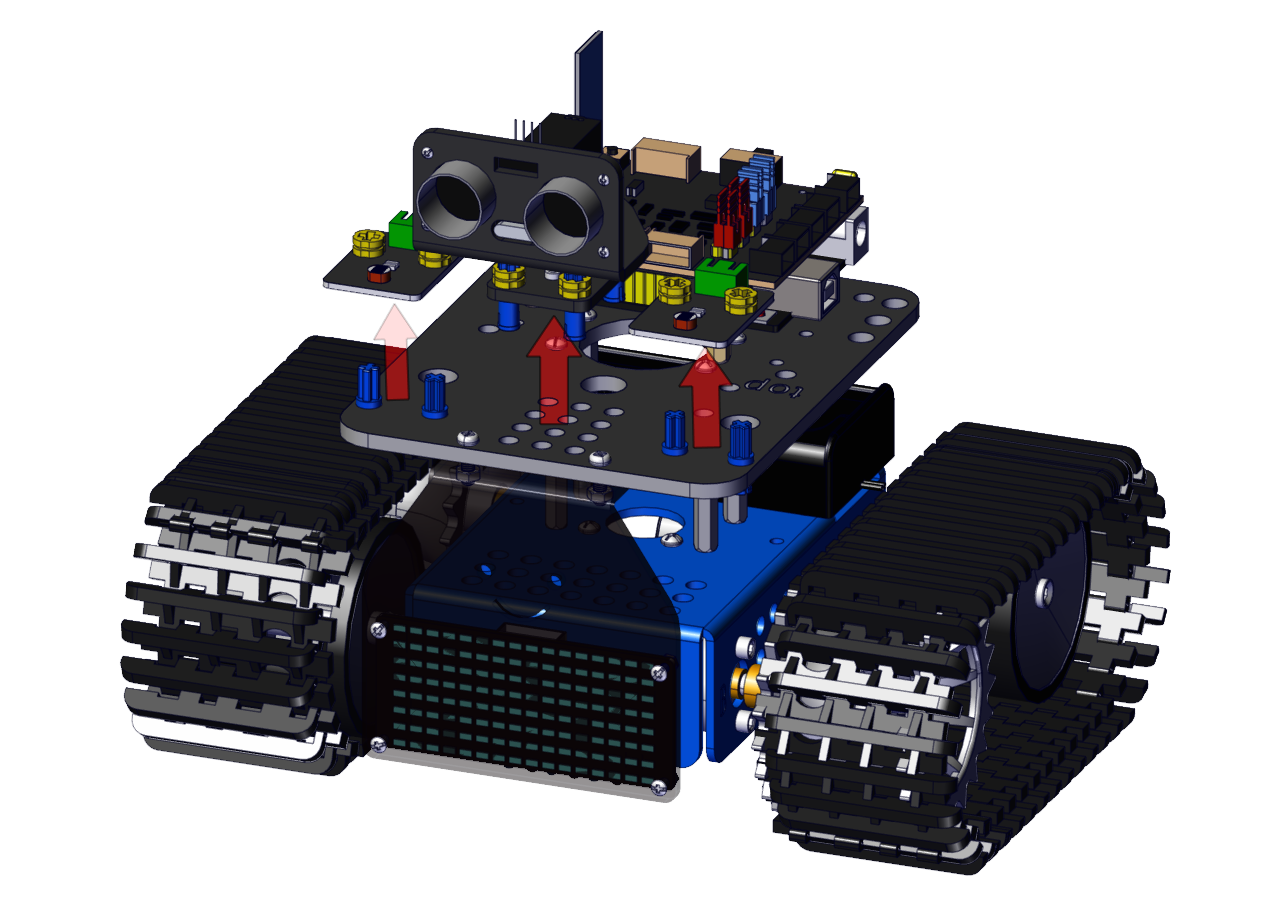

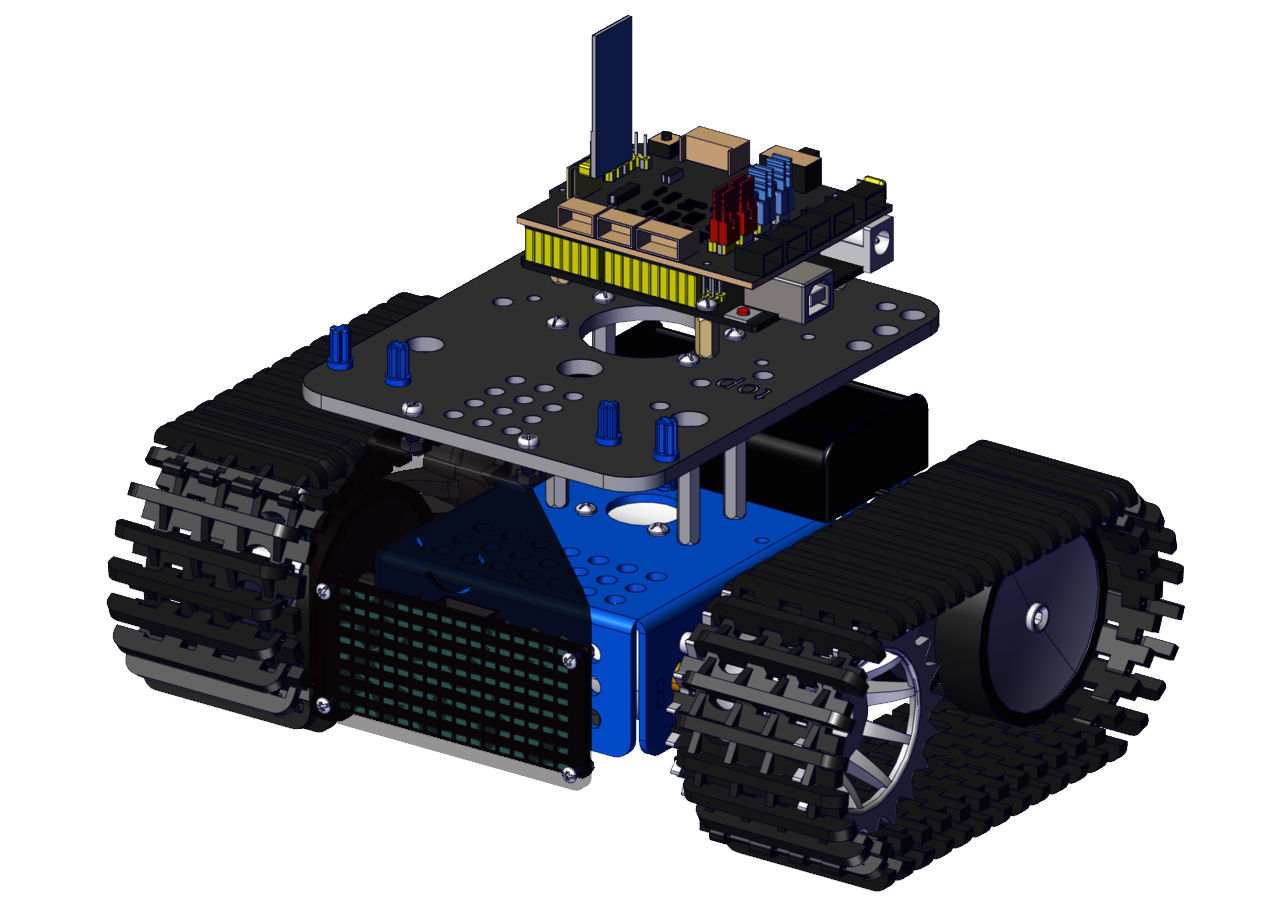

Retirez le capteur ultrasonique et les deux photorésistances.

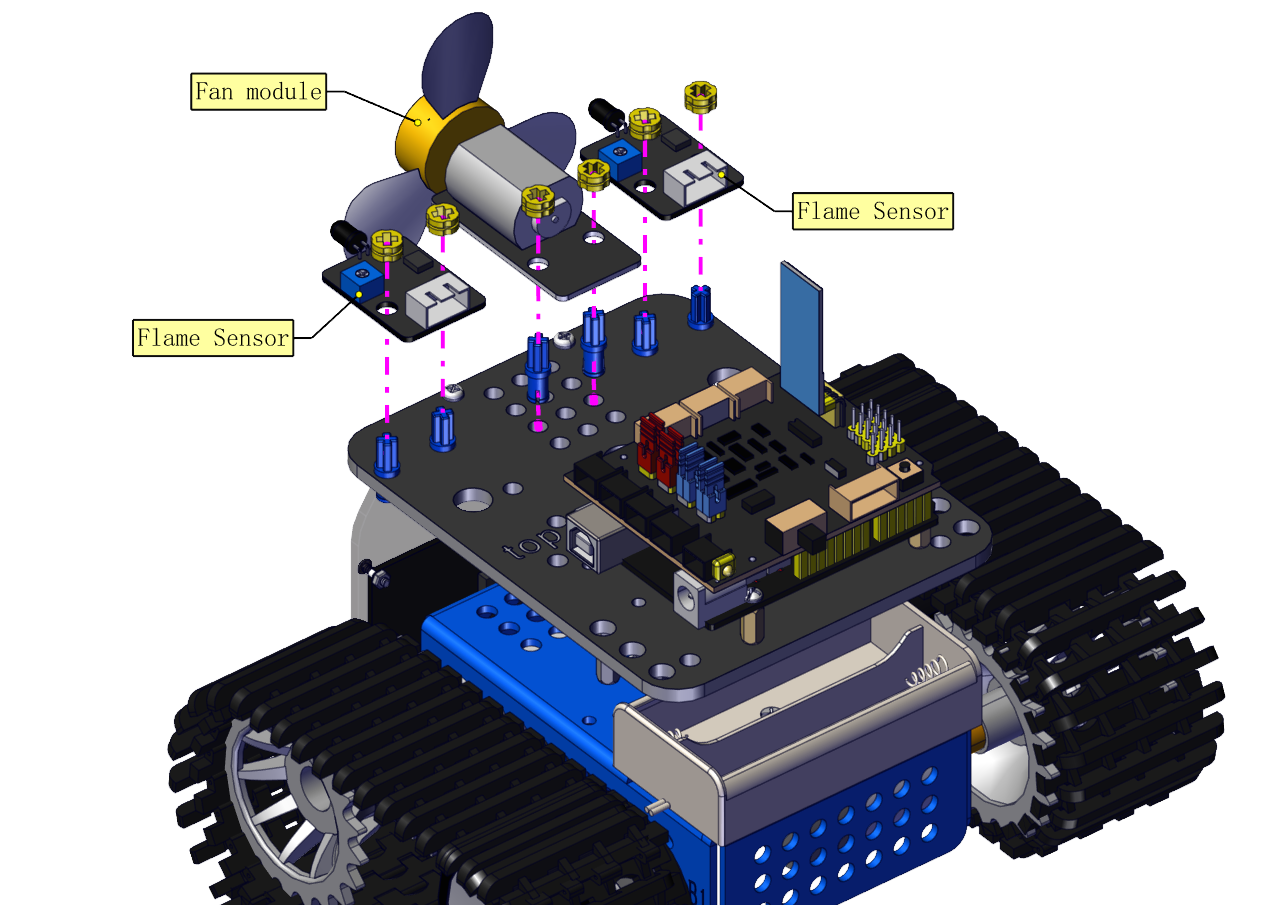

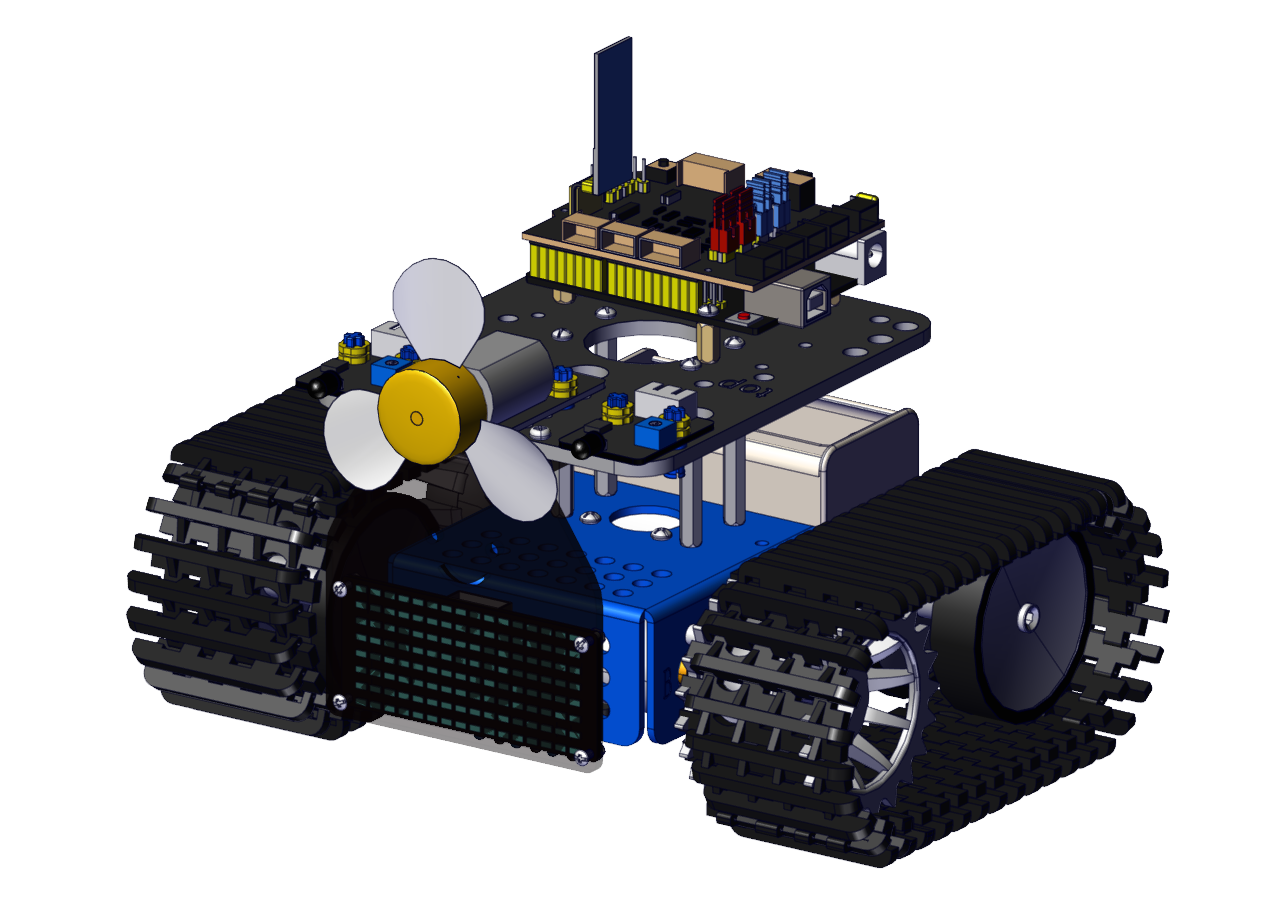

Installez un module de ventilateur et deux capteurs de flamme.

Vous pouvez installer le module de ventilateur plus loin si le module de ventilateur et les capteurs de flamme interfèrent.

Câblage

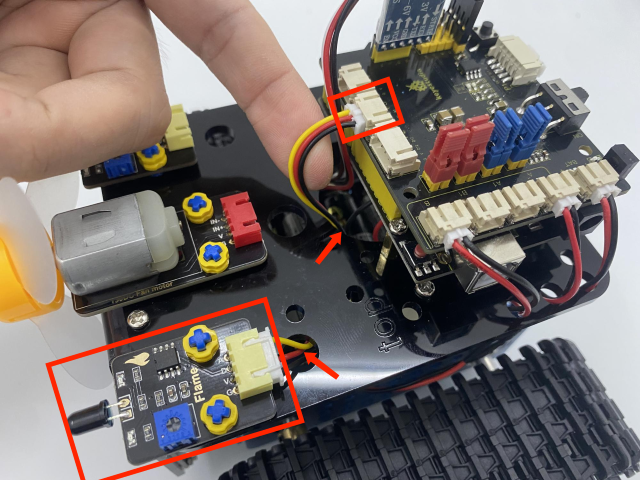

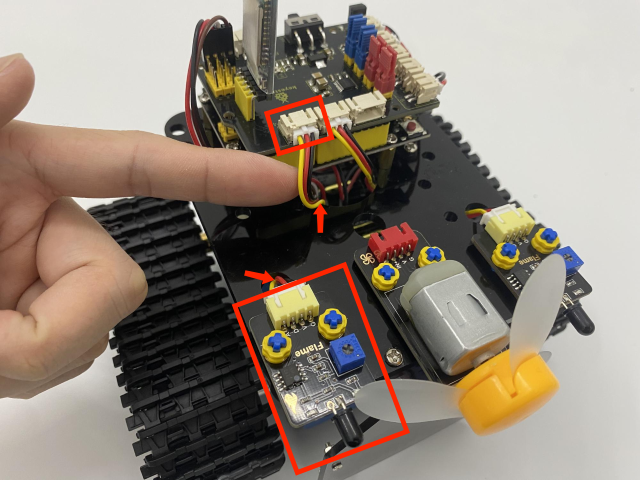

Câblez les deux capteurs de flamme.

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

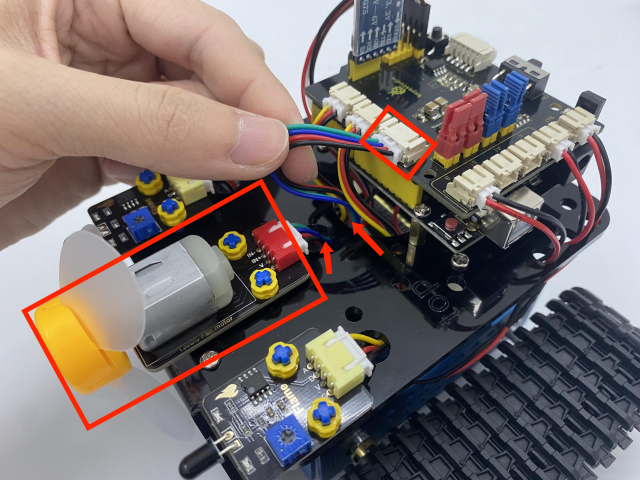

Câblez le module de ventilateur.

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

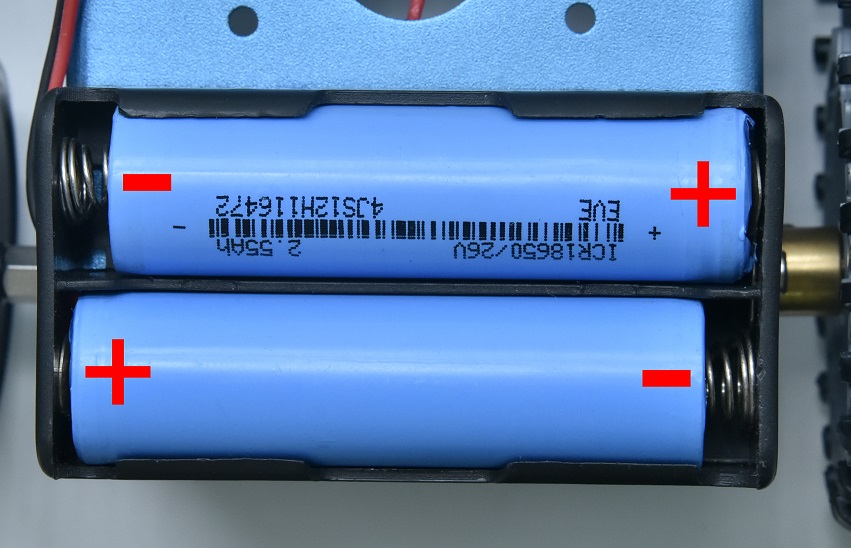

Nous utilisons une batterie lithium 18650 avec un pôle positif pointu, dont la puissance et la capacité ne sont pas requises.
