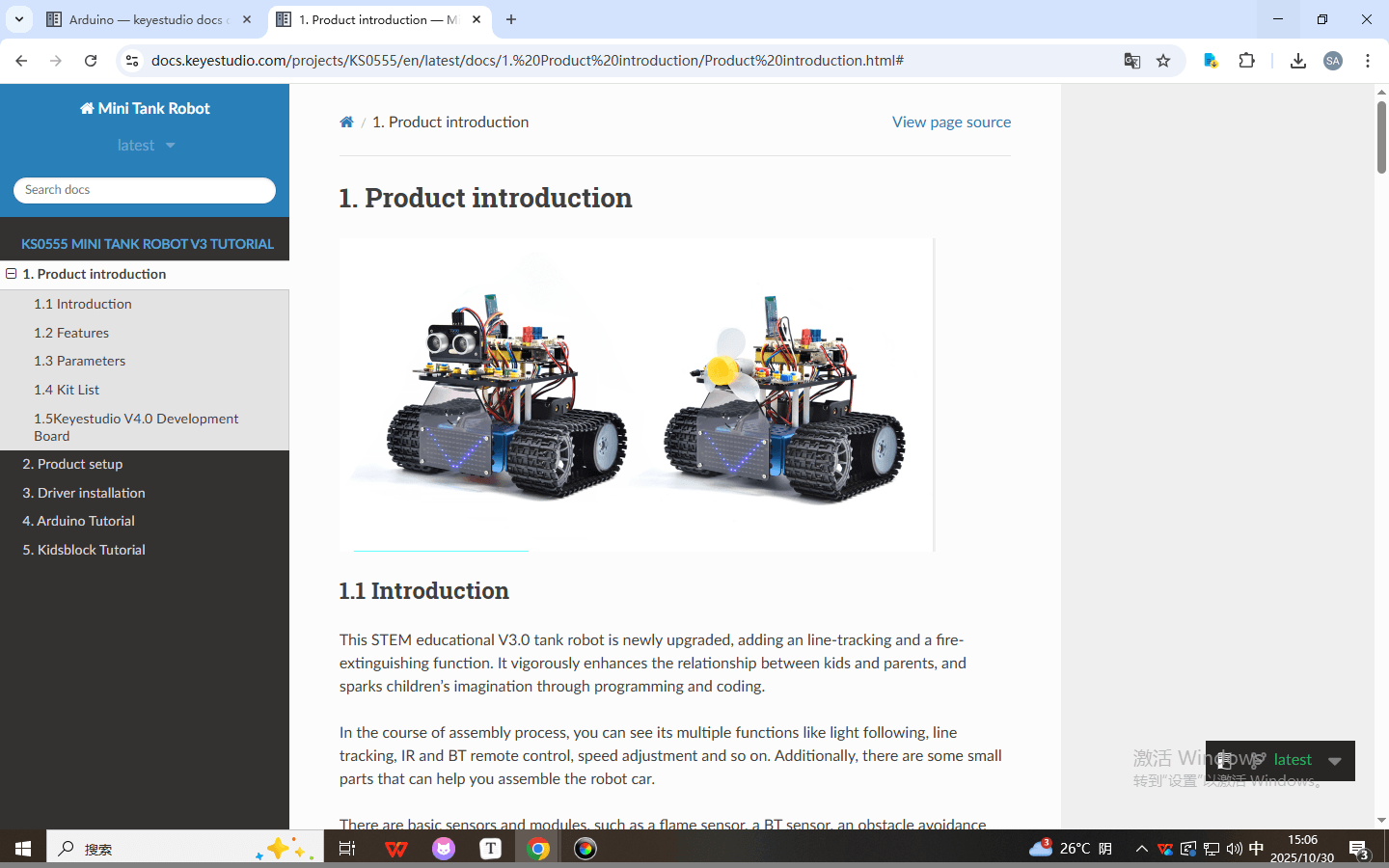

Bezüglich des Sprachwechsels im Tutorial beachten Sie bitte das folgende animierte Bild. Concernant le changement de langue dans le tutoriel, veuillez vous référer à l’image animée suivante. En relación con el cambio de idioma en el tutorial, consulte la siguiente imagen animada. Per quanto riguarda il cambio di lingua nel tutorial, fare riferimento alla seguente immagine animata. Jeśli chodzi o przełączanie języka w samouczku, zapoznaj się z poniższym obrazkiem animowanym. Wat betreft het veranderen van de taal in de tutorial, zie de volgende geanimeerde afbeelding. Angående språkbytet i handledningen, vänligen se följande animerade bild.

Arduino Tutorial

Kidsblock Tutorial

1. Introduzione al prodotto

1.1 Introduzione

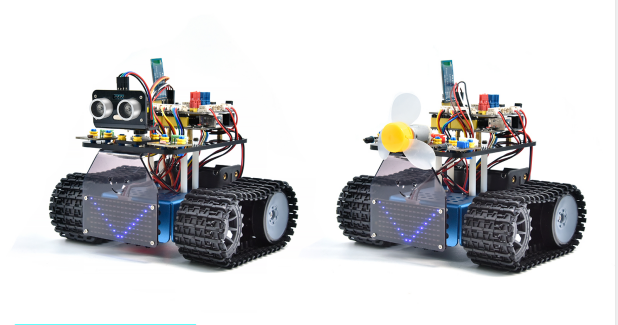

Questo robot carro armato educativo STEM V3.1 è stato recentemente aggiornato, aggiungendo una funzione di tracciamento della linea e di estinzione degli incendi. Rafforza notevolmente il rapporto tra bambini e genitori, e stimola l’immaginazione dei bambini attraverso la programmazione e la codifica.

Nel corso del processo di assemblaggio, è possibile vedere le sue molteplici funzioni come il seguimento della luce, il tracciamento della linea, il telecomando IR e BT, la regolazione della velocità e così via. Inoltre, sono presenti alcuni piccoli componenti che possono aiutare ad assemblare il robot car.

Sono inclusi sensori e moduli di base, come un sensore di fiamma, un sensore BT, un sensore di rilevamento ostacoli, un sensore di tracciamento della linea e un sensore a ultrasuoni.

I due tutorial per il codice in linguaggio C di Arduino IDE e la programmazione grafica KidsBlock sono adatti anche agli appassionati di diverse età.

È davvero la scelta migliore per te.

1.2 Caratteristiche

  1. Funzioni multiple: Confinamento, tracciamento della linea, estinzione degli incendi, seguimento della luce, telecomando IR e BT, controllo della velocità e così via.

  2. Facile da costruire: assemblare il robot con alcuni componenti.

  3. Alta resistenza: staffe in lega di alluminio, motori in metallo, ruote di alta qualità.

  4. Alta estensibilità: collegare molti sensori e moduli tramite lo shield per motori e componenti LEGO.

  5. Controlli multipli: telecomando IR, controllo tramite App (sistema iOS e Android).

  6. Programmazione di base: codice in linguaggio C di Arduino IDE e programmazione grafica KidsBlock.

1.3 Parametri

  • Tensione di funzionamento: 5V

  • Tensione di ingresso: 6-9V

  • Corrente di uscita massima: 1.5A

  • Potenza dissipata massima: 32W

  • Velocità del motore: 5V 200 rpm / min

  • Modalità di pilotaggio del motore: doppio ponte H (HR8833)

  • Angolo di rilevamento ultrasonico: <15°

  • Distanza di rilevamento ultrasonico: 2cm-300cm

  • Distanza di controllo remoto a infrarossi: 10 metri (misurata)

  • Distanza di controllo remoto BT: 30 metri (misurata)

1.4 Lista dei componenti

N.

Nome

Q.tà

Immagine

1

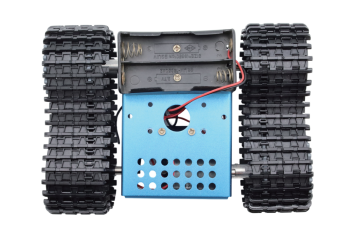

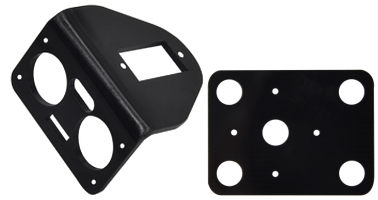

Assieme base

1

image-20260610134727912

2

Scheda di sviluppo

1

3

Scheda di espansione per driver motore

1

4

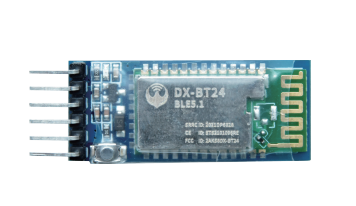

Modulo BLE BT

1

image-20260610134843265

5

Sensore ultrasonico HC-SR04

1

6

Pannello LED Keyestudio 8*16

1

7

Modulo LED giallo

1

2

8

Sensore di fiamma

2

1

9

Modulo motore 130

1

5

10

Fotoresistenza

2

4

11

Pannello acrilico per LED 8*16

1

4

12

Pannello acrilico superiore

1

13

Pannello acrilico

1


14

Telecomando

1

11

15

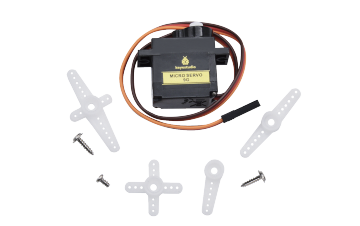

Servo

1

image-20260610134952103

16

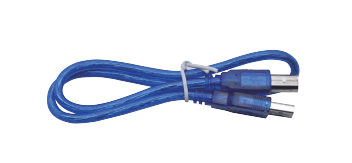

Cavo USB

1

image-20260610135025809

17

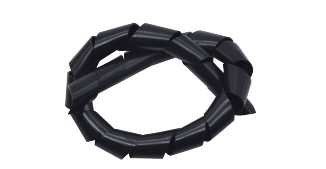

Tubo avvolgicavo

1

image-20260610135055396

18

Cacciavite 3.0*40MM

1

19

Fascette 3*100MM

5

20

Chiave a L M2.5

1

image-20260610135131871

21

Chiave a L M3

1

image-20260610135152012

22

Chiave a L M1.5

1

image-20260610135209244

23

Cartone

1

24

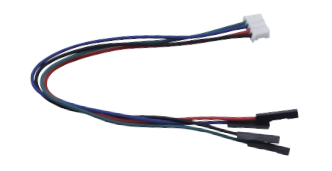

Cavo Dupont 4P M-F PH2.0mm a 2.54

1

image-20260610135244231

25

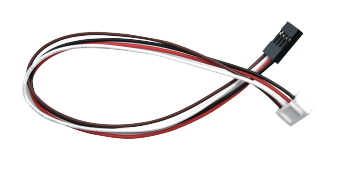

Cavo Dupont 4P HX-2.54

1

image-20260610135308461

26

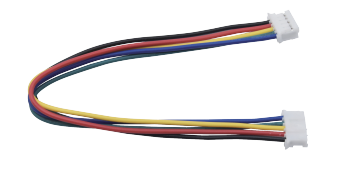

Cavo Dupont 5P JST-PH2.0MM

1

image-20260610135335802

27

Cavo Dupont 3P-3P XH2.54 a 2.54

1

9

28

Cavo Dupont 3P-3P XH2.54 a PH2.0

2

10-1

29

Cavo Dupont 4P-3P XH2.54 a PH2.0

2

11

30

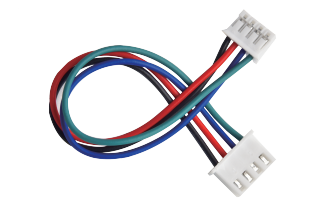

Cavo Dupont 4P XH2.54 a PH2.0

1

image-20260610135549039

31

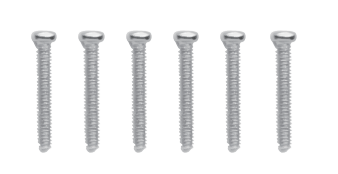

Viti a testa tonda M1.4*8MM

6

image-20260610135833573

32

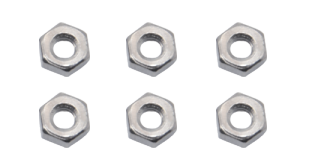

Dadi M1.4

6

image-20260610135858395

33

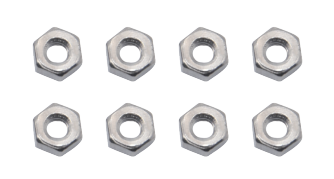

Dadi M2

8

image-20260610135917083

34

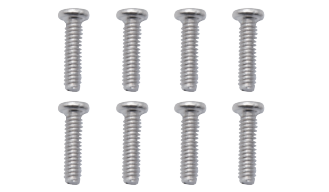

Viti a testa tonda M2*8MM

8

image-20260610135938981

35

Viti a testa tonda M1.2*5MM

6

image-20260610140002084

36

Viti a testa tonda M3*6MM

18

image-20260610140022308

37

Viti a testa piatta M3*10MM

3

image-20260610140045542

38

Dadi M3

3

image-20260610140117820

39

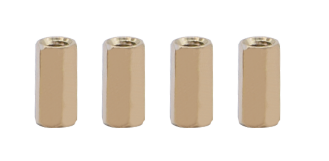

Distanziale passante M3*10MM

4

image-20260610140133733

40

Distanziale passante M3*45MM

4

image-20260610140222831

41

Perno assiale tecnico con nervature di attrito

11

image-20260610140300817

42

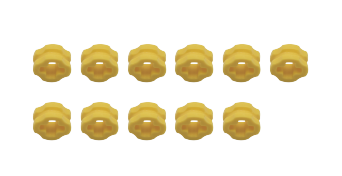

Boccola tecnica 4265c

11

image-20260610140321012

43

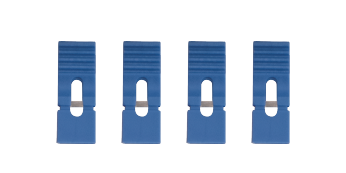

Ponticello blu

4

image-20260610140340732

44

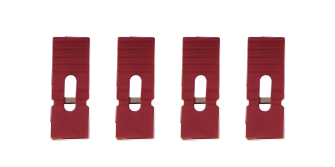

Ponticello rosso

4

image-20260610140359700

45

Chiave a forchetta singola

1

image-20260610140437496

46

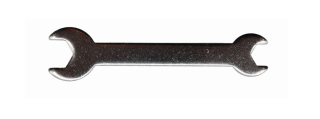

Chiave a forchetta doppia

1

image-20260610140514692

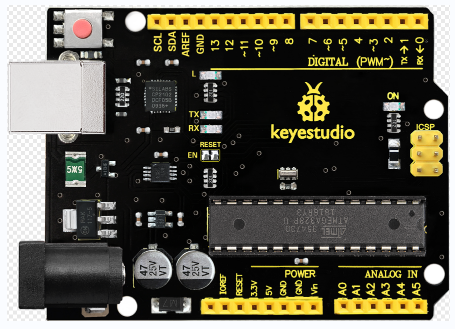

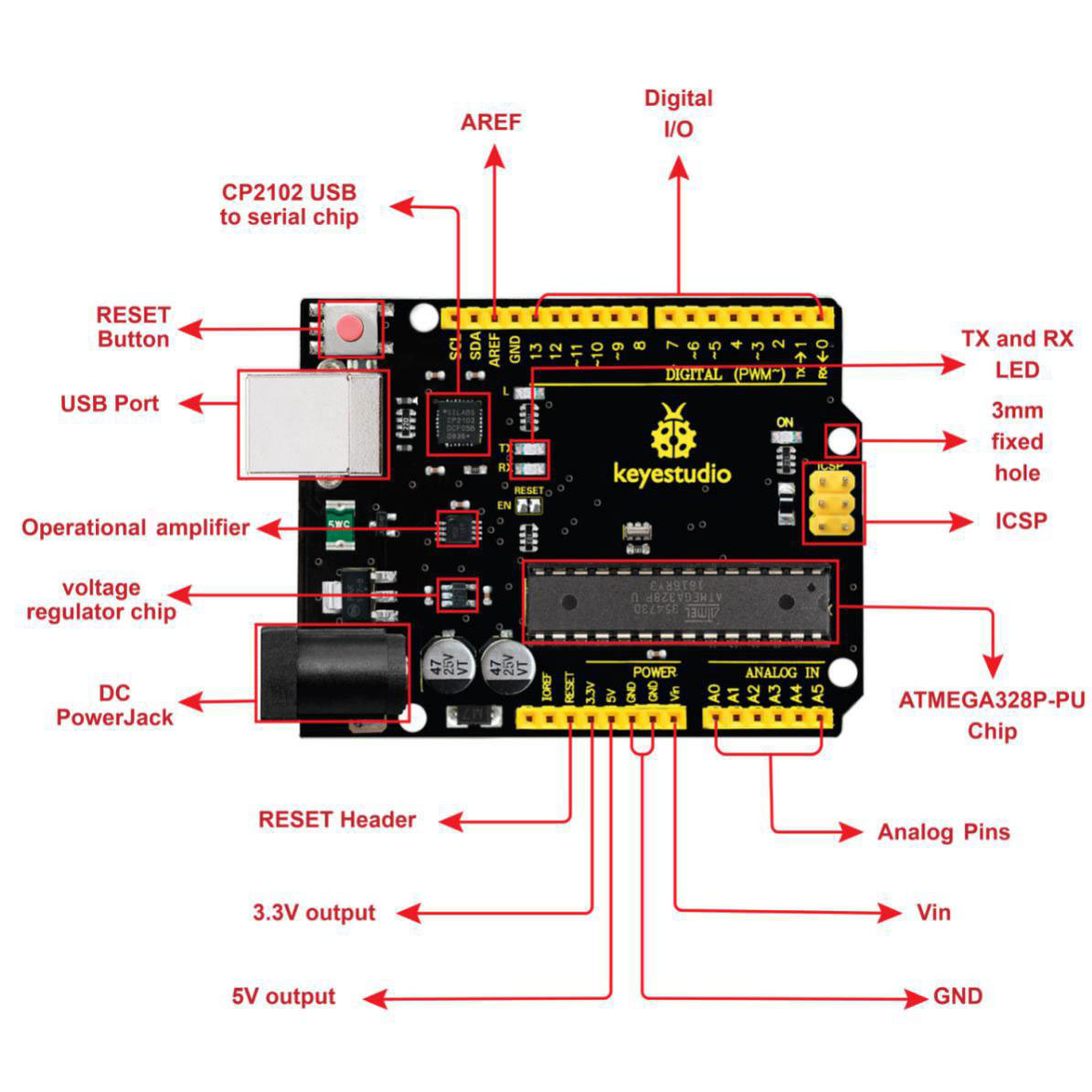

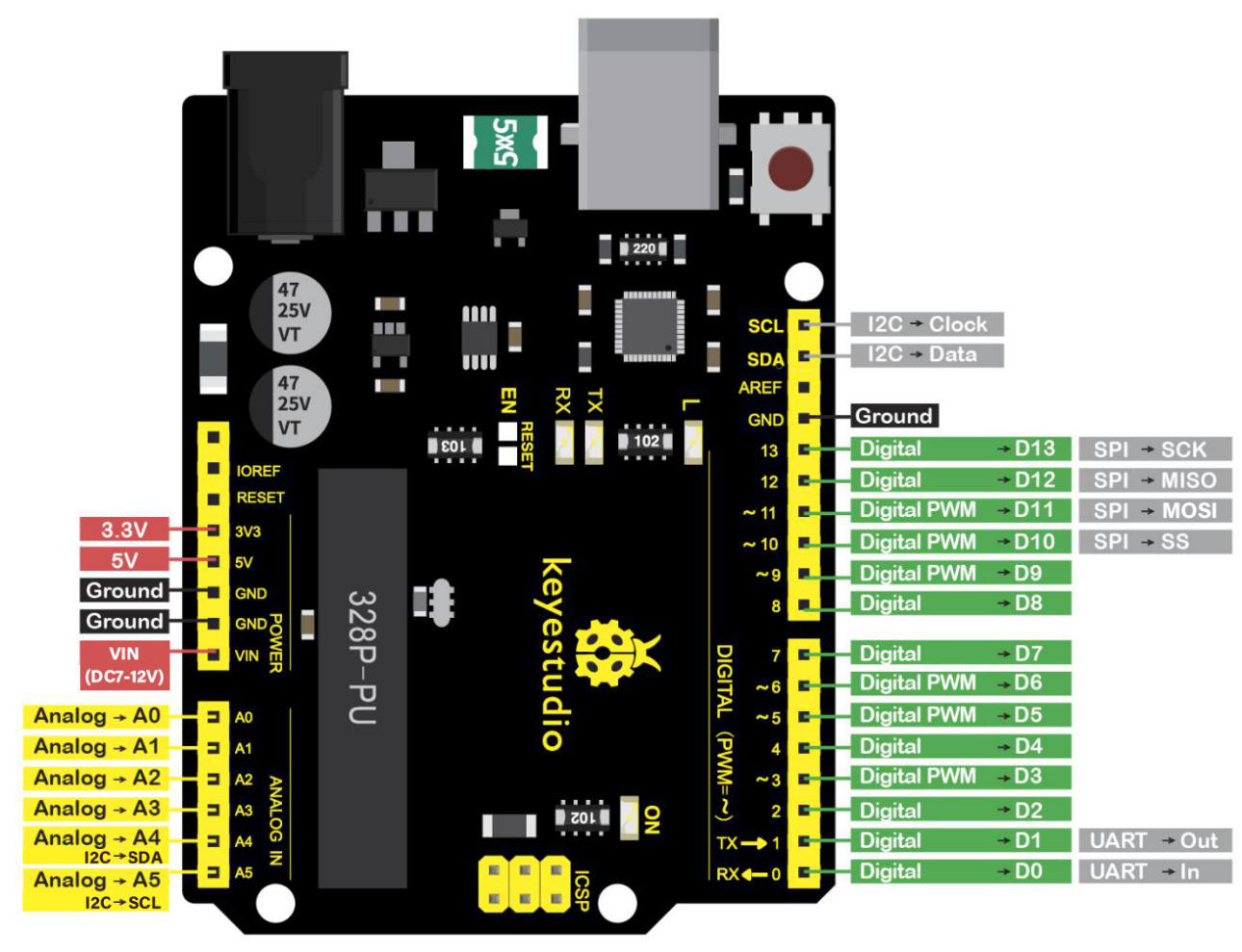

1.5 Scheda di sviluppo Keyestudio V4.0

È necessario sapere che la scheda di sviluppo Keyestudio V4.0 è il cuore di questo robot car intelligente.

La scheda di sviluppo Keyestudio V4.0 è basata sul microcontrollore ATmega328P e utilizza un chip CP2102 come convertitore UART-USB.

Dispone di 14 pin digitali di input/output (di cui 6 possono essere utilizzati come uscite PWM), 6 ingressi analogici, un cristallo al quarzo da 16 MHz, una connessione USB, un jack di alimentazione, 2 header ICSP e un pulsante di reset.

Può essere alimentata tramite cavo USB, il jack di alimentazione DC esterno (DC 7-12V) oppure tramite i pin femmina Vin/GND (DC 7-12V).

Microcontrollore

ATmega328P-PU

Tensione operativa

5V

Tensione di ingresso (consigliata)

DC7-12V

Pin digitali I/O

14 (D0-D13) (di cui 6 forniscono uscita PWM)

Pin digitali I/O PWM

6 (D3, D5, D6, D9, D10, D11)

Pin di ingresso analogico

6 (A0-A5)

Corrente DC per pin I/O

20 mA

Corrente DC per pin 3.3V

50 mA

Memoria Flash

32 KB (ATmega328P-PU) di cui 0.5 KB utilizzati dal bootloader

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Velocità di clock

16 MHz

LED_BUILTIN

D13
