2. Installazione del Prodotto

Attenzione: Impostare l’angolo iniziale del servo e rimuovere le pellicole protettive dalle schede prima di installare questo robot.

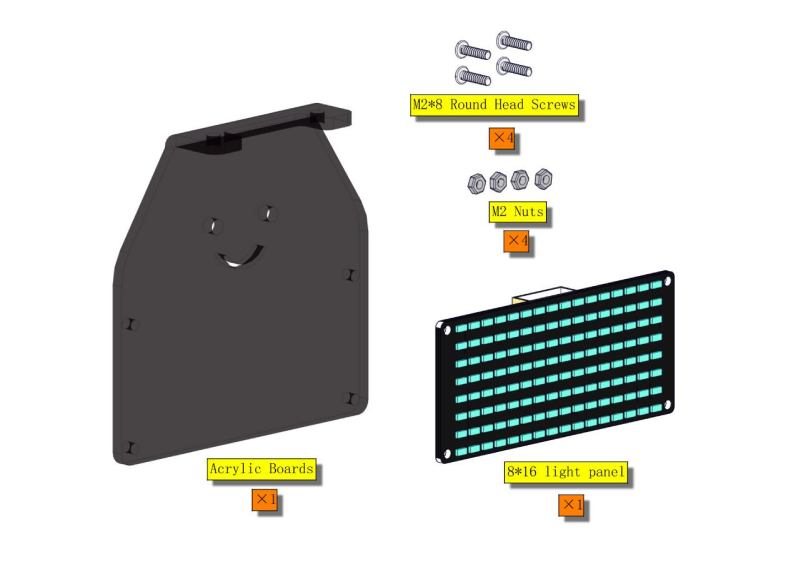

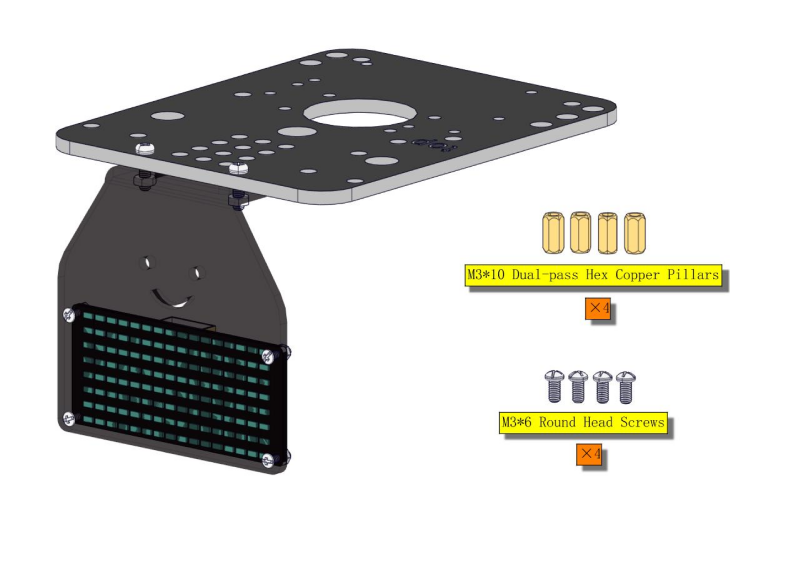

Step1

Prima effettuare i collegamenti elettrici.

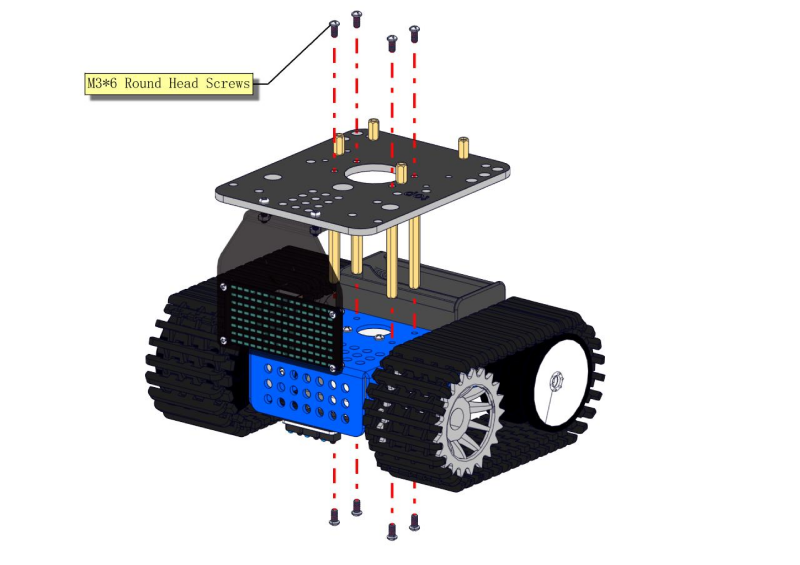

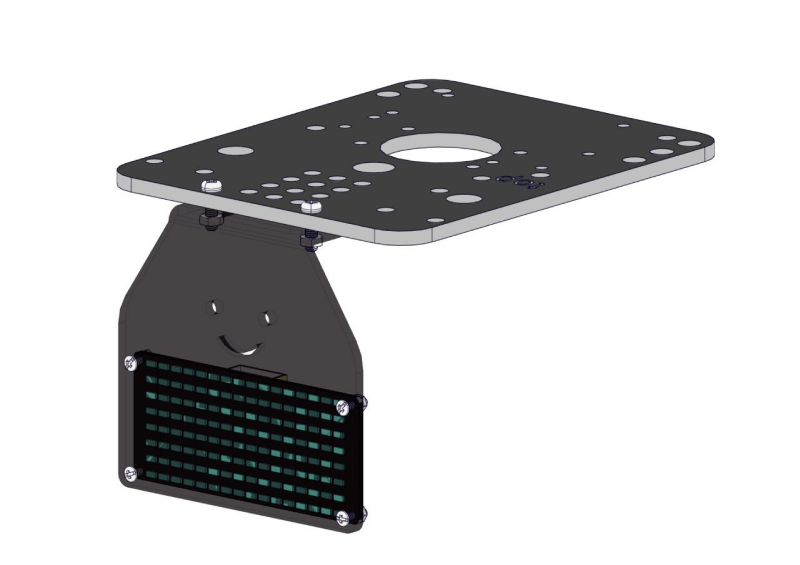

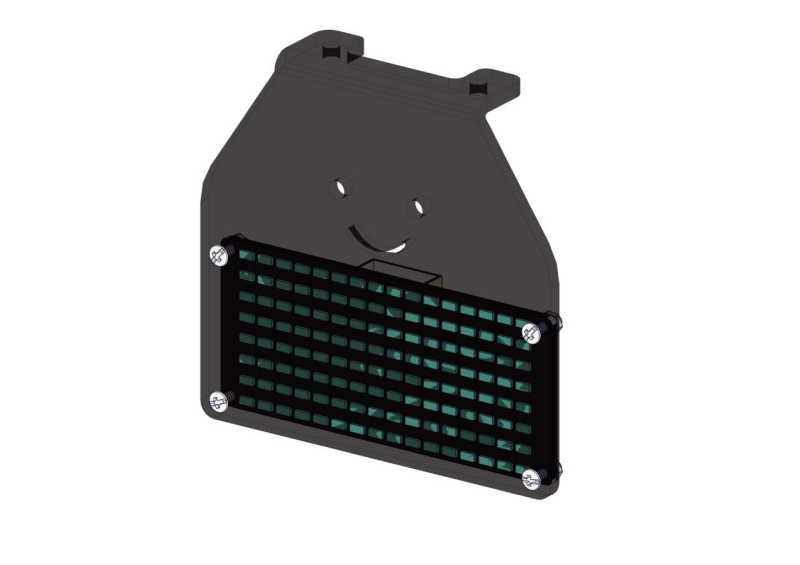

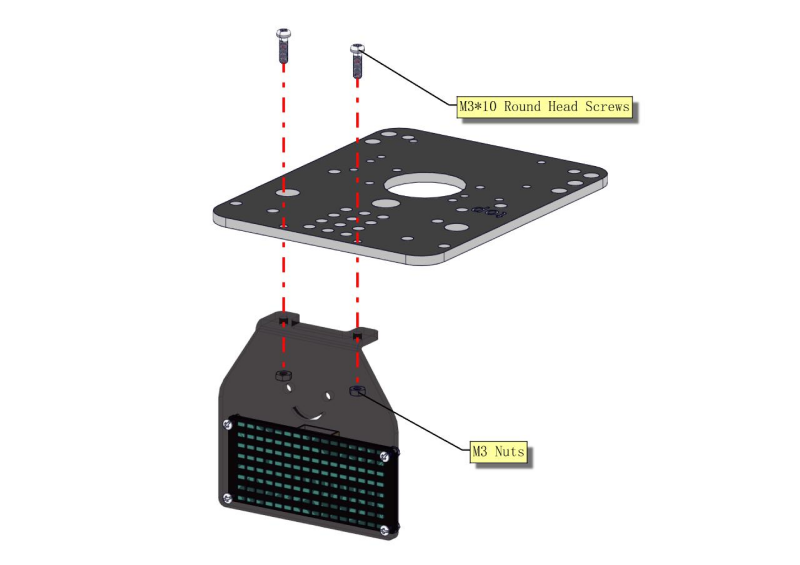

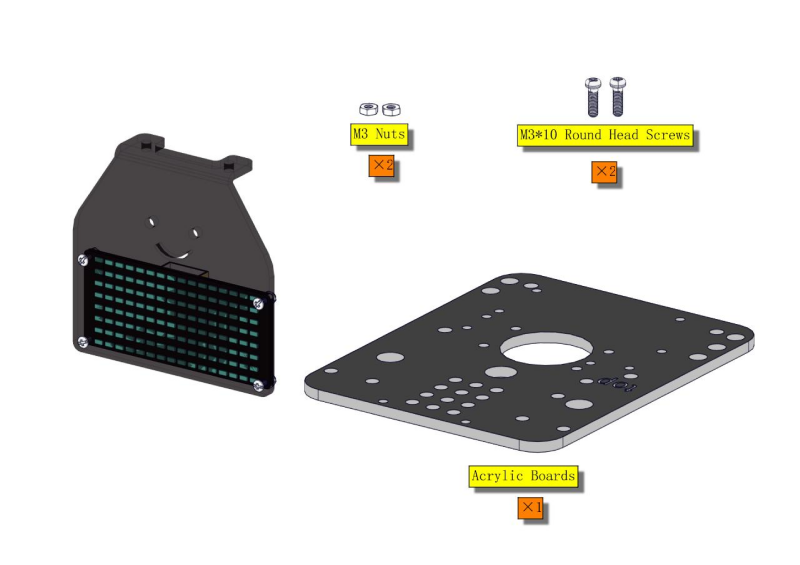

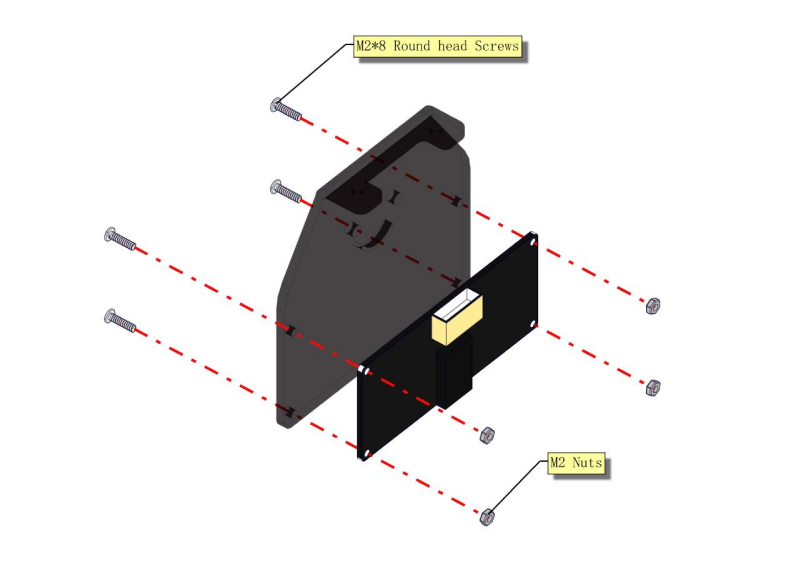

**Step2 **

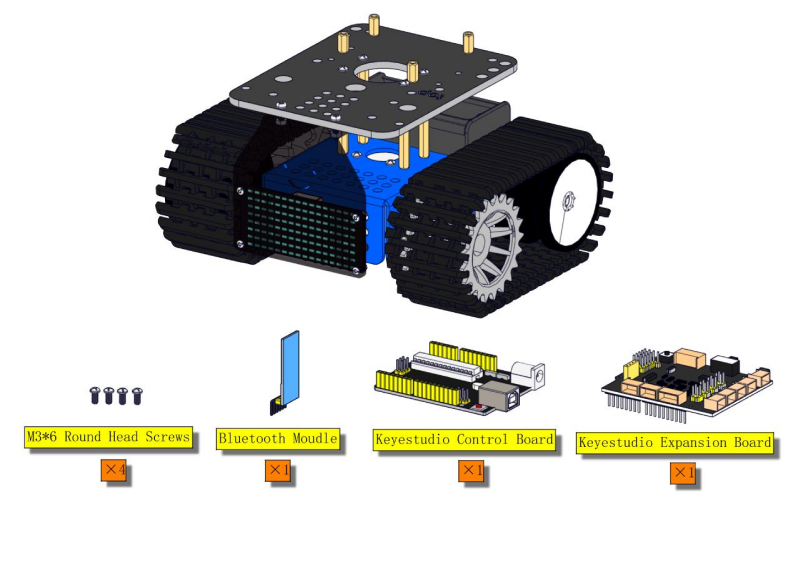

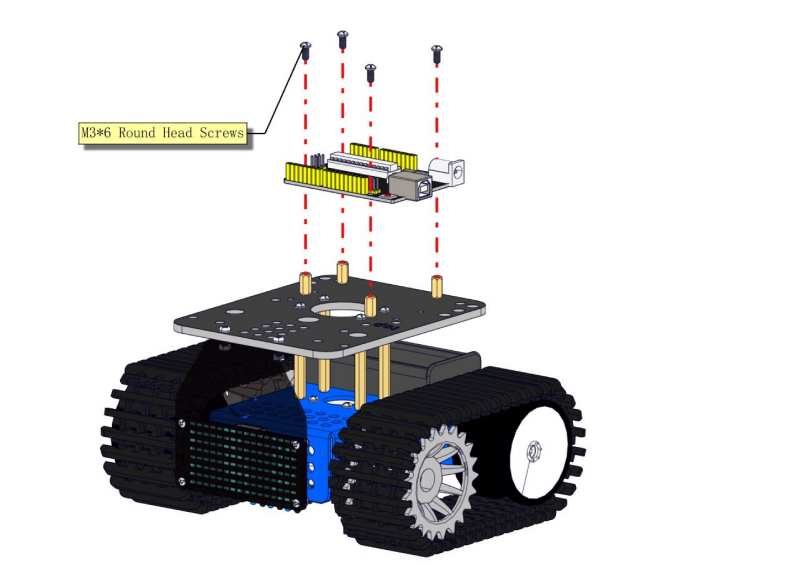

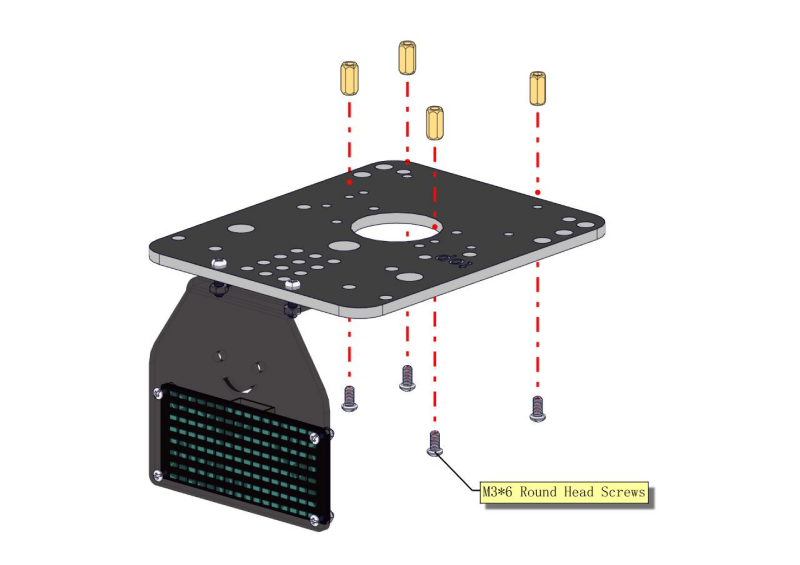

Step 3

Step 4

Step 5

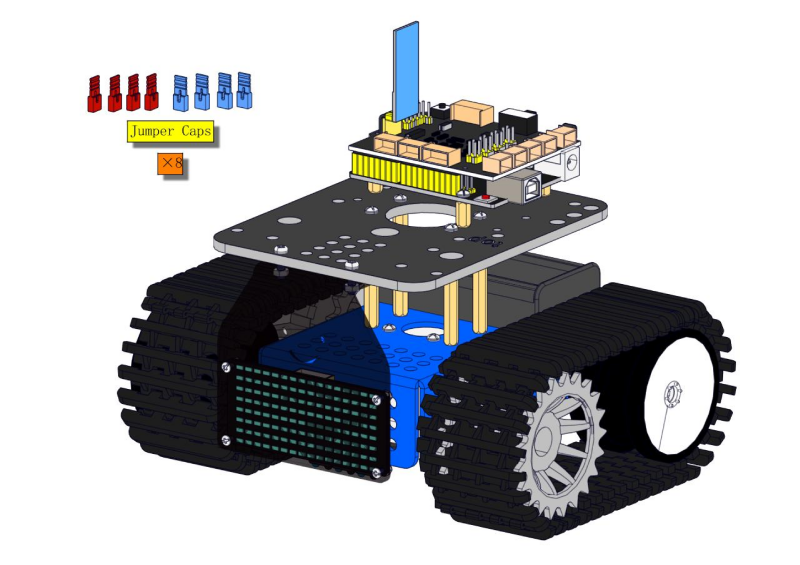

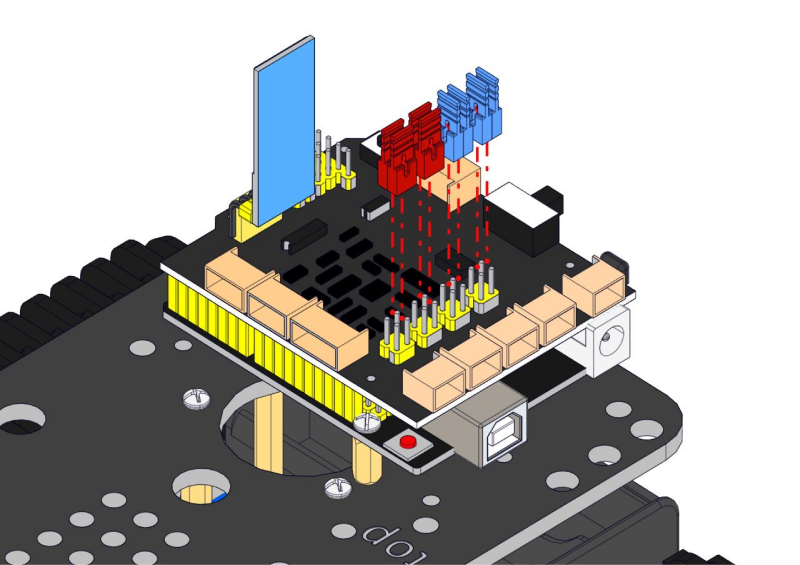

Prestare attenzione alla direzione dei ponticelli.

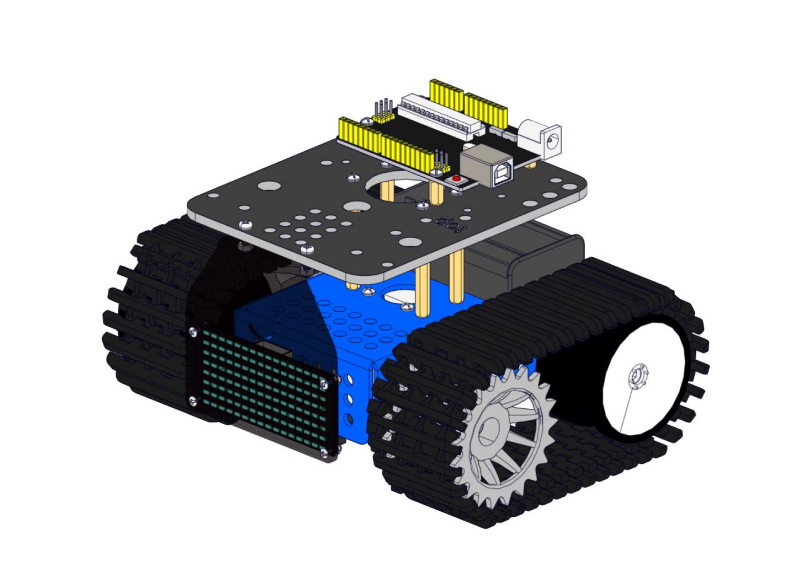

Step 6

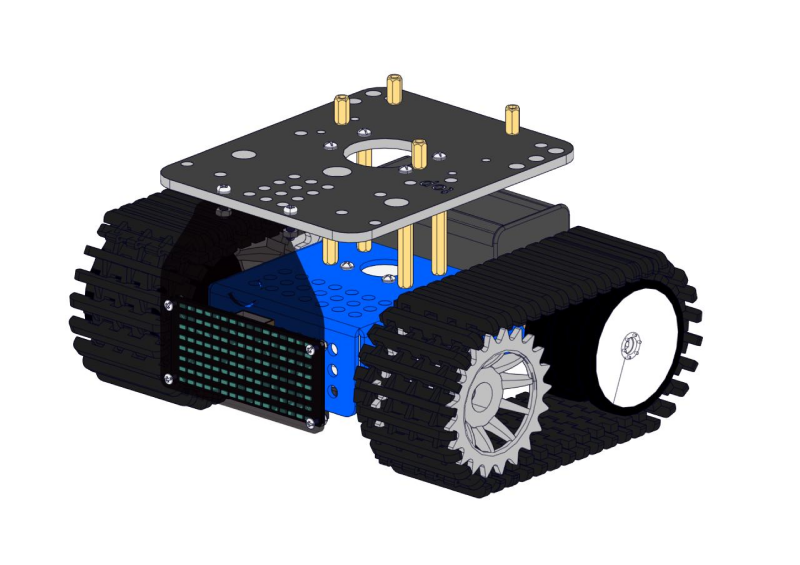

Step 7

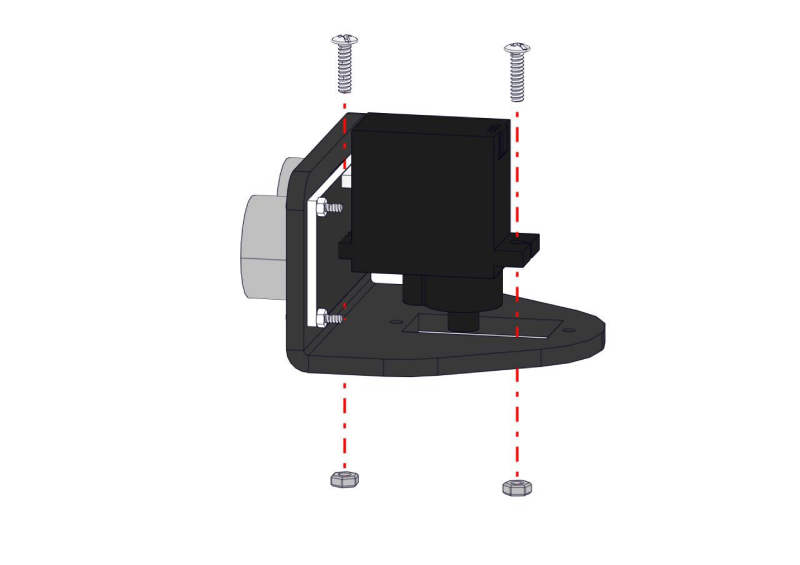

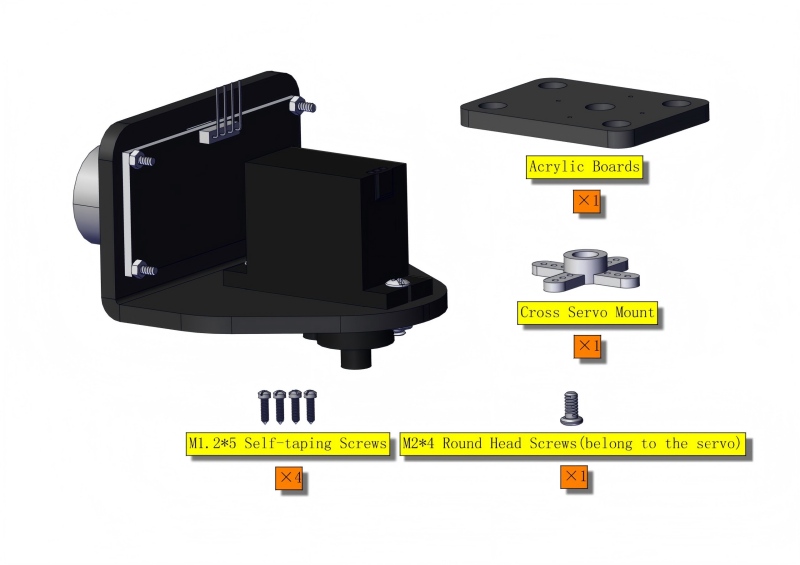

Step 8

（È necessario regolare l’angolo del servo）

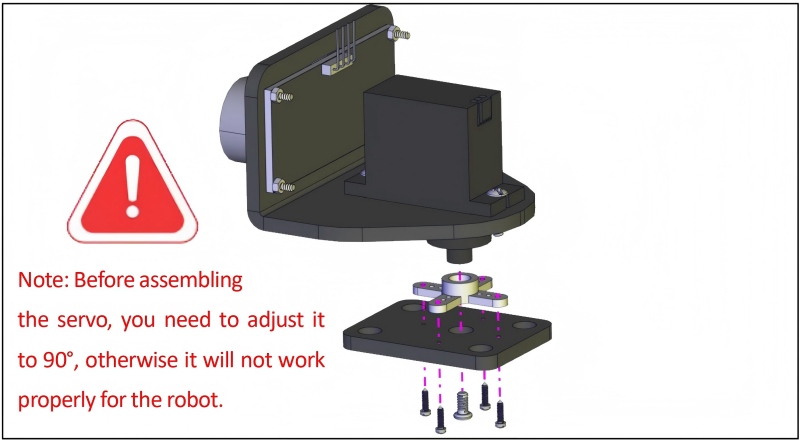

Impostare l’angolo del servo a 90°

Per regolare il codice del servo, selezionarlo in base al corso.

1.Arduino: Scarica il file del codice: Arduino

2.**Kidsblock: **Scarica il file del codice: Kidsblock

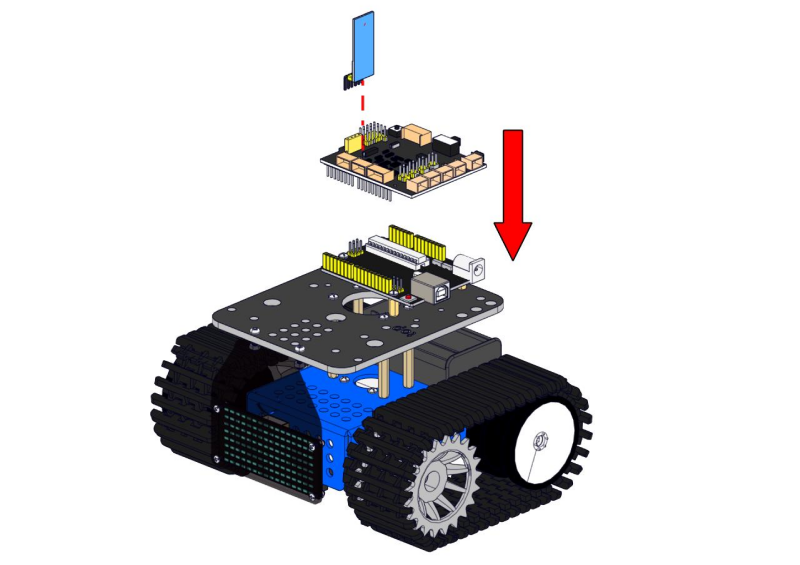

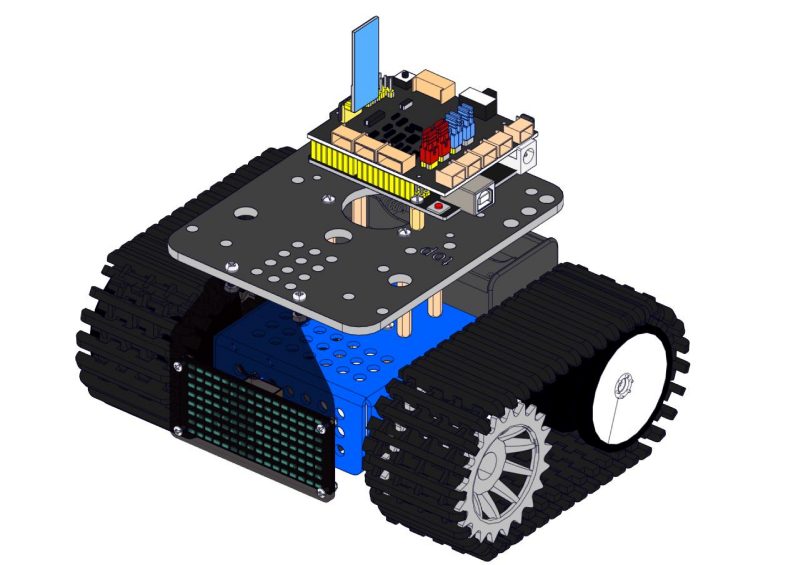

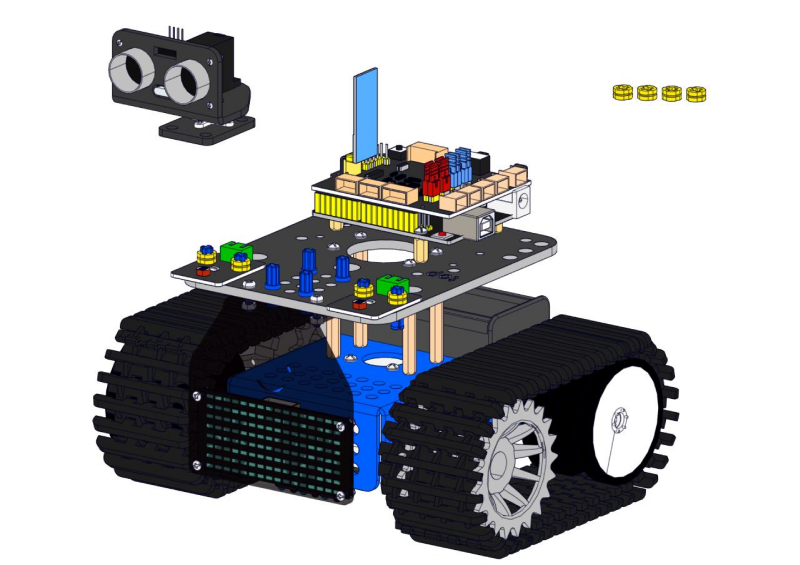

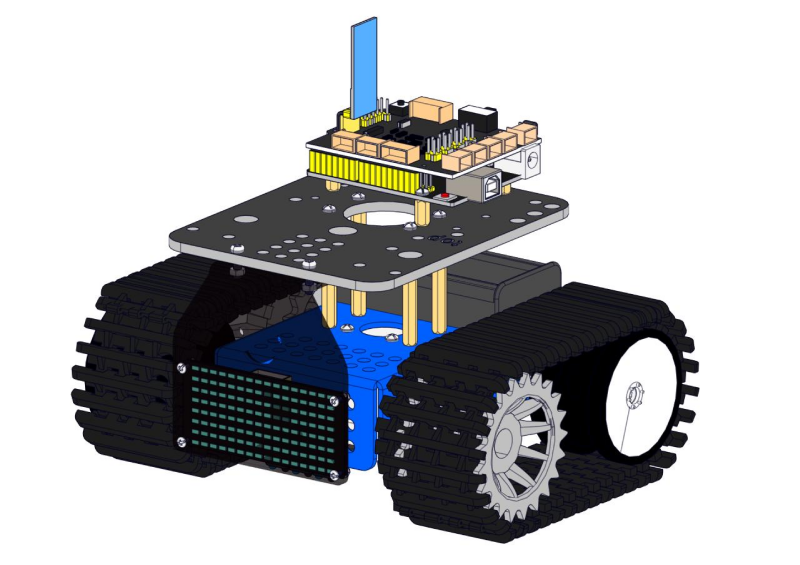

Dopo aver inizializzato l’angolo del servo, installare il modulo Bluetooth.

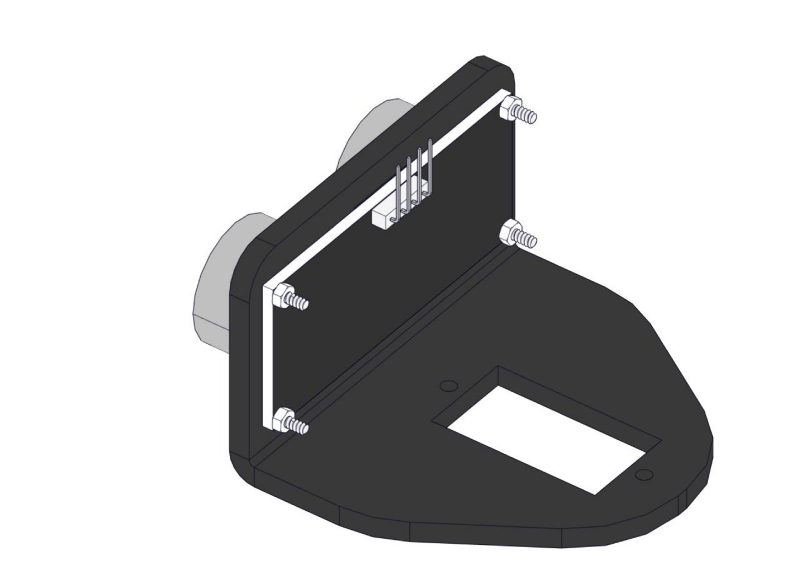

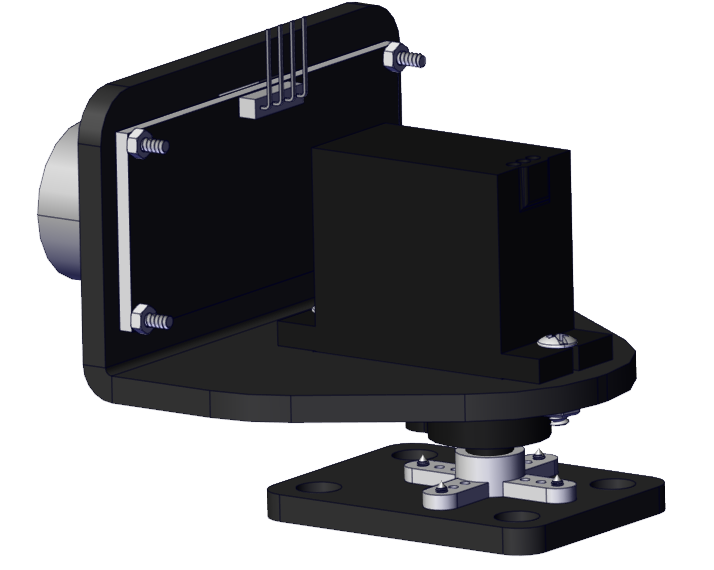

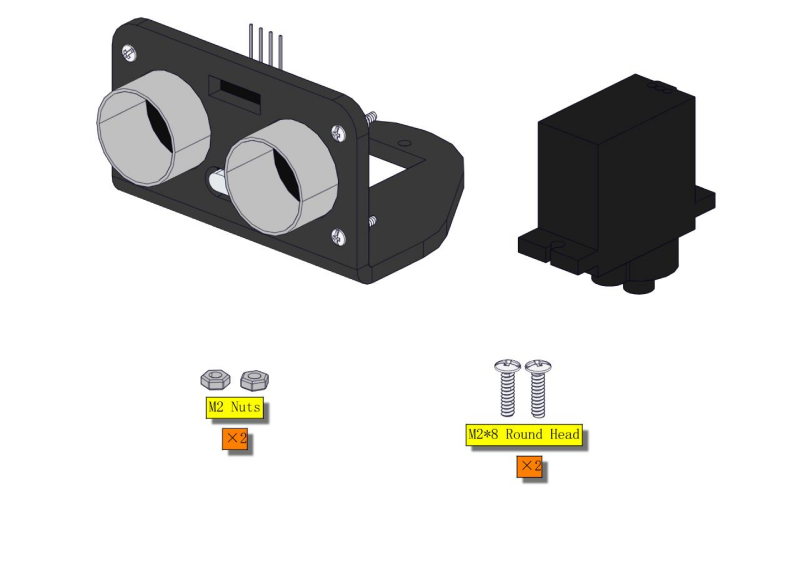

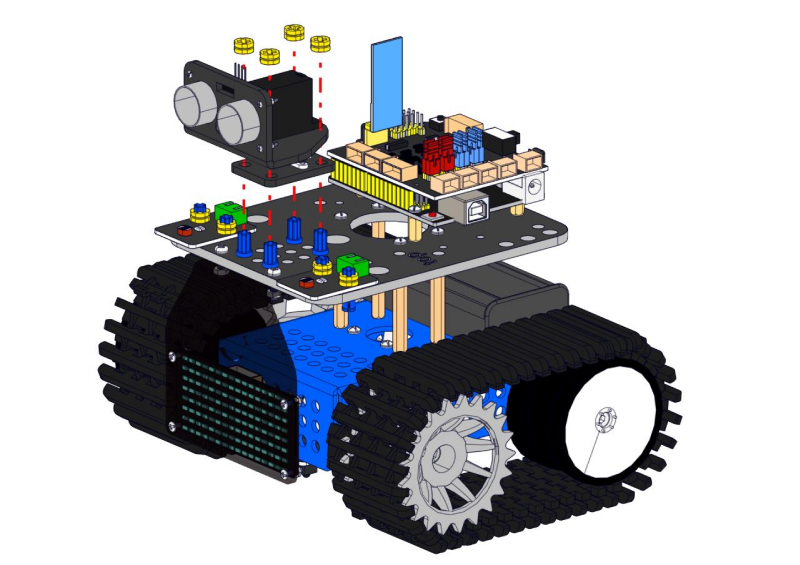

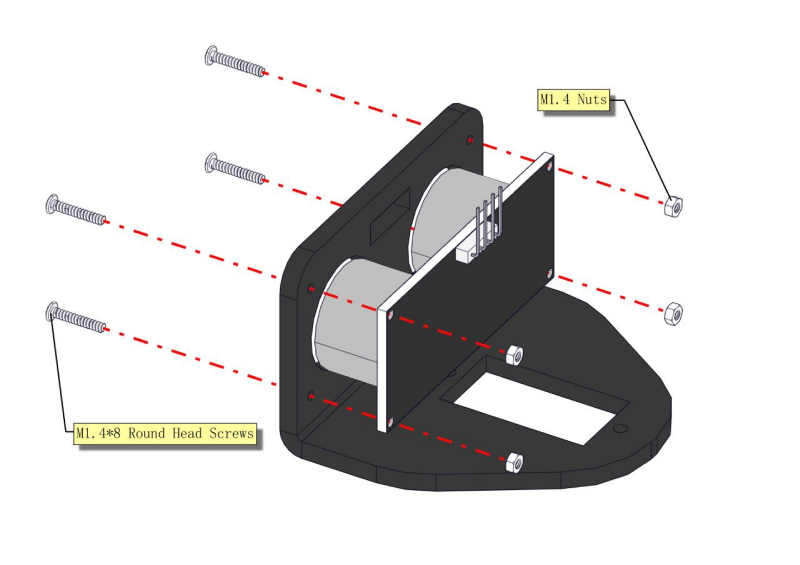

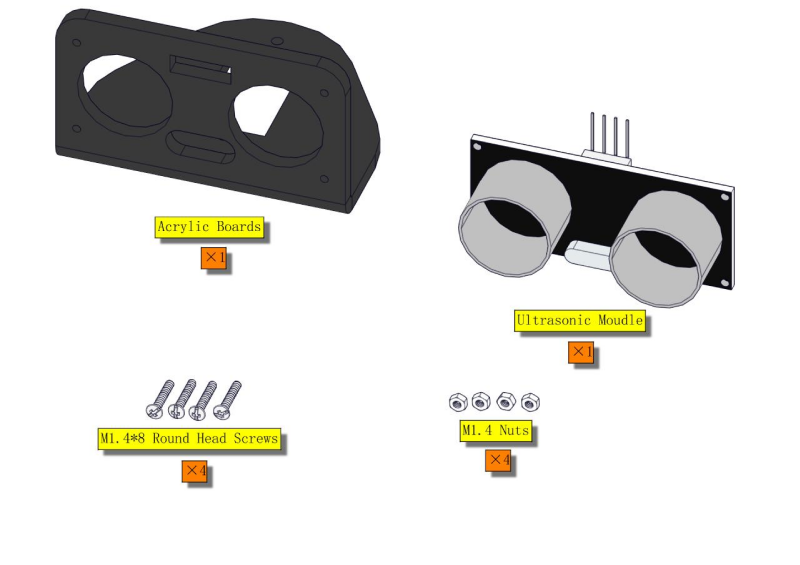

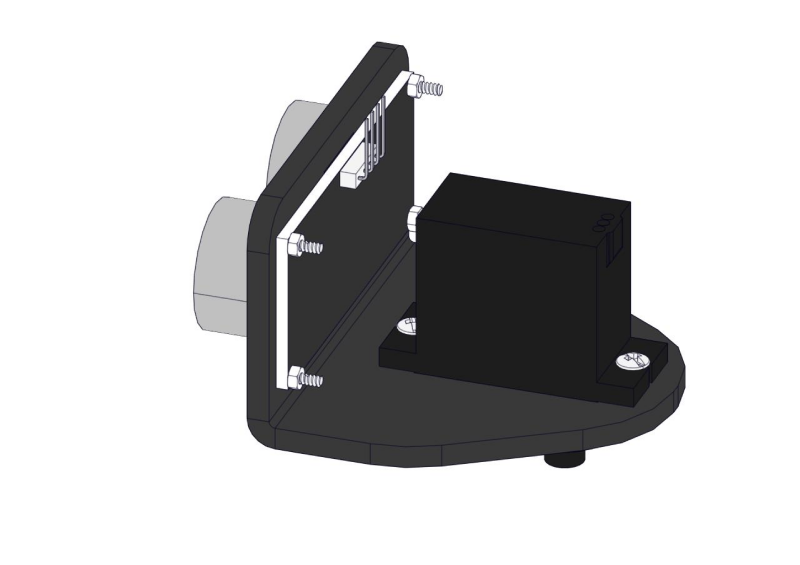

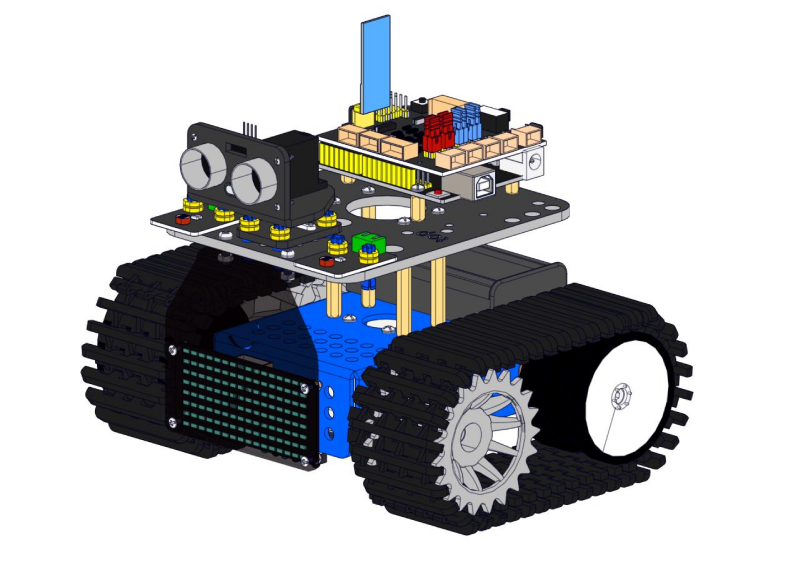

Mantenere il sensore ultrasonico parallelo alla scheda.

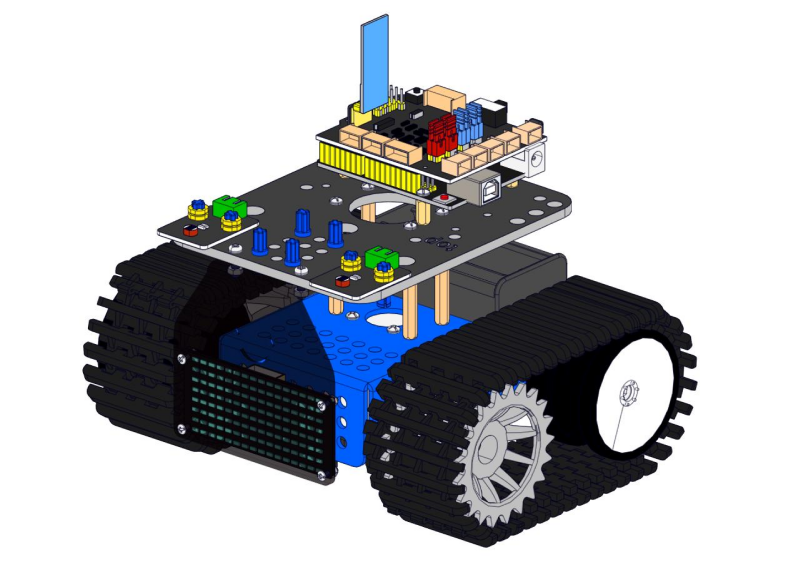

Step 9

Step 10

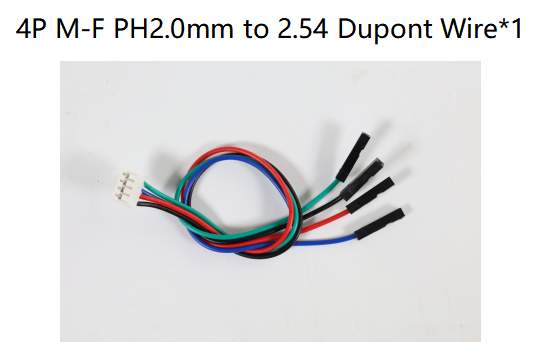

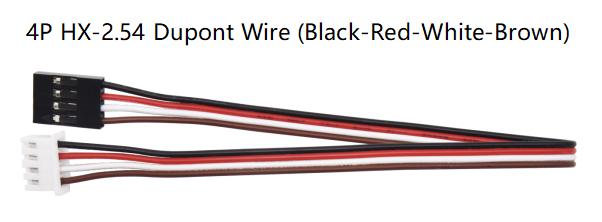

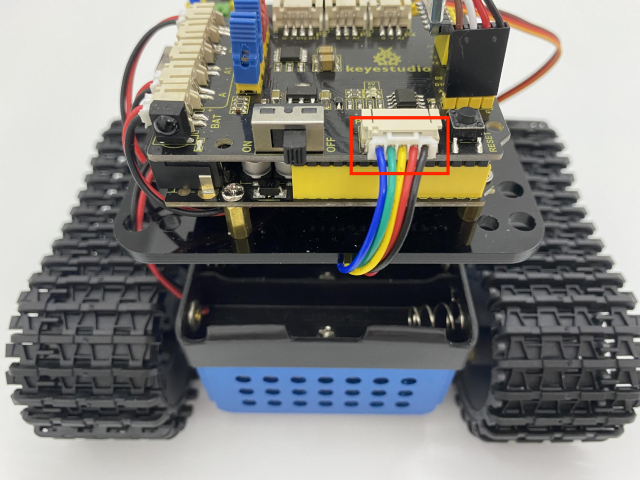

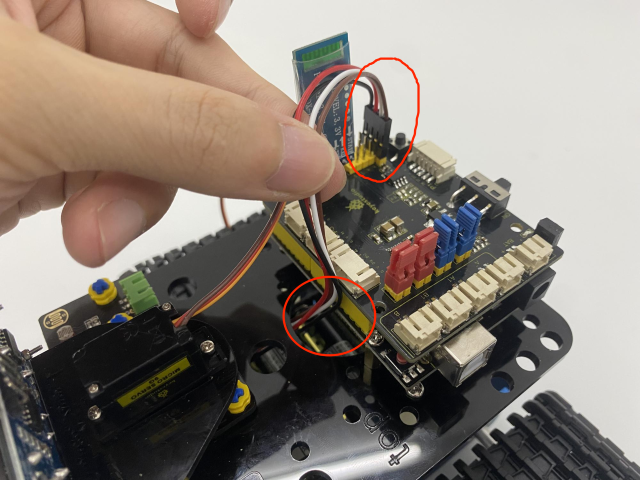

Collegamento dei cavi

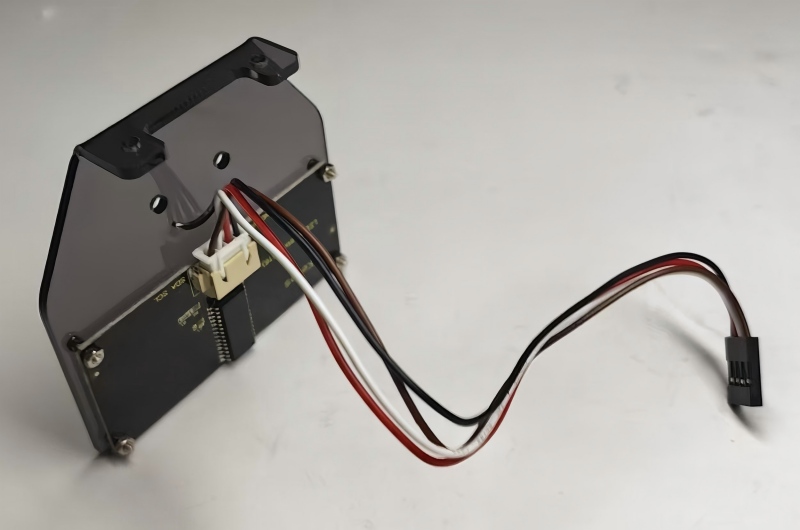

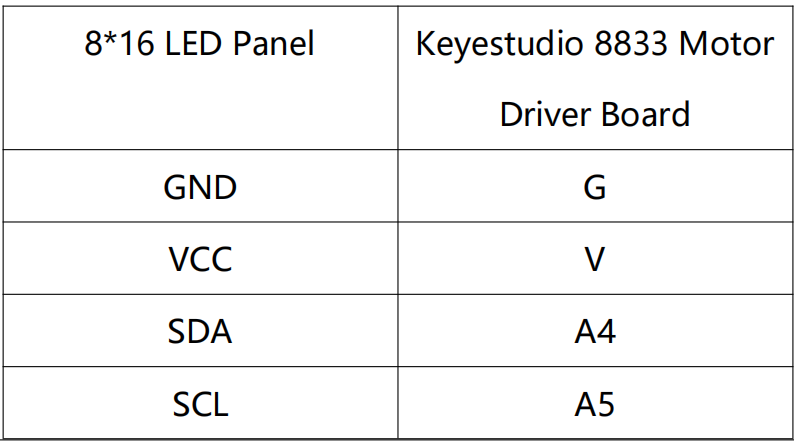

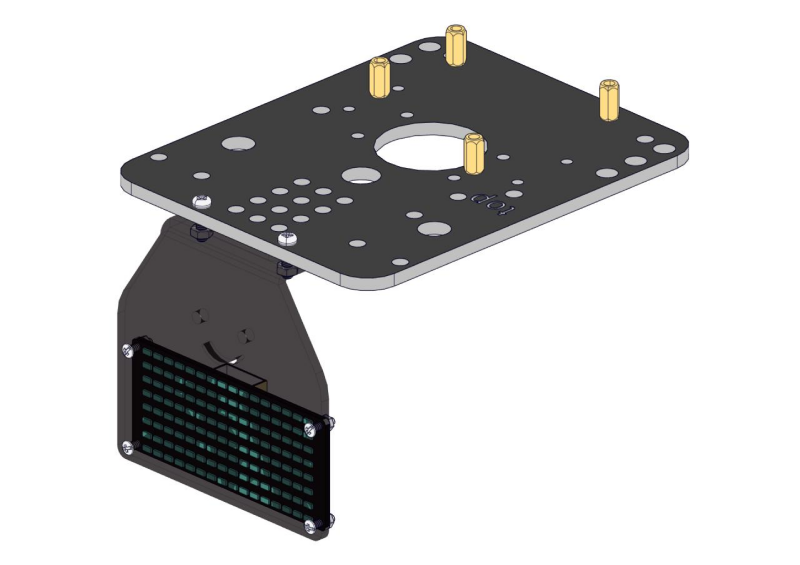

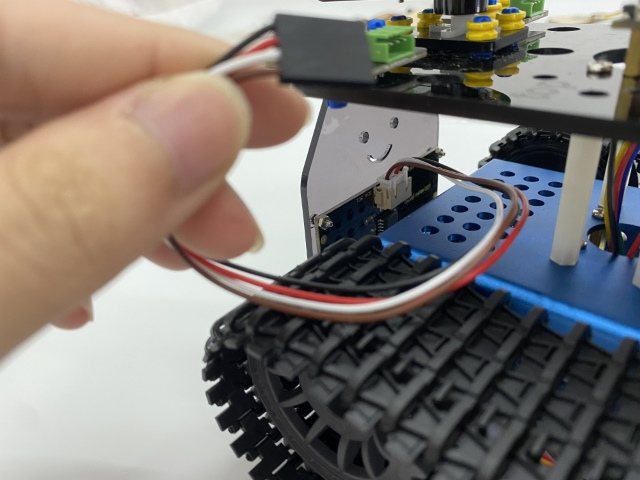

Per il pannello LED 8*16, collegare i cavi ad A4 e A5.

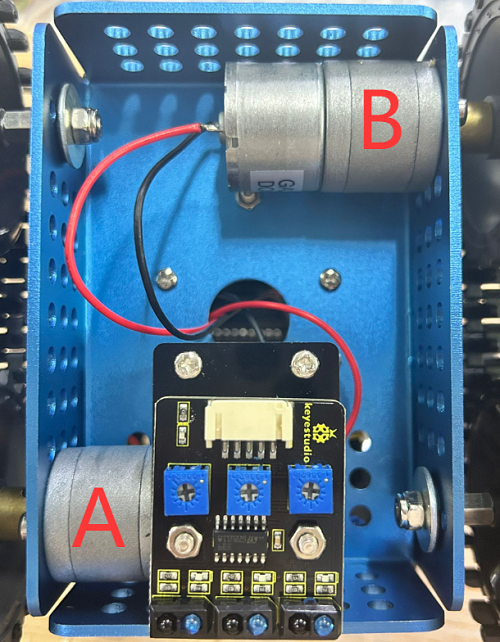

Collegare il motore A alla porta A e il motore B alla porta B.

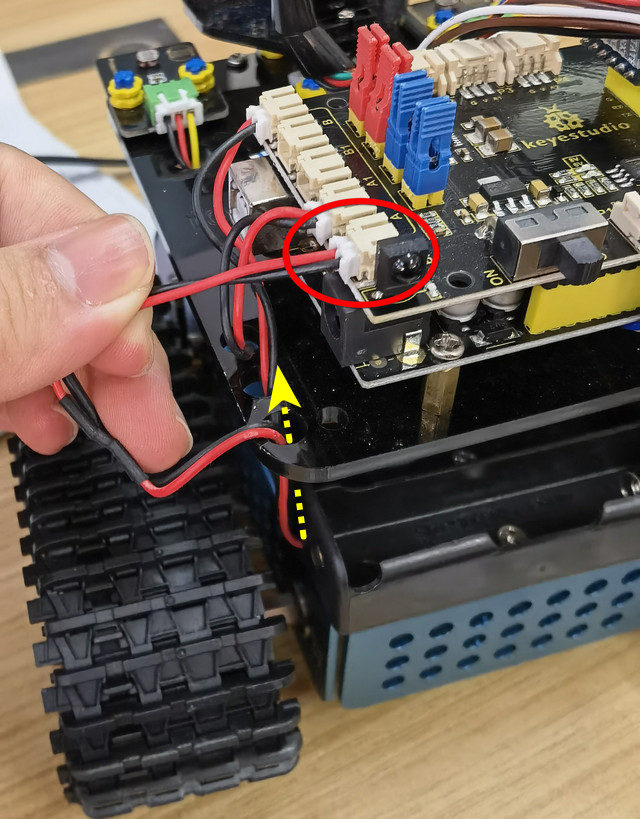

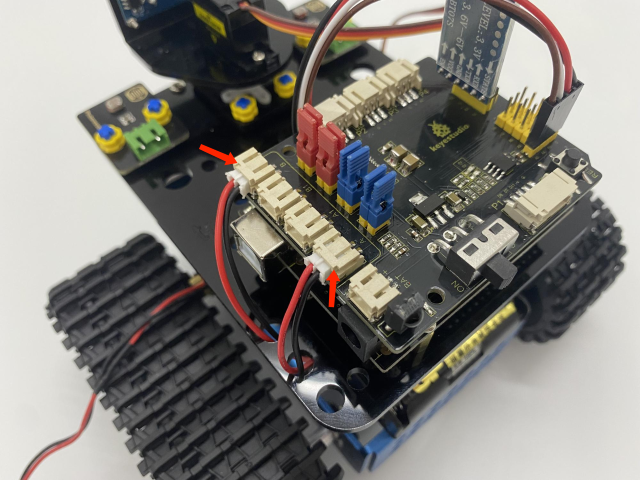

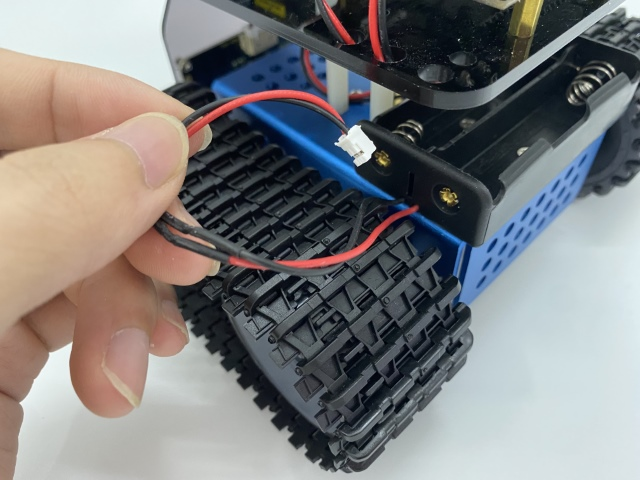

Collegare il cavo di alimentazione.

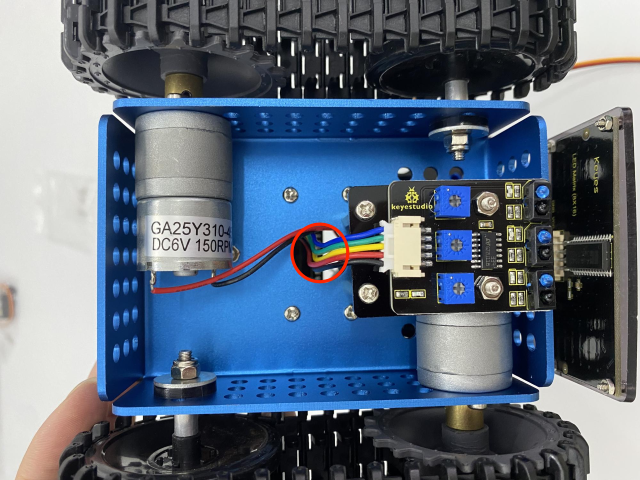

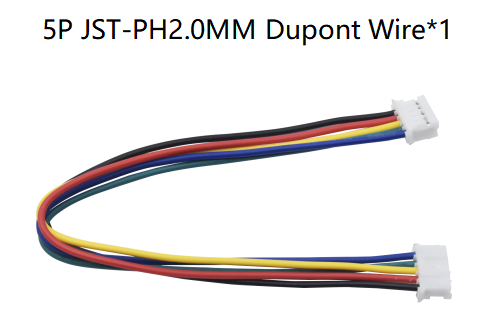

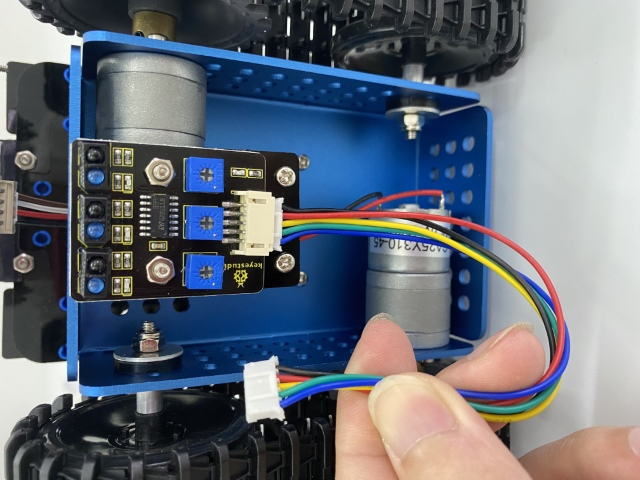

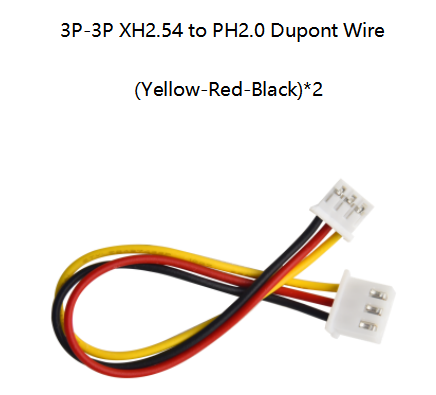

Sensore di rilevamento linea (vedere l’immagine)

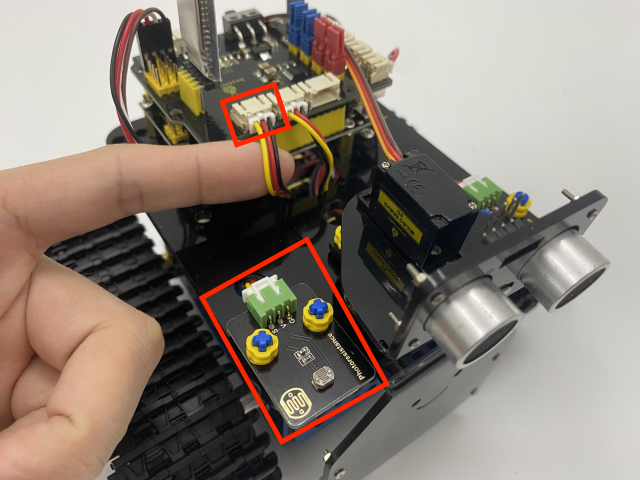

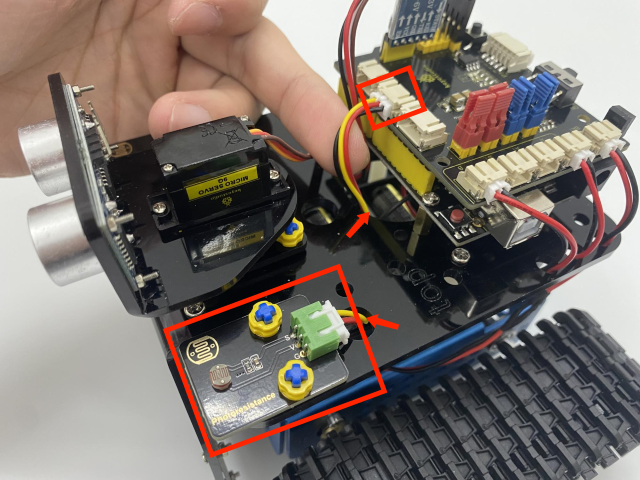

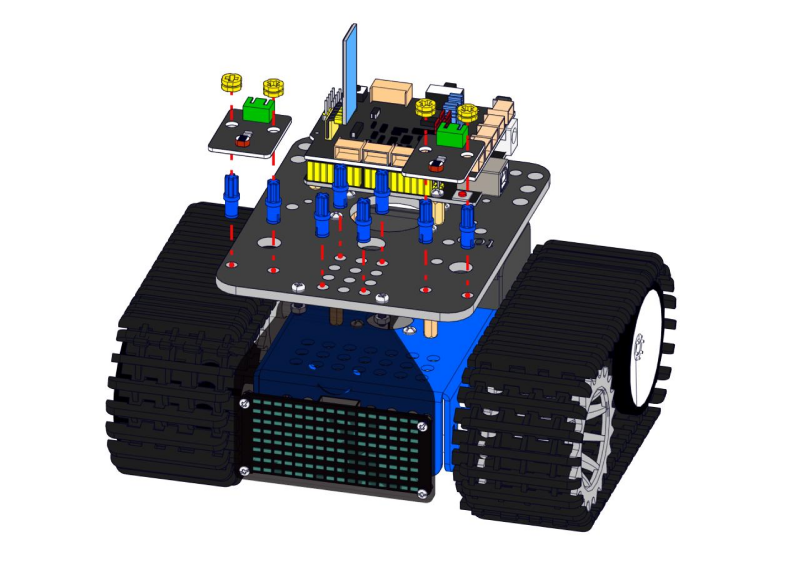

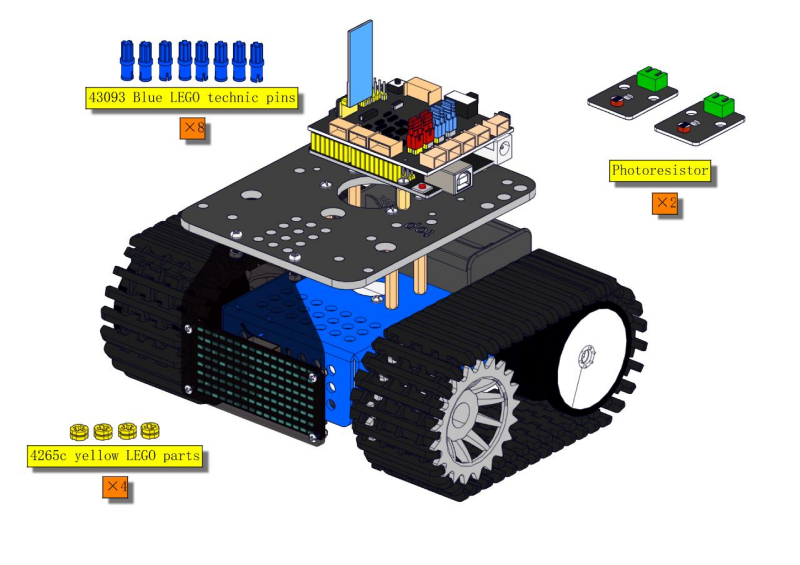

Collegare i fotoresistori

Fotoresistore	Keyestudio 8833 Board
G	G
V	V
s	A1

Fotoresistore	Keyestudio 8833 Board
G	G
V	V
S	V2

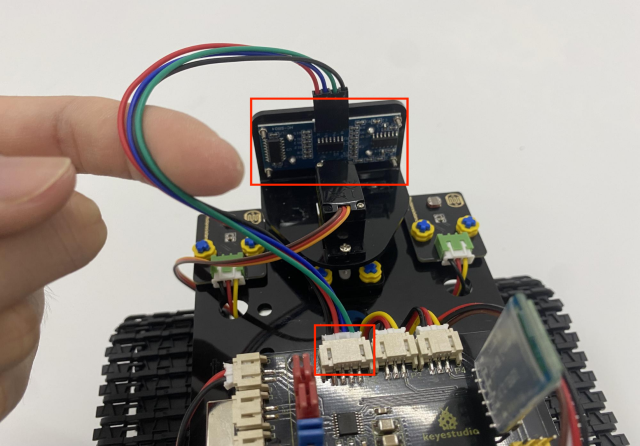

Collegare il sensore ultrasonico.

Sensore Ultrasonico	Keyestudio 8833 Board
Vcc	V
Trig	D12
Echo	D13
Gnd	G

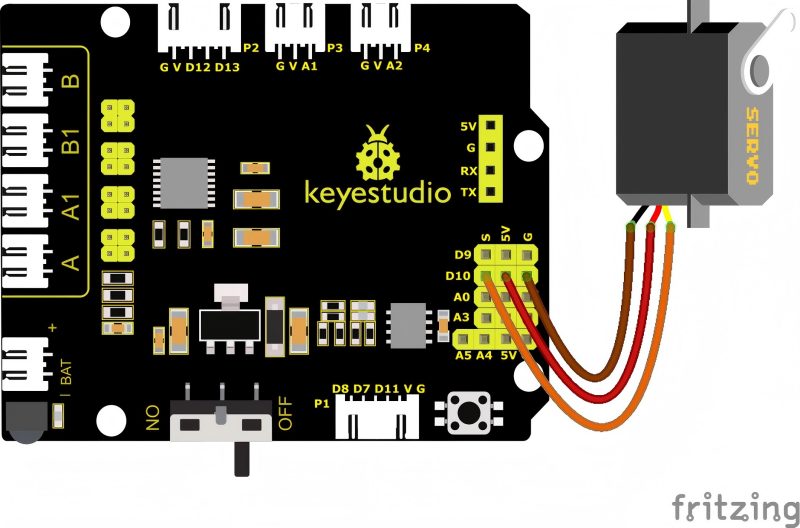

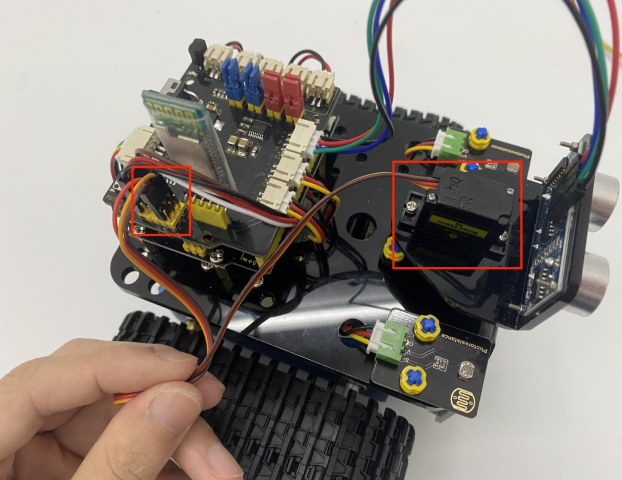

Collegare il servo (D10)

Servo	Keyestudio 8833 Board
Brown	G
Red	V(5V)
Orange	D10

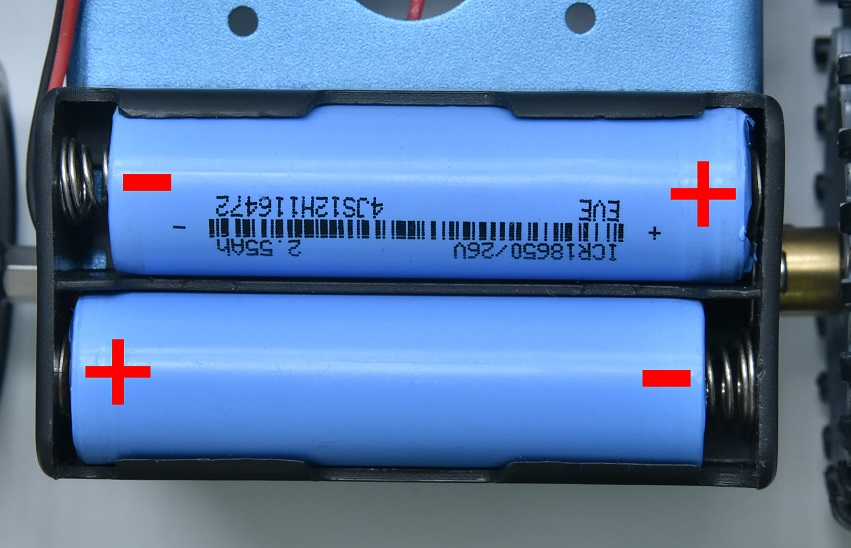

Si utilizza una batteria al litio 18650 con polo positivo a punta, per la quale la potenza e la capacità non sono vincolanti.
