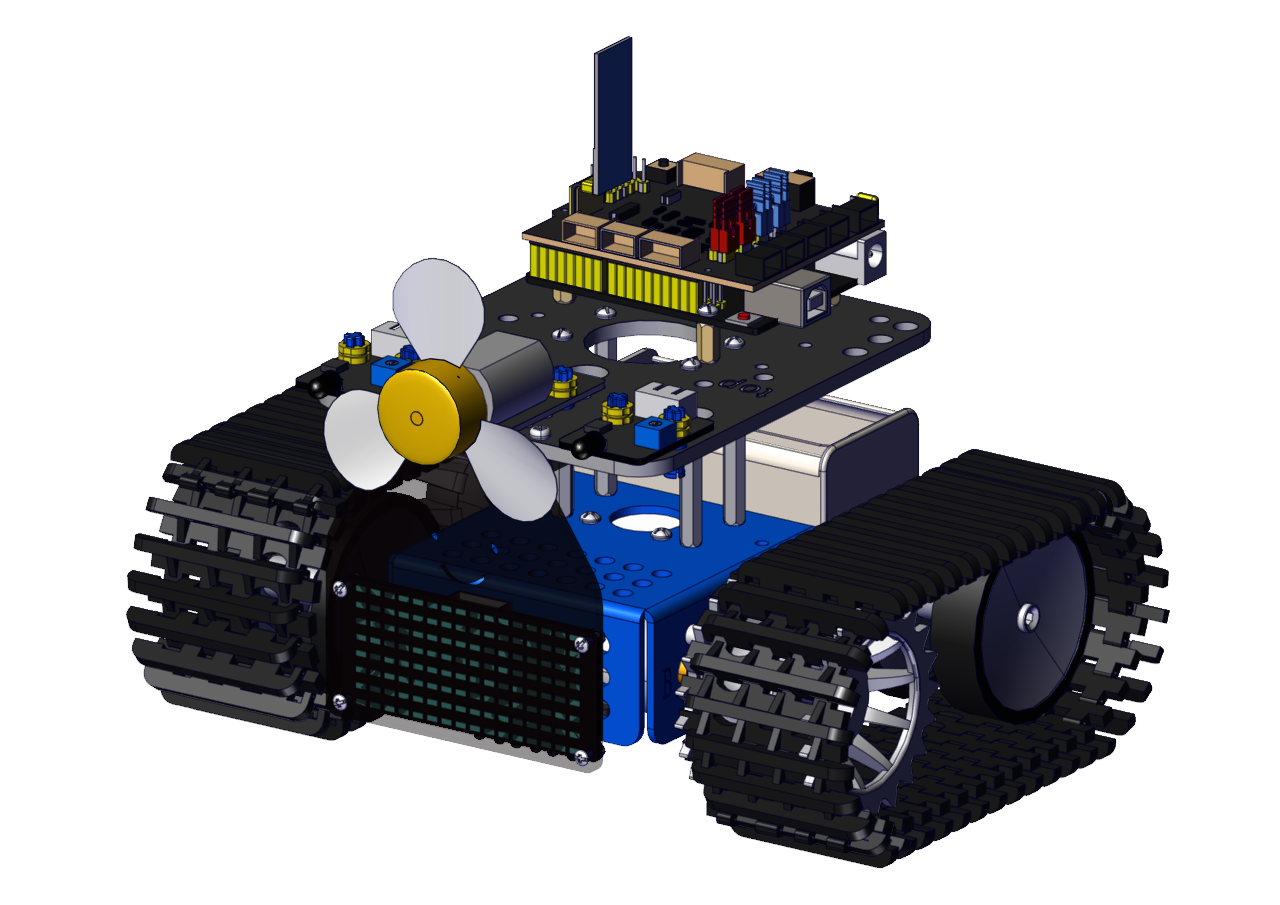

Brandblussende Robot Samenstellen

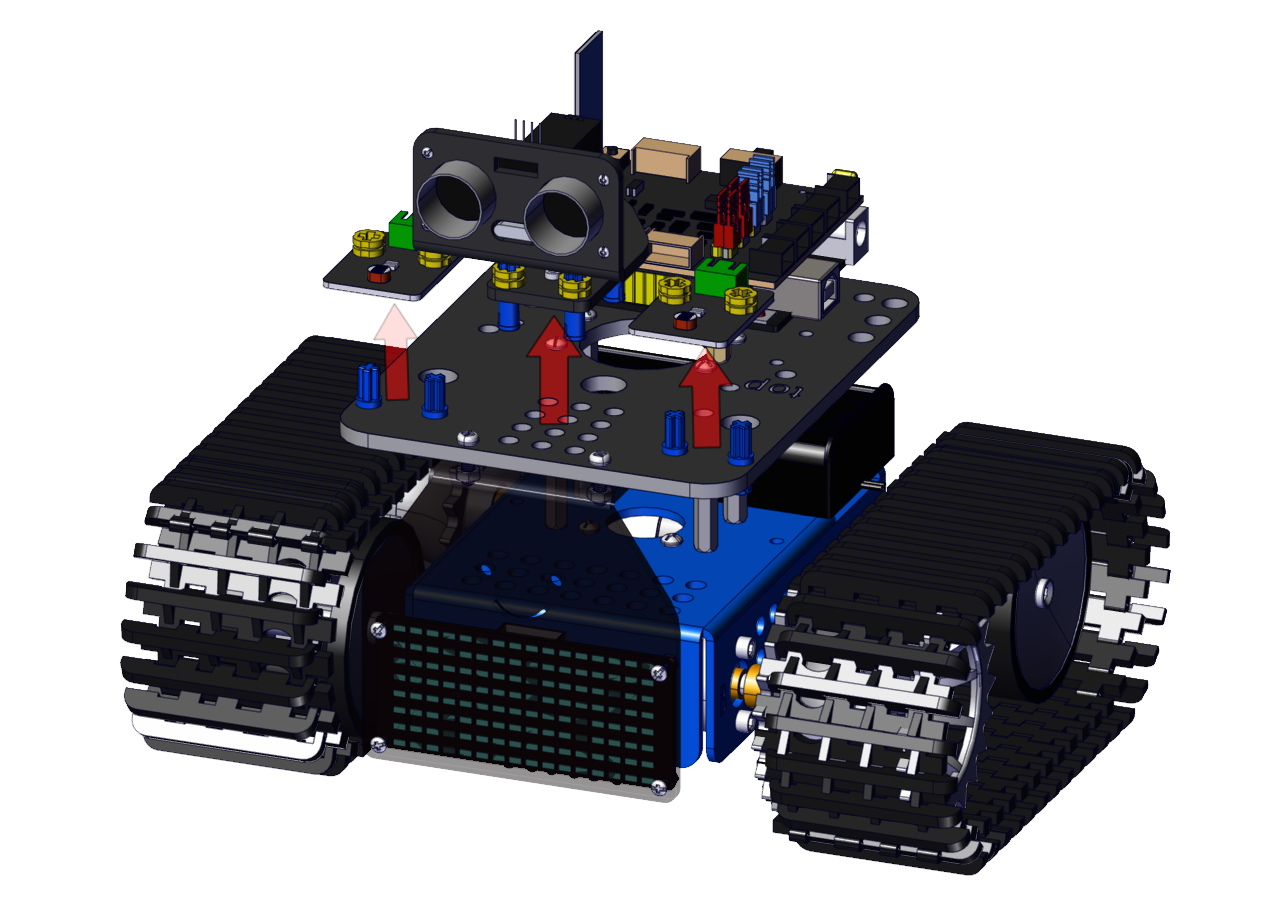

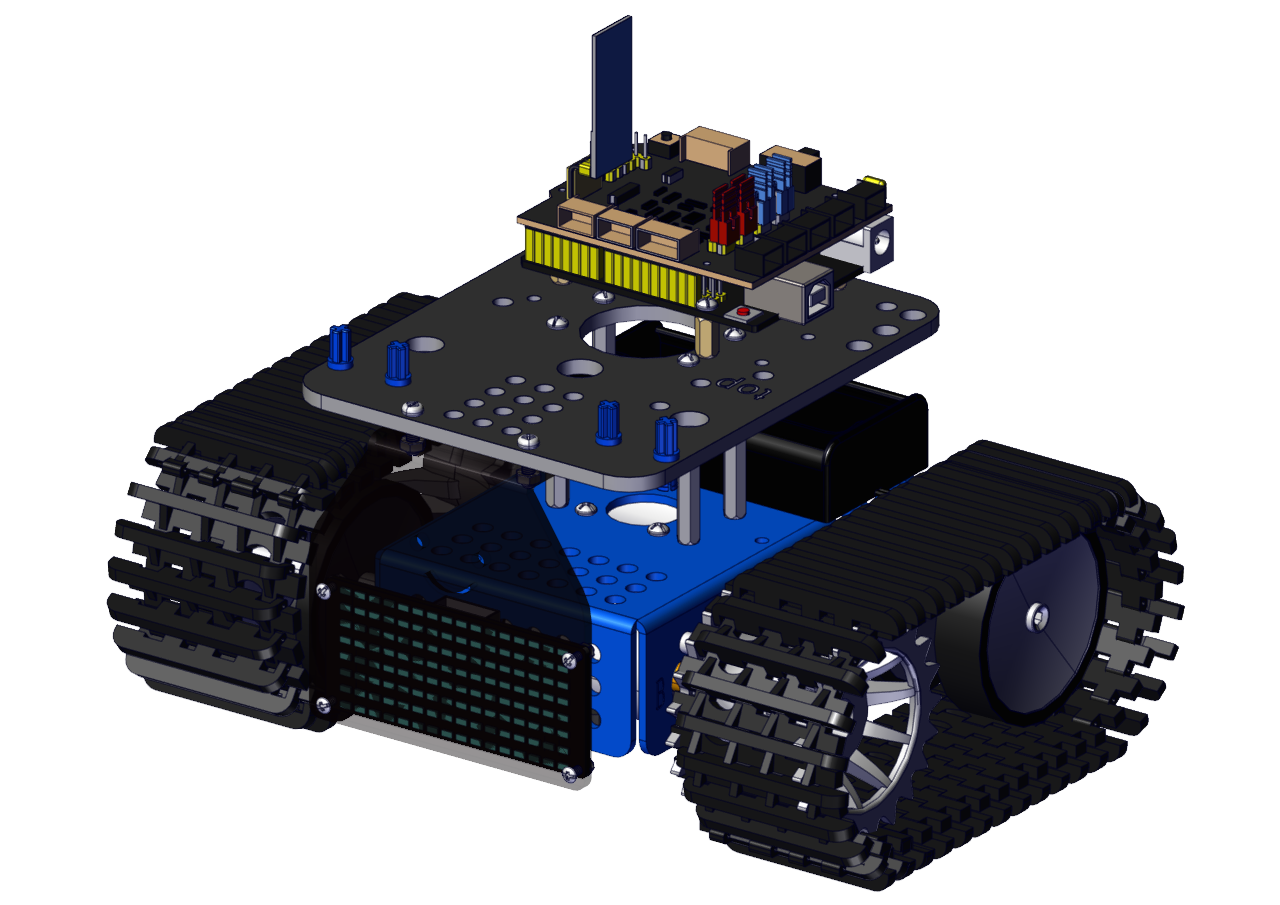

Verwijder de ultrasone sensor en de twee fotoresistoren.

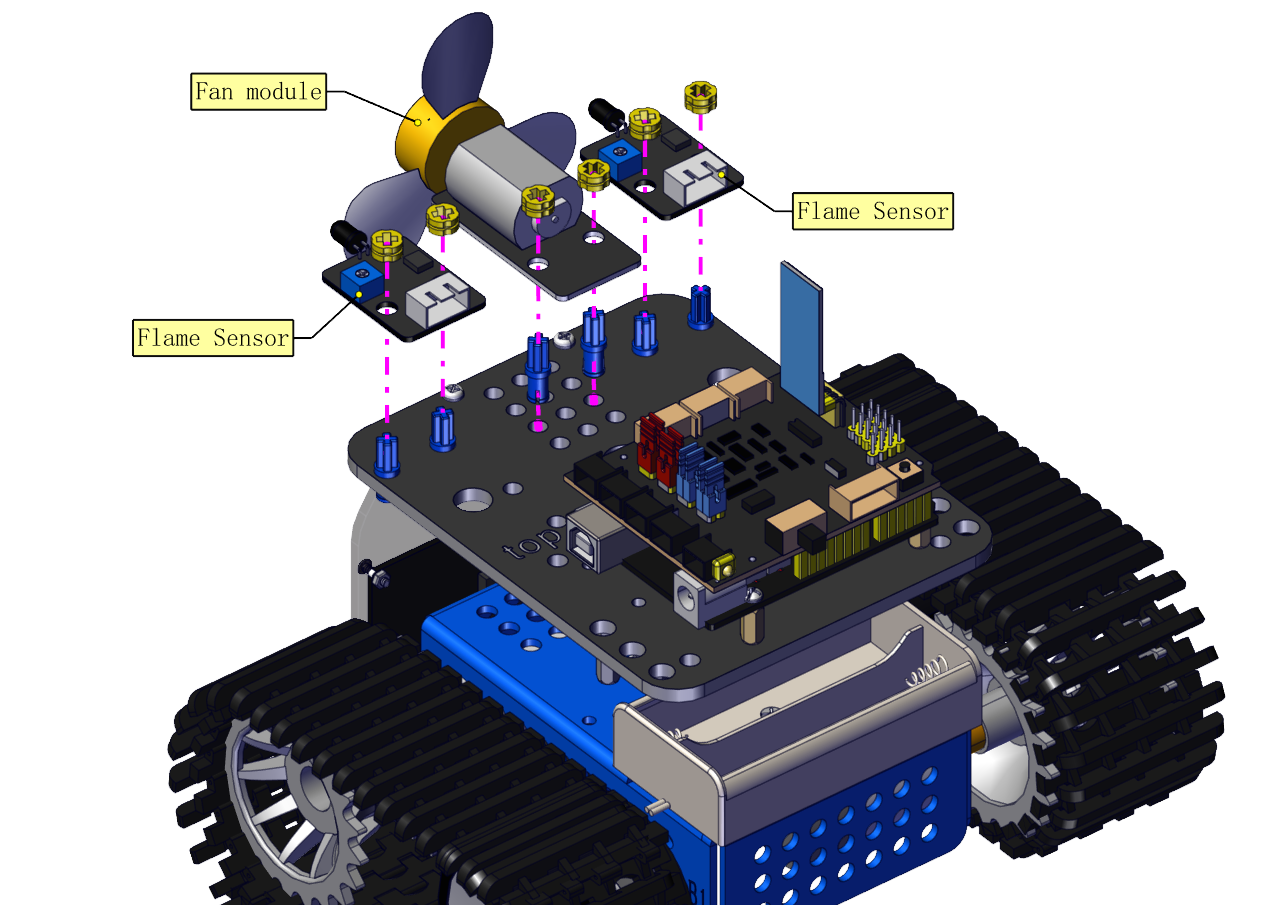

Bevestig een ventilatormodule en twee vlamsensoren.

U kunt de ventilatormodule verder naar achteren installeren als de ventilatormodule en de vlamsensoren elkaar hinderen.

Bedrading

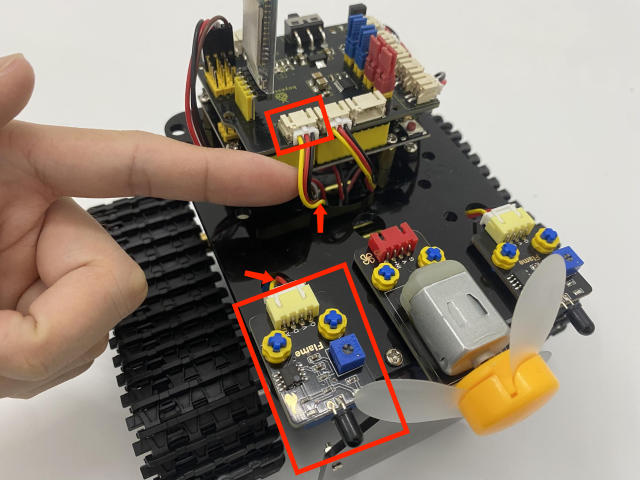

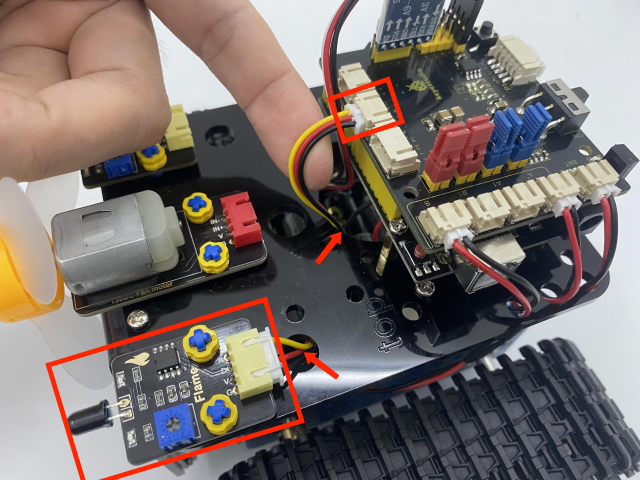

Sluit de twee vlamsensoren aan.

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

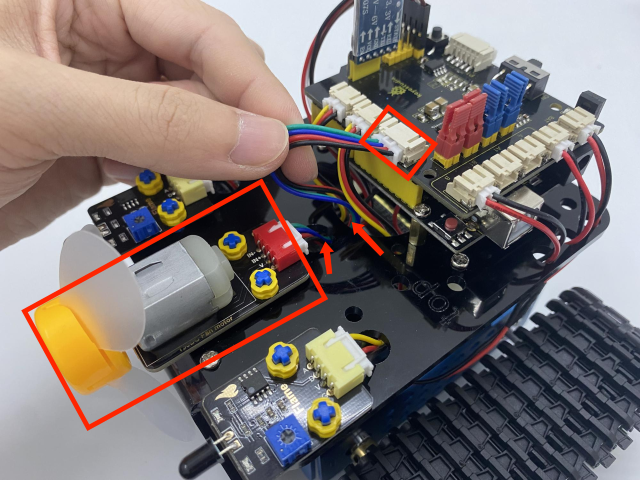

Sluit de ventilatormodule aan.

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

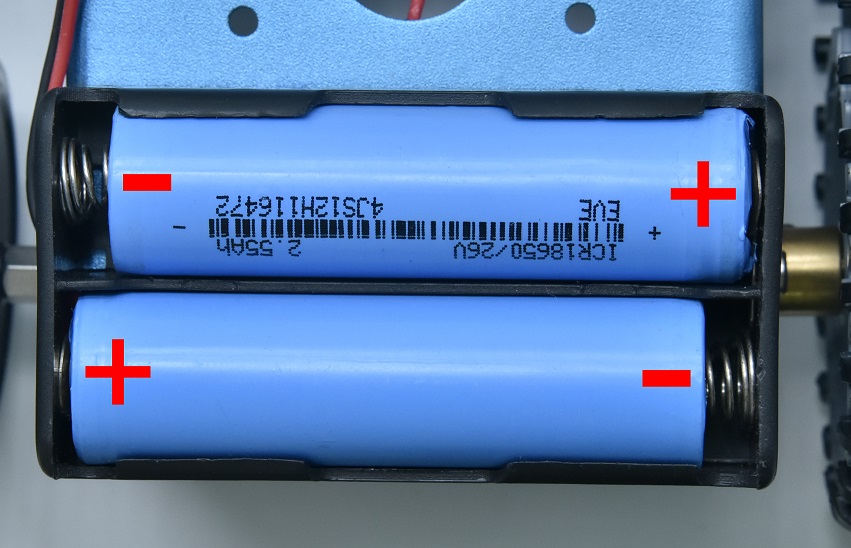

We gebruiken een 18650 lithiumbatterij met een puntige positieve pool, waarbij het vermogen en de capaciteit geen vereisten zijn.
