Brandblussende Robot Samenstellen

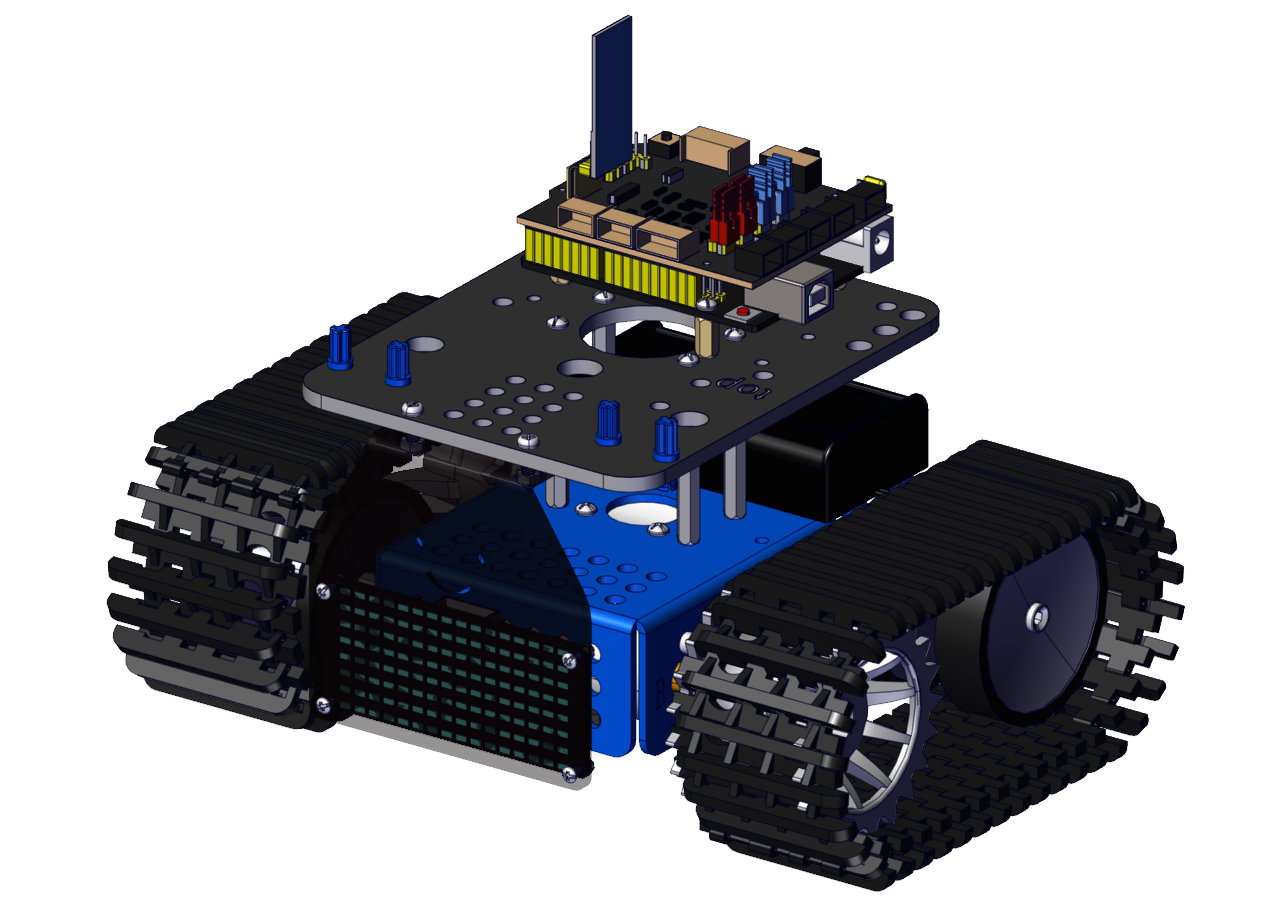

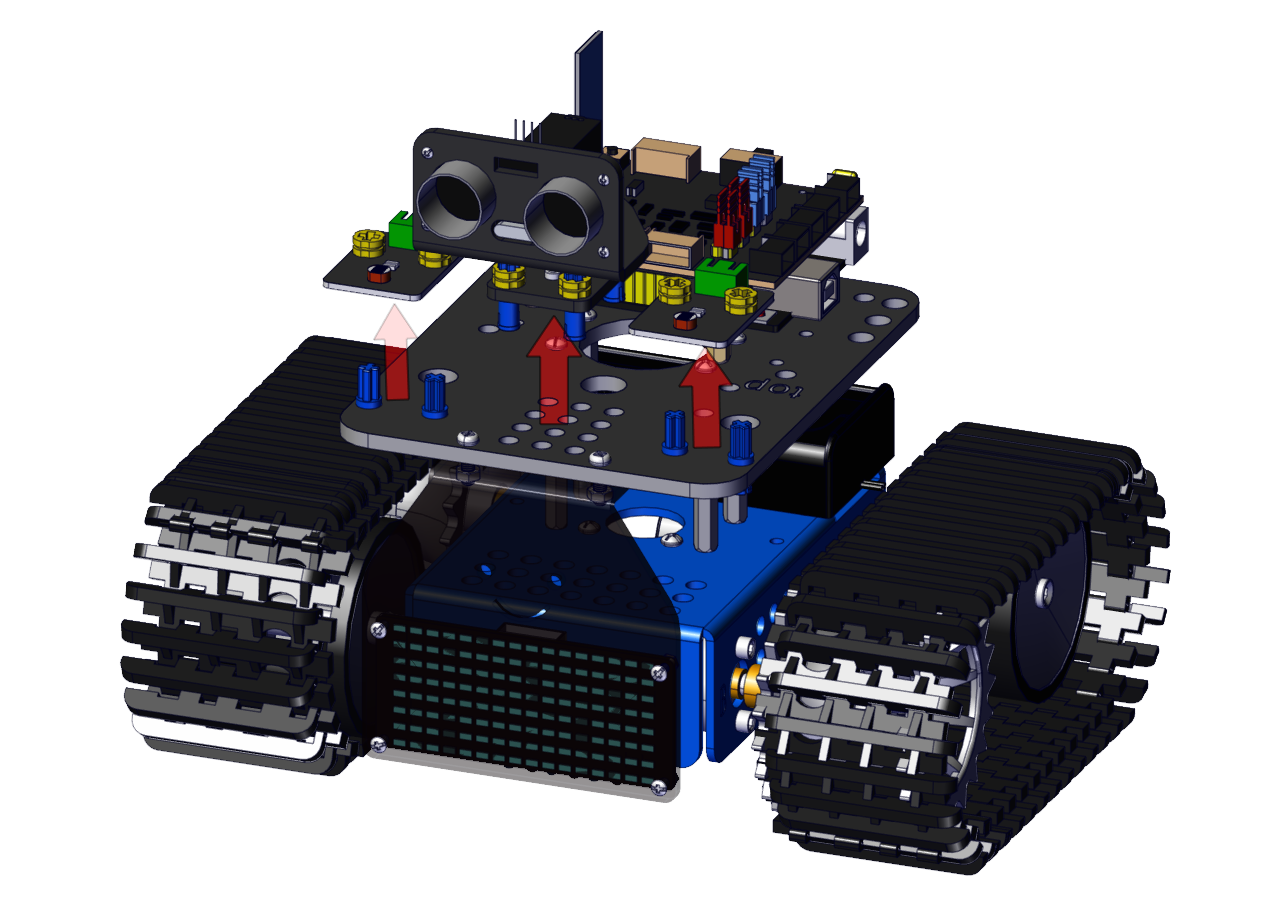

Verwijder de ultrasone sensor en twee fotoresistoren

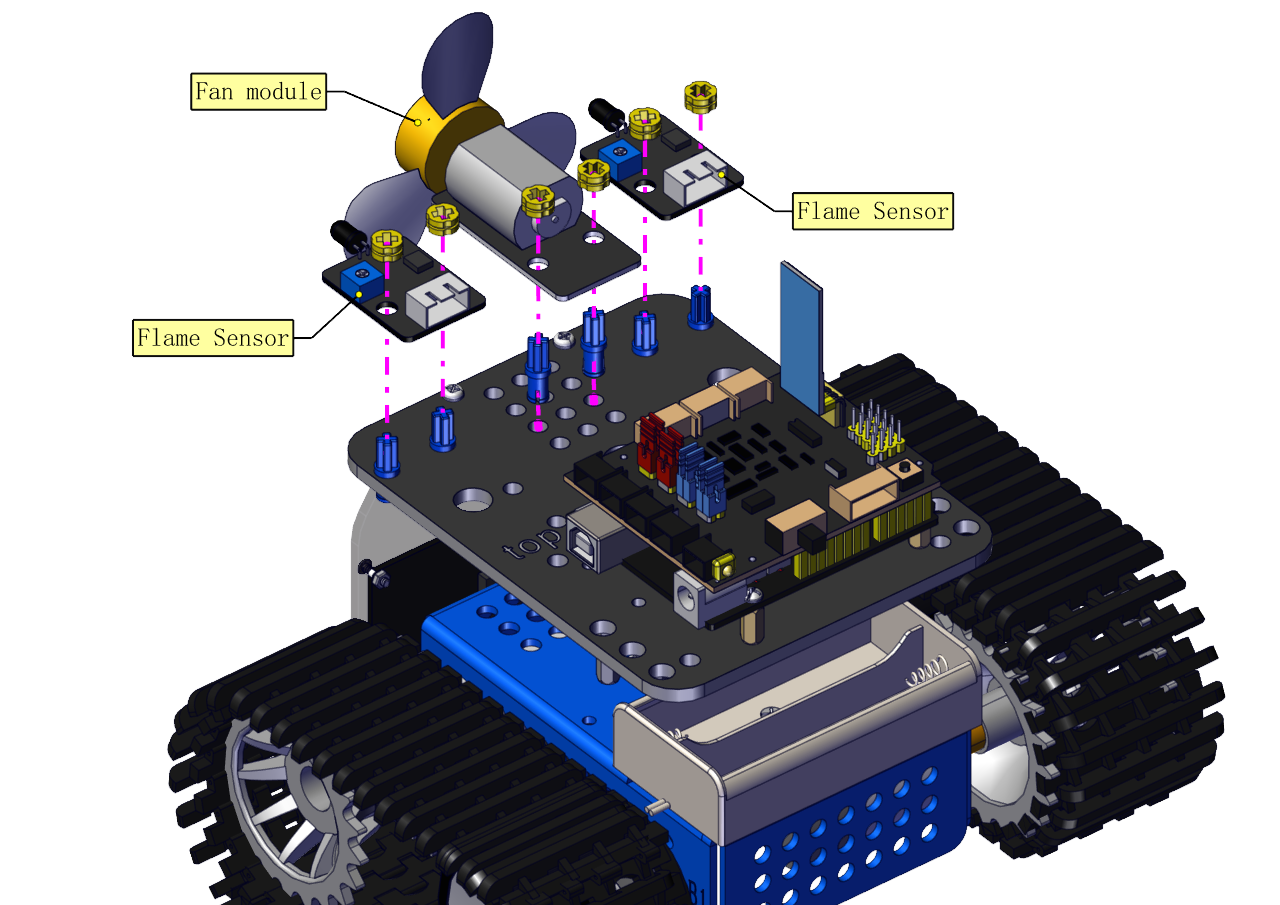

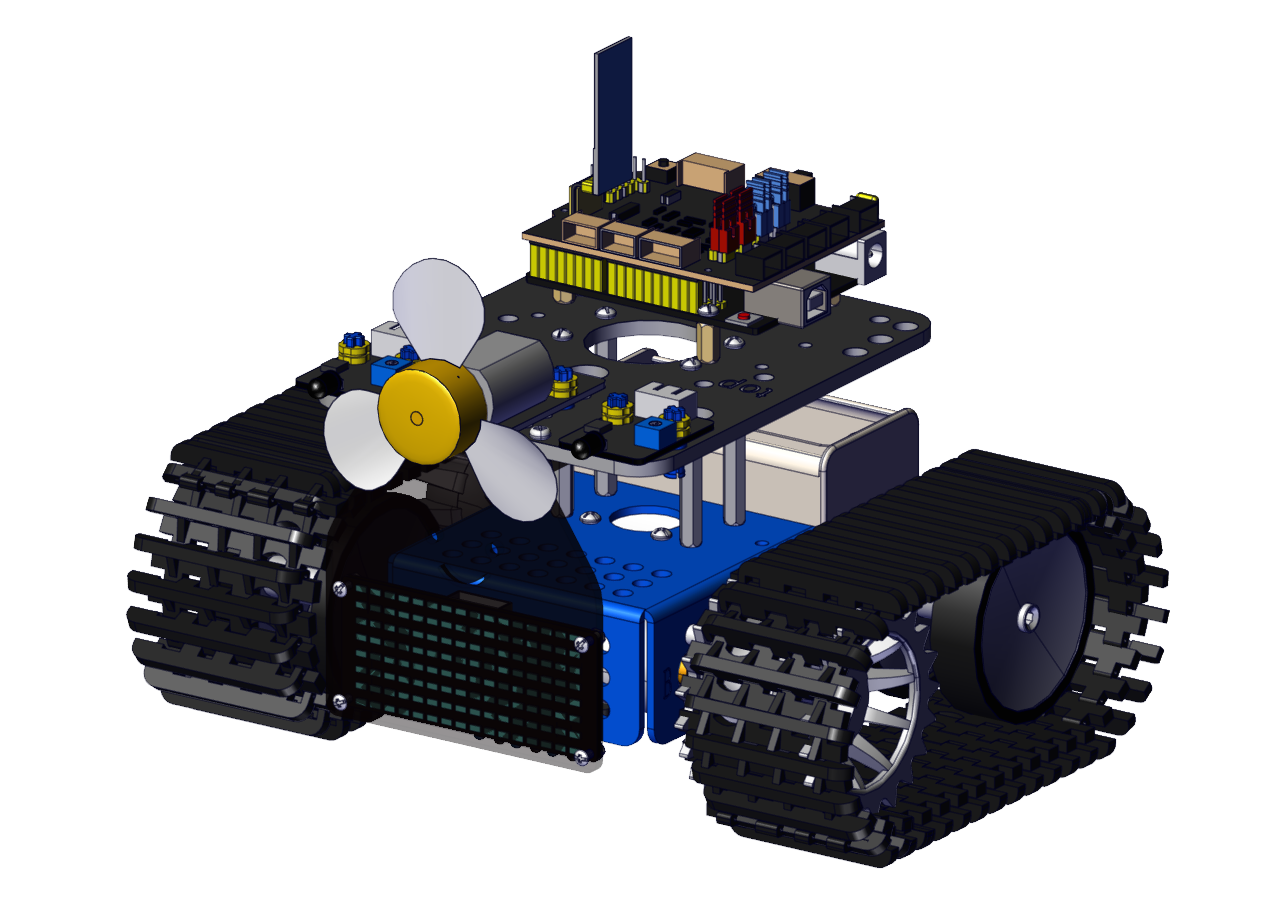

Bevestig een ventilatormodule en twee vlamsensoren

U kunt de ventilatormodule verder laten installeren als de ventilatormodule en vlamsensoren elkaar storen

Bedrading aansluiten

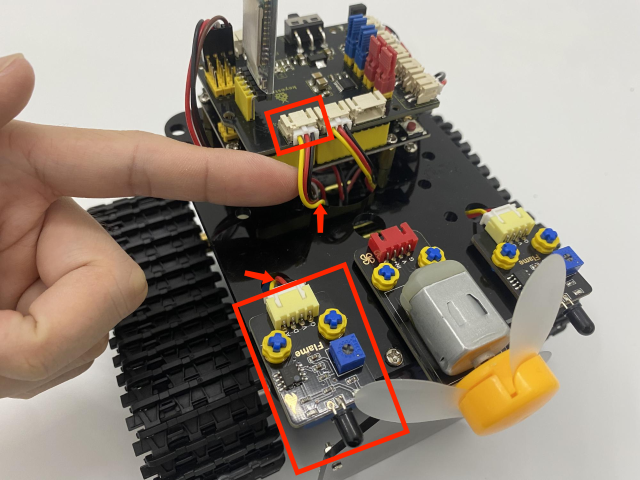

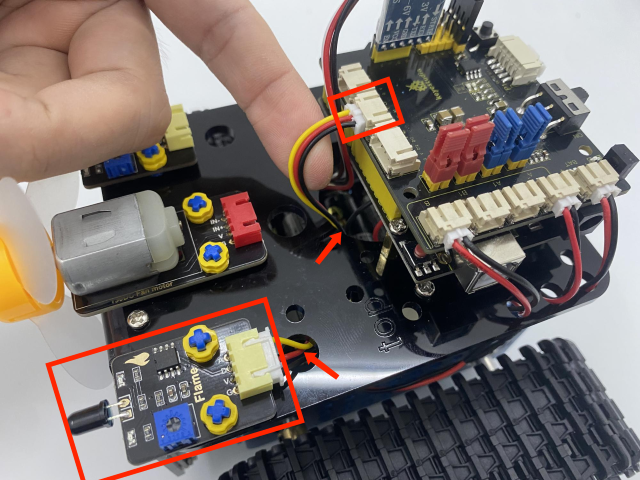

Sluit de twee vlamsensoren aan

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A1

Flame Sensor	Keyestudio 8833 Board
G	G
V	V
A	A2

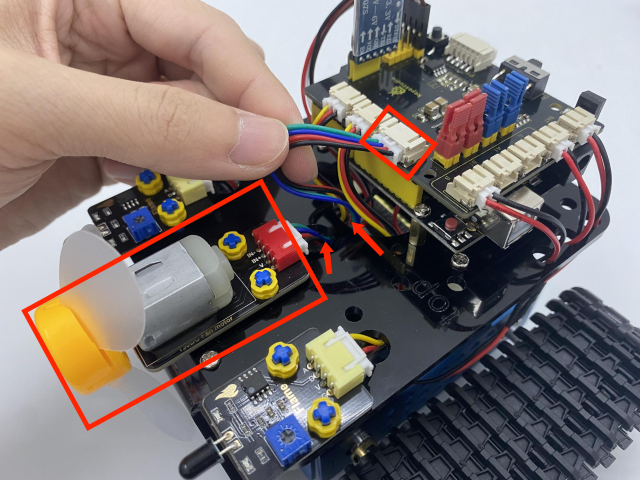

Sluit de ventilatormodule aan

DC130 Motor	Keyestudio 8833 Board
G	G
V	V
IN+	D12
IN-	D13

---

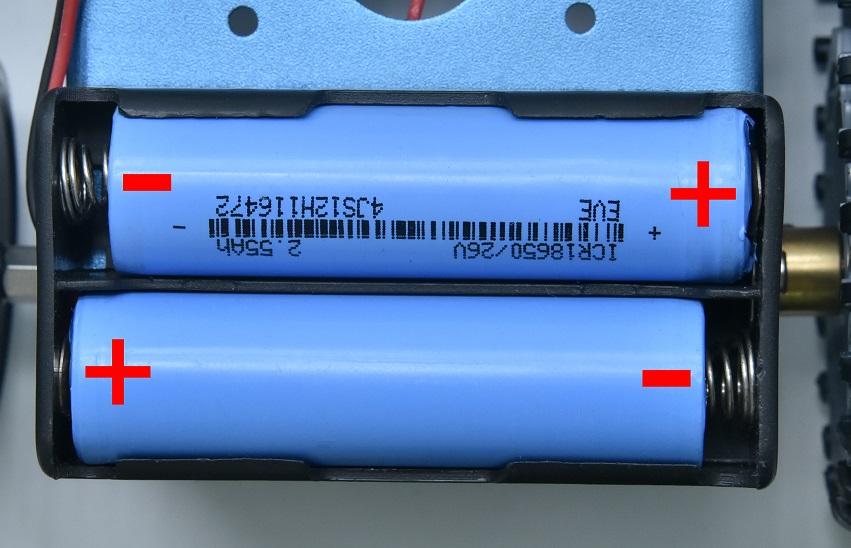

We gebruiken een 18650 lithium batterij met een puntig positief pool, waarbij het vermogen en de capaciteit niet vereist zijn.
