Projet 3: Matrice de LED (dot matrix)

Cliquez pour télécharger le code 1 de cette leçon

Cliquez pour télécharger le code 2 de cette leçon

(1)Projet Description:

Les matrices de points sont très courantes dans la vie quotidienne. Elles sont largement utilisées dans les écrans publicitaires à LED, les afficheurs d’étage d’ascenseur, les panneaux d’annonce aux arrêts de bus, etc.

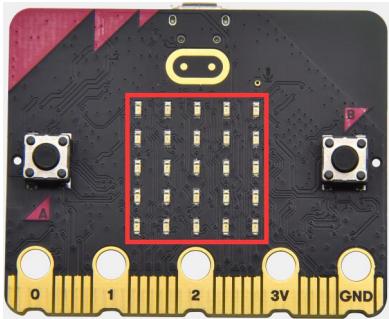

La matrice de LED du Micro:bit main board V2 contient 25 LED disposées en grille. Auparavant, nous avons réussi à allumer une LED spécifique en intégrant sa position dans le code de test. Sur la même base, nous pouvons allumer plusieurs LED simultanément pour afficher des motifs, des chiffres et des caractères.

De plus, nous pouvons cliquer sur “show icon” pour choisir le motif à afficher. Enfin, nous pouvons concevoir nos propres motifs.

(2)Components Needed:

Micro:bit main board V2

Micro USB cable

(3)Test Code 1:

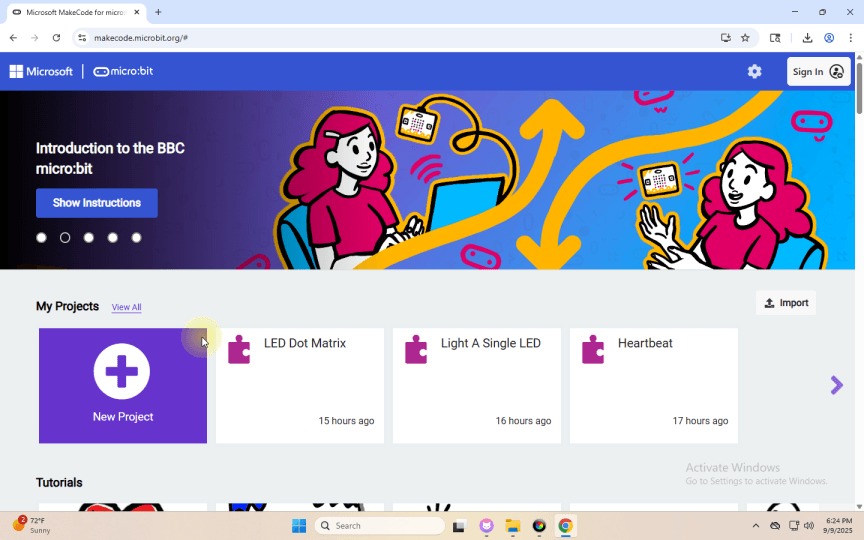

Reliez l’ordinateur à la carte micro:bit à l’aide d’un câble micro USB et programmez dans l’éditeur MakeCode.

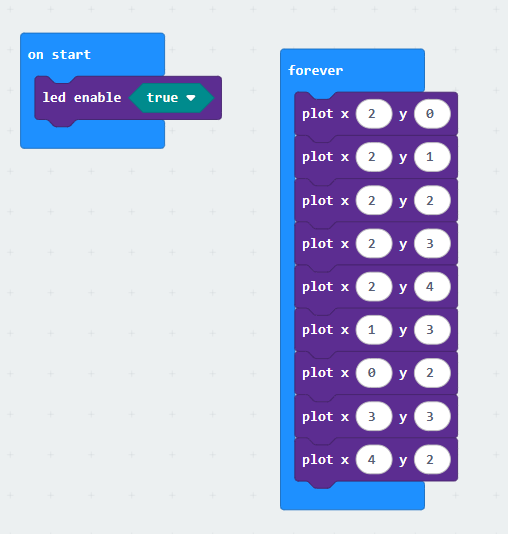

Programme complet :

(4) Test Results 1:

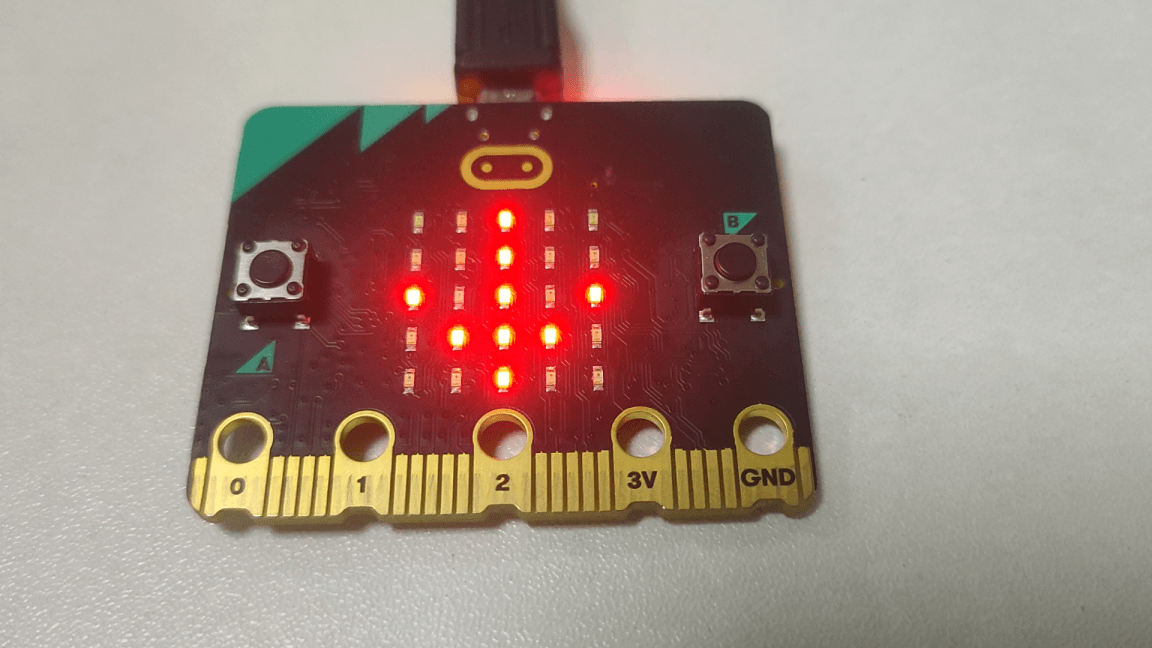

Téléversez le code 1 et alimentez la carte, vous verrez l’icône.

(5) Test Code 2:

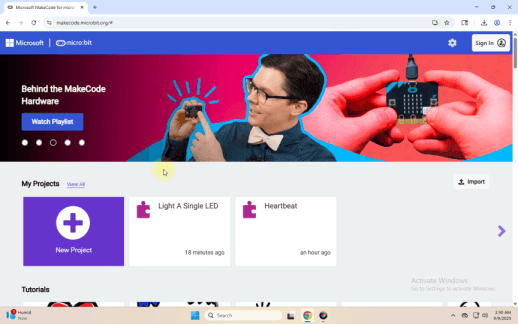

Reliez l’ordinateur à la carte micro:bit à l’aide d’un câble micro USB et programmez dans l’éditeur MakeCode.

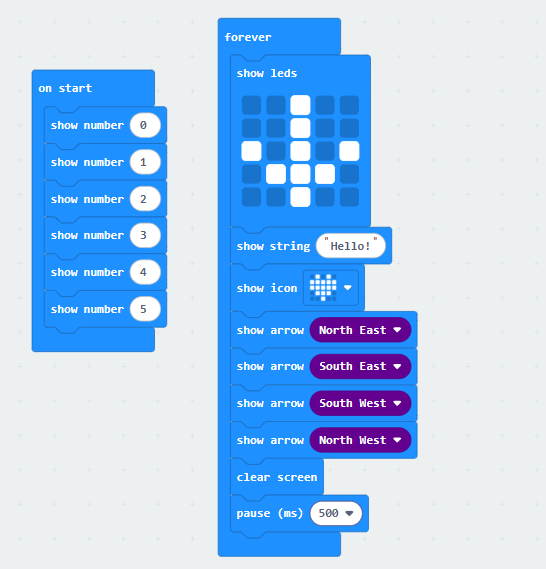

Programme complet :

(6)Test Results 2 :

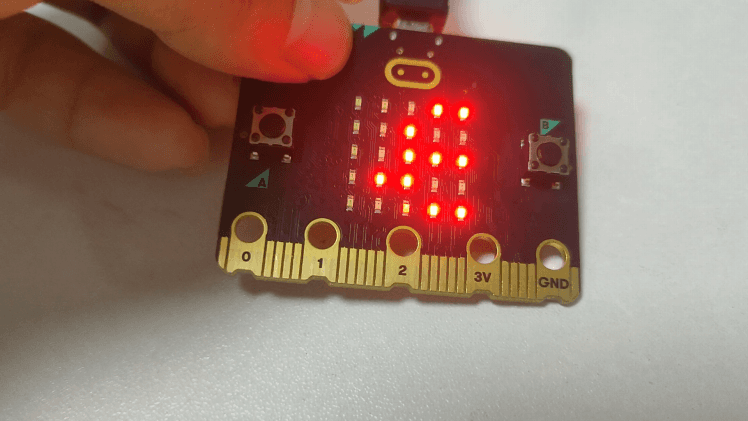

Après avoir téléversé le code sur le Microbit, vous verrez la matrice 5x5 défiler les motifs et le texte spécifiés dans le code.（Remarque : “on start” signifie que le code dans ce bloc ne s’exécute qu’une seule fois, tandis que “forever” implique que le code s’exécute de manière cyclique.）
