Projet 14：4 WS2812 RGB LEDs

1. Description

Le shield pilote 4 LED RGB WS2812, est compatible avec la carte micro:bit et est contrôlé par P7. Dans cette leçon, nous ferons en sorte que les LED RGB affichent différentes couleurs via P7. Trois jeux de codes de test sont fournis dans cette leçon pour permettre aux 4 LED WS2812 RGB d’afficher différents effets.

2. Préparation

  • Insérez la carte micro:bit dans le logement du keyestudio 4WD Mecanum Robot Car V2.0

  • Placez les piles dans le porte-piles

  • Positionnez l’interrupteur d’alimentation sur ON

  • Connectez le micro:bit à votre ordinateur avec un câble USB

  • Ouvrez la version Web de Makecode.

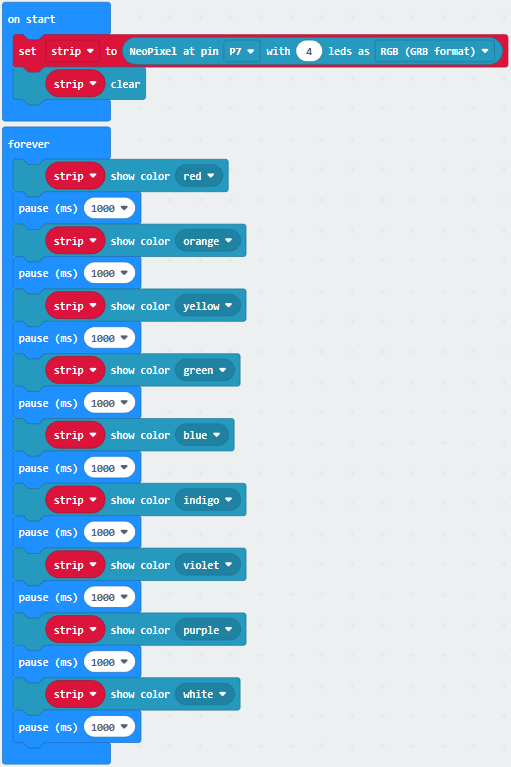

3. Test Code1

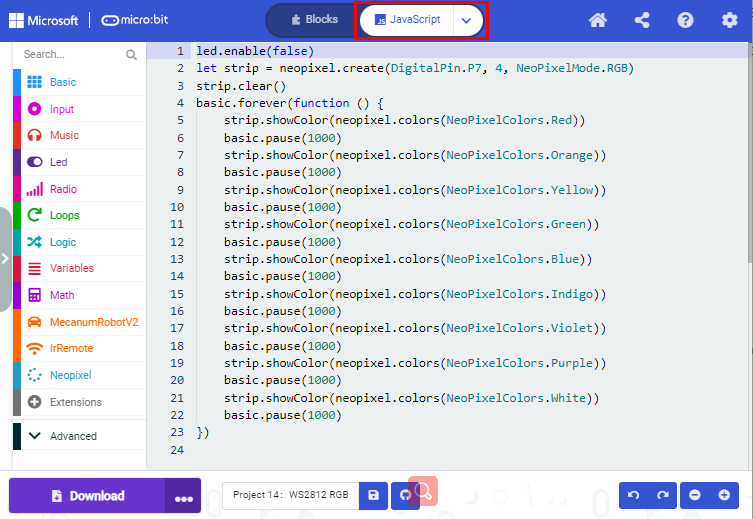

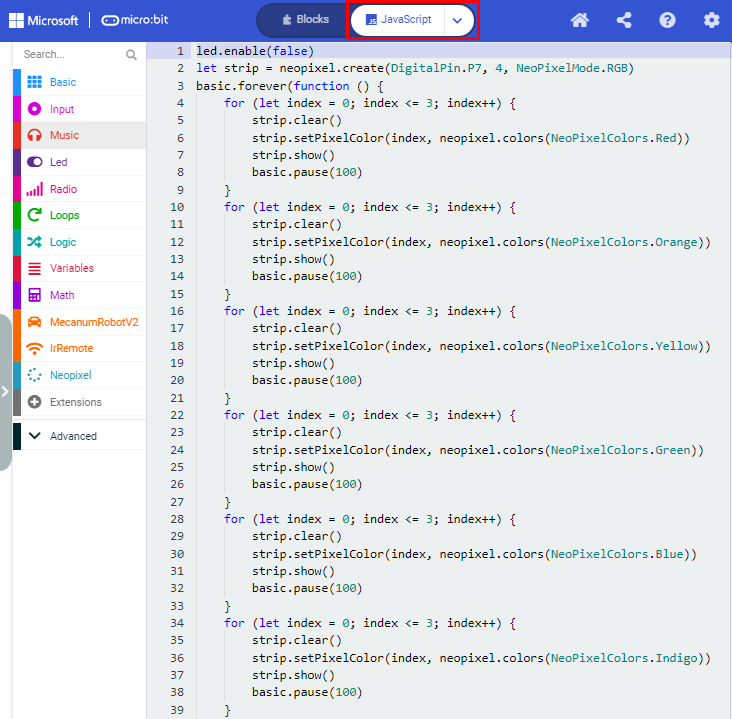

Cliquez sur « JavaScript » pour passer au code JavaScript correspondant :

4. Résultat du test 1

Téléchargez le code 1 sur le micro:bit et positionnez POWER sur ON. Les quatre LED WS2812RGB s’allument cycliquement, chacune affichant une couleur différente à tour de rôle.

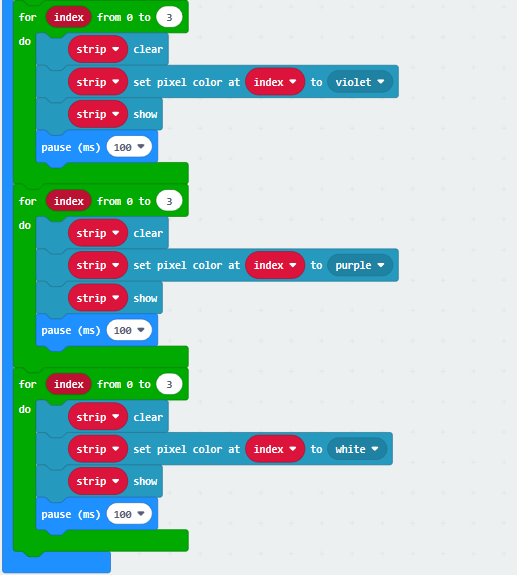

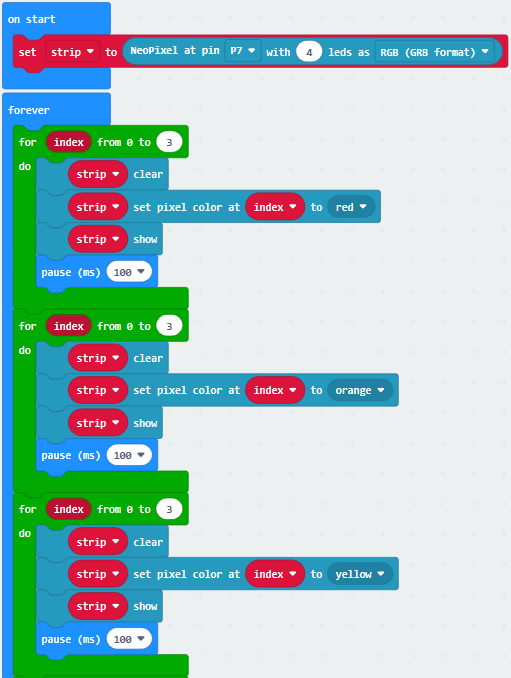

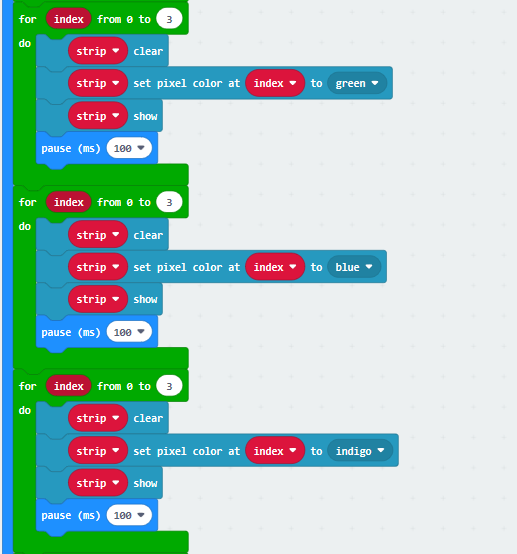

5. Test Code2

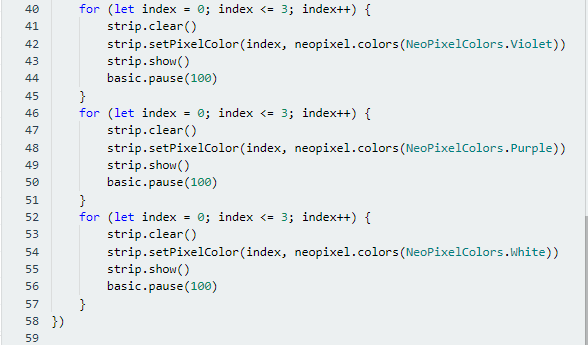

Cliquez sur « JavaScript » pour passer au code JavaScript correspondant :

6. Résultat du test 2

Téléchargez le code 2 sur le micro:bit. Les LED WS2812RGB affichent un effet de lumière défilante.

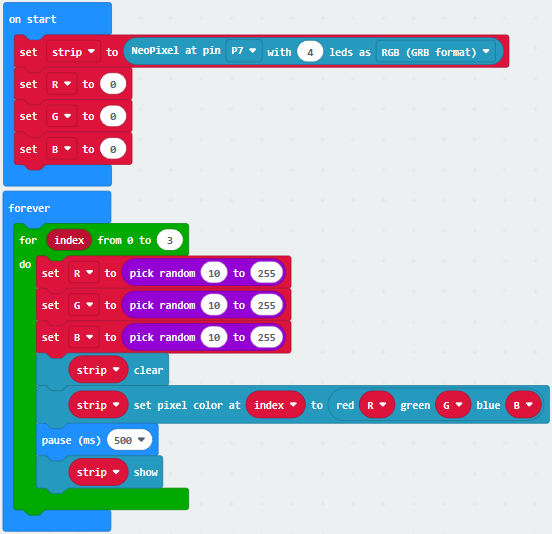

7. Test Code3

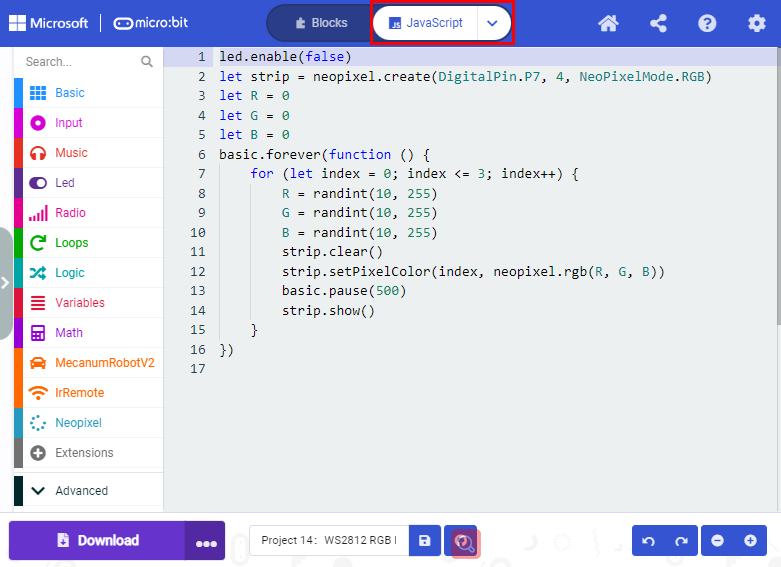

Cliquez sur « JavaScript » pour passer au code JavaScript correspondant :

8. Résultat du test 3

Téléchargez le code 3 sur le micro:bit. Chaque LED WS2812RGB affiche une couleur aléatoire l’une après l’autre.
