Projet 4 : Boutons programmables
Cliquez ici pour télécharger le code 1 de cette leçon
Cliquez ici pour télécharger le code 2 de cette leçon
(1)Description du projet :
Les boutons peuvent être utilisés pour contrôler des circuits. Dans un circuit intégré avec un bouton, le circuit se connecte lorsque le bouton est pressé et il est ouvert dans l’autre sens. La carte principale Micro:bit main board V2 possède trois boutons : deux sont des boutons programmables (marqués A et B), et celui de l’autre côté est un bouton de réinitialisation. En appuyant sur les deux boutons programmables, on peut entrer trois signaux différents. Nous pouvons appuyer sur le bouton A ou B seul, ou les presser ensemble, et la matrice de LEDs affiche respectivement A, B et AB. Allons-y.
(2)Composants nécessaires :
Micro:bit main board V2
Câble Micro USB
(3)Code de test 1 :

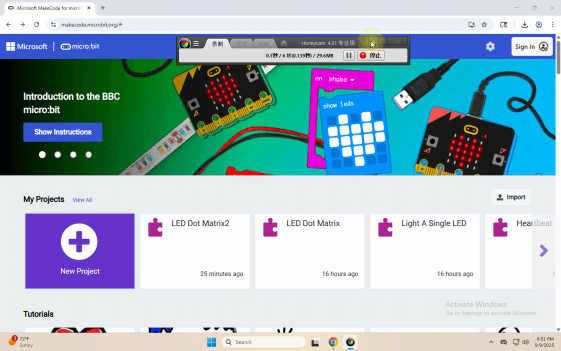

Reliez l’ordinateur à la carte micro:bit avec le câble micro USB, et programmez dans l’éditeur MakeCode,
Code complet :
(4)Résultats du test 1 :

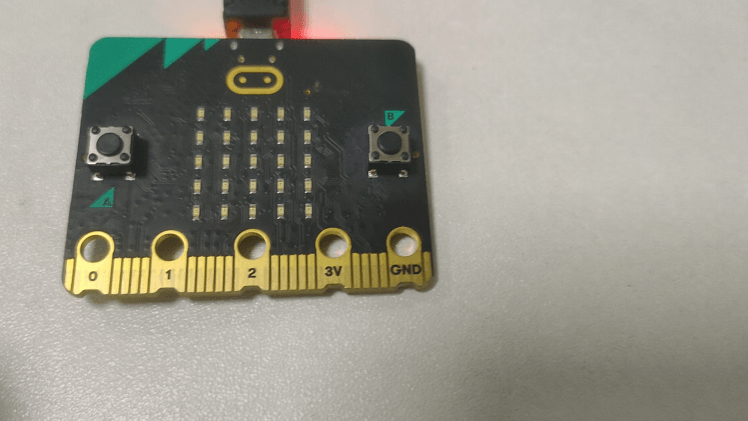

Après avoir téléversé le code de test 1 sur le Micro:bit main board V2, la matrice de points LED 5*5 affiche A si le bouton A est pressé, B si le bouton B est pressé, et AB si les boutons A et B sont pressés ensemble.

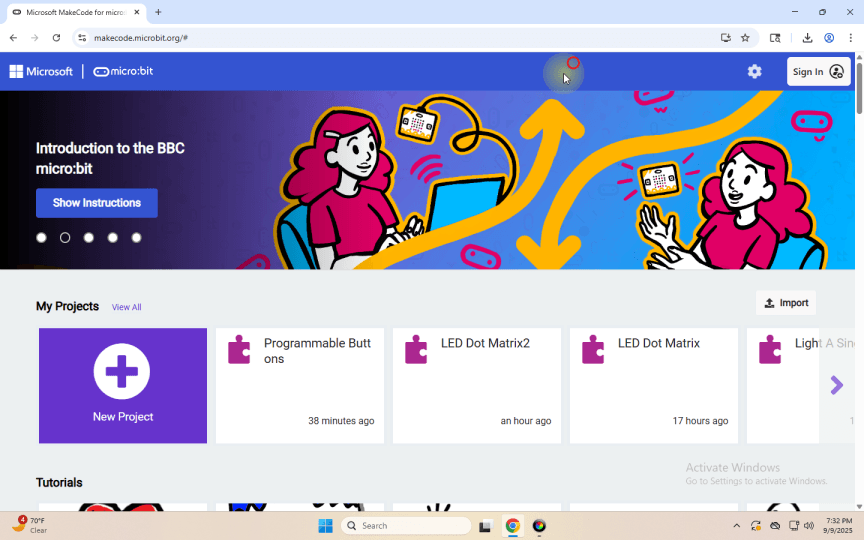

(5) Code de test 2 :

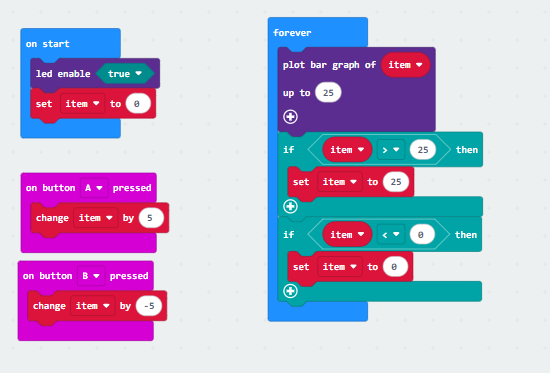

Programme complet :
(6)Résultats du test 2 :

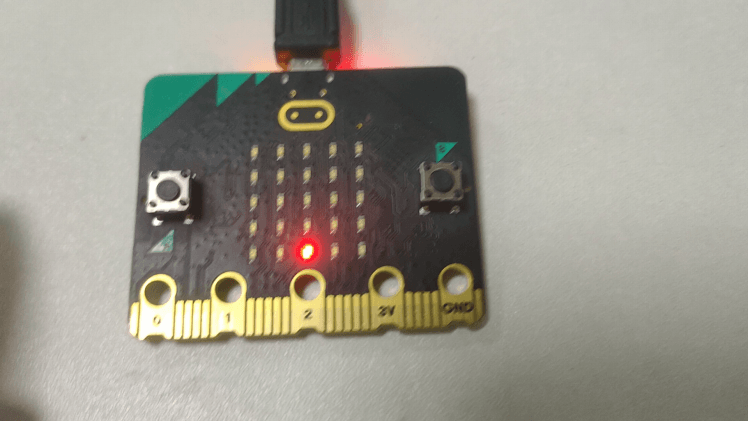

Après avoir téléversé le code de test 2 sur le Micro:bit main board V2, lorsque l’on appuie sur le bouton A, le nombre de LED devenant rouges augmente, tandis que lorsque l’on appuie sur le bouton B, le nombre de LED devenant rouges diminue.
