はじめに

Keyestudio Mini Robot Carは、BBC micro:bitをベースにした多機能カーです。豊富なセンサーと周辺機器を搭載しており、micro:bitの使い方を理解し、電子機器についてさらに学ぶのに役立ちます。

さらに、他の周辺機器との接続を容易にするために、ビルディングブロックの穴のユニバーサルジャックが多数残されており、あなたの経験と想像力を使って、より興味深い発明を作成することができます。

キットリスト

#	写真	コンポーネント	数量

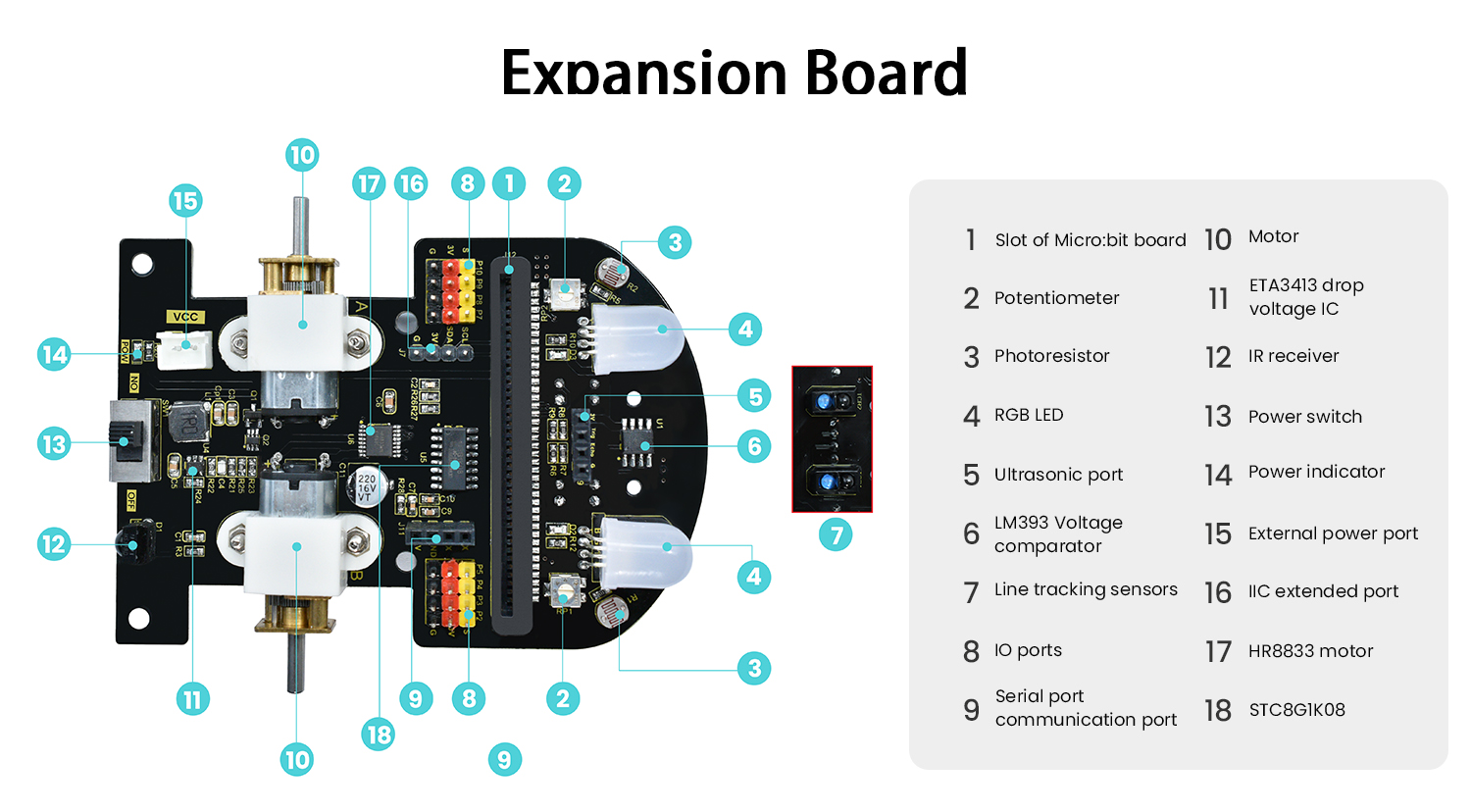

1		拡張ボード	1
2		アクリルボード	1
3		超音波センサー	1
4		ユニバーサルホイール	1
5		ホイール	2
6		M3*20mm ナイロンコラム	4
7		3AAAバッテリーホルダー	1
8		M3*6MM 平頭ネジ	4
9		M3*10MM 平頭ネジ	6
10		M3 ニッケルメッキナット	2
11		マイナスドライバー	1
12		プラスドライバー	1
13		IRリモートコントロール	1

注：以下のアイテムはこのキットには含まれていませんので、ご自身でご用意ください。

1). Microbit V2 (ご自身で購入する必要があります)

2). 単4電池3本 (ご自身で購入する必要があります)

パラメータ

注: 2つのカラーヘッドライト、2つの感光センサー、IRレシーバー、2つのモーターはすでに車のベースプレートに統合されています。

コネクタポート入力: DC 4.5V

センサーの動作電圧: 3V

モーター速度: 200RPM

動作温度範囲: 0-50℃

寸法:99*78*58 mm

環境保護属性: ROHS

モーター速度はPWMで調整可能

micro:bitのIOポート数が少ないため、micro:bitボードはIICを介してSTC8G1K08に制御命令を送信し、その後ST8G1K08はHR8833モーター駆動ICを制御するためにPWMを送信し、モーターの回転を制御します。LED RGBも上記と同じ方法で制御されます。
