Projekt 1: LED steuern

Zuerst lernen wir, wie man eine LED steuert.

Funktionsprinzip

Eine LED ist eine Leuchtdiode, die als elektronisches Modul ausgeführt sein kann. Sie leuchtet, wenn wir die Pins dazu bringen, einen High-Pegel auszugeben, andernfalls ist sie aus.

Parameter

Betriebsspannung	DC 3~5V
Betriebsstrom	<20mA
Leistung	0.1W

Steuerpin

Gelbe LED	12
\

Projekt 1.1 LED blinken

Beschreibung

Wir können den LED-Pin so steuern, dass er High- und Low-Pegel ausgibt, damit die LED blinkt.

Test Code

from machine import Pin
import time

led = Pin(12, Pin.OUT)# Build an LED object, connect the external LED light to pin 0, and set pin 0 to output mode
while True:
    led.value(1)# turn on led
    time.sleep(1)# delay 1s
    led.value(0)# turn off led
    time.sleep(1)# delay 1s

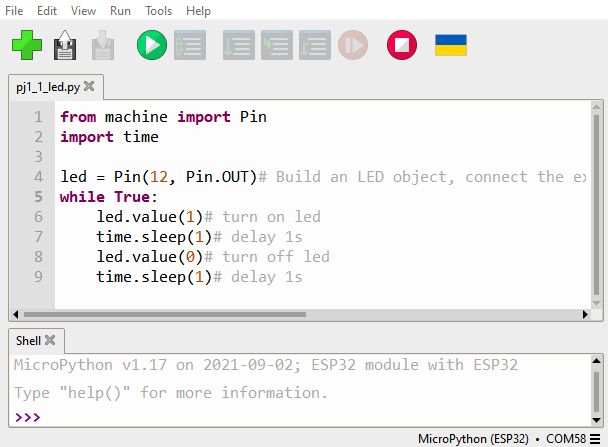

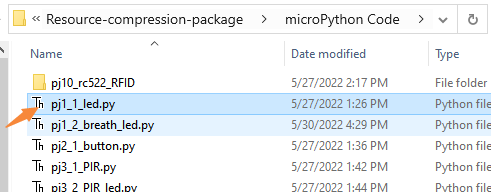

Öffne den Beispielcode

Testergebnis

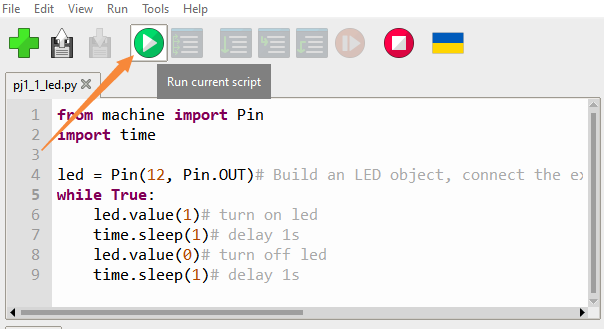

Klicke auf die Schaltfläche

Wir können sehen, dass die gelbe LED blinkt.

Projekt 1.2 Atmende LED

Beschreibung

Eine “atmende LED” ist ein Phänomen, bei dem die Helligkeit einer LED sanft von dunkel zu hell und wieder zurück zu dunkel wechselt, fortlaufend, sodass der Eindruck entsteht, die LED “atme”. Aber wie steuert man die Helligkeit einer LED?

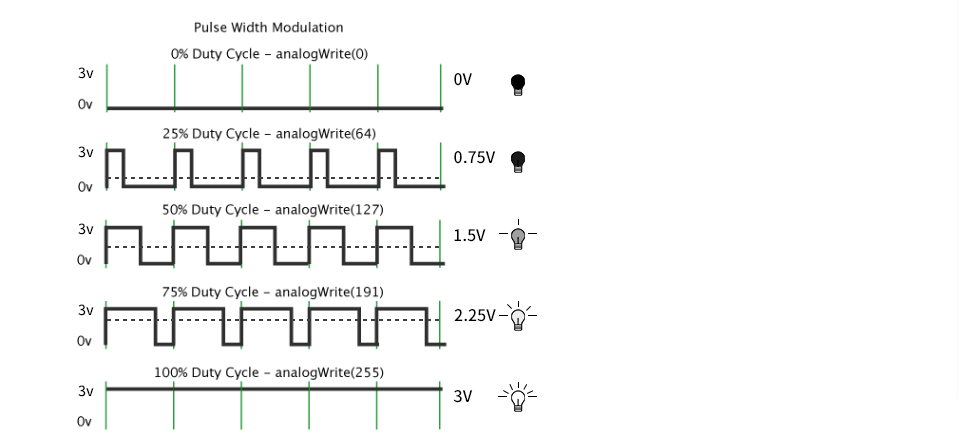

Hier bietet sich PWM an. Es wird in einer Zeiteinheit die Anzahl der High- und Low-Pegel ausgegeben — je mehr Zeit der High-Pegel einnimmt, desto größer der PWM-Wert und desto heller die LED.

Test Code

import time
from machine import Pin,PWM

#The way that the ESP32 PWM pins output is different from traditionally controllers.
#It can change frequency and duty cycle by configuring PWM’s parameters at the initialization stage.
#Define GPIO 0’s output frequency as 10000Hz and its duty cycle as 0, and assign them to PWM.
pwm =PWM(Pin(12,Pin.OUT),10000)

try:
    while True:
#The range of duty cycle is 0-1023, so we use the first for loop to control PWM to change the duty
#cycle value,making PWM output 0% -100%; Use the second for loop to make PWM output 100%-0%.
        for i in range(0,1023):
            pwm.duty(i)
            time.sleep_ms(1)

        for i in range(0,1023):
            pwm.duty(1023-i)
            time.sleep_ms(1)
except:
#Each time PWM is used, the hardware Timer will be turned ON to cooperate it. Therefore, after each use of PWM,
#deinit() needs to be called to turned OFF the timer. Otherwise, the PWM may fail to work next time.
    pwm.deinit()

Testergebnis

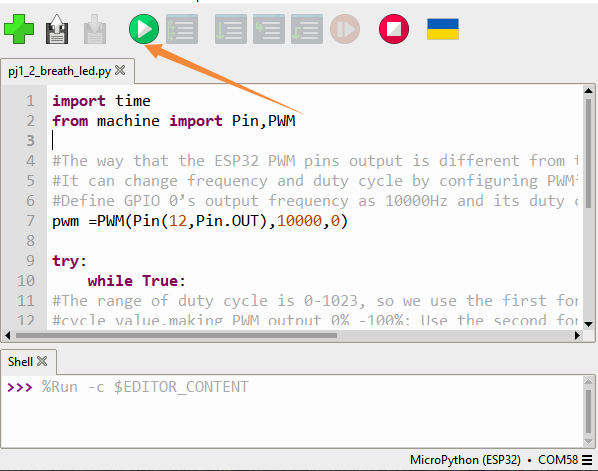

Klicke auf den Button.

Die LED wird allmählich dunkler und dann wieder heller, zyklisch, wie beim menschlichen Atmen.
