Proyecto 30: Control de Movimiento con Joystick

Descripción

Este proyecto demuestra cómo usar un Arduino para leer las señales analógicas de un módulo joystick de doble eje y controlar manualmente la rotación de un motor paso a paso. Al mover el joystick, puedes controlar con precisión el motor paso a paso para que gire hacia adelante, hacia atrás o se detenga.

Este tipo de control es común en gimbals robóticos, enseñanza manual de las articulaciones de brazos robóticos, traslación de etapas de microscopios y otros dispositivos de automatización. Sirve como un excelente proyecto básico para entender el “control de interacción hombre-máquina”.

Hardware

Placa de desarrollo UNO R3 (CH340) × 1
Motor Paso a Paso 28BYJ-48 × 1
Placa Controladora de Motor Paso a Paso ULN2003 × 1
Módulo Joystick de Doble Eje × 1
Protoboard × 1
Cables Dupont/cables jumper × varios

Principio de Funcionamiento

El núcleo de este proyecto es convertir el voltaje de salida del joystick en comandos de movimiento para el motor paso a paso.

Salida Analógica del Joystick: El joystick contiene internamente dos potenciómetros (resistencias variables). Cuando empujas el joystick a lo largo del eje X, el pin VRx emite un voltaje variable. Arduino lee este voltaje a través de un pin de entrada analógica (A0) y lo convierte en un valor entre 0 y 1023.
Posición Central y Umbrales: Cuando el joystick está naturalmente centrado, la lectura es aproximadamente 512. En el código, los umbrales se establecen de la siguiente manera:
- Si la lectura es menor que 300 (empujado hacia un lado), el motor paso a paso gira continuamente hacia adelante.
- Si la lectura es mayor que 800 (empujado hacia el otro lado), el motor paso a paso gira continuamente en reversa.
- Si la lectura está entre 300 y 800 (joystick centrado/liberado), el motor paso a paso deja de recibir energía y se mantiene detenido.

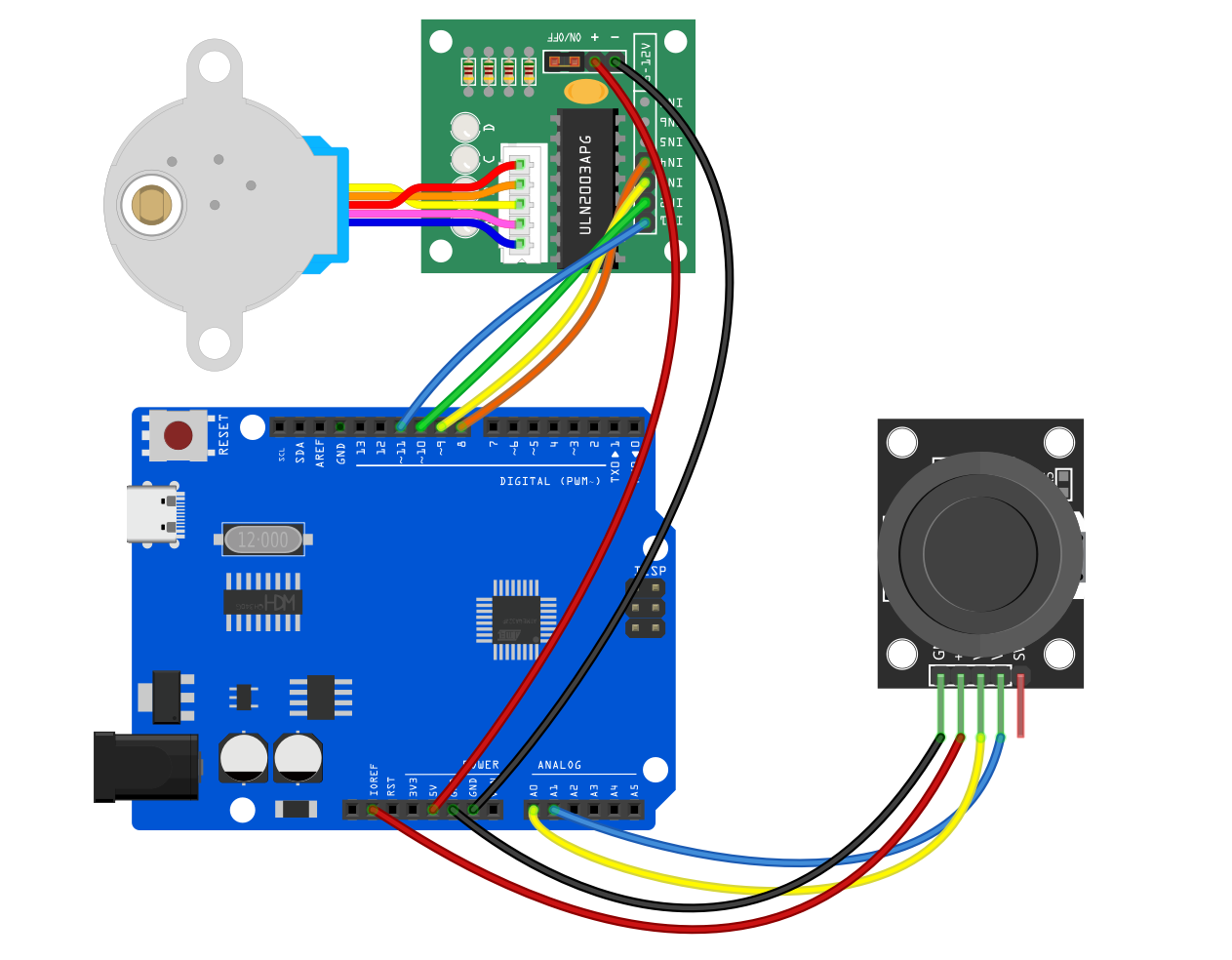

Diagrama de Conexiones

1. Módulo Joystick
(Nota: Este proyecto solo controla un motor paso a paso de un solo eje, por lo que solo se conecta el eje X. Los pines del eje Y VRy y el botón SW pueden dejarse sin conectar.)

VRx (salida analógica del eje X) ➔ Conectar a Arduino A0
VCC ➔ Conectar a Arduino 5V
GND ➔ Conectar a Arduino GND

2. Motor Paso a Paso y Placa Controladora (ULN2003)

Inserta el conector blanco del motor paso a paso en el zócalo de la placa controladora ULN2003.
IN1 ➔ Conectar a Arduino D8
IN2 ➔ Conectar a Arduino D10 (Nota la secuencia: para la librería Stepper incorporada de Arduino, el orden debe ser 8, 10, 9, 11)
IN3 ➔ Conectar a Arduino D9
IN4 ➔ Conectar a Arduino D11
+ (VCC) ➔ Conectar a Arduino 5V (o fuente de alimentación externa de 5V)
- (GND) ➔ Conectar a Arduino GND

Código de Ejemplo

Copia y sube el siguiente código a tu Arduino:

/*

Electronics Learning Starter Kit for Arduino

Project 30

Joystick Motion Control

Edit By Keyes

*/

#include <Stepper.h>

// Define the number of steps per revolution for the stepper motor (28BYJ-48 is usually 2048 steps)
const int stepsPerRevolution = 2048;

// Initialize the stepper motor object, note the pin order is 8, 10, 9, 11
Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11);

void setup() {
  // Set the stepper motor speed to 10 RPM (revolutions per minute)
  myStepper.setSpeed(10);

  // Initialize serial communication for monitoring joystick values
  Serial.begin(9600);
}

void loop() {
  // 1. Read the joystick X-axis analog value (range 0 - 1023)
  int xValue = analogRead(A0);

  // Print the current value to the serial monitor for debugging
  Serial.print("Joystick X-axis value: ");
  Serial.println(xValue);

  // 2. Determine joystick direction and control the motor
  if (xValue < 300) {
    // Joystick pushed to one side: step motor forward
    myStepper.step(10);
  }
  else if (xValue > 800) {
    // Joystick pushed to the other side: step motor backward
    myStepper.step(-10);
  }
  else {
    // Joystick in neutral position (300 ~ 800)
    // De-energize all coils to prevent the stepper motor from overheating while idle
    digitalWrite(8, LOW);
    digitalWrite(9, LOW);
    digitalWrite(10, LOW);
    digitalWrite(11, LOW);
  }
}

Explicación del Código

Inclusión de Librería e Inicialización: La línea #include <Stepper.h> importa la librería de control del motor paso a paso. La línea Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11); define los pines de control. Importante: Al usar esta librería oficial con el motor 28BYJ-48, los dos pines centrales deben intercambiarse (es decir, 10, 9 en lugar de 9, 10) para asegurar una rotación suave del motor.
Lectura del Valor Analógico: analogRead(A0) detecta continuamente la inclinación del joystick, devolviendo un número entre 0 y 1023.
Respuesta de Movimiento (step): Cada iteración del bucle mueve el motor un pequeño paso (10 o -10 pasos). Como el bucle se ejecuta muy rápido, mantener el joystick en una dirección hará que el motor se mueva de forma continua y suave.
Protección de Apagado (digitalWrite(..., LOW)): Los motores paso a paso tienden a bloquear el eje cuando se detienen porque las bobinas permanecen energizadas. Para evitar esto y reducir el calor, cuando el joystick está centrado (liberado), los cuatro pines de control se ponen en LOW para cortar la corriente de las bobinas, protegiendo el motor y la placa controladora de sobrecalentamiento.

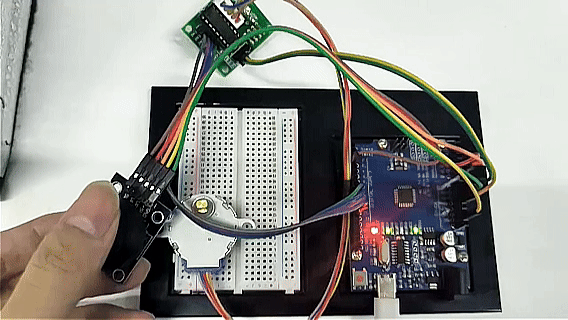

Resultado del Proyecto

Después de subir el código y alimentar el circuito:

Estado Neutral: Cuando el joystick no se toca, vuelve automáticamente al centro y el motor paso a paso permanece quieto sin calentarse.
Empujar a la Izquierda/Abajo: Mover el joystick hacia un lado (lectura < 300) hace que el motor paso a paso gire continuamente en sentido horario (o antihorario).
Empujar a la Derecha/Arriba: Mover el joystick hacia el lado opuesto (lectura > 800) invierte inmediatamente la dirección del motor para una rotación continua.
Respuesta en Tiempo Real: Cuando sueltas el joystick, este vuelve al centro y el motor frena y se detiene al instante. Abrir el monitor serial en tu computadora te permite ver los cambios de datos del joystick en tiempo real.

P30
