Project 3 SOS Noodapparaat

1. Beschrijving

Het SOS-apparaat kan noodsignalen uitzenden, wat overeenkomt met het principe van de Morse-code. Het is handig voor noodgevallen.

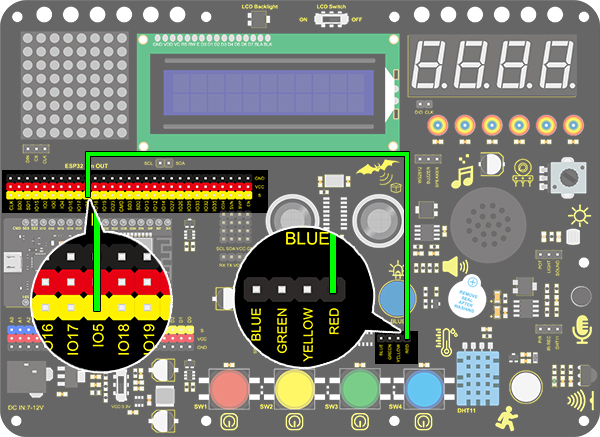

2. Aansluitschema

3. Testcode

Wat we eerst moeten verduidelijken is hoe het SOS-noodlicht knippert: de LED knippert snel 3 keer voor “S” en langzaam 3 keer voor “O”.

Vervolgens regelen we het aantal knipperingen en de duur via de “for” lus en stellen we de intervaltijd tussen letters in.

  1. Sleep de twee codeblokken.

  1. Sleep het volgende blok uit het onderdeel “Pins” en stel de IO5 pin in als output.

Letter “S”

  1. Sleep het volgende blok uit het onderdeel “Control” en stel het in op 3 keer, omdat “S” betekent 3 keer knipperen.

  1. Sleep de volgende blokken uit het onderdeel “LED” en zet de IO5 pin op HIGH. Stel daarna de vertraging in op 0,15s.

  1. Sleep de volgende blokken uit het onderdeel “LED” en zet de IO5 pin op LOW. Stel daarna de vertraging in op 0,1s.

Letter O

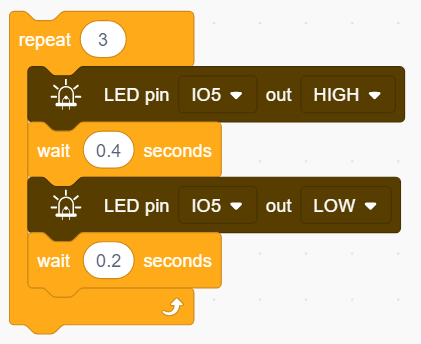

  1. Volg de vorige stappen om de volgende codeblokken te maken. Pas de HIGH-uitgang aan naar een vertraging van 0,4s en LOW naar 0,2s.

Letter S

  1. Voer stap 3, 4 en 5 opnieuw uit.

  1. Voeg aan het einde een vertraging van 5s toe, en “SOS” zal elke 5s herhalen.

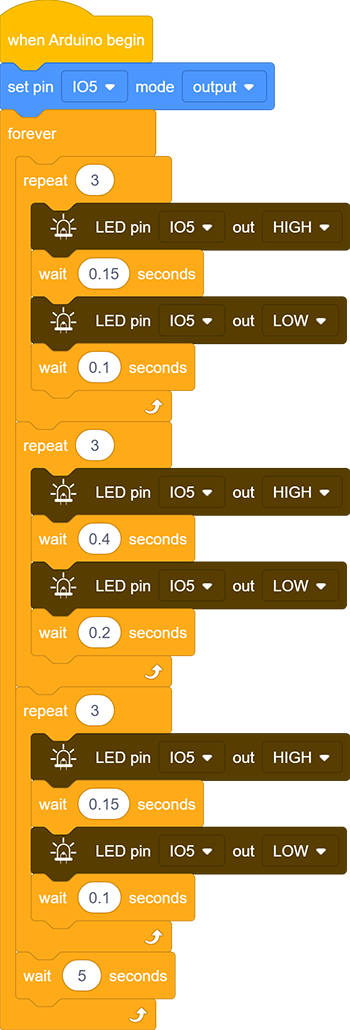

Volledige code：

4. Testresultaat

Na het uploaden van de code knippert de LED respectievelijk 3 keer snel en langzaam.
