Project 30 Smart Home

1. Beschrijving

In dit technologische tijdperk zijn we allemaal vertrouwd met smart home. Het is een systeem dat elektrische apparaten kan bedienen via knoppen.

In dit project proberen we een smart home te simuleren via een IR afstandsbediening. Met Arduino MCU als kern kan het worden gebruikt om licht, airconditioners, TV en beveiligingsmonitoren te bedienen.

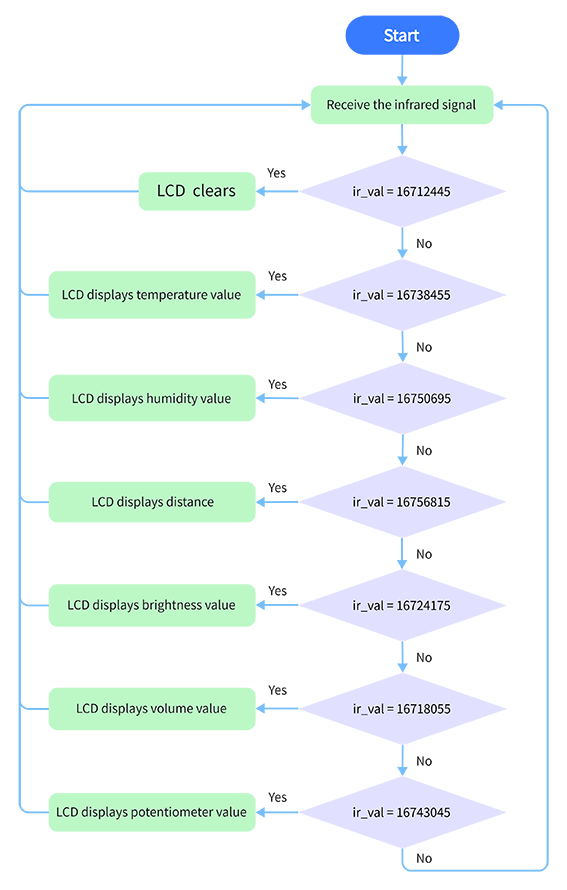

2. Stroomschema

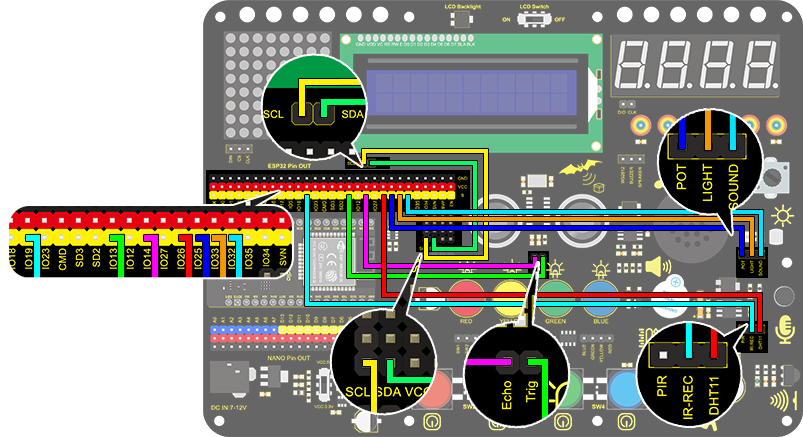

3. Aansluitschema

4. Testcode

Met de IR afstandsbediening toont deze smart home verschillende sensorwaarden op het LCD, waaronder een temperatuur- en vochtigheidssensor, een geluidsensor, een fotoweerstand, een potentiometer en een ultrasone sensor.

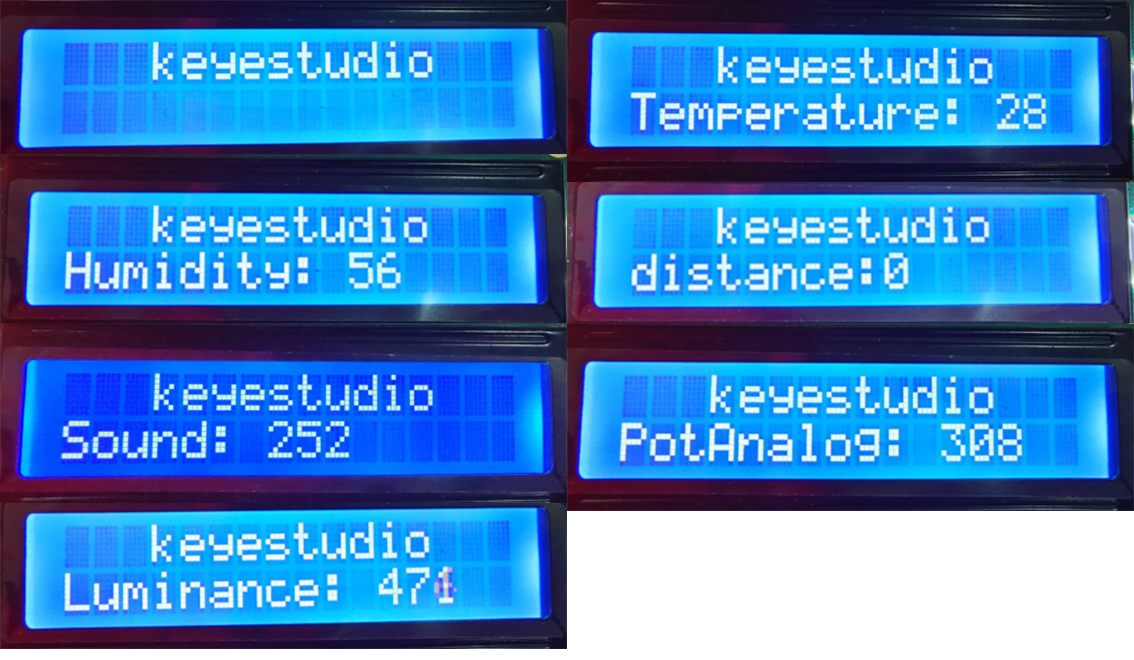

5. Testresultaat

Na het aansluiten van de bedrading en het uploaden van de code, kunnen we de bijbehorende inhoud op het LCD zien door op knoppen te drukken. De OK-knop wist de sensordisplay.

6. Code-uitleg

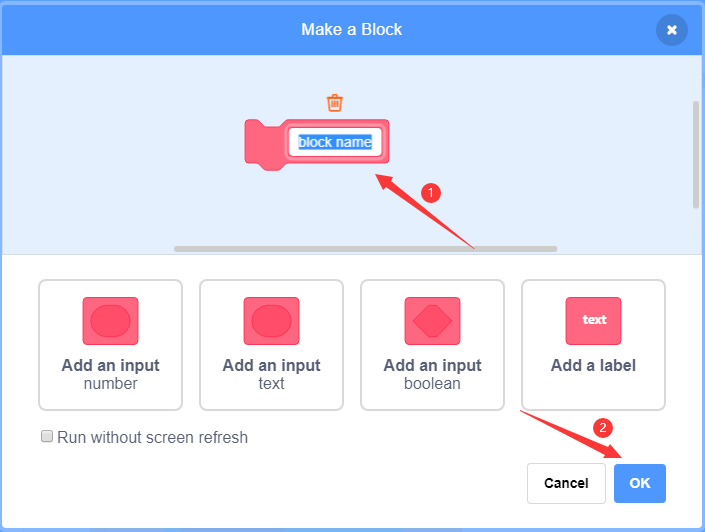

De blokken zijn zo talrijk dat we de functie “Make a Block” gebruiken. Hiermee worden talrijke blokken verpakt en kunnen direct worden opgeroepen, wat het hele programma aanzienlijk vereenvoudigt.

Klik op “My Block” om een zelfgedefinieerd blok te maken, en je kunt je eigen codeblokken bouwen.
