Progetto 02: Semaforo
1. Panoramica
In questo progetto, utilizziamo tre LED (rosso, giallo e verde), un altoparlante sulla scheda micro:bit e una matrice LED 5x5 per realizzare un modello di semaforo.
2. Componenti
|
|
|
|---|---|---|
scheda micro:bit *1 |
scheda di espansione micro:bit tipo T *1 |
cavo micro USB *1 |
|
|
|
LED rosso *1 |
LED giallo *1 |
LED verde *1 |
|
|
|
resistore 220Ω *3 |
fili jumper |
breadboard *1 |
|
|
|
portabatterie *1 |
scheda semaforo *1 |
3. Conoscenza dei Componenti
Altoparlante

Micro:bit è dotato di un altoparlante, che rende facile produrre suoni nel tuo progetto.

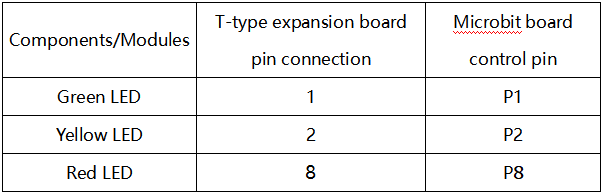

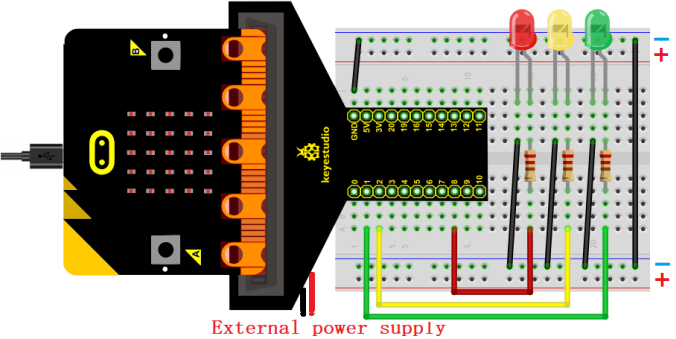

4. Schema di Collegamento

Nota: la scheda micro:bit deve essere inserita nella scheda di espansione tipo T come mostrato sotto. La matrice LED della scheda micro:bit deve essere sullo stesso lato del logo della scheda di espansione.

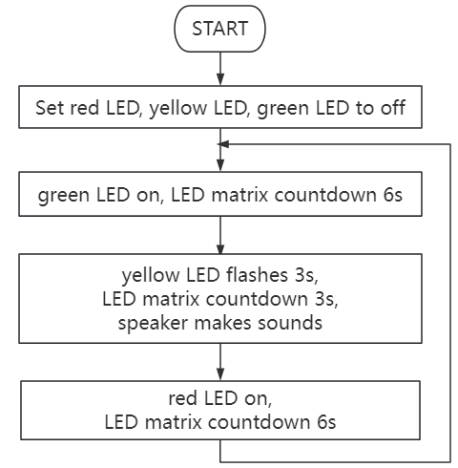

5. Flusso del Codice

6. Codice di Test

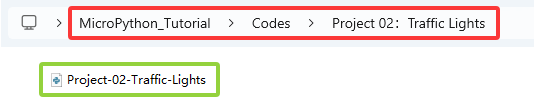

Il file di codice è fornito nella cartella Progetto 02:Semaforo, file Project-02-Traffic-Lights.py.

Codice completo:
'''
Function: traffic lights with countdowns and buzzes
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import microbit related libraries
from microbit import *
pin1.write_digital(0) # set P1 pin to low
pin2.write_digital(0) # set P2 pin to low
pin8.write_digital(0) # set P8 pin to low
import music # import music libraries
while True:
pin1.write_digital(1) # P1 pin to high
display.show('6') # LED matrixs shows 6
sleep(1000) # delay 1s
display.show('5')
sleep(1000)
display.show('4')
sleep(1000)
display.show('3')
sleep(1000)
display.show('2')
sleep(1000)
display.show('1')
sleep(1000)
display.show('0')
sleep(1000)
pin1.write_digital(0)
pin2.write_digital(1)
music.play("C4:4") # speaker plays C4 tone
display.show('2')
sleep(500)
pin2.write_digital(0)
music.reset() # no tone
sleep(500)
pin2.write_digital(1)
music.play("C4:4")
display.show('1')
sleep(500)
pin2.write_digital(0)
music.reset()
sleep(500)
pin2.write_digital(1)
music.play("C4:4")
display.show('0')
sleep(500)
pin2.write_digital(0)
music.reset()
sleep(500)
pin8.write_digital(1)
display.show('6')
sleep(1000)
display.show('5')
sleep(1000)
display.show('4')
sleep(1000)
display.show('3')
sleep(1000)
display.show('2')
sleep(1000)
display.show('1')
sleep(1000)
display.show('0')
sleep(1000)
pin8.write_digital(0)
7. Risultato del Test

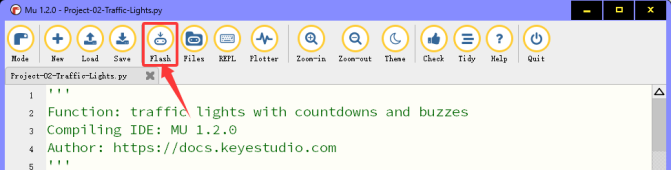

Clicca su “Flash” per caricare il codice sulla scheda micro:bit.

Dopo aver scaricato il codice sulla scheda, accendi tramite cavo micro USB o alimentatore esterno (imposta l’interruttore DIP su ON), e premi il pulsante di reset sulla scheda.

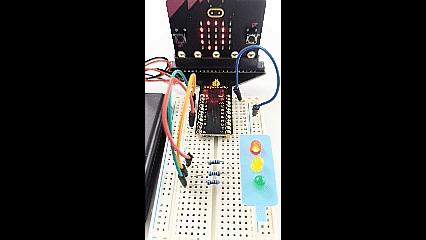

Il LED verde si accende e la matrice LED 5×5 conta alla rovescia 6 secondi. Dopo che il LED verde si spegne, il LED giallo lampeggia e la matrice conta 3 secondi con suono dall’altoparlante. Infine, il LED rosso si accende con un conto alla rovescia di 6 secondi. Queste azioni si ripetono.
ATTENZIONE: Se il cablaggio è corretto ma non vedi i risultati, premi il pulsante di reset sul retro della scheda.

Quando si alimenta tramite alimentatore esterno, impostare l’interruttore DIP su ON.
