4.2.9 Auto Robot Mecanum 4WD Controllata da Gamepad Micro:bit

4.2.9.1 Panoramica

In questo progetto, controlliamo un Robot Car Mecanum 4WD con una scheda di controllo gamepad e una scheda Micro:bit. Il joystick consente all’auto di andare avanti, indietro, girare a sinistra e a destra; il pulsante C sposta l’auto lateralmente a sinistra, il D lateralmente a destra, l’E accelera e il tasto F decelera (con un intervallo di velocità di 20–95). Quando non viene eseguita alcuna operazione, l’auto rimane ferma.

4.2.9.2 Parti Richieste


Scheda micro:bit V2 (auto-fornita) ×1	Smart Gamepad micro:bit (assemblato) ×1	Batteria AAA (auto-fornita) ×4

Kit KS4034(auto-fornito) ×1	Batteria 18650(auto-fornita) ×2

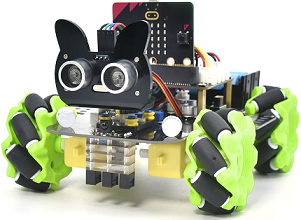

Per informazioni dettagliate sul Robot Car Mecanum 4WD**(KS4034)**, visitare qui.

4.2.9.3 Schema di Cablaggio

Si prega di fare riferimento alle istruzioni di cablaggio nella documentazione KS4034 per collegare il Robot Car Mecanum 4WD e il gamepad tramite comunicazione radio. Non è richiesto alcun cablaggio fisico tra i due; entrambi i dispositivi comunicano in modalità wireless.

4.2.9.4 Flusso del Codice

⚠️ Nota che la seguente libreria deve essere importata durante la programmazione dei codici dell’auto: https://github.com/keyestudio2019/mecanum_robot_v2.

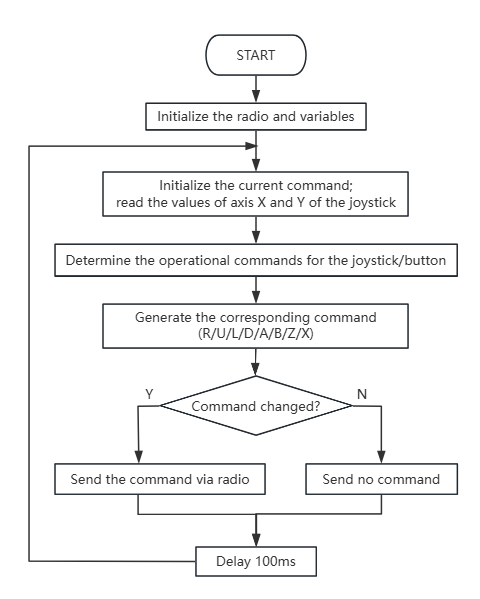

Flusso del codice del gamepad:

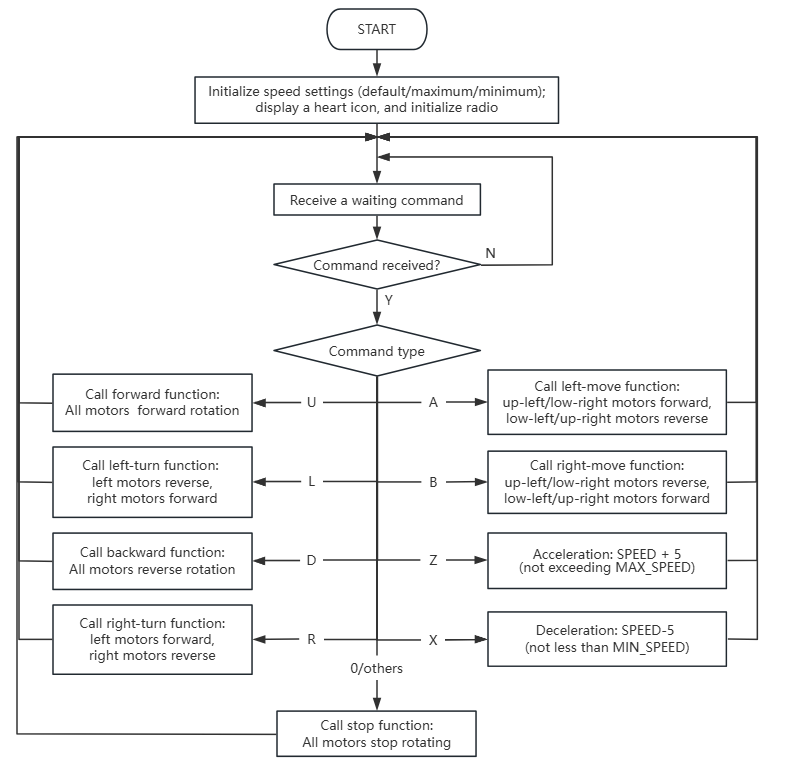

Flusso del codice dell’auto:

4.2.9.5 Codice di Test

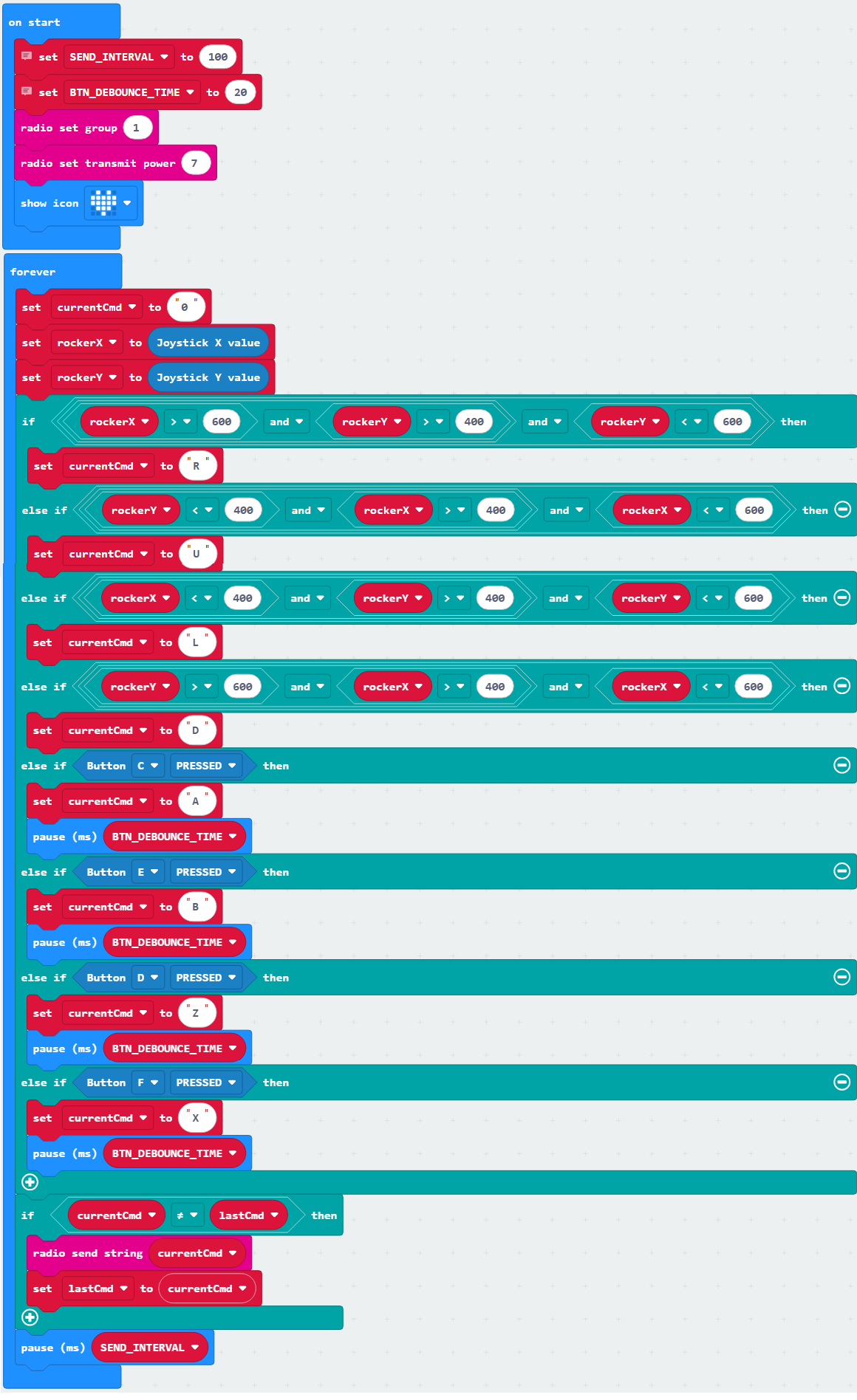

Codice completo del gamepad:

Breve spiegazione:

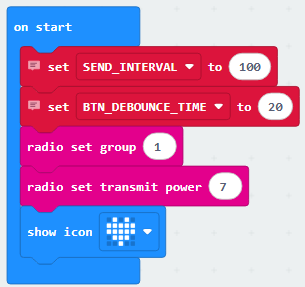

① Inizializza il gruppo radio a 1 con una potenza di trasmissione del segnale di 7; visualizza un’icona a forma di cuore e imposta le variabili SEND_INTERCAL a 100 e BTN_DEBOUNCE_TIME a 20.

② Imposta la variabile currentCmd (variabile del contenuto dell’istruzione) sul carattere ‘0’ e assegna i valori degli assi X e Y del joystick alle variabili rockerX e rockerY, rispettivamente.

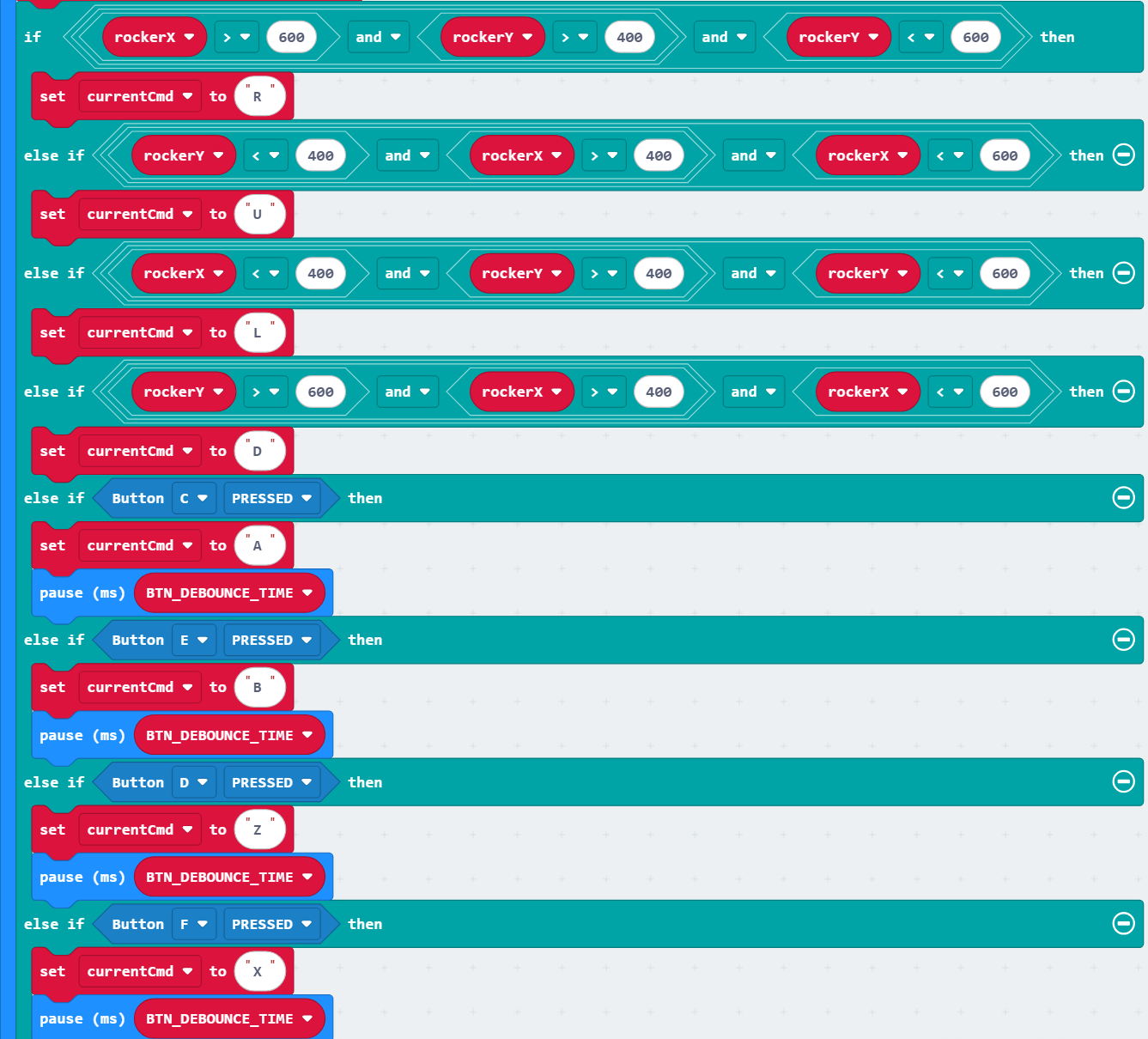

③ Controlla se il joystick o il pulsante hanno un’operazione corrispondente. Se si verifica un’operazione, imposta la variabile currentCmd (variabile del contenuto dell’istruzione) sul carattere corrispondente (R/U/L/D/A/B/Z/X); altrimenti, lasciala invariata.

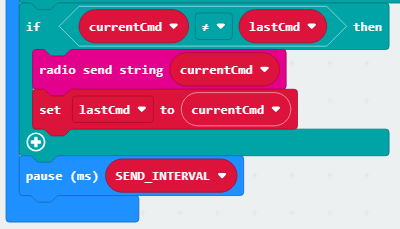

④ Controlla se currentCmd (variabile del contenuto dell’istruzione) differisce da lastCmd (memorizza il contenuto dell’istruzione precedente). In caso affermativo, invia currentCmd, imposta lastCmd su currentCmd e attendi un ritardo specificato.

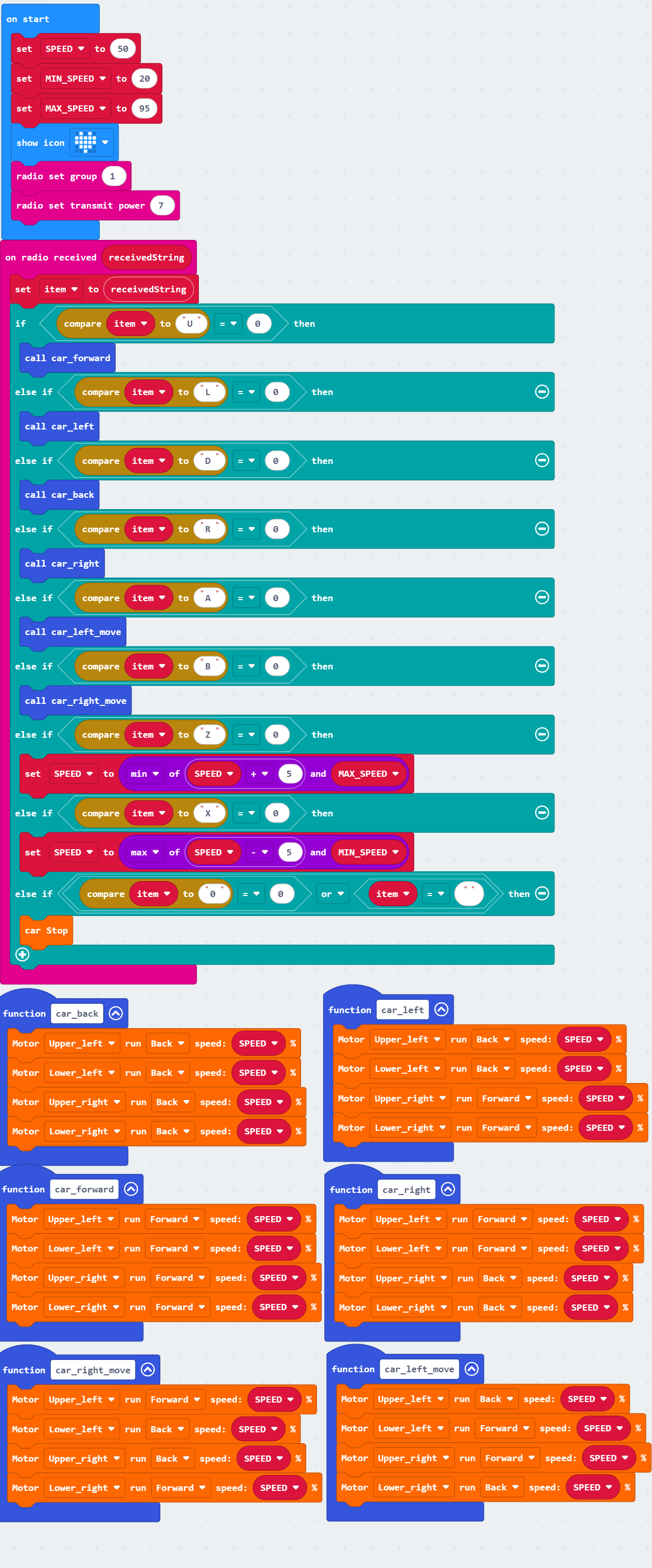

Codice completo dell’auto:

Breve spiegazione:

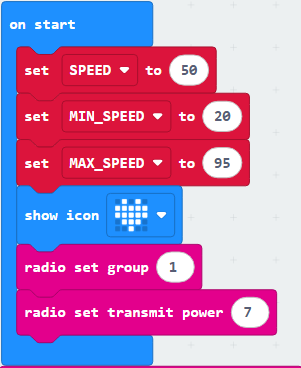

① Inizializza il gruppo radio a 1 con una potenza di trasmissione del segnale di 7; visualizza un’icona a forma di cuore e imposta le variabili SPEED a 50, MIN_SPEED a 20 e MAX_speed a 95.

② Ricevi il valore del comando inviato dalla radio e memorizza il comando nella variabile item.

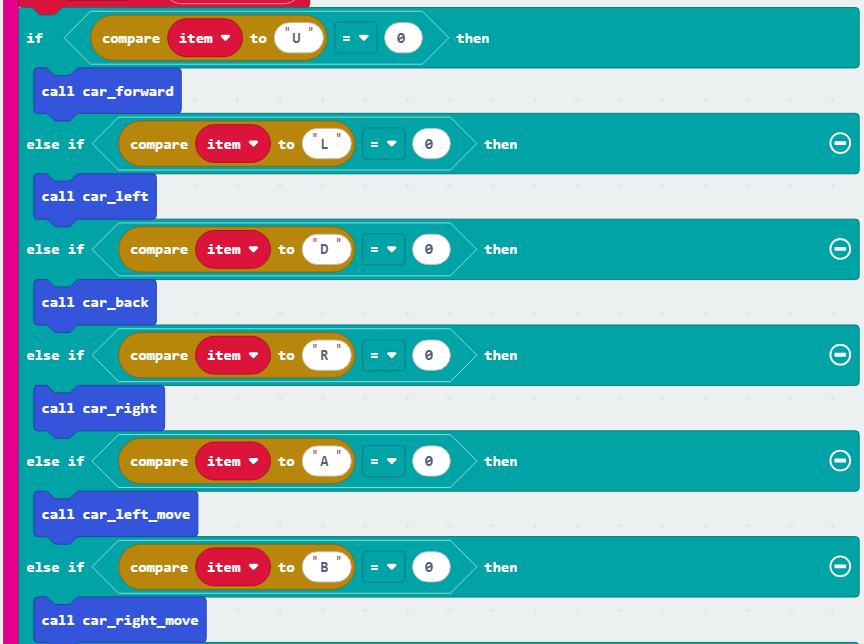

③ In base ai comandi dei caratteri (U/L/D/R/A/B) ricevuti da item, chiama le funzioni corrispondenti per controllare l’auto per andare avanti, indietro, girare a sinistra, a destra, e spostarsi a sinistra e a destra.

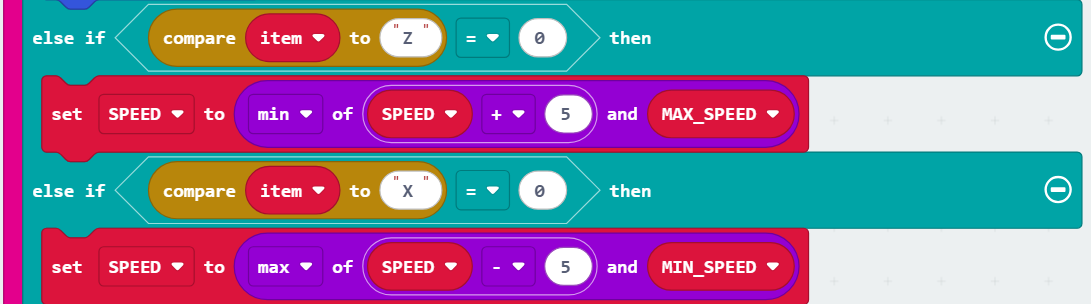

④ In base al comando del carattere (Z/X) ricevuto da item, l’auto viene accelerata o decelerata di conseguenza.

Durante l’accelerazione, la velocità è impostata al minimo tra SPEED+5 e MAX_speed (per evitare di superare MAX_speed); durante la decelerazione, la velocità è impostata al massimo tra SPEED-5 e MIN_speed (per evitare di scendere al di sotto di MIN_speed).

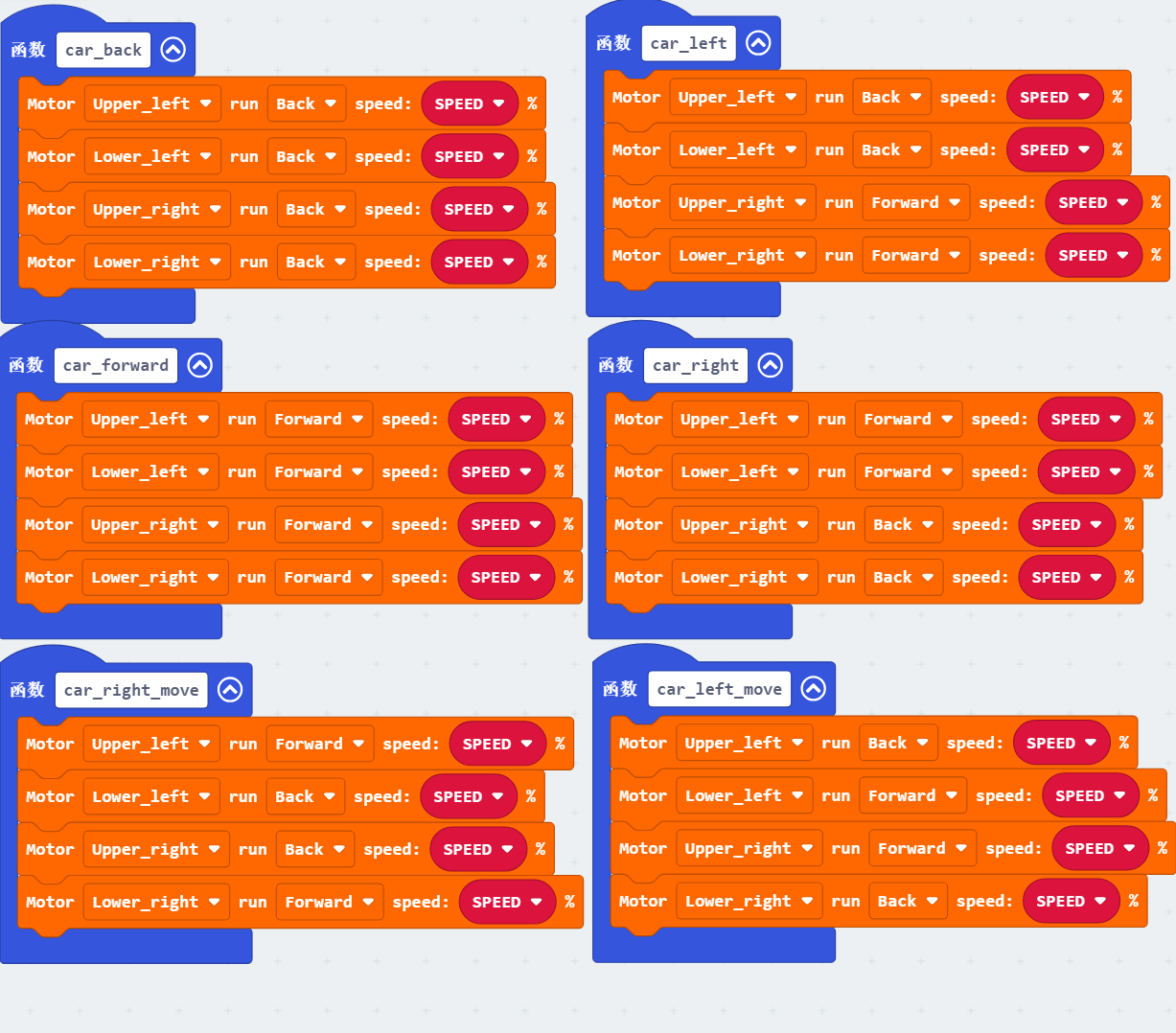

⑤ Qui sono definite sei funzioni di controllo del movimento del veicolo:

car_back controlla tutti e quattro i motori per ruotare all’indietro per andare indietro;
car_forward controlla tutti e quattro i motori per ruotare in avanti per avanzare;
car_left realizza la svolta a sinistra dell’auto impostando i motori laterali sinistri all’indietro e i motori laterali destri in avanti;
car_right realizza la svolta a destra impostando i motori laterali destri all’indietro e i motori laterali sinistri in avanti;
car_left_move e car_right_move consentono lo spostamento a sinistra e a destra tramite la rotazione coordinata dei motori diagonali.

Tutte le funzioni prendono la variabile SPEED come parametro di velocità del motore.

4.2.9.6 Risultato del Test

Dopo aver caricato il codice, inserisci la scheda micro:bit nello slot del gamepad (batterie installate) e sposta l’interruttore su “ON”.

Caricando questi codici su due schede Micro:bit, rispettivamente del gamepad e dell’auto, e assicurati che le batterie siano sufficientemente cariche. Inserisci le Micro:bit corrispondenti nel gamepad e nell’auto e sposta gli interruttori su entrambi su “ON”.

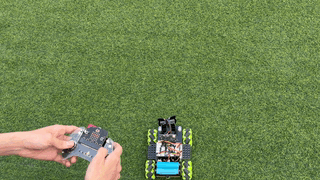

Ora puoi controllare l’auto tramite il gamepad: spingi il joystick verso l’alto e l’auto si muove in avanti, spingilo verso il basso per muoversi all’indietro, a sinistra la fa girare a sinistra e a destra la fa girare a destra. Possiamo anche controllare l’accelerazione (premi il pulsante E)/decelerazione (premi il pulsante F), lo spostamento a sinistra © e lo spostamento a destra (D) dell’auto. Nota che l’intervallo di velocità è 20–95.

Suggerimento: Se non c’è risposta sulla scheda, premi il pulsante di reset sul retro della scheda micro:bit.
